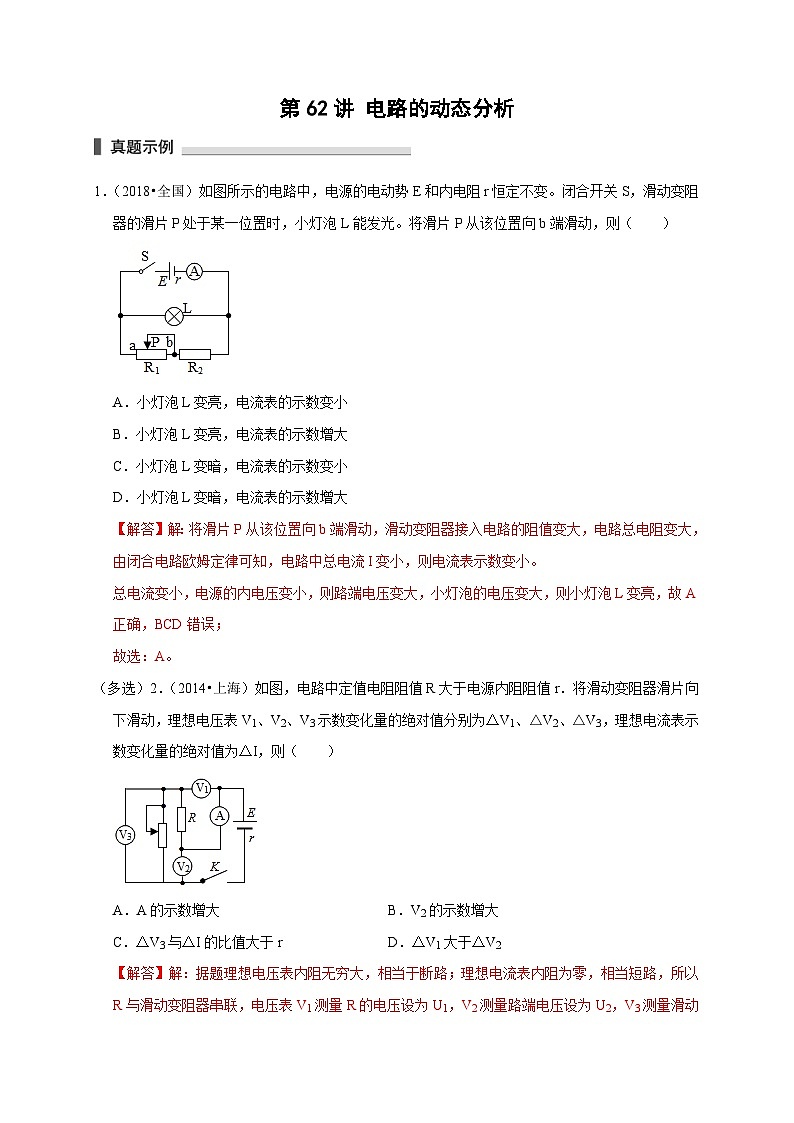

第62讲 电路的动态分析

1．（2018•全国）如图所示的电路中，电源的电动势E和内电阻r恒定不变。闭合开关S，滑动变阻器的滑片P处于某一位置时，小灯泡L能发光。将滑片P从该位置向b端滑动，则（　　）

A．小灯泡L变亮，电流表的示数变小
B．小灯泡L变亮，电流表的示数增大
C．小灯泡L变暗，电流表的示数变小
D．小灯泡L变暗，电流表的示数增大
【解答】解：将滑片P从该位置向b端滑动，滑动变阻器接入电路的阻值变大，电路总电阻变大，由闭合电路欧姆定律可知，电路中总电流I变小，则电流表示数变小。
总电流变小，电源的内电压变小，则路端电压变大，小灯泡的电压变大，则小灯泡L变亮，故A正确，BCD错误；
故选：A。
（多选）2．（2014•上海）如图，电路中定值电阻阻值R大于电源内阻阻值r．将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为△V1、△V2、△V3，理想电流表示数变化量的绝对值为△I，则（　　）

A．A的示数增大 B．V2的示数增大
C．△V3与△I的比值大于r D．△V1大于△V2
【解答】解：据题理想电压表内阻无穷大，相当于断路；理想电流表内阻为零，相当短路，所以R与滑动变阻器串联，电压表V1测量R的电压设为U1，V2测量路端电压设为U2，V3测量滑动变阻器的电压设为U3。

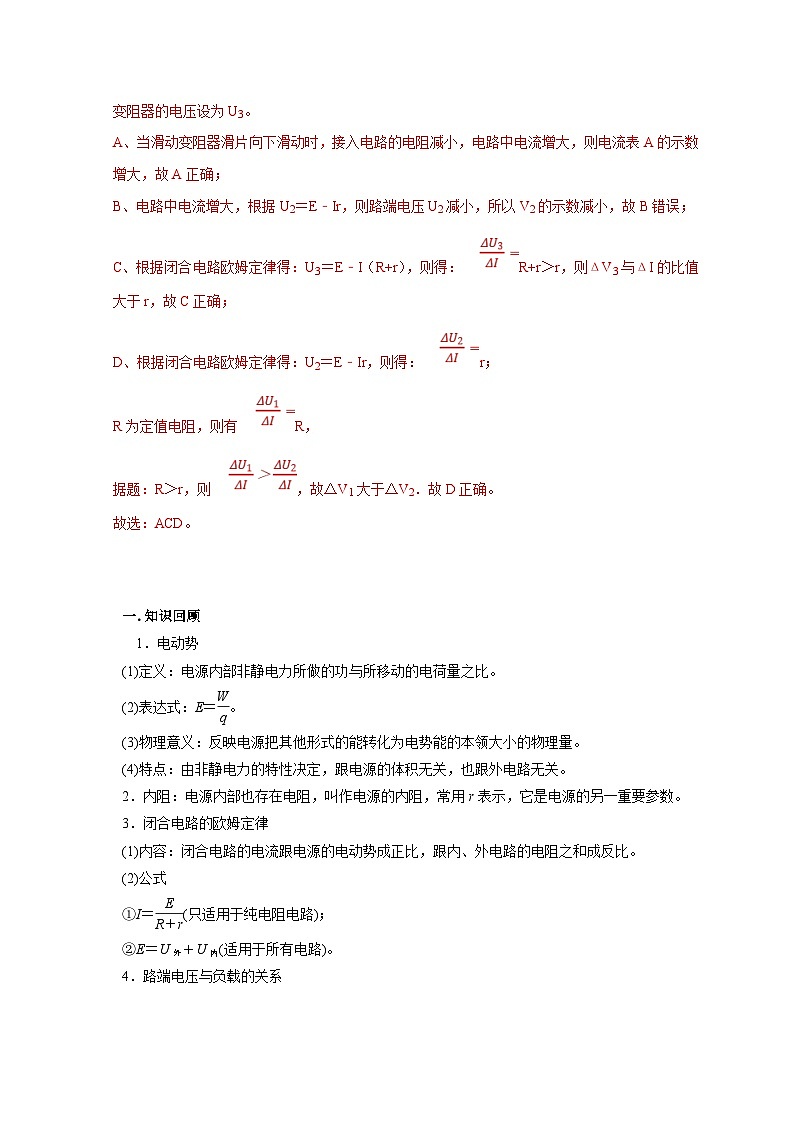

A、当滑动变阻器滑片向下滑动时，接入电路的电阻减小，电路中电流增大，则电流表A的示数增大，故A正确；
B、电路中电流增大，根据U2＝E﹣Ir，则路端电压U2减小，所以V2的示数减小，故B错误；
C、根据闭合电路欧姆定律得：U3＝E﹣I（R+r），则得：R+r＞r，则ΔV3与ΔI的比值大于r，故C正确；
D、根据闭合电路欧姆定律得：U2＝E﹣Ir，则得：r；
R为定值电阻，则有R，
据题：R＞r，则，故ΔV1大于ΔV2．故D正确。
故选：ACD。


一.知识回顾
　1．电动势
(1)定义：电源内部非静电力所做的功与所移动的电荷量之比。
(2)表达式：E＝。
(3)物理意义：反映电源把其他形式的能转化为电势能的本领大小的物理量。
(4)特点：由非静电力的特性决定，跟电源的体积无关，也跟外电路无关。
2．内阻：电源内部也存在电阻，叫作电源的内阻，常用r表示，它是电源的另一重要参数。
3．闭合电路的欧姆定律
(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
(2)公式
①I＝(只适用于纯电阻电路)；
②E＝U外＋U内(适用于所有电路)。

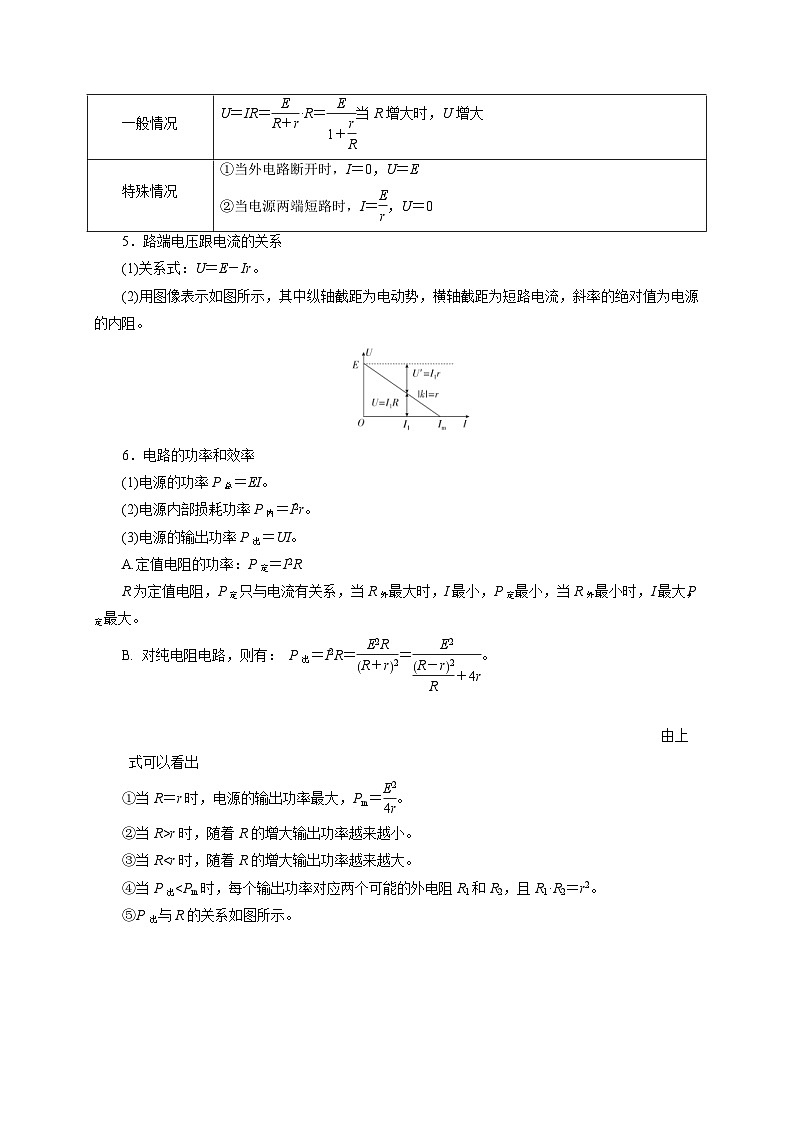

4．路端电压与负载的关系
一般情况
U＝IR＝·R＝当R增大时，U增大
特殊情况
①当外电路断开时，I＝0，U＝E
②当电源两端短路时，I＝，U＝0
5．路端电压跟电流的关系
(1)关系式：U＝E－Ir。
(2)用图像表示如图所示，其中纵轴截距为电动势，横轴截距为短路电流，斜率的绝对值为电源的内阻。

6．电路的功率和效率
(1)电源的功率P总＝EI。
(2)电源内部损耗功率P内＝I2r。
(3)电源的输出功率P出＝UI。
A.定值电阻的功率：P定＝I2R
R为定值电阻，P定只与电流有关系，当R外最大时，I最小，P定最小，当R外最小时，I最大，P定最大。
B. 对纯电阻电路，则有： P出＝I2R＝＝。

由上式可以看出
①当R＝r时，电源的输出功率最大，Pm＝。
②当R>r时，随着R的增大输出功率越来越小。
③当R
