九年级全册第3节 测量小灯泡的电功率优秀ppt课件

这是一份九年级全册第3节 测量小灯泡的电功率优秀ppt课件，共12页。PPT课件主要包含了明确实验器材，设计实验，设计实验电路图，实验记录表，实验步骤，准备操作，动手操作，进行实验，连接电路，分析论证等内容，欢迎下载使用。

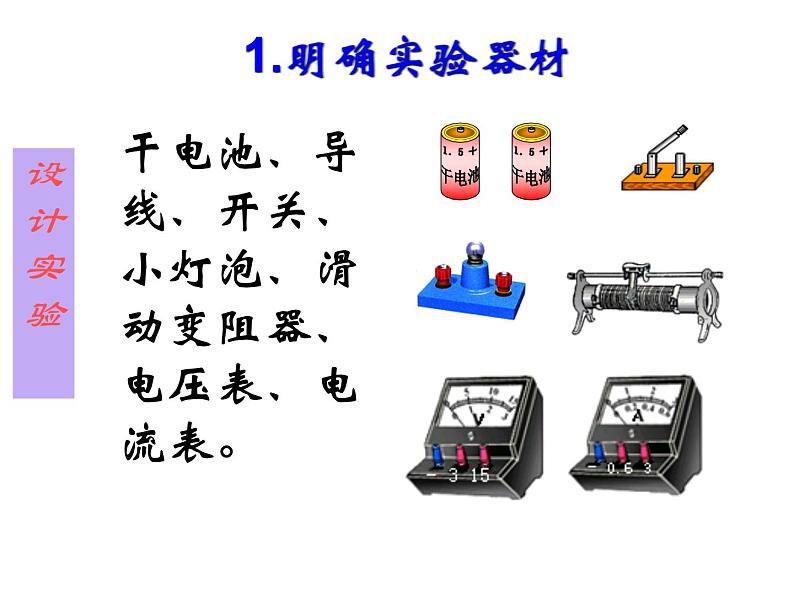

干电池、导线、开关、小灯泡、滑动变阻器、电压表、电流表。

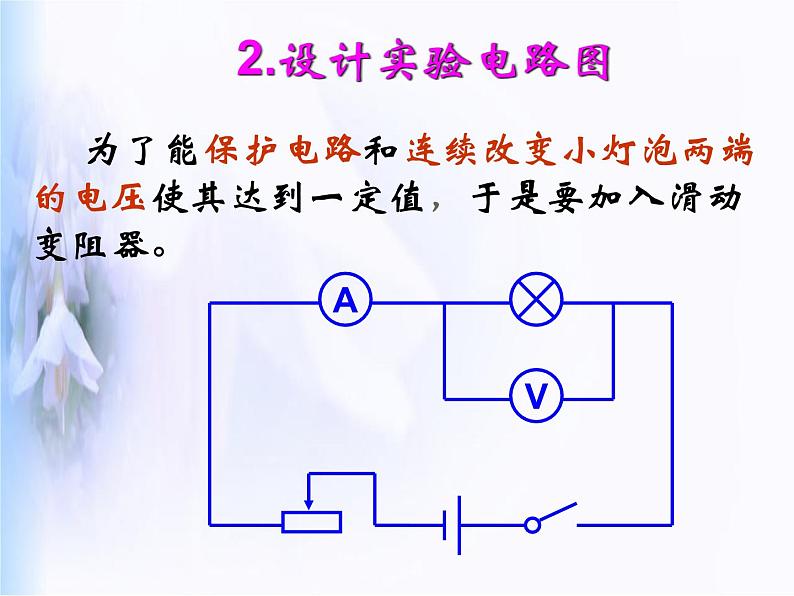

为了能保护电路和连续改变小灯泡两端的电压使其达到一定值，于是要加入滑动变阻器。

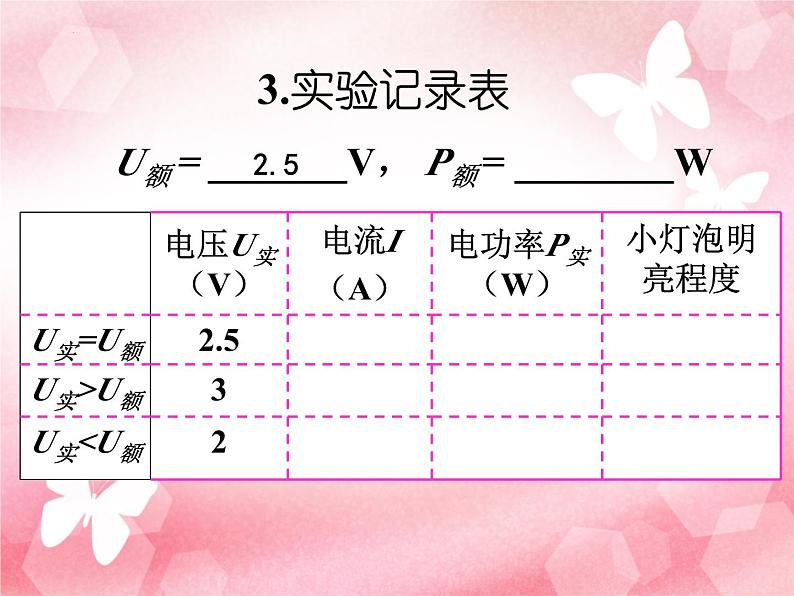

U额 = _______V， P额 = ________W

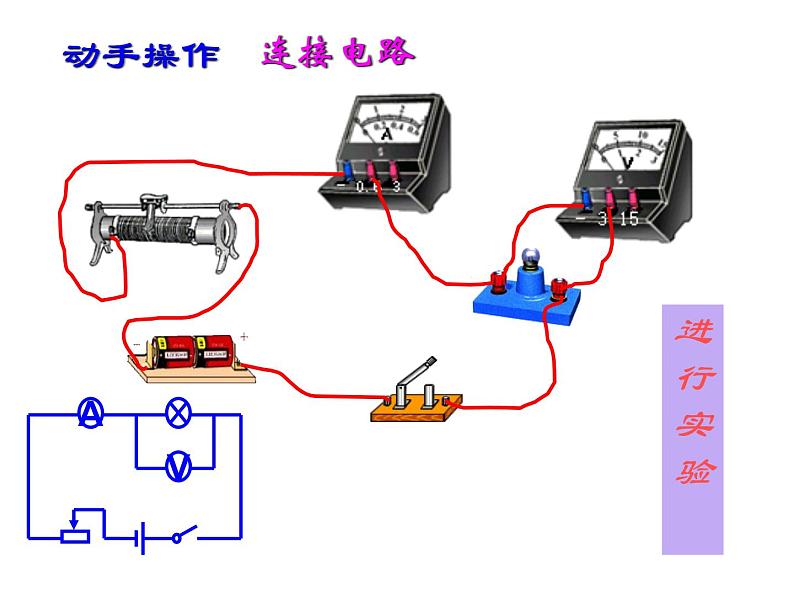

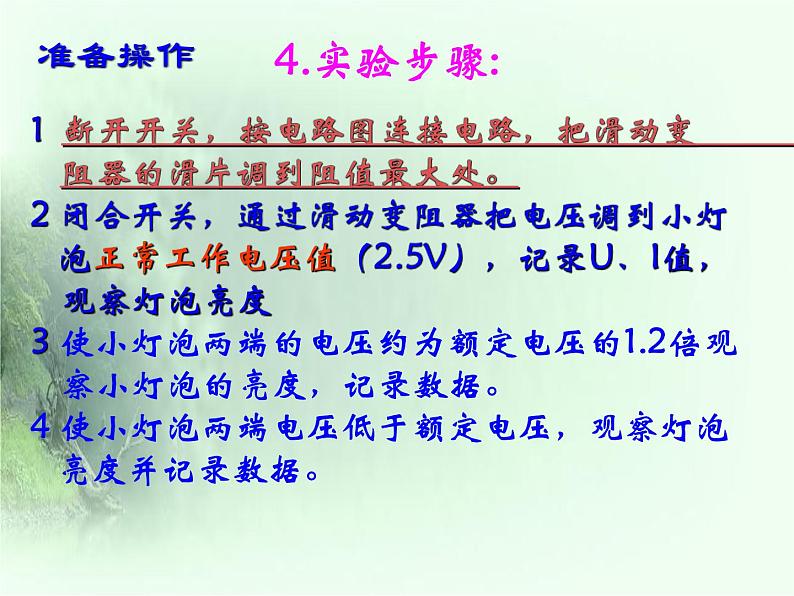

1 断开开关，按电路图连接电路，把滑动变 阻器的滑片调到阻值最大处。2 闭合开关，通过滑动变阻器把电压调到小灯 泡正常工作电压值（2.5V），记录U、I值，观察灯泡亮度3 使小灯泡两端的电压约为额定电压的1.2倍观察小灯泡的亮度，记录数据。4 使小灯泡两端电压低于额定电压，观察灯泡 亮度并记录数据。
1. 把你测量的实际功率与小灯泡的额定功率进行比较,它们是否一定相等？2. 在不同的实际功率下,灯泡的亮度一样吗?3. 你认为小灯泡的亮暗是由什么决定的？
小灯泡实际消耗的电功率不一定等于额定功率。
当小灯泡U实=U额时，P实=P额;正常发光
当小灯泡U实>U额时，P实>P额；较亮
当小灯泡U实小灯泡的亮度是由它的实际功率决定的
问题： 1、多次测量的目的： 测量不同电压下小灯泡的电功率并加以比较寻求普遍规律 2、处理数据时能求平均值吗？ 不能，因为在不同电压下小灯泡的电功率不同
测量小灯泡的电功率是初中物理的重要实验，近年来对实验中存在的细节问题进行分析逐渐成为中考命题的一个热点。
