(2)实验中,A、B两位同学在纸上画出的界面EE'、FF'与玻璃砖位置的关系分别如图乙、丙所示,其中A同学用的是矩形玻璃砖,B同学用的是梯形玻璃砖。他们的其他操作均正确,且均以EE'、FF'为界面画光路图,则A同学折射率的测量值　　　　真实值,B同学折射率的测量值　　　　真实值。(均选填“>”“=”或“<”)

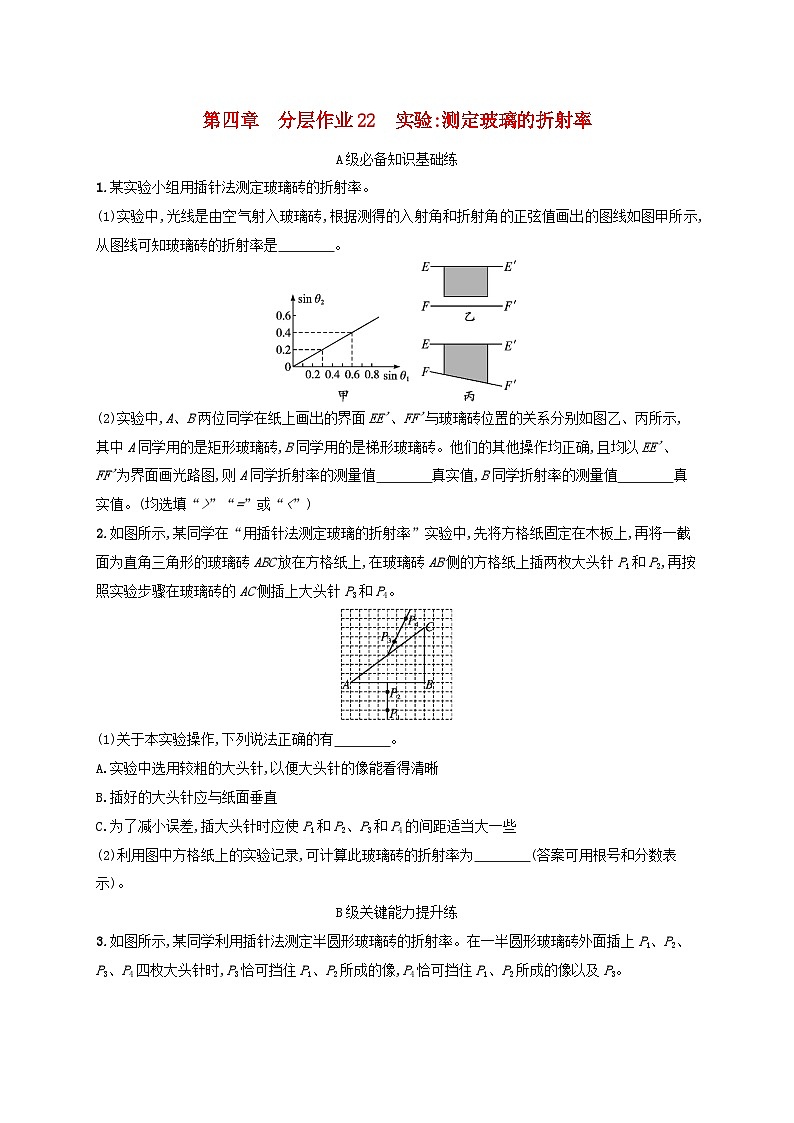

2.如图所示,某同学在“用插针法测定玻璃的折射率”实验中,先将方格纸固定在木板上,再将一截面为直角三角形的玻璃砖ABC放在方格纸上,在玻璃砖AB侧的方格纸上插两枚大头针P1和P2,再按照实验步骤在玻璃砖的AC侧插上大头针P3和P4。

(1)关于本实验操作,下列说法正确的有　　　　。

A.实验中选用较粗的大头针,以便大头针的像能看得清晰

B.插好的大头针应与纸面垂直

C.为了减小误差,插大头针时应使P1和P2、P3和P4的间距适当大一些

(2)利用图中方格纸上的实验记录,可计算此玻璃砖的折射率为　　　　(答案可用根号和分数表示)。

B级关键能力提升练

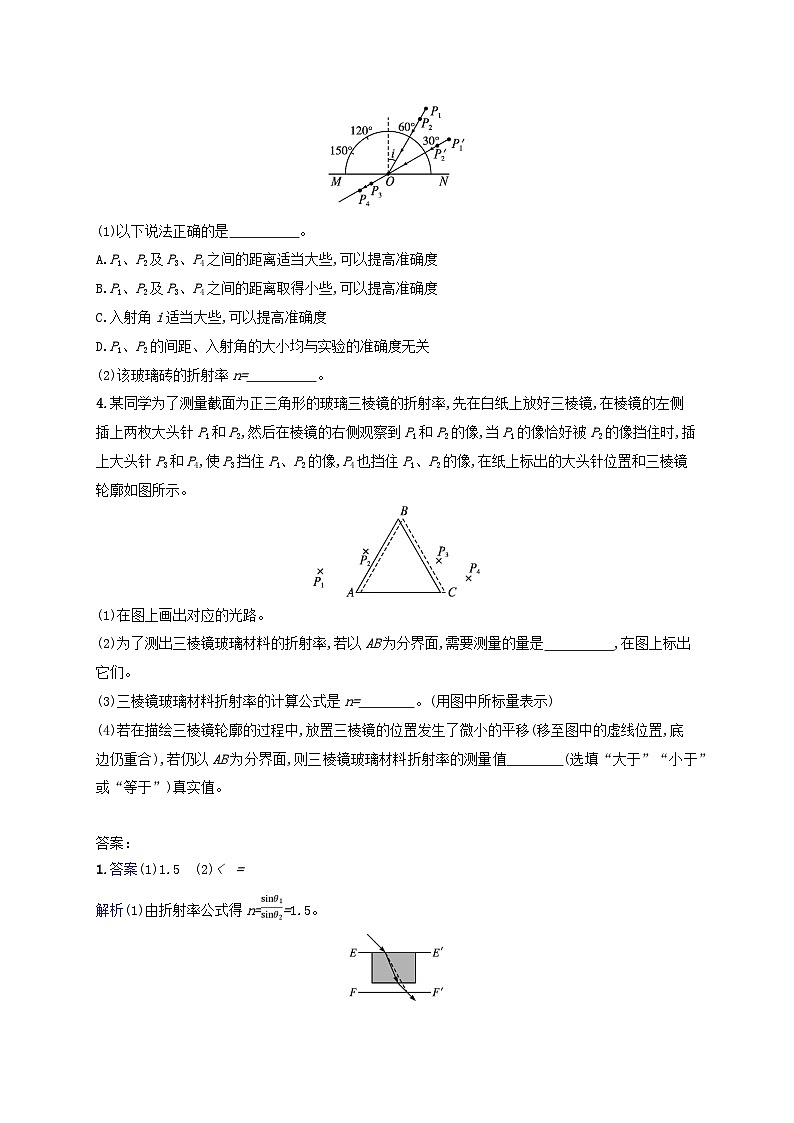

3.如图所示,某同学利用插针法测定半圆形玻璃砖的折射率。在一半圆形玻璃砖外面插上P1、P2、P3、P4四枚大头针时,P3恰可挡住P1、P2所成的像,P4恰可挡住P1、P2所成的像以及P3。

(1)以下说法正确的是　　　　　。

A.P1、P2及P3、P4之间的距离适当大些,可以提高准确度

B.P1、P2及P3、P4之间的距离取得小些,可以提高准确度

C.入射角i适当大些,可以提高准确度

D.P1、P2的间距、入射角的大小均与实验的准确度无关

(2)该玻璃砖的折射率n=　　　　　。

4.某同学为了测量截面为正三角形的玻璃三棱镜的折射率,先在白纸上放好三棱镜,在棱镜的左侧插上两枚大头针P1和P2,然后在棱镜的右侧观察到P1和P2的像,当P1的像恰好被P2的像挡住时,插上大头针P3和P4,使P3挡住P1、P2的像,P4也挡住P1、P2的像,在纸上标出的大头针位置和三棱镜轮廓如图所示。

(1)在图上画出对应的光路。

(2)为了测出三棱镜玻璃材料的折射率,若以AB为分界面,需要测量的量是　　　　　,在图上标出它们。

(3)三棱镜玻璃材料折射率的计算公式是n=　　　　。(用图中所标量表示)

(4)若在描绘三棱镜轮廓的过程中,放置三棱镜的位置发生了微小的平移(移至图中的虚线位置,底边仍重合),若仍以AB为分界面,则三棱镜玻璃材料折射率的测量值　　　　(选填“大于”“小于”或“等于”)真实值。

答案：

1.答案(1)1.5　(2)<　=

解析(1)由折射率公式得n==1.5。

(2)A同学测定折射率时,作出的折射光路如图虚线所示,实线表示实际光线,可见折射角增大,则由折射定律可知,折射率将偏小。

B同学测折射率时,主要操作正确,与玻璃砖形状无关,故B同学测得的折射率等于真实值。

2.答案(1)BC　(2)

解析(1)实验中为了准确确定入射光线和折射光线,大头针不能选用较粗的,虽然大头针的像能看得清晰,但像的位置变大,误差变大,故A错误;为了准确确定入射光线和折射光线,大头针应垂直地插在纸面上,故B正确;为了减小误差,准确确定入射光线和折射光线,插大头针时应使P1和P2、P3和P4的间距适当大一些,故C正确。
