山东省淄博市周村区第二中学2023-2024学年九年级上学期10月阶段测试物理试题

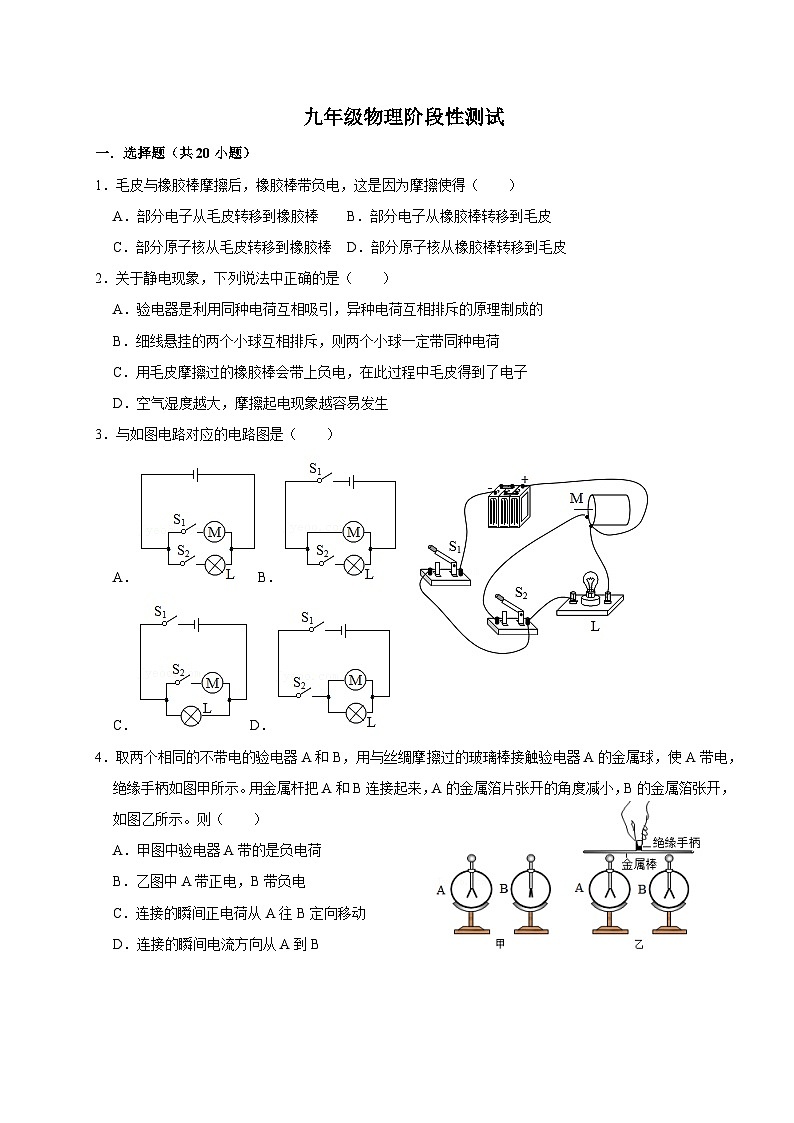

九年级物理阶段性测试

一．选择题（共20小题）

1．毛皮与橡胶棒摩擦后，橡胶棒带负电，这是因为摩擦使得（　　）

A．部分电子从毛皮转移到橡胶棒 B．部分电子从橡胶棒转移到毛皮

C．部分原子核从毛皮转移到橡胶棒 D．部分原子核从橡胶棒转移到毛皮

2．关于静电现象，下列说法中正确的是（　　）

A．验电器是利用同种电荷互相吸引，异种电荷互相排斥的原理制成的

B．细线悬挂的两个小球互相排斥，则两个小球一定带同种电荷

C．用毛皮摩擦过的橡胶棒会带上负电，在此过程中毛皮得到了电子

D．空气湿度越大，摩擦起电现象越容易发生

3．与如图电路对应的电路图是（　　）

A．B．

C．D．

4．取两个相同的不带电的验电器A和B，用与丝绸摩擦过的玻璃棒接触验电器A的金属球，使A带电，绝缘手柄如图甲所示。用金属杆把A和B连接起来，A的金属箔片张开的角度减小，B的金属箔张开，如图乙所示。则（　　）

A．甲图中验电器A带的是负电荷

B．乙图中A带正电，B带负电

C．连接的瞬间正电荷从A往B定向移动

D．连接的瞬间电流方向从A到B

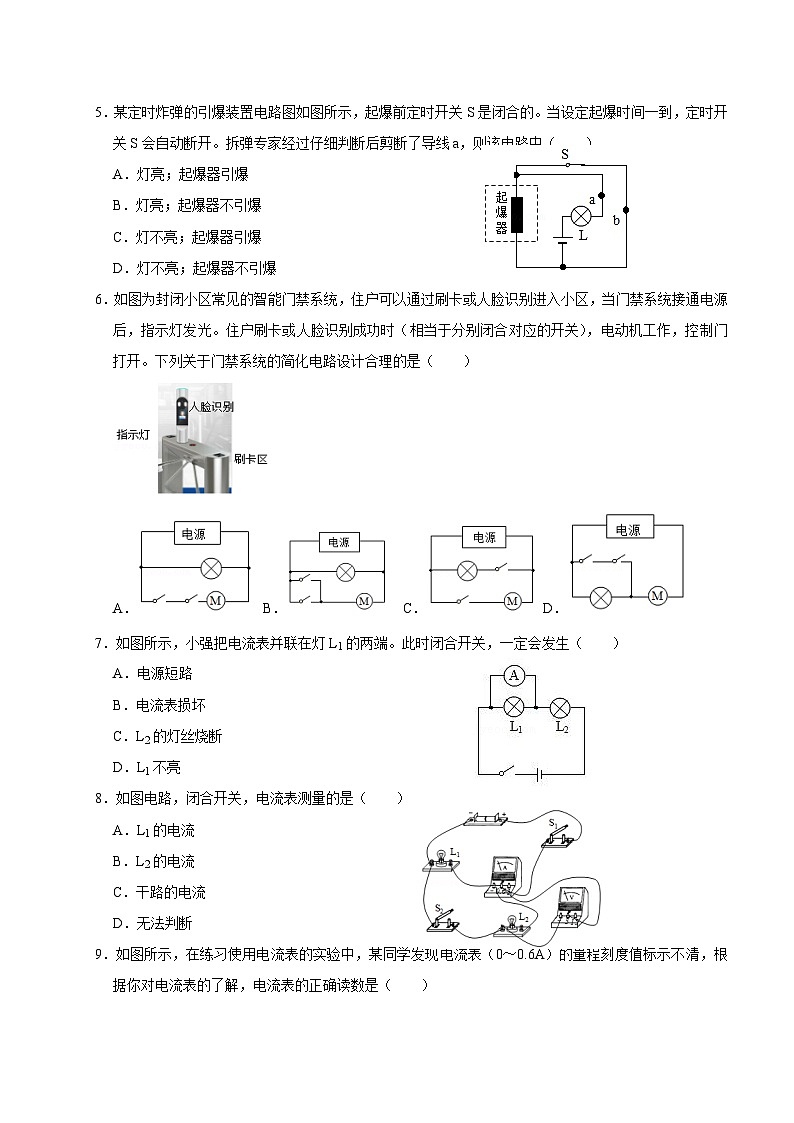

5．某定时炸弹的引爆装置电路图如图所示，起爆前定时开关S是闭合的。当设定起爆时间一到，定时开关S会自动断开。拆弹专家经过仔细判断后剪断了导线a，则该电路中（　　）

A．灯亮；起爆器引爆

B．灯亮；起爆器不引爆

C．灯不亮；起爆器引爆

D．灯不亮；起爆器不引爆

6．如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（　　）

A． B． C． D．

7．如图所示，小强把电流表并联在灯L1的两端。此时闭合开关，一定会发生（　　）

A．电源短路

B．电流表损坏

C．L2的灯丝烧断

D．L1不亮

8．如图电路，闭合开关，电流表测量的是（　　）

A．L1的电流

B．L2的电流

C．干路的电流

D．无法判断

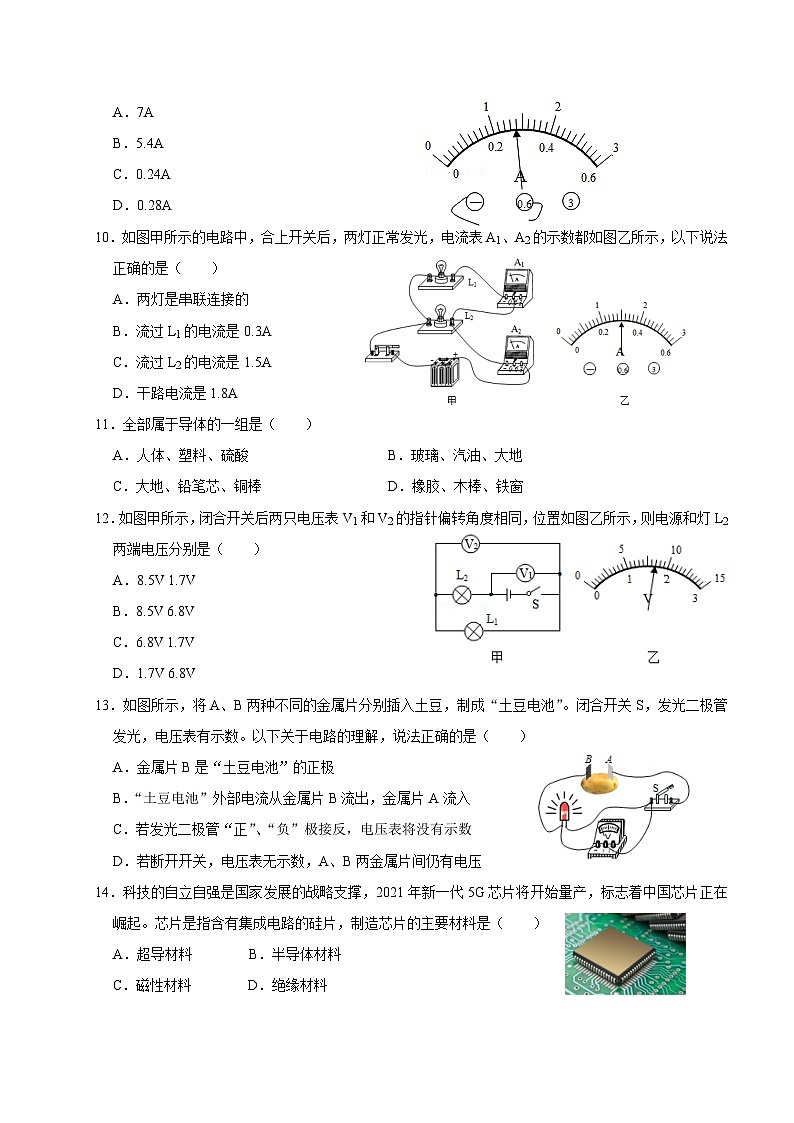

9．如图所示，在练习使用电流表的实验中，某同学发现电流表（0～0.6A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（　　）

A．7A

B．5.4A

C．0.24A

D．0.28A

10．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（　　）

A．两灯是串联连接的

B．流过L1的电流是0.3A

C．流过L2的电流是1.5A

D．干路电流是1.8A

11．全部属于导体的一组是（　　）

A．人体、塑料、硫酸 B．玻璃、汽油、大地

C．大地、铅笔芯、铜棒 D．橡胶、木棒、铁窗

12．如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，则电源和灯L2两端电压分别是（　　）

A．8.5V 1.7V

B．8.5V 6.8V

C．6.8V 1.7V

D．1.7V 6.8V

13．如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是（　　）

A．金属片B是“土豆电池”的正极

B．“土豆电池”外部电流从金属片B流出，金属片A流入

C．若发光二极管“正”、“负”极接反，电压表将没有示数

D．若断开开关，电压表无示数，A、B两金属片间仍有电压

14．科技的自立自强是国家发展的战略支撑，2021年新一代5G芯片将开始量产，标志着中国芯片正在崛起。芯片是指含有集成电路的硅片，制造芯片的主要材料是（　　）

A．超导材料       B．半导体材料

C．磁性材料 D．绝缘材料

15．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过它们的电流的大小，有（　　）

A．AB段电阻大，电流小

B．BC段电阻大，电流大

C．AB段电阻大，电流与BC段相等

D．BC段电阻大，电流与AB段相等

16．如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）

A．电位器与灯泡并联

B．若只将A、B接入电路，顺时针转动旋钮时灯泡变暗

C．若只将A、C接入电路，顺时针转动旋钮时灯泡变亮

D．若只将B、C接入电路，顺时针转动旋钮时灯泡变暗

17．在“探究电流与电阻的关系”的实验中，下列说法不正确的是（　　）

A．实验中采用的主要科学探究方法是“控制变量法”

B．滑动变阻器的作用是在多次测量过程中，保证被测电阻两端电压不变

C．换用不同的定值电阻得到多组数据，是为了“避免实验结论的偶然性”

D．经过实验数据分析得出的结论是“电压一定时，这段导体的电阻与通过的电流成反比”

18．在如图所示的电路图中，下面说法正确的是（　　）

A．只闭合S1，两个灯泡串联

B．只闭合S2，只有灯泡L2发光

C．只闭合S1和S2，灯泡L1发光

D．只闭合S1和S3两个灯泡并联

19．对于欧姆定律的公式I的理解，以下说法正确的是（　　）

A．导体两端电压越大，通过导体电流越大

B．导体电阻越大，通过导体电流越小

C．由I可知R，可知导体电阻与电压成正比，与电流成反比

D．导体中的电流是由加在它两端的电压和它的电阻来决定的

20．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知（　　）

A．乙是小灯泡的I—U图象

B．定值电阻的阻值为5Ω

C．定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2A

D．定值电阻R和小灯泡L串联接在6V的电源上，电路中的电流是0.4A

二．填空题（共4小题）

21．一学生按照图所示的电路图做实验，此时两表示数如图所示，电压表的示数为 　 　V，则电阻Rx的阻值为 　 　Ω。

22．打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有 　       　的性质，若镜面带正电，则在摩擦过程中镜面 　       　（选填“得到”或“失去”）电子。

23．如图所示，电阻箱的示数为 　   　Ω。

24．如图所示是四个接线柱的滑动变阻器的结构示意图，将接线柱B、C接入电路时，滑片P向左滑动，接入电路的电阻丝长度　   　，接入电路的阻值　   　。（均选填“变大”“变小”或“不变”）

三．作图题（共2小题）

25．请根据图甲所示电路在虚线框内画出相应的电路图。

26．请在图中的空缺出填上电源和电流表的符号，使开关闭合后亮灯都发光

四．实验探究题（共2小题）

27．在“探究串联电路电压的特点”活动中。

（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 　       　。

（2）在测L1两端电压时，闭合开关S，发现两灯都不亮，电压表示数为零，原因可能是 　       　（电路故障只可能发生在灯泡L1、L2上）

（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，经过多次实验，将得到的数据记录在表中。分析实验数据，你可得到串联电路的电压特点是 　       　（用公式表示）。

28．小明在探究并联电路的电流规律时，电路图如图甲所示。

（1）小明连接的实验电路如图乙所示，请你改动图中一根导线的位置，并在改动的导线上打“×”，使两灯都发光，电流表A1测量灯L1中的电流，电流表A2测干路中的电流。

（2）故障排除后，闭合开关S，两灯都发光，两电流表指针偏转角度相同，如图丙所示，则通过灯L1、L2的电流分别 　    　A、　    　A。

五．计算题（共2小题）

29．在如图所示的电路中，已知电阻R1阻值为10Ω。闭合开关S后，电流表A的示数为1.5A，电流表A1的示数为1A，求：

（1）通过R1的电流；

（2）电源电压；

（3）电阻R2的阻值。

30．如图所示，电阻R1＝10Ω，R2＝20Ω，S闭合后，电压表示数为4V，则

（1）通过R1的电流是多大？

（2）电源电压是多大？

九年级物理阶段性测试

参考答案

一．选择题（共20小题）

1．A； 2．B； 3．C； 4．D； 5．D； 6．B； 7．D； 8．C； 9．D； 10．B； 11．C； 12．B； 13．D； 14．B； 15．C； 16．D； 17．D； 18．D； 19．D； 20．C；

二．填空题（共4小题）

21．2；5； 22．吸引轻小物体；失去； 23．50； 24．变大；变大；

三．作图题（共2小题）

25．　　　； 26．　　　；

四．实验探究题（共2小题）

27．对电压表调零；灯泡L2断路；UAC＝UAB+UBC； 28．0.3；1.2；

五．计算题（共2小题）

29．　　　； 30．　　　；
