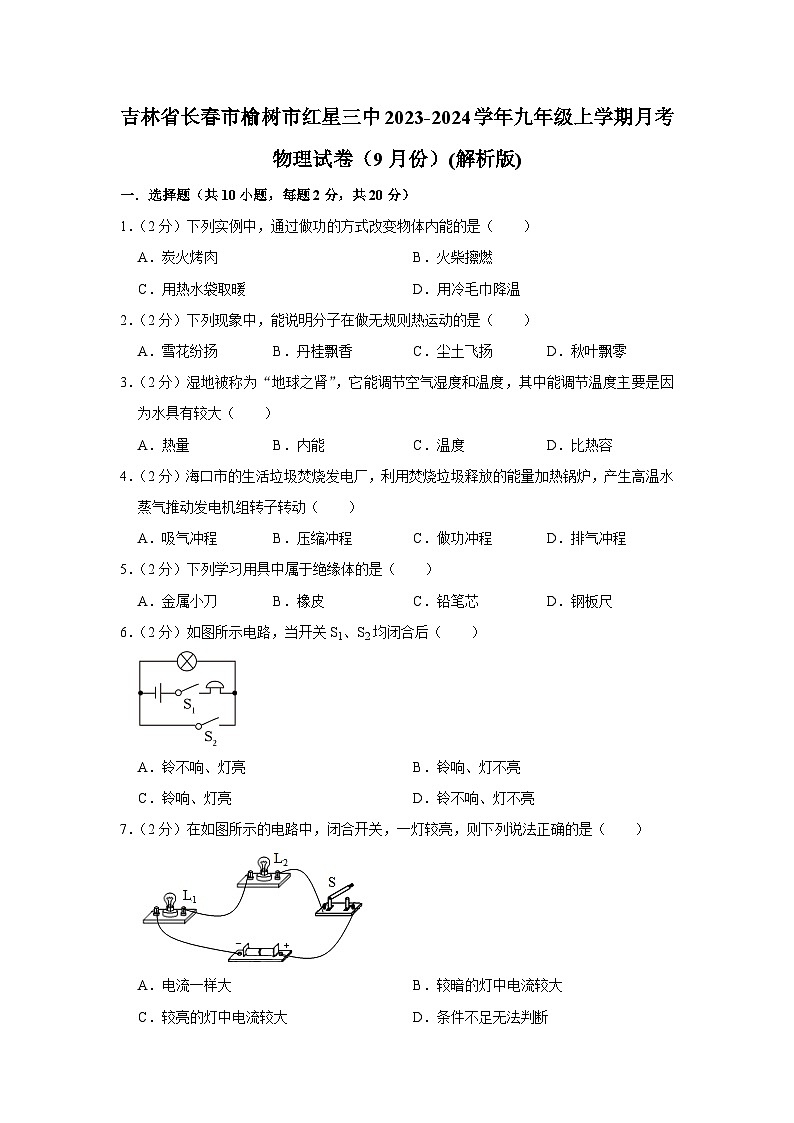

吉林省长春市榆树市红星三中2023-2024学年九年级上学期月考物理试卷（9月份）(解析版)
一．选择题（共10小题，每题2分，共20分）
1．（2分）下列实例中，通过做功的方式改变物体内能的是（　　）
A．炭火烤肉 B．火柴擦燃
C．用热水袋取暖 D．用冷毛巾降温
2．（2分）下列现象中，能说明分子在做无规则热运动的是（　　）
A．雪花纷扬 B．丹桂飘香 C．尘土飞扬 D．秋叶飘零
3．（2分）湿地被称为“地球之肾”，它能调节空气湿度和温度，其中能调节温度主要是因为水具有较大（　　）
A．热量 B．内能 C．温度 D．比热容
4．（2分）海口市的生活垃圾焚烧发电厂，利用焚烧垃圾释放的能量加热锅炉，产生高温水蒸气推动发电机组转子转动（　　）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
5．（2分）下列学习用具中属于绝缘体的是（　　）
A．金属小刀 B．橡皮 C．铅笔芯 D．钢板尺
6．（2分）如图所示电路，当开关S1、S2均闭合后（　　）

A．铃不响、灯亮 B．铃响、灯不亮
C．铃响、灯亮 D．铃不响、灯不亮
7．（2分）在如图所示的电路中，闭合开关，一灯较亮，则下列说法正确的是（　　）

A．电流一样大 B．较暗的灯中电流较大
C．较亮的灯中电流较大 D．条件不足无法判断

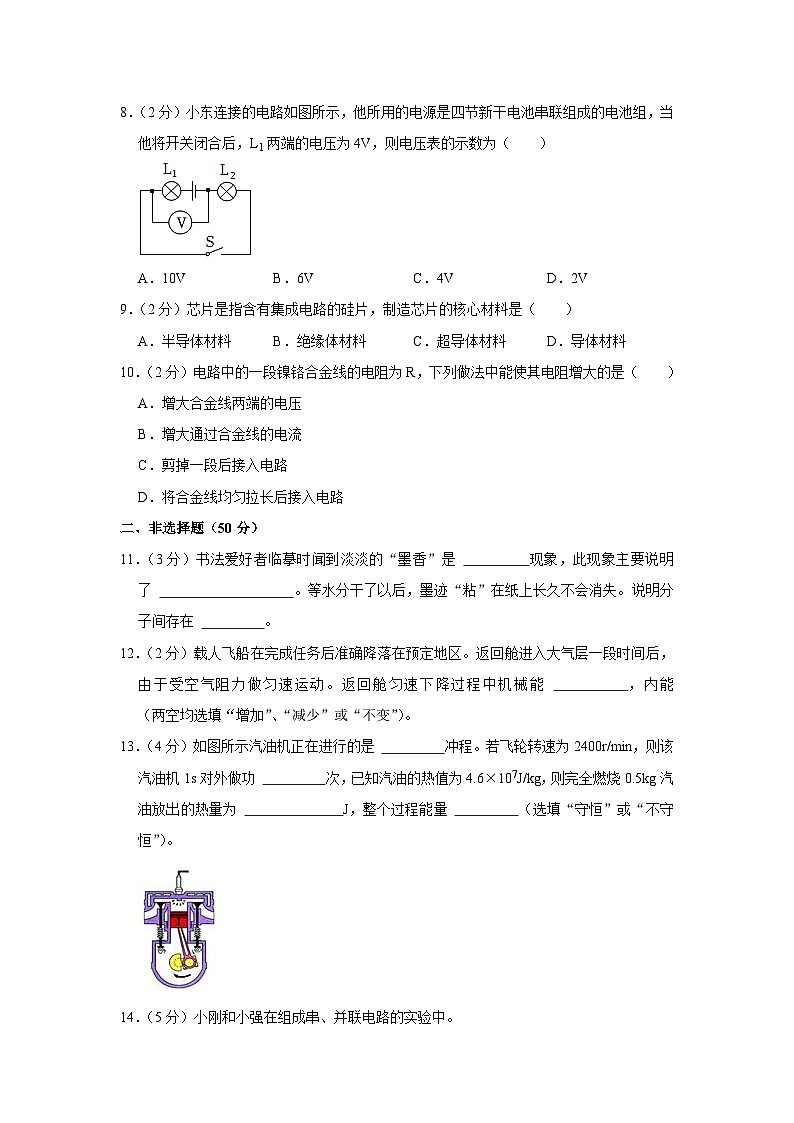

8．（2分）小东连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，L1两端的电压为4V，则电压表的示数为（　　）

A．10V B．6V C．4V D．2V
9．（2分）芯片是指含有集成电路的硅片，制造芯片的核心材料是（　　）
A．半导体材料 B．绝缘体材料 C．超导体材料 D．导体材料
10．（2分）电路中的一段镍铬合金线的电阻为R，下列做法中能使其电阻增大的是（　　）
A．增大合金线两端的电压
B．增大通过合金线的电流
C．剪掉一段后接入电路
D．将合金线均匀拉长后接入电路
二、非选择题（50分）
11．（3分）书法爱好者临摹时闻到淡淡的“墨香”是 　 　现象，此现象主要说明了 　 　。等水分干了以后，墨迹“粘”在纸上长久不会消失。说明分子间存在 　 　。
12．（2分）载人飞船在完成任务后准确降落在预定地区。返回舱进入大气层一段时间后，由于受空气阻力做匀速运动。返回舱匀速下降过程中机械能 　 　，内能 　 　（两空均选填“增加”、“减少”或“不变”）。
13．（4分）如图所示汽油机正在进行的是 　 　冲程。若飞轮转速为2400r/min，则该汽油机1s对外做功 　 　次，已知汽油的热值为4.6×107J/kg，则完全燃烧0.5kg汽油放出的热量为 　 　J，整个过程能量 　 　（选填“守恒”或“不守恒”）。

14．（5分）小刚和小强在组成串、并联电路的实验中。

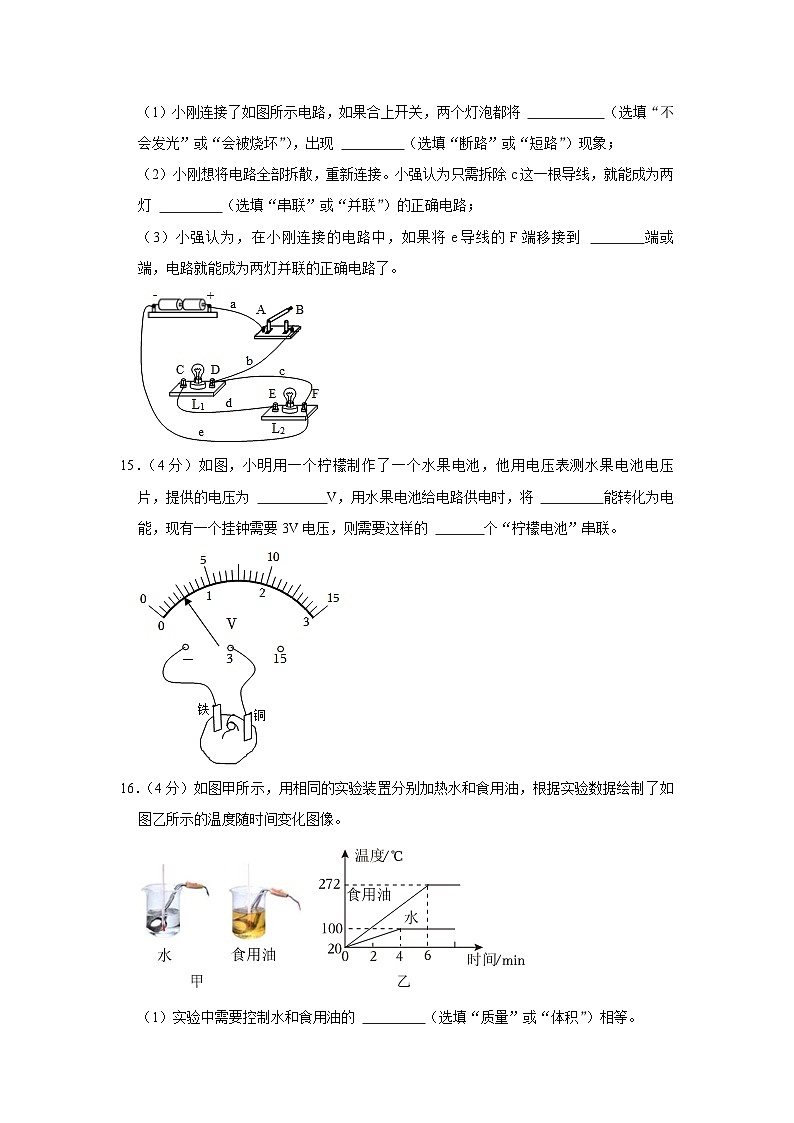

（1）小刚连接了如图所示电路，如果合上开关，两个灯泡都将 　 　（选填“不会发光”或“会被烧坏”），出现 　 　（选填“断路”或“短路”）现象；
（2）小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯 　 　（选填“串联”或“并联”）的正确电路；
（3）小强认为，在小刚连接的电路中，如果将e导线的F端移接到 　 　端或 　 　端，电路就能成为两灯并联的正确电路了。

15．（4分）如图，小明用一个柠檬制作了一个水果电池，他用电压表测水果电池电压　 　片，提供的电压为 　 　V，用水果电池给电路供电时，将 　 　能转化为电能，现有一个挂钟需要3V电压，则需要这样的 　 　个“柠檬电池”串联。

16．（4分）如图甲所示，用相同的实验装置分别加热水和食用油，根据实验数据绘制了如图乙所示的温度随时间变化图像。

（1）实验中需要控制水和食用油的 　 　（选填“质量”或“体积”）相等。
（2）实验中对水和食用油加热相等的时间，通过比较两种液体 　 　来比较它们的吸热能力。由图像乙可知 　 　吸热能力强。
（3）物体的吸热能力用比越容表示，由图可知c水：c食用油＝　 　。
17．（7分）实验室，同学们在“探究并联电路中电流的规律”。
（1）连接电路时，开关应 　 　，这是为了 　 　；为确保电流表所选量程合适，应当进行的操作是 　 　；1组的同学按如图甲所示电路图连接好电路后，闭合开关，发现两盏灯都亮，不能判断两盏灯是串联还是并联，聪明的你能帮助他们一下吗？正确的方法是 　 　（填字母）；
A.拧下其中一个灯泡，观察另一只灯泡的发光情况
B.卸下一根导线，观察两个灯泡的发光情况
（2）某同学在测量电流时发现电流表指针如图乙所示，原因是 　 　；
（3）图丙是他们对照图甲连接的实物电路，此时电流表测的是 　 　（选填“A”、“B”或“C”）处的电流。小明说只需要改动一根导线就可以测量通过灯L2的电流，请在改动的导线上画“×”，并用笔画线代替导线完成正确的电路；
（4）2组的同学测得A、B、C三处的电流如表所示，并由此得出结论，你觉得他们的做法正确吗？答：　 　，理由是 　 　；

位置
A
B
C
电流I/A
0.22
0.24
0.46
（5）实验结束后，3组的同学又利用实验器材正确连接了如图丁所示的电路，当开关S由断开到闭合时2的示数 　 　（选填“变大”“变小”或“不变”）。
18．（5分）如图甲所示是探究“影响导体电阻大小因素”的实验电路，下表给出了可供选择的几种导体，分别用A、B、C、D四个字母代表。

编号
长度/m
横截面积/mm2
材料
A
0.6
0.4
镍铬合金
B
1.0
0.4
镍铬合金
C
0.6
0.6
镍铬合金
D
0.6
0.6
锰铜
（1）实验中，通过观察 　 　可以判断导体的电阻大小。
（2）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数更大，导体的横截面积越小，导体的电阻越 　 　。
（3）通过对A和 　 　导体进行实验，可探究电阻的大小与长度的关系。其得到的实验结论被实际应用到了 　 　的工作原理中。（选填字母）
A.电压表
B.电流表
C.滑动变阻器
（4）生活中，通常选用铜芯线、铝芯线作为输电线，而不选择铁芯线　 　有关。

19．（4分）在“探究串联电路中电压的规律”的实验中：

（1）根据图甲正确连接电路，与B点相连的是电压表的 　 　接线柱。
（2）闭合开关，电压表示数如图乙所示，此时电压表的示数为 　 　V；为了使实验结果更准确，接下来应该：断开开关，　 　。
（3）调整后，再次闭合开关，测量电压UAB、UBC、UAC，并把实验数据记录在表格中。分析表格得结论：串联电路中，　 　。（写出UAB、UBC和UAC之间的关系式即可）
实验次数
UAB/V
UBC/V
UAC/V
1
2.3
0.7
3.0
2
2.0
1.0
3.0
3
1.8
1.2
3.0
20．（8分）用滑动变阻器改变小灯泡的亮度：

（1）要求滑动变阻器向左移动时能使灯亮度变暗。请用笔画线代替导线连接如图1实物图，并在图2虚线框中画出相应的电路图。
（2）开关闭合前，滑动变阻器的滑片P应滑到 　 　（填“A”或“B”）端。
（3）想使小灯泡变亮，滑片应向 　 　（填“左”或“右”）端滑动，电流表的示数将 　 　。
（4）开始实验后，小明同学发现移动滑片P时，灯忽亮忽熄　 　。
21．（4分）运20飞机是我国研究制造的新一代大型运输机，具有航程远、载重大、飞行速度快、巡航高度高、低速性能佳等特点。它的发动机是一种热机，通过航空煤油在气室中燃烧11J，需要燃烧航空煤油5000kg。已知航空煤油的热值为4×107J/kg。试求在这1h内：
（1）航空煤油完全燃烧放出的热量是多少？
（2）该飞机发动机的热机效率是多大？

参考答案与试题解析
一．选择题（共10小题，每题2分，共20分）
1．（2分）下列实例中，通过做功的方式改变物体内能的是（　　）
A．炭火烤肉 B．火柴擦燃
C．用热水袋取暖 D．用冷毛巾降温
【分析】改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
【解答】解：A、用炭火烤肉时，内能增大，故A错误；
B、火柴擦燃，是通过做功的方式来改变物体内能的；
C、用热水袋取暖，内能增大，故C错误；
D、用冷毛巾降温，内能增大，故D错误。
故选：B。
【点评】此题是考查对做功和热传递改变物体内能的辨别，是中考热点，属于基础题目。
2．（2分）下列现象中，能说明分子在做无规则热运动的是（　　）
A．雪花纷扬 B．丹桂飘香 C．尘土飞扬 D．秋叶飘零
【分析】要解答本题需掌握：分子运动是肉眼看不见的运动，机械运动是宏观上物体的运动。
【解答】解：分子运动，即扩散现象是肉眼看不见的，比如：丹桂飘香，是看的见的、尘土飞扬。
故选B。
【点评】要解答本题需掌握：分子运动是肉眼看不见的运动，机械运动是宏观上物体的运动。
3．（2分）湿地被称为“地球之肾”，它能调节空气湿度和温度，其中能调节温度主要是因为水具有较大（　　）
A．热量 B．内能 C．温度 D．比热容
【分析】水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少。
【解答】解：因为水的比热容较大，白天，吸收相同的热量；夜晚，水的温度降低的少，能有效调节周围环境的气温。
故选：D。
【点评】本题考查了水的比热容的特点，通过本题可使学生认识到湿地的重要性。
4．（2分）海口市的生活垃圾焚烧发电厂，利用焚烧垃圾释放的能量加热锅炉，产生高温水蒸气推动发电机组转子转动（　　）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
【分析】（1）当物体对外做功时，物体的内能转化为机械能，物体的内能减小；
（2）汽油机的四个冲程中，做功冲程将内能转化为机械能，压缩冲程将机械能转化为内能。
【解答】解：加热锅炉，产生高温水蒸气推动发电机组转子转动，此过程与汽油机的做功冲程类似。
故选：C。
【点评】本题考查热机和内能的改变，属于基础题。
5．（2分）下列学习用具中属于绝缘体的是（　　）
A．金属小刀 B．橡皮 C．铅笔芯 D．钢板尺
【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、玻璃、橡胶、油等。
【解答】解：金属小刀、铅笔芯，是导体，属于绝缘体。
故选：B。
【点评】此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单；还要将导体和绝缘体知识与生活有机结合。
6．（2分）如图所示电路，当开关S1、S2均闭合后（　　）

A．铃不响、灯亮 B．铃响、灯不亮
C．铃响、灯亮 D．铃不响、灯不亮
【分析】判断开关闭合后，用电器是否可以正常工作，可以从以下几个方面来考虑：①电路中是否有电源；②电路中是否有断路的情况；③用电器或电源是否被短路。
【解答】解：由图可知，当开关S1和S2均闭合时，灯泡被下方的导线短路，但有电流通过电铃，只有电铃响，ACD错误。
故选：B。
【点评】此题考查了对电路三种状态的理解，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态。
7．（2分）在如图所示的电路中，闭合开关，一灯较亮，则下列说法正确的是（　　）

A．电流一样大 B．较暗的灯中电流较大
C．较亮的灯中电流较大 D．条件不足无法判断
【分析】由电路图可知，两灯泡串联，根据串联电路的电流特点可知通过两灯泡的电流关系即可得出答案。
【解答】解：由电路图可知，两灯泡串联，
∵串联电路中各处的电流相等，
∴通过两灯泡的电流相等。
故选：A。
【点评】本题考查了串联电路的电流特点，是一道基础题目。
8．（2分）小东连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，L1两端的电压为4V，则电压表的示数为（　　）

A．10V B．6V C．4V D．2V
【分析】一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的电压；由电路图可知，两灯泡串联，电压表测L2两端的电压；根据串联电路的电压特点求出L2两端的电压。
【解答】解：根据串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，
可知四节新干电池组成电源的电压U＝7×1.5V＝4V；
由电路图可知，两灯泡串联1两端的电压为4V，
电压表测L4两端的电压，即U2＝6V﹣5V＝2V；所以电压表的示数是2V。
故选：D。
【点评】本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断，要注意一节干电池的电压为1.5V。
9．（2分）芯片是指含有集成电路的硅片，制造芯片的核心材料是（　　）
A．半导体材料 B．绝缘体材料 C．超导体材料 D．导体材料
【分析】半导体的导电能力介于导体和绝缘体之间。
【解答】解：制造芯片的核心材料是半导体材料。
故选：A。
【点评】本题考查了半导体，属于基础题。
10．（2分）电路中的一段镍铬合金线的电阻为R，下列做法中能使其电阻增大的是（　　）
A．增大合金线两端的电压
B．增大通过合金线的电流
C．剪掉一段后接入电路
D．将合金线均匀拉长后接入电路
【分析】影响电阻大小的因素有导体的材料、长度、横截面积和温度，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越长、横截面积越小电阻越大。
【解答】解：AB、导体的电阻是导体阻碍电流的性质，故AB不符合题意；
C、剪掉一段后接入电路、横截面积不变，故C不符合题意；
D、将这根导线拉长、横截面积变小，可以使连入电路的导线电阻变大。
故选：D。
【点评】本题考查了学生对影响电阻大小的因素的了解与掌握，理解导体的电阻是导体的阻碍电流的性质是本题的关键。
二、非选择题（50分）
11．（3分）书法爱好者临摹时闻到淡淡的“墨香”是 　扩散　现象，此现象主要说明了 　分子在不停地做无规则运动　。等水分干了以后，墨迹“粘”在纸上长久不会消失。说明分子间存在 　引力　。
【分析】一切物质的分子都在永不停息地做无规则运动，不同物质的分子相互接触时彼此进入对方的现象叫扩散；
分子间存在相互的引力和斥力。
【解答】解：闻到淡淡的“墨香”是分子运动的结果，即扩散现象；
分子之间存在引力，所以墨迹“粘”在纸上长久不会消失。
故答案为：扩散；分子在不停地做无规则运动。
【点评】此题考查了分子动理论的应用，是一道联系实际的应用题，难度不大。
12．（2分）载人飞船在完成任务后准确降落在预定地区。返回舱进入大气层一段时间后，由于受空气阻力做匀速运动。返回舱匀速下降过程中机械能 　减少　，内能 　增加　（两空均选填“增加”、“减少”或“不变”）。
【分析】（1）动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大。
重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大。
（2）改变物体内能的方法：做功和热传递，对物体做功，物体内能增大，物体对外做功，物体内能减少；物体吸收热量，物体内能增大，物体放出热量，物体内能减少。
【解答】解：返回舱匀速下降过程中，返回舱的质量不变，重力势能变小，动能不变。返回舱匀速下降过程中，物体的内能增加。
故答案为：减少；增加。
【点评】掌握动能、重力势能、弹性势能以及内能的影响因素。利用控制变量法能判断动能、重力势能、弹性势能、机械能的变化。
13．（4分）如图所示汽油机正在进行的是 　做功　冲程。若飞轮转速为2400r/min，则该汽油机1s对外做功 　20　次，已知汽油的热值为4.6×107J/kg，则完全燃烧0.5kg汽油放出的热量为 　2.3×107　J，整个过程能量 　守恒　（选填“守恒”或“不守恒”）。

【分析】（1）判断汽油机的四个冲程，先看进气门和排气门的关闭情况，再看活塞的运动方向；
在四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次。
（2）根据热值公式Q＝mq计算出汽油完全燃烧放出的热量；
能量转化过程总量不变。
【解答】解：（1）由图可知，两气门都关闭，是做功冲程；
（2）单缸四冲程汽油机的飞轮转速是2400r/min，即每秒钟转40圈，20个做功冲程；
（3）完全燃烧0.5kg的汽油，放出的热量是：
Q＝mq＝6.5kg×4.2×107J/kg＝2.7×107J；整个过程能量守恒。
故答案为：做功；207；守恒。
【点评】本题考查了内燃机的工作过程、热量的计算等知识，难度不大。
14．（5分）小刚和小强在组成串、并联电路的实验中。
（1）小刚连接了如图所示电路，如果合上开关，两个灯泡都将 　不会发光　（选填“不会发光”或“会被烧坏”），出现 　短路　（选填“断路”或“短路”）现象；
（2）小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯 　串联　（选填“串联”或“并联”）的正确电路；
（3）小强认为，在小刚连接的电路中，如果将e导线的F端移接到 　C　端或 　E　端，电路就能成为两灯并联的正确电路了。

【分析】（1）导线将电源两极连接起来的电路叫短路；短路时，用电器都不能工作，电源将被烧坏；
（2）串联电路中，电流只有一条路径；并联电路中，电流有两条或多条路径；
（3）把几个用电器并列连接在电路中的两点之间，属于并联。
【解答】解：（1）根据电路图可知，导线将电源两极直接连接起来，因此两个灯泡都不发光；
（2）根据电路图可知，拆除c这一根导线，则两灯串联连接；
（3）要使两灯成为并联的电路，则电流应从电源的正极出发、然后汇合回到电源的负极，应将e导线的F端移接到C端或E端。
故答案为：（1）不会发光；短路；（3）C；E。
【点评】本题考查了连接电路的注意事项、故障分析、电路的状态的识别、电路的改正及短路的危害，能正确区别串并联电路是解答的关键。
15．（4分）如图，小明用一个柠檬制作了一个水果电池，他用电压表测水果电池电压　铁　片，提供的电压为 　0.5　V，用水果电池给电路供电时，将 　化学　能转化为电能，现有一个挂钟需要3V电压，则需要这样的 　6　个“柠檬电池”串联。

【分析】根据电压表指针偏转情况判断水果电池的正负极，并读数；水果电池供电时将化学能转化为电能；根据串联电路的电压规律可知，需要3V电压时要多少个柠檬电池。
【解答】解：由图知，电压表指针向右偏转，与“﹣”接线柱相连的铁片是水果电池的负极；
电压表使用小量程，分度值0.1V，即水果电池提供的电压为5.5V；
水果电池给电路供电时，将化学能转化为电能；
由串联电路的电压规律可知，3V电压＝6。
故答案为：铁；0.5；8。
【点评】本题考查对电源能量转化的判断、电压表的使用和读数以及串联电路的电压规律的应用，属于一道基础题。
16．（4分）如图甲所示，用相同的实验装置分别加热水和食用油，根据实验数据绘制了如图乙所示的温度随时间变化图像。

（1）实验中需要控制水和食用油的 　质量　（选填“质量”或“体积”）相等。
（2）实验中对水和食用油加热相等的时间，通过比较两种液体 　升高的温度　来比较它们的吸热能力。由图像乙可知 　水　吸热能力强。
（3）物体的吸热能力用比越容表示，由图可知c水：c食用油＝　21：10　。
【分析】（1）（2）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（3）由图得出食用油加热6分钟和水加热4分钟升高的温度，根据转换法得出食用油和水吸热是关系，根据Q＝cmΔt得出c水：c食用油。
【解答】解：（1）根据比较吸热能力的方法，要控制不同物质的质量相同（不同物质密度不同，体积相同的不同物质质量不同）；
（2）根据比较吸热能力的方法，实验中对水和食用油加热相等的时间。由图像乙可知，水升温慢；
（3）物体的吸热能力用比越容表示，由图可知食用油加热6分钟升高：
272℃﹣20℃＝252℃；
水加热4分钟升高：
100℃﹣20℃＝80℃；
根据转换法，食用油吸热是水的倍
×c水×m×80℃＝c食用油×m×252℃；
则c水：c食用油＝21：10。
故答案为：（1）质量；（2）升高的温度；水； 。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法和Q＝cmΔt的运用，为热学中的重要实验。
17．（7分）实验室，同学们在“探究并联电路中电流的规律”。
（1）连接电路时，开关应 　断开　，这是为了 　保护电路　；为确保电流表所选量程合适，应当进行的操作是 　试触　；1组的同学按如图甲所示电路图连接好电路后，闭合开关，发现两盏灯都亮，不能判断两盏灯是串联还是并联，聪明的你能帮助他们一下吗？正确的方法是 　A　（填字母）；
A.拧下其中一个灯泡，观察另一只灯泡的发光情况
B.卸下一根导线，观察两个灯泡的发光情况
（2）某同学在测量电流时发现电流表指针如图乙所示，原因是 　电流表的正、负接线柱接反了　；
（3）图丙是他们对照图甲连接的实物电路，此时电流表测的是 　C　（选填“A”、“B”或“C”）处的电流。小明说只需要改动一根导线就可以测量通过灯L2的电流，请在改动的导线上画“×”，并用笔画线代替导线完成正确的电路；
（4）2组的同学测得A、B、C三处的电流如表所示，并由此得出结论，你觉得他们的做法正确吗？答：　不正确　，理由是 　根据一次实验得出的结论具有偶然性　；

位置
A
B
C
电流I/A
0.22
0.24
0.46
（5）实验结束后，3组的同学又利用实验器材正确连接了如图丁所示的电路，当开关S由断开到闭合时2的示数 　变大　（选填“变大”“变小”或“不变”）。
【分析】（1）为了保护电路，连接电路时，开关必须断开；
使用电流表时，若不能判断量程，为了防止电流表被烧坏，需要用大量程进行试触；
两个灯泡若是并联的，会互不影响，否则就是串联；
（2）在测量电流时，若指针反偏，则是电流表的正负接线柱接反了；
（3）图丙中，电流表串联在干路上；
若测量通过灯L2的电流，电流表需要串联在L2所在的之路上，据此改接电路；
（4）要得出普遍规律，必须多次实验，由多组数据总结结论，只根据一次实验得出的结论具有偶然性；
（5）丁图中，开关S断开时，只有灯泡L1接入电路，电流表A2的示数等于灯泡L1的电流，当开关S闭合时，灯泡L1和L2并联，电流表A2测干路电流，等于两条支路的电流之和。
【解答】解：（1）连接电路时，开关必须断开；
使用电流表时，若不能判断量程；
要判断两个灯泡是并联还是串联，只需要拧下一个灯泡来观察，则是并联，则为串联；
（2）图乙中电流表的指针反偏，则是正负接线柱接反了；
（3）图丙中，电流表串联在干路上；
若测量通过灯L2的电流，则电流表需要串联在L2所在的之路上，如下图所示：
；
（4）8组同学只根据一次实验就得出了结论，这种做法不正确；
（5）丁图中，开关S断开时1接入电路，电流表A2的示数为I＝I8＝，
当开关S闭合时，灯泡L1和L4并联，电流表A2测干路电流，示数为I′＝I1+I4＝+，
所以当开关S由断开到闭合时，电流表A7的示数变大。
故答案为：（1）断开；保护电路；A；
（2）电流表的正、负接线柱接反了；
（3）C；如图所示；
（4）不正确；根据一次实验得出的结论具有偶然性；
（5）变大。
【点评】本题考查了“探究并联电路中电流的规律”的实验，设计到了电路的连接，电流表的使用等知识，都需要掌握。
18．（5分）如图甲所示是探究“影响导体电阻大小因素”的实验电路，下表给出了可供选择的几种导体，分别用A、B、C、D四个字母代表。

编号
长度/m
横截面积/mm2
材料
A
0.6
0.4
镍铬合金
B
1.0
0.4
镍铬合金
C
0.6
0.6
镍铬合金
D
0.6
0.6
锰铜
（1）实验中，通过观察 　电流表的示数变化　可以判断导体的电阻大小。
（2）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数更大，导体的横截面积越小，导体的电阻越 　大　。
（3）通过对A和 　B　导体进行实验，可探究电阻的大小与长度的关系。其得到的实验结论被实际应用到了 　C　的工作原理中。（选填字母）
A.电压表
B.电流表
C.滑动变阻器
（4）生活中，通常选用铜芯线、铝芯线作为输电线，而不选择铁芯线　材料　有关。

【分析】（1）（2）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
（3）比较所选的电阻丝的特点，找出变量，从而判断探究的因素，据此得出结论；
（4）导线用铜作为内芯，是因为铜的导电性能好，说明电阻大小与材料有关。
【解答】解：（1）实验中，通过观察电流表的示数可以判断导体的电阻的大小；
（2）分别将A和C两导体接入电路进行实验，发现接入C导体时，分析实验数据可得在材料和长度相同时，电阻越大；
（3）A、B电阻丝接入电路是研究电阻的大小与导体长度的关系，故选：C。
（4）通常选择铜芯线、铝芯线作为输电线，主要应用了铜，这是因为导体的电阻还与导体的材料有关。
故答案为：（1）电流表的示数变化；（2）大；C；（4）材料。
【点评】探究影响电阻大小的因素采用了控制变量法的思想，电阻大小的变化是通过电流表的示数变化体现的，这里采用了转换法的思想。探究影响电阻大小的因素采用了控制变量法的思想，电阻大小的变化是通过电流表的示数变化体现的，这里采用了转换法的思想。
19．（4分）在“探究串联电路中电压的规律”的实验中：

（1）根据图甲正确连接电路，与B点相连的是电压表的 　负　接线柱。
（2）闭合开关，电压表示数如图乙所示，此时电压表的示数为 　2　V；为了使实验结果更准确，接下来应该：断开开关，　电压表换用小量程　。
（3）调整后，再次闭合开关，测量电压UAB、UBC、UAC，并把实验数据记录在表格中。分析表格得结论：串联电路中，　UAB+UBC＝UAC　。（写出UAB、UBC和UAC之间的关系式即可）
实验次数
UAB/V
UBC/V
UAC/V
1
2.3
0.7
3.0
2
2.0
1.0
3.0
3
1.8
1.2
3.0
【分析】（1）电压表使用时必须并联在待测电路两端，且电流从正接线柱流进，负接线柱流出；
（2）根据电压表的量程和分度值读出电压表的示数，使用电压表时，为减小误差，需选择合适的量程；
（3）串联电路两端的总电压等于各部分电压之和。
【解答】解：电压表使用时必须并联在待测电路两端，且电流从正接线柱流进；电流从电源正极流出到A后，在A点接正接线柱；
（2）根据图乙电压表的量程为0﹣15V，分度值为0.7V，根据图乙所示情况可知，说明选择量程太大，所以接下来需要断开开关；
（3）分析表格中数据，2.3V+3.7V＝3V；7.8V+1.2V＝3V，即UAB+UBC＝UAC；
故答案为：负；2；电压表换用小量程；UAB+UBC＝UAC。
【点评】本题考查学生对于“探究串联电路的电压关系”实验的理解和掌握，熟知实验的原理与操作中的注意问题是解答的关键。本实验也是中考的重点实验之一。
20．（8分）用滑动变阻器改变小灯泡的亮度：

（1）要求滑动变阻器向左移动时能使灯亮度变暗。请用笔画线代替导线连接如图1实物图，并在图2虚线框中画出相应的电路图。
（2）开关闭合前，滑动变阻器的滑片P应滑到 　A　（填“A”或“B”）端。
（3）想使小灯泡变亮，滑片应向 　右　（填“左”或“右”）端滑动，电流表的示数将 　变大　。
（4）开始实验后，小明同学发现移动滑片P时，灯忽亮忽熄　滑片接触不良　。
【分析】（1）滑动变阻器应与被控制的灯泡串联，根据滑动变阻器向左移动，只能使灯L亮度变暗确定其接线情况；
（2）开关闭合前，滑动变阻器的滑动片P应滑到最大值处；
（3）根据灯泡变亮判断电路中电流变化，从而判断滑片的移动方向；
（4）根据小灯泡的亮暗判断具体情况。
【解答】解：（1）滑动变阻器改变小灯泡的亮度，所以滑动变阻器应“一上一下”连接，滑动变阻器向左移动，说明电路中电流变小，所以应将滑片右侧电阻丝接入电路中，如图所示：

（2）为了保护电路，开关闭合前，即A端；
（3）想使小灯泡变亮，应使电路中电流变大，应减小滑动变阻器连入电路的阻值；
（4）缓慢移动滑片P时，看到灯忽亮忽熄。
故答案为：（1）见解析；（2）A；变大。
【点评】本题考查了电路连接、滑动变阻器的使用、实验的操作、电路故障的判断等，理解滑动变阻器的使用是解决该题的关键。
21．（4分）运20飞机是我国研究制造的新一代大型运输机，具有航程远、载重大、飞行速度快、巡航高度高、低速性能佳等特点。它的发动机是一种热机，通过航空煤油在气室中燃烧11J，需要燃烧航空煤油5000kg。已知航空煤油的热值为4×107J/kg。试求在这1h内：
（1）航空煤油完全燃烧放出的热量是多少？
（2）该飞机发动机的热机效率是多大？
【分析】（1）已知航空煤油的热值和消耗的质量，利用Q放＝qm可求出航空煤油完全燃烧放出的热量；
（2）已知飞机发动机做的有用功，利用η＝可求出该飞机发动机的热机效率。
【解答】解：（1）航空煤油完全燃烧放出的热量为：Q放＝qm＝4×107J/kg×5000kg＝8×1011J；
（2）已知飞机发动机做的功为：W＝1.8×1011J，
该飞机发动机的热机效率为：η＝＝＝90%。
答：（1）航空煤油完全燃烧放出的热量为2×1011J；
（2）该飞机发动机的热机效率是90%。
【点评】本题考查了对热值和热机效率的计算公式的应用，属于基础题，难度不大。
