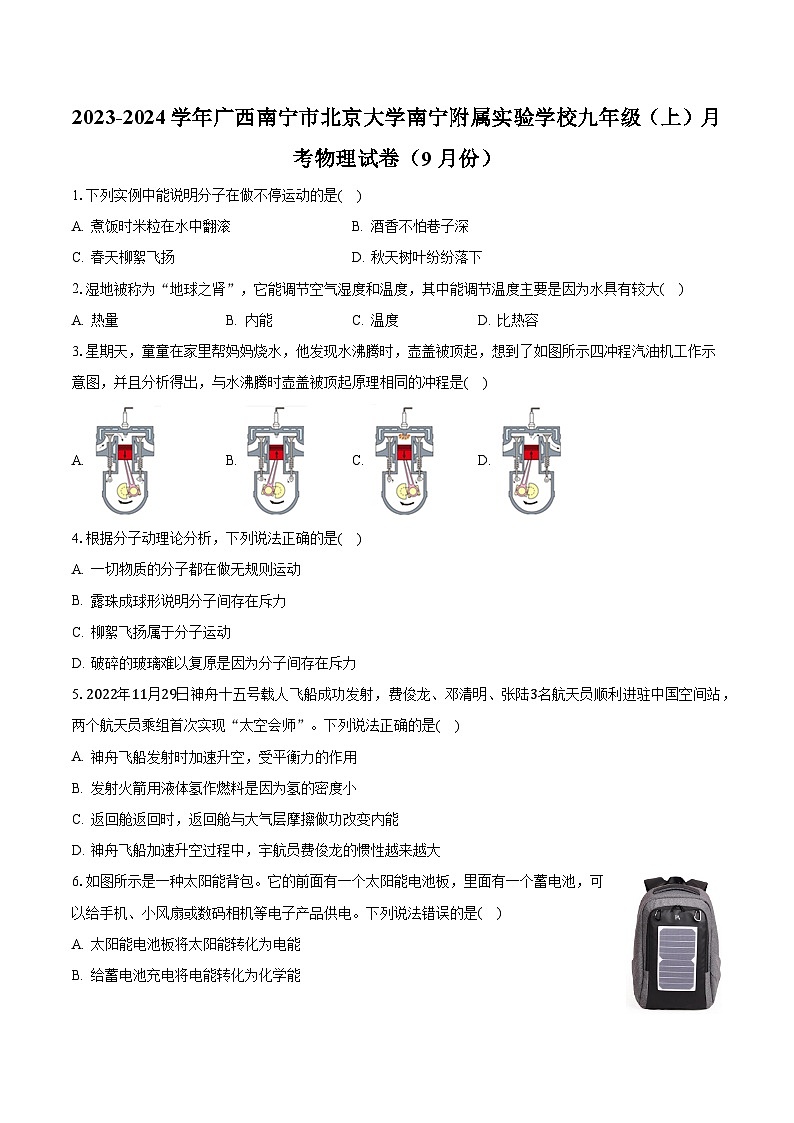

2023-2024学年广西南宁市北京大学南宁附属实验学校九年级（上）月考物理试卷（9月份）
1.下列实例中能说明分子在做不停运动的是(    )
A. 煮饭时米粒在水中翻滚 B. 酒香不怕巷子深
C. 春天柳絮飞扬 D. 秋天树叶纷纷落下
2.湿地被称为“地球之肾”，它能调节空气湿度和温度，其中能调节温度主要是因为水具有较大(    )
A. 热量 B. 内能 C. 温度 D. 比热容
3.星期天，童童在家里帮妈妈烧水，他发现水沸腾时，壶盖被顶起，想到了如图所示四冲程汽油机工作示意图，并且分析得出，与水沸腾时壶盖被顶起原理相同的冲程是(    )
A. B. C. D.
4.根据分子动理论分析，下列说法正确的是(    )
A. 一切物质的分子都在做无规则运动
B. 露珠成球形说明分子间存在斥力
C. 柳絮飞扬属于分子运动
D. 破碎的玻璃难以复原是因为分子间存在斥力
5.2022年11月29日神舟十五号载人飞船成功发射，费俊龙、邓清明、张陆3名航天员顺利进驻中国空间站，两个航天员乘组首次实现“太空会师”。下列说法正确的是(    )
A. 神舟飞船发射时加速升空，受平衡力的作用
B. 发射火箭用液体氢作燃料是因为氢的密度小
C. 返回舱返回时，返回舱与大气层摩擦做功改变内能
D. 神舟飞船加速升空过程中，宇航员费俊龙的惯性越来越大
6.如图所示是一种太阳能背包。它的前面有一个太阳能电池板，里面有一个蓄电池，可以给手机、小风扇或数码相机等电子产品供电。下列说法错误的是(    )
A. 太阳能电池板将太阳能转化为电能
B. 给蓄电池充电将电能转化为化学能
C. 蓄电池放电将化学能转化为电能
D. 小风扇工作将化学能转化为机械能

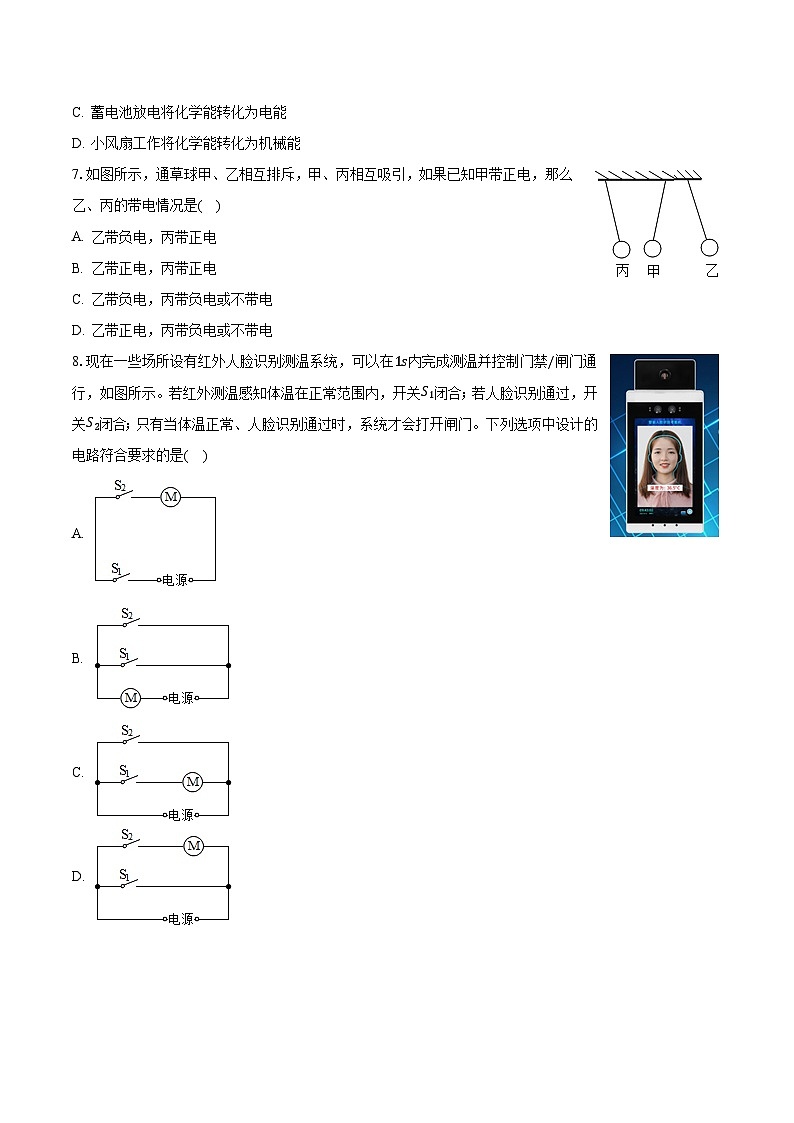

7.如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是(    )
A. 乙带负电，丙带正电
B. 乙带正电，丙带正电
C. 乙带负电，丙带负电或不带电
D. 乙带正电，丙带负电或不带电
8.现在一些场所设有红外人脸识别测温系统，可以在1s内完成测温并控制门禁/闸门通行，如图所示。若红外测温感知体温在正常范围内，开关S1闭合；若人脸识别通过，开关S2闭合；只有当体温正常、人脸识别通过时，系统才会打开闸门。下列选项中设计的电路符合要求的是(    )
A.
B.
C.
D.

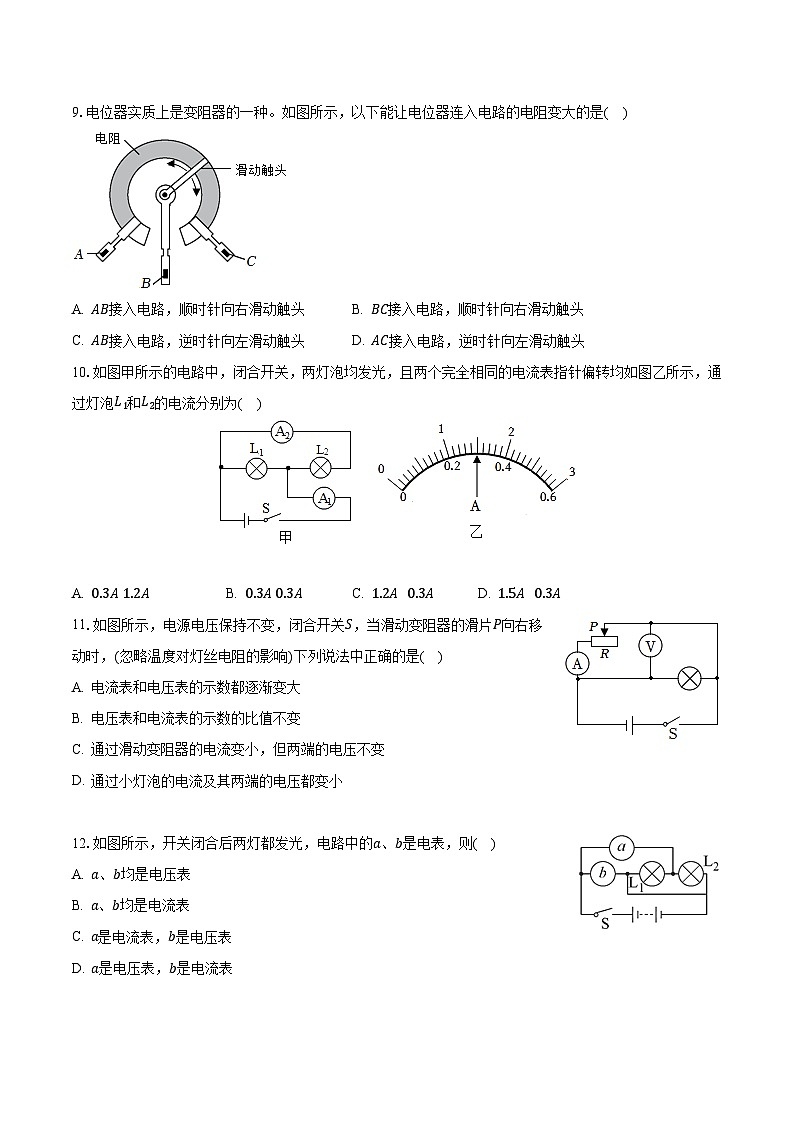

9.电位器实质上是变阻器的一种。如图所示，以下能让电位器连入电路的电阻变大的是(    )

A. AB接入电路，顺时针向右滑动触头 B. BC接入电路，顺时针向右滑动触头
C. AB接入电路，逆时针向左滑动触头 D. AC接入电路，逆时针向左滑动触头
10.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为(    )

A. 0.3A 1.2A B. 0.3A 0.3A C. 1.2A  0.3A D. 1.5A  0.3A
11.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，(忽略温度对灯丝电阻的影响)下列说法中正确的是(    )
A. 电流表和电压表的示数都逐渐变大
B. 电压表和电流表的示数的比值不变
C. 通过滑动变阻器的电流变小，但两端的电压不变
D. 通过小灯泡的电流及其两端的电压都变小

12.如图所示，开关闭合后两灯都发光，电路中的a、b是电表，则(    )
A. a、b均是电压表
B. a、b均是电流表
C. a是电流表，b是电压表
D. a是电压表，b是电流表
13.如图所示，电阻R的值为10Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.6A，当滑动变阻器的滑片P移到b端时，电流表的示数为0.2A，下列说法正确的是(    )
A. 电源电压为9V
B. 滑动变阻器的最大值为30Ω
C. 当滑片P移到中点时，电流表的示数为0.3A
D. 当滑片P移到b端时，电压表示数为4V

14.关于热量、内能和温度的关系，下列说法正确的是(    )
A. 煤气燃烧越充分，它的热值越大
B. 物体的温度越高，含有的热量越多
C. 内能和温度有关，0℃的物体也有内能
D. 能量在转移和转化的过程中总会有损耗，但能量的总量总保持不变
15.关于“电”的知识，以下说法正确的是(    )
A. 摩擦起电过程，创造了电荷 B. 验电器的工作原理是同种电荷相互排斥
C. 毛皮摩擦过的橡胶棒带负电 D. 只要电荷运动，就会形成电流
16.如图所示，闭合开关S后灯L亮，一段时间后灯L熄灭。若电路只有一处故障，且只发生在灯L或电动机M上。现用一只规格相同且完好的灯L1代替灯L。则下列判断正确的是(    )
A. 若灯L1亮，则灯L可能断路
B. 若灯L1亮，则灯L一定短路
C. 若灯L1不亮，则M一定断路
D. 若灯L1不亮，则M一定短路
17.如图所示是一款小型电扇，小明发现它的扇叶上吸附了较多的灰尘，他分析应该是扇叶在转动过程中和空气发生了______ 现象，使扇叶带上了电荷，而带电体又具有______ 的性质，所以会吸附灰尘。


18.每次考试教室都会播放考试须知，各个教室的广播同时开始播放，同时停止，则各个教室大的广播之间是______ (选填“串联”或“并联”)的。若拔掉其中一个教室的广播则总电流将______ (选填“变大”、“变小”或“不变”)。
19.“曲水流觞”是古代文人墨客诗酒唱酬的一种雅事。将酒盏漂浮在清冽的溪水上随溪流动，会降低酒的温度，这是通过______ 方式在改变酒的内能；酒盏里质量为100g的酒在漂流过程中，温度从30℃降低至20℃，会放出______ J的热量。[c酒=3.4×103J/(kg⋅℃)]
20.如图甲所示，验电器A、B均不带电，用与毛皮摩擦过的橡胶棒接触验电器A后，验电器A带______ 电，用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，形成的电流方向是______ (填“由A到B”或“由B到A”)。


21.将A、B两个金属片插入柠檬中制成“水果电池”，用电压表测量水果电池的电压，如
图所示，则该电池的正极是______(选填“A”或“B”)，该电池的电压为______V。


22.两只定值电阻，甲标有“15Ω  1A”，乙标有“20Ω 1.5A”，把它们串联起来，电路两端的最大电压为______V；把它们并联起来，干路中允许通过的最大电流为______A。
23.请根据如图的实物图，在图框内画出相应的电路图。


24.请用笔画线代替导线，在图中完成电路连接，要求滑片P向右端滑动时，电流表的示数变大。


25.如图所示为“探究不同物质吸热能力”的实验装置。

(1)要完成该实验除了如图甲所示的器材外，还需要的测量工具有天平和______ 。实验时，应该控制两个玻璃杯中装的两种液体______ (选填“质量”或“体积”)相同。
(2)实验中可通过______ (选填“加热时间”或“温度计示数”)反应物质吸收热量的多少，这是科学探究中常见的______ 法。
(3)分析图乙可知，______ (选填“a”或“b”)液体更适合做汽车发动机的冷却液。
26.小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

(1)在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了______；
(2)他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______；
(3)他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是______；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______A；
(4)在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是______；
(5)实验结束后，小明又利用器材连接如图丁所示的电路图，当开关S由断开到闭合时，电流表A1的示数______(选填“变大”“变小”或“不变”)。
27.如图甲是小琪实验小组在探究“电流与电阻的关系”时的电路图，电源电压6V恒定不变，电压表(量程为0-3V)、电流表(量程为0-0.6A)无损坏，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一个。

(1)连接好电路闭合开关，电压表指针迅速偏转到最右端，电流表无示数，可能是______ ；
(2)排除故障后，小琪进行了5次实验。在老师的引导下，他们将5次实验数据描绘在图乙中。观察图象可以得出实验结论：当电压一定时，______ ；
(3)实验过程中，当每次更换电阻后，都要移动滑动变阻器的滑片，则实验中滑动变阻器得作用是______ ，此时眼睛应注意观察______ (填字母)；直到该电表示数为______ 。
A.电压表
B.电流表
(4)如果将电阻从5Ω换成10Ω，则滑动变阻器的滑片应该向______ (选填“左”或“右”)移动。完成5次实验，滑动变阻器的最大电阻应不小于______ Ω。
28.如图所示，甲是用“伏安法”测量未知电阻Rx的实物电路图。

(1)请用笔画线代替导线，将图甲中的实物电路连接完整。
(2)闭合开关前，应将滑动变阻器的滑片移到______ 处。
(3)排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为______ A。则未知电阻Rx= ______ Ω。
(4)若实验中电压表损坏，利用其它的原有器材也能测出未知电阻Rx的阻值。实验电路如图丙所示(滑动变阻器最大阻值为R0，电源电压未知且不变)，请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；
②闭合开关S，将滑动变阻器的滑片P移到______ ，记录电流表示数I2；
③写出待测电阻的表达式Rx= ______ (用已知量和测量量符号表示)。
29.氢燃料被公认为是21世纪最理想的能源。某氢燃料新能源公交车匀速直线运行2000m从A站到B站，公交车匀速行驶时受到的牵引力F=1.4×104N，消耗氢燃料0.5kg(氢的热值是1.4×108J/kg)。求此过程中：
(1)牵引力所做的功；
(2)氢燃料完全燃烧放出的热量；
(3)汽车发动机的效率。
30.如图甲所示，这是物理兴趣小组设计的简易坐位体前屈测仪。其内部简化电路原理图如图乙所示。测试中，被测试的同学向前推动测试仪的滑块(滑动变阻器的滑片)，用电压表的示数来反映被测试的同学的成绩。电源电压恒为6V，滑动变阻器R1的滑片P每移动1cm电阻变化0.5Ω，定值电阻R2的阻值为15Ω。
(1)当滑片P位于最左端时，电流表的示数是多少？
(2)某同学测试时，从最左端推动滑片P向右移动了20cm，此时电压表的示数是多少？
(3)另一同学测试时，电压表的示数为3V，则该同学从最左端推动滑片P向右移动的距离是多少？

31.如图1所示，电源电压保持不变，定值电阳R1=10Ω，R2=5Ω.滑动变阻器R的规格为“30Ω2.5A”。电流表A2选用0-3A的量程，电压表选用0～15V的量程。闭合全部开关，电流表A1的示数为1A.求：
(1)电源电压。
(2)若将表盘如图2所示的电流表A3接入电路，闭合全部开关，改变滑片位置，A3的指针恰好指在满偏的三分之二处，变阻器接入电路的可能值。
(3)用一个新的电源替代原来的电源，只闭合S.在保证电路安全的情况下，电源电压的最大值。
答案和解析

1.【答案】B
【解析】解：A、米粒在水中翻滚，我们能直接看到米粒，米粒不是分子，故A错误；米粒翻滚，因为水对流作用，带动米粒翻滚。
B、酒香不怕巷子深，是酒的分子在不停地做无规则运动的结果，故B正确；
C、柳絮飞扬，我们能直接看到柳絮，柳絮不是分子，故C错误；
D、树叶落下，我们能直接看到树叶，树叶不是分子，故D错误；
故答案为：B。
一切物质的分子都在永不停息地做无规则运动，分子非常小，直接用肉眼看不到。
本题考查了分子在永不停息地做无规则运动的知识，锻炼了学生学以致用的能力，属基础知识的考查。
2.【答案】D
【解析】解：因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，能有效调节周围环境的气温。
故选：D。
水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少。
本题考查了水的比热容的特点，通过本题可使学生认识到湿地的重要性。
3.【答案】C
【解析】解：
水沸腾时壶盖被顶起，是水蒸气的内能转化为壶盖的机械能，能量的转化与热机的做功冲程能量转化相同；
A、图中汽油机进气门开启，气体流入汽缸，是吸气冲程，故A不符合题意；
B、图中汽油机两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，即机械能转化为内能，故B不符合题意；
C、图中汽油机两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，即内能转化为机械能，故C符合题意；
D、图汽油机排气门开启，气体流出汽缸，是排气冲程，故D不符合题意。
故选：C。
当对物体做功时，机械能转化为物体的内能，物体的内能增大；当物体对外做功时，物体的内能转化为机械能，物体的内能减小；
在内燃机的做功冲程中能量转化关系是内能转化为机械能。
本题考查了内燃机的四个冲程的判断，解决此题需要结合内燃机的四个冲程工作特点、改变物体内能的方式和能量的转化进行分析解答。
4.【答案】A
【解析】解：A、一切物体的分子都在不停地做无规则运动，故A正确；
B、露珠成球形说明分子间存在吸引力，故B错误；
C、柳絮飞扬是机械运动，不是分子的运动，故C错误；
D、当分子间的距离大于分子直径的10倍时，分子间的作用力就变得十分微弱了，“破镜不能重圆”就是分子间的距离太大，作用力变得十分微弱的缘故，故D错误。
故选：A。
(1)一切物体的分子都在不停地做无规则运动，温度越高，分子的运动越剧烈，分子的运动肉眼看不到；
(2)分子之间存在着相互作用的引力和斥力，如果分子之间的距离大于分子直径的10倍时，分子间的作用力就变得十分微弱了。
本题考查了分子动理论的相关内容，是一道基础题。
5.【答案】C
【解析】解：A、火箭加速升空过程中，速度增加，处于非平衡状态，故A错误；
B、氢的热值高，相同质量的氢与其它燃料相比，完全燃烧放出的热量多，所以发射火箭用液体氢作燃料，故B错误；
C、返回舱返回时，返回舱与大气层摩擦做功，温度升高，内能增大，故C正确；
D、神舟飞船加速升空过程中，宇航员费俊龙质量不变，惯性不变，故D错误。
故选：C。
(1)根物体处于静止或匀速直线运动的状态叫平衡状态；
(2)氢的热值高是常被用作火箭燃料的原因；
(3)做功可改变物体的内能；
(4)惯性的大小只与物体的质量有关，质量越大，惯性越大。
本题主要考查了对火箭发射时能量转化、热值的理解、做功改变内能的认识等，难度不大。
6.【答案】D
【解析】解：A、太阳能电池板将太阳能转化为电能，故A正确；
B、给蓄电池充电，蓄电池将电能转化为化学能，故B正确；
C、蓄电池放电，蓄电池将化学能转化为电能，故C正确；
D、小风扇工作时将电能转化为机械能，故D错误。
故选：D。
(1)太阳能电池板将太阳能转化为电能；
(2)给蓄电池充电，蓄电池将电能转化为化学能；蓄电池放电，蓄电池将化学能转化为电能；
(3)小风扇工作时将电能转化为机械能。
本题考查了能量的转化和转移，属于基础题，要求掌握。
7.【答案】D
【解析】解：甲带正电，由图可知，甲乙是排斥的，所以乙带正电；甲丙相互吸引，则丙可以带负电，也可以不带电，故D正确。
故选：D。
排斥的一定带同种电荷，吸引的可能带异种电荷，可能一个带电，一个不带电。根据上面的两个规律进行判断。
本题的关键是知道相互吸引的情况有两种，所以相互排斥的物体一定带同种电荷，相吸的物体可能带异种电荷，可能是带电体吸引轻小物体。
8.【答案】A
【解析】解：
只有当人脸识别通过、体温在正常范围都满足时(即两个开关都闭合)，系统才会启动电动机打开闸门；
当人脸识别不通过或体温不正常时(即只要有一个开关断开)，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，故A正确。
故选：A。
由题意可知，只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，说明开关S1、S2相互影响、不能独立工作即为串联，据此进行解答。
本题考查了根据要求设计电路，关键是明确两开关的连接方式。
9.【答案】A
【解析】解：
A、若将A、B接入电路，滑动触头顺时针转动时，滑动变阻器接入电路的电阻丝变长，电阻变大，故A符合题意；
B、若将B、C接入电路，顺时针向右滑动触头，滑动变阻器接入电路的电阻丝变短，电阻变小，故B不符合题意；
C、若将A、B接入电路，逆时针向左滑动触头时，滑动变阻器接入电路的电阻丝变短，电阻变小，故C不符合题意；
D、若将A、C接入电路，逆时针向左滑动触头时，滑动变阻器接入电路电阻丝的长度不变，电阻大小不变，故D不符合题意。
故选：A。
电位器的实质是滑动变阻器；根据滑动变阻器接法和滑片的移动方向判定滑动变阻器接入电路电阻的变化。
此题考查学生对于滑动变阻器的理解和掌握。熟知使用和接线原则是解题关键。
10.【答案】C
【解析】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流。
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针偏转相同，
所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数为1.5A，即干路电流I=1.5A，
L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数为0.3A，即通过L2的电流I2=0.3A，故A错误；
则并联电路中干路电流等于各支路电流之和可得，通过L1的电流：
I1=I-I2=1.5A-0.3A=1.2A，故BD错误，C正确。
故选：C。
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，根据并联电路的电流特点和两个电流表的指针在同一个位置确定两表量程、对应的分度值，再根据指针位置读数，进一步根据并联电路的电流特点求出灯L1中的电流。
本题考查了并联电路的电流特点和电流表的读数，会确定两电流表的量程是关键。
11.【答案】C
【解析】解：由电路图可知，闭合开关S，灯泡与滑动变阻器R并联，电压表测电源两端的电压，电流表测变阻器R支路的电流。
因电源电压保持不变，
所以，滑片移动时，电压表的示数不变，故A错误；
因并联电路中各支路两端的电压相等，
所以，滑片移动时，灯泡和滑动变阻器两端的电压相等，
因并联电路中各支路独立工作、互不影响，
所以，通过小灯泡的电流不变，故D错误；
当滑动变阻器的滑片P向右移动时，变阻器R接入电路中电阻变大，
由I=UR可知，通过滑动变阻器的电流变小，即电流表的示数变小，故C正确；
则电压表和电流表的示数的比值变大，故B错误。
故选：C。
由电路图可知，闭合开关S，灯泡与滑动变阻器R并联，电压表测电源两端的电压，电流表测变阻器R支路的电流。根据电源电压保持不变可知滑片移动时电压表的示数变化，根据并联电路的电压特点可知灯泡和滑动变阻器两端的电压变化，根据并联电路中各支路独立工作、互不影响可知通过小灯泡的电流变化，根据滑片的移动可知变阻器接入电路中的电阻变化，根据欧姆定律可知通过滑动变阻器的电流变化，进一步得出电压表和电流表的示数的比值变化。
本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键。
12.【答案】C
【解析】解：由图可知开关闭合后两灯都发光，b表不能是电流表，否则会使电源短路，所以b是电压表；而a表如果为电压表，则会造成电路处于开路状态，所以a应是电流表。
故选：C。
电压表与被测用电器并联，并且在电路中相当于开路；电流表与被测用电器串联，并且在电路中相当于导线；
根据电压表和电流表的正确使用方法以及在电路中的作用进行分析。
解决本类题的关键是牢记电压表和电流表的正确使用方法，并且能够识别串并联电路。
13.【答案】C
【解析】解：由电路图可知，闭合开关S，定值电阻与滑动变阻器串联，电流表测量电路电流，电压表测量定值电阻两端电压；
A、当滑动变阻器R滑的滑片P移到a端时，电路中只有定值电阻R接入，由I=UR可得，电源电压：U=IR=0.6A×10Ω=6V，故A错误；
BD、当滑片P移到b端时，电阻R与滑动变阻器R滑串联在电路中，
此时电阻R两端电压(电压表表的示数)：UR=I'R=0.2A×10Ω=2V，故D错误，
因串联电路两端电压等于各部分电压之和，所以此时滑动变阻器R滑两端电压：U滑=U-UR=6V-2V=4V，
则滑动变阻器的最大阻值：R滑=U滑I'=4V0.2A=20Ω，故B错误；
C、当滑片P移到中点时，电阻R与滑动变阻器的一半阻值串联，
因串联电路的总电阻等于各分电阻之和，所以电路的总电阻：R总=R+12R滑=10Ω+12×20Ω=20Ω，
电流表的示数：I″=UR总=6V20Ω=0.3A，故C正确。
故选：C。
根据电路图可知，闭合开关S，定值电阻与滑动变阻器串联，电流表测量电路电流，电压表测量定值电阻两端电压；
(1)当滑动变阻器R滑的滑片P移到a端时，电路中只有定值电阻R接入，根据欧姆定律求出电源电压；
(2)当滑片P移到b端时，电阻R与滑动变阻器R滑串联在电路中，根据欧姆定律求出电阻R两端电压(电压表表的示数)，再根据串联电路的电压特点求出滑动变阻器R滑两端电压，再根据欧姆定律求出滑动变阻器的最大阻值；
(3)当滑片P移到中点时，电阻R与滑动变阻器的一半阻值串联，根据串联电路电阻的特点和欧姆定律求出电路中的电流，即电流表的示数。
本题涉及的知识点有串联电路、欧姆定律、滑动变阻器滑片的移动改变了连入电路的电阻大小，从而改变了电路中的电流，分析时注意判断滑片在左端和右端的电路连接。
14.【答案】CD
【解析】解：A、热值是燃料的特性，只与燃料的种类有关，与质量多少、是否燃烧、是否完全燃烧都没有关系，用煤气灶烧水时，煤气燃烧越充分，其热值不变，故A错误；
B、热量不能说“含有”，只能说传递了多少热量，故B错误；
C、内能和温度有关，任何物体都有内能，故C正确；
D、能量在转化和转移的过程中总会有损耗，例如电动机的工作原理就是电能转化为机械能，但是因为机械之间存在摩擦，摩擦生热，所以有一部分电能转化为内能，而这部分的能量转化是我们不需要的，所以可以称这部分能量损耗了。但能量的总量总保持不变，故D正确。
故选：CD。
(1)热值是燃料的一种特性，与燃料的种类有关，而与质量大小、燃烧程度无关；
(2)热量不能说“含有”，只能说传递了多少热量；
(3)任何物体都有内能；
(4)自然界中存在不同形式的能量，各种不同的能量可以相互转化，同种能量也可在不同物体间进行转移，在转化和转移的过程中，能量的总量保持不变。
本题考查热值、内能、热量等知识，是一道综合题。
15.【答案】BC
【解析】解：A、摩擦起电的实质，并不是创造了电，只是通过摩擦，使电子由一个物体转移到另一个物体，得到电子的物体带负电，失去电子的物体带正电，故A错误；
B、验电器是利用同种电荷相互排斥工作的，故B正确；
C、物理学中规定，毛皮摩擦过的橡胶棒带的电荷为负电荷，故C正确；
D、导体中电荷的定向移动形成了电流，故D错误。
故选：BC。
(1)摩擦起电是由于不同物质的原子核对核外电子的束缚本领不同造成的，在摩擦的过程中束缚本领强的得电子带负电，束缚本领弱的失电子带正电；
(2)验电器的工作原理是同种电荷相互排斥；
(3)毛皮摩擦过的橡胶棒带的电荷为负电荷；
(4)导体中电荷的定向移动形成了电流。
此题主要考查的是学生对摩擦起电、验电器的原理、电流的形成等知识的理解和掌握，基础性题目，难度不大。
16.【答案】AC
【解析】解：由图示和题意可知，灯泡L和电动机M串联，一段时间后灯L熄灭；电路只有一处故障，且只发生在灯L或电动机M上，则可能是灯泡L短路、灯泡L断路或者电动机M断路；
现用一只规格相同且完好的灯L1替换灯L，则：
若灯L1不亮，说明电路不通，则故障只能是电动机M断路，故C正确，D错误；
若灯L1亮，说明其它电路是通的，即电动机M肯定完好，故障只能在原来的灯泡L上，灯L可能是短路或断路，故A正确、B错误。
故选：AC。
由图示和题意可知，灯泡L和电动机M串联，一段时间后灯L熄灭；电路只有一处故障，且只发生在灯L或电动机M上，则可能是灯泡L短路、灯泡L断路或者电动机M断路；根据换上的完好灯泡L1的发光情况进行判断。
本题考查了电路故障的判断，了解短路或断路对电路的影响是本题的关键。
17.【答案】摩擦起电  吸引轻小物体
【解析】解：小型电扇的扇叶上吸附了较多的灰尘，是由于扇叶在转动过程中和空气摩擦而带电，此现象叫做摩擦起电；带电体能够吸引轻小物体，所以会吸附灰尘。
故答案为：摩擦起电；吸引轻小物体。
物体由于摩擦而带电的现象叫做摩擦起电，带电体能够吸引轻小物体。
本题主要考查了摩擦起电的知识点，要注意带电体的性质。
18.【答案】并联  变小
【解析】解：各个教室的广播同时开始播放，同时停止，但一个教室广播坏了，不工作，不影响其他教室，则各个教室大的广播之间是并联的。若拔掉其中一个教室的广播则总电流将变小。
故答案为：并联；变小。
(1)串联电路中各用电器相互影响，并联电路中的用电器是互不影响的。
(2)并联电路干路电流等于各支路电流之和，用电器越多，电路电流越大。
本题考查并联电路的特征与并联的电流特点，属于中档题。
19.【答案】热传递  3.4×103
【解析】解：将酒盏漂浮在清冽的溪水上随溪流动时，酒放出热量，其内能减少，温度降低，这是通过热传递的方式改变酒的内能；
酒放出的热量：Q放=c酒m(t0-t)=3.4×103J/(kg⋅℃)×100×10-3kg×(30℃-20℃)=3.4×103J。
故答案为：热传递；3.4×103。
(1)做功和热传递都可以改变物体的内能；
(2)根据Q放=cm(t0-t)求出酒放出的热量。
本题考查了改变物体内能的方式以及热量的计算，是一道基础题。
20.【答案】负  由B到A
【解析】解：(1)用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器A的金属球时，验电器也带上负电，即验电器A的两个金属箔片上都带上了负电；
(2)连接的瞬间，A带的负电减少，说明电子从A到B移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向由B到A。
故答案为：负；由B到A。
(1)用丝绸摩擦过的玻璃棒带正电；用毛皮摩擦过的橡胶棒带负电。
(2)人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反。
本题考查的是正电荷和负电荷、电流方向的掌握情况。在金属导体中，能够自由移动的电荷是负电荷(自由电子)，所以在金属导体中，电流的方向始终与自由电荷的运动方向相反。
21.【答案】B  1.2
【解析】解：图中电压表的指针向右偏转，说明与电压表正接线柱相连的B金属片是该电池的正极；
由图知，电压表选择的是小量程，分度值是0.1V，此时的示数是1.2V。
故答案为：B；1.2。
据电压表的正确使用规则可知，电流必须从正接线柱流入、从负接线柱流出。
先判断电压表的量程，而后据分度值读出此时的示数
本题考查了水果电池正负极的判断及电压表的读数，难度不大。
22.【答案】35  1.75
【解析】解：(1)若将两只电阻串联时，电路电流只能允许最大为1A，
∵I=UR，
∴电路两端允许加的最大电压：
U=I最大(R甲+R乙)=1A×(15Ω+20Ω)=35V；
(2)∵I=UR，
∴U额1=I1R1=1A×15Ω=15V，
U额2=I2R2=1.5A×20Ω=30V，
若将两只电阻并联时，电路电压只能允许是较小的额定电压，
∴两端允许加的最大电压U=15V，
此时流过电阻的电流：
I1=I1额=1A，
I2=UR2=15V20Ω=0.75A，
干路电流I=I1+I2=1A+0.75A=1.75A。
故答案为：35；1.75。
(1)两电阻串联时，流过电路的电流应等于较小的额定电流，然后由串联电路特点及欧姆定律求出电路两端允许加的最大电压；
(2)已知电阻的阻值及额定电流，由U=IR求出电阻两端的电压；两电阻并联时所加的电压应等于较小的额定电压；由欧姆定律及并联电路的特点求出干路电流。
本题考查了串并联电路的特点、欧姆定律的应用，为保证安全，电阻串联时流过电路的电流应为电阻允许电流中的较小者，电阻并联时，并联电压应为电阻额定电压较小者。
23.【答案】解：根据实物图可知，电流从电源的正极出发，经过开关后分成两条支路，一条经过灯泡和电流表，一条经过另一个灯泡，汇合后流回电源的负极，电路图如下所示：
。
【解析】由实物图分析开关、电流表、灯泡的连接方式，然后按连接顺序画出电路图。
此题考查的是根据实物图画电路图，属于基本技能，分析实物连接，明确连接关系，是画出正确电路图的关键。
24.【答案】解：由题意可知，要求滑片P向右端滑动时，电流表的示数变大，则滑动变阻器应接右下接线柱，并串联在电路中，如图所示：

【解析】滑动变阻器要一上一下连接，根据滑片P向右端滑动时，电流表的示数变大，确定所选的接线柱。
本题考查了实物电路中滑动变阻器的连接，对滑动变阻器，其有效部分主要由下端的接线柱决定。
25.【答案】秒表  质量  加热时间  转换  a
【解析】解：(1)使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法，故要完成该实验除了如图甲所示的器材外，还需要的测量工具有天平和秒表。
根据比较吸热能力的方法，要控制不同物质的质量相同，实验时，应该控制两个玻璃杯中装的两种液体质量相同(不同物质密度不同，根据m=ρV，体积相同的不同物质质量不同)；
(2)实验中可通过加热时间反应物质吸收热量的多少，这是科学探究中常见的转换法；
(3)分析图乙可知，升高相同的温度，a加热时间长，a的比热容大，根据Q=cmΔt，在质量和升高的温度相同时，a吸热多，故a液体更适合作发动机的冷却液。
故答案为：(1)秒表；质量；(2)加热时间；转换；(3)a。
(1)(2)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(3)根据比较吸热能力的方法结合图乙确定哪种物质的比热容大，根据Q=cmΔt分析回答。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法和Q=cmΔt的运用，为热学中的重要实验。
26.【答案】断开开关  L1断路  电流表的正负接线柱接反了  0.24  换用不同的灯泡测量多组数据  不变
【解析】解：(1)在连接电路时，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关；
(2)将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，说明L1所在支路断路，因为是并联电路，不可能是L1所在支路短路；
(3)闭合开关后，电流表的指针偏转如图乙所示，发生反向偏转，说明：电流表正负接线柱接反了；在排除故障后，电流表的示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；
(4)实验中，只测量了一组数据得出的结论具有偶然性，改进方法：为了使结论更有说服力，更具普遍性，应换用不同的灯泡测量多组数据；
(5)当S断开时，只有灯泡L1接入电路，两个电流表都测L1的电流；当S闭合时，两个灯泡并联，电流表A1还测L1的电流，L1两端的电压不变、电阻不变，根据欧姆定律I=UR可知，A1示数不变。
故答案为：(1)断开开关；(2)L1断路；(3)电流表的正负接线柱接反了；0.24；(4)换用不同的灯泡测量多组数据；(5)不变。
(1)刚接好最后一根导线，表的指针就发生了偏转，说明连电路的时候开关是闭合的；
(2)甲图中两个灯泡并联，闭合开关后，一灯亮一灯不亮，电流表示数是零，说明电表所在支路是断路；
(3)闭合开关后，电流表指针反偏，是正负接线柱接反了；根据图丙中电流表的接线柱判断量程和分度值，然后正确读数；
(4)只做一次实验，根据一组数据得出的结论不具有普遍性，要多次测量，根据多组数据，才能找到普遍规律；
(5)当S断开时，只有灯泡L1接入电路，两个电流表都测L1的电流；当S闭合时，两个灯泡并联，电流表A1还测L1的电流，A2测干路电流，根据并联电路电流、电压的特点，结合欧姆定律判断。
本题考查了探究并联电路电流规律的实验，要求学生会连接电路，会判断电路故障、能够根据开关的状态判断电路的连接方式、电表示数的变化。
27.【答案】定值电阻R断路  通过导体的电流与导体的电阻成反比  保护电路，调节电阻两端的电压不变  A  2.5V  右  35
【解析】解：(1)连接好电路，闭合开关后，电流表无示数，说明电路可能断路，电压表指针迅速偏转到最右端，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即其原因可能是定值电阻R断路；
(2)由图丙可知，电流与电阻的乘积为UV=IR=0.5A×5Ω=……=0.1A×25Ω=2.5V，为一定值，故可以得出实验结论：当电压一定时，通过导体的电流与导体的电阻成反比；
(3)此电路中，滑动变阻器的作用是：保护电路，调节电阻两端的电压不变；研究电流与电阻关系时要控制电压不变，因此每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察电压表，故选：A；由图像可知，定值电阻两端电压始终保持2.5V；
(4)将电阻从为5Ω，换成10Ω，阻值变大，根据串联分压原理可知定值电阻两端的电压将变大，为了完成实验，应增大滑动变阻器两端的电压，所以滑动变阻器接入电路的阻值变大，即滑片P应向右移动；
实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持UV=2.5V，根据串联电路电压的规律，滑动变阻器分得的电压：U滑=U-UV=6V-2.5V=3.5V，滑动变阻器分得的电压为电压表示数的3.5V2.5V=1.4倍，根据分压原理可知，当接入25Ω电阻时，滑动变阻器连入电路中的电阻为：R滑=1.4×25Ω=35Ω，即所选择的滑动变阻器的最大阻值不能小于35Ω；
故答案为：(1)定值电阻R断路；(2)通过导体的电流与导体的电阻成反比；(3)保护电路，调节电阻两端的电压不变；A；2.5V；(4)右；35。
(1)连接好电路，闭合开关后，电流表无示数，说明电路可能断路，电压表指针迅速偏转到最右端，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
(2)根据电流与电阻的乘积为一定值分析得出结论；
(3)根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变；所以滑动变阻器的作用是：保护电路，调节电阻两端的电压不变；所以应该看电压表；调节电压表示数不变；
(5)定值电阻变大，根据串联分压原理可知，滑动变阻器接入电路的阻值变大；探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出滑动变阻器分得的电压，根据分压原理，求出当接入25Ω电阻时滑动变阻器连入电路中的电阻。
本题探究“电流与电阻的关系”实验，考查了电路连接、电路故障、数据分析、功率的计算、控制变量法和欧姆定律的应用等知识。
28.【答案】阻值最大  0.24  10  b端 I2I1-I2R0
【解析】解：(1)滑动变阻器应和电流表串联，接线柱应该“一上一下”接入电路，如下图：

(2)为了保护电路，滑动变阻器的滑片应滑到阻值最大处；
(3)如图乙所示，电流表的量程为0～0.6A，分度值为0.02A，读数为0.24A；
由I=UR得未知电阻的阻值：Rx=UI=2.4V0.24A=10Ω；
(4)②根据题意可知，应将滑片移到b端，记录电流表示数I2。
③在步骤②中，闭合开关S，将滑动变阻器的滑片P移到b端，Rx被短路，只有R0工作，电流表示数为I2；
所以电源电压：U=I2R0，
在步骤①中，闭合开关S，将滑动变阻器的滑片P移到a端，两电阻并联，总电流为I1；
两次实验中，R0两端电压均等于电源电压，R0阻值不变，所以通过R0的电流均为I2，
根据并联电路的电流特点可得，通过待测电阻的电流Ix=I1-I2，
并联电路电压相等，则待测电阻两端的电压：Ux=U=I2R0，
所以待测电阻Rx=UxIx=I2I1-I2R0。
故答案为：
(1)如上图；(2)阻值最大；(3)0.24；10；(4)②b端；③I2I1-I2R0。
(1)滑动变阻器应和电流表串联，接线柱应该一上一下接入电路；
(2)为了保护电路，滑动变阻器的滑片应滑到电阻最大位置；
(3)弄清电流的量程和分度值，再读数；根据I=UR求出电阻值；
(4)闭合开关S，将滑片滑倒a端，两电阻并联；将滑片滑倒b端，Rx被短路，只有R0工作，根据并联电路的电流和电压特点求出待测电阻的阻值。
此题主要是对学生电路图连接、电路故障分析、电流表读数、欧姆定律应用和设计实验能力的考查，中考常见题型。
29.【答案】解：( 1 )牵引力所做的功：W=Fs=1.4×104N×2000m=2.8×107J；
( 2 )氢燃料完全燃烧放出的热量：Q放=mq=0.5kg×1.4×108J/kg=7×107J；
( 3 )汽车发动机的效率：η=WQ放×100%=2.8×107J7×107J×100%=40%。
答：(1)牵引力所做的功为2.8×107J；
(2)氢燃料完全燃烧放出的热量为7×107J；
(3)汽车发动机的效率为40%。
【解析】(1)根据W=Fs求出牵引力所做的功；
(2)根据Q放=mq求出氢燃料完全燃烧放出的热量；
(3)根据效率公式求出汽车发动机的效率。
本题考查功的计算、燃料完全燃烧放热的计算以及热机效率的计算，是一道基础题。
30.【答案】解：电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测量滑动变阻器两端电压，电流表测量电路电流；
(1)当滑片P位于最左端时，电路为定值电阻R2的简单电路，
根据欧姆定律可得此时通过电路的电流：I=UR2=6V15Ω=0.4A，
即电流表示数为0.4A；
(2)滑片P每移动1cm，R1的电阻变化0.5Ω，某同学测试时，从最左端推动滑片P向右移动20cm，此时滑动变阻器接入电路的电阻：R1=0.5Ω/cm×20cm=10Ω，
串联电路总电阻等于各部分电阻之和，根据欧姆定律可得此时通过电路的电流：
I'=UR1+R2=6V10Ω+15Ω=0.24A，
此时滑动变阻器两端的电压：U1=I'R1=0.24A×10Ω=2.4V，
即电压表示数为2.4V；
(3)当电压表示数为3V时，因串联电路两端电压等于各部分电压之和，所以定值电阻R2两端电压：U2=U-U1=6V-3V=3V，
电路中电流：I″=U2R2=3V15Ω=0.2A，
根据欧姆定律可得此时滑动变阻器的阻值：，
滑片P每移动1cm，R1的电阻变化0.5Ω，则移动的距离L=15Ω0.5Ω/cm=30cm。
答：(1)当滑片P位于最左端时，电流表的示数为0.4A；
(2)某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数为2.4V；
(3)另一同学测试时，电压表的示数为3V，则该同学从最左端推动滑片P向右移动的距离是30cm。
【解析】电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测量滑动变阻器两端电压，电流表测量电路电流；
(1)当滑片P位于最左端时，电路为定值电阻的简单电路，根据欧姆定律可得此时通过电路的电流；
(2)滑片P每移动1cm，R1的电阻变化0.5Ω，某同学测试时，从最左端推动滑片P向右移动20cm，据此计算此时滑动变阻器接入电路的电阻，根据串联电路电阻规律结合欧姆定律计算此时通过电路的电流，进一步计算滑动变阻器两端的电压；
(3)根据串联分压原理可知当电压表示数为3V时，根据串联电路电压规律计算定值电阻两端的电压，根据欧姆定律计算此时通过电路的电流，进一步计算此时滑动变阻器的阻值，结合长度与距离关系得出移动的距离。
本题考查了串联电路的特点、欧姆定律的应用，关键是能将长度和电阻大小进行转换。
31.【答案】解：(1)由电路图可知，闭合全部开关，R2被短路，滑动变阻器R和定值电阻R1并联，电流表A1测通过R1的电流I1=1A，电压表测电源电压，
由欧姆定律得，电源电压：U=I1R1=1A×10Ω=10V。
(2)将A3接入电路，开关全部闭合，由题意知，有两种连接方法：
①当A3串联在干路中时，由于I1=1A，则A3选用0～3A的量程，
由题意知，干路中的电流：I=23×3A=2A，
通过滑动变阻器的电流：I滑1=I-I1=2A-1A=1A，
此时滑动变阻器的阻值：R滑1=UI滑1=10V1A=10Ω；
②当A3与R串联时，A3可选用0～3A和0～0.6A的量程：
若A3选用0～3A，则有I滑2=2A，
此时滑动变阻器的阻值：R滑2=UI滑2=10V2A=5Ω；
若A3选用0～0.6A，则有I滑3=0.4A，
此时滑动变阻器的阻值：R滑3=UI滑3=10V0.4A=25Ω，
所以，变阻器接入电路的阻值可能为10Ω、5Ω、25Ω。
(3)只闭合S时，R和R2串联，电压表测R两端的电压，电流表A2测电路中的电流，由题意知，电路中的最大电流：I最大=2.5A，
当电压表示数最大时，即UV=15V，新电源电压最大，此时R2两端的电压：
U2=I最大R2=2.5A×5Ω=12.5V，
则新电源电压的最大值：U最大=UV+U2=15V+12.5V=27.5V。
答：(1)电源电压为10V；
(2)变阻器接入电路的可能值为10Ω、5Ω、25Ω；
(3)在保证电路安全的情况下，电源电压的最大值为27.5V。
【解析】本题主要考查动态电路分析和欧姆定律的应用，难点是电表量程的判断及电源电压最大值的判断，需要分情况讨论，有一定的难度。
(1)由电路图可知，闭合全部开关，R2被短路，滑动变阻器R和定值电阻R1并联，电流表A1测通过R1的电流，电压表测电源电压，由欧姆定律求出电源电压：U=I1R1=1A×10Ω=10V。
(2)将A3接入电路，开关全部闭合，由题意知，有两种连接方法：当A3串联在干路中时，根据并联电路特点和欧姆定律求出滑动变阻器接入的阻值；
当A3与R串联时，A3可选用0～3A和0～0.6A的量程，再利用欧姆定律求出滑动变阻器接入的阻值；
(3)只闭合S时，R和R2串联，电压表测R两端的电压，电流表A2测电路中的电流，由题意知电路中的最大电流，当电压表示数最大时，新电源电压最大，根据欧姆定律和串联电路电压特点求出电源电。
