四川省雅安市天立中学2022-2023学年高二上学期第三次月考物理试题（B）（月考）

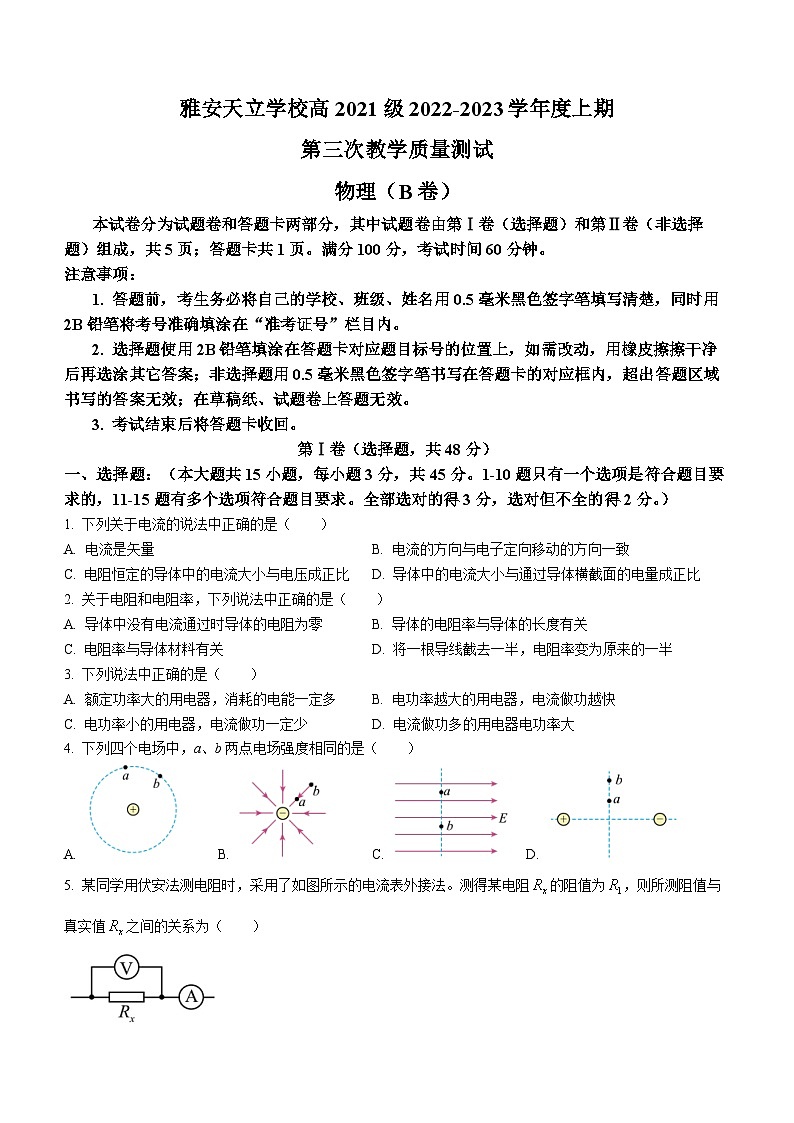

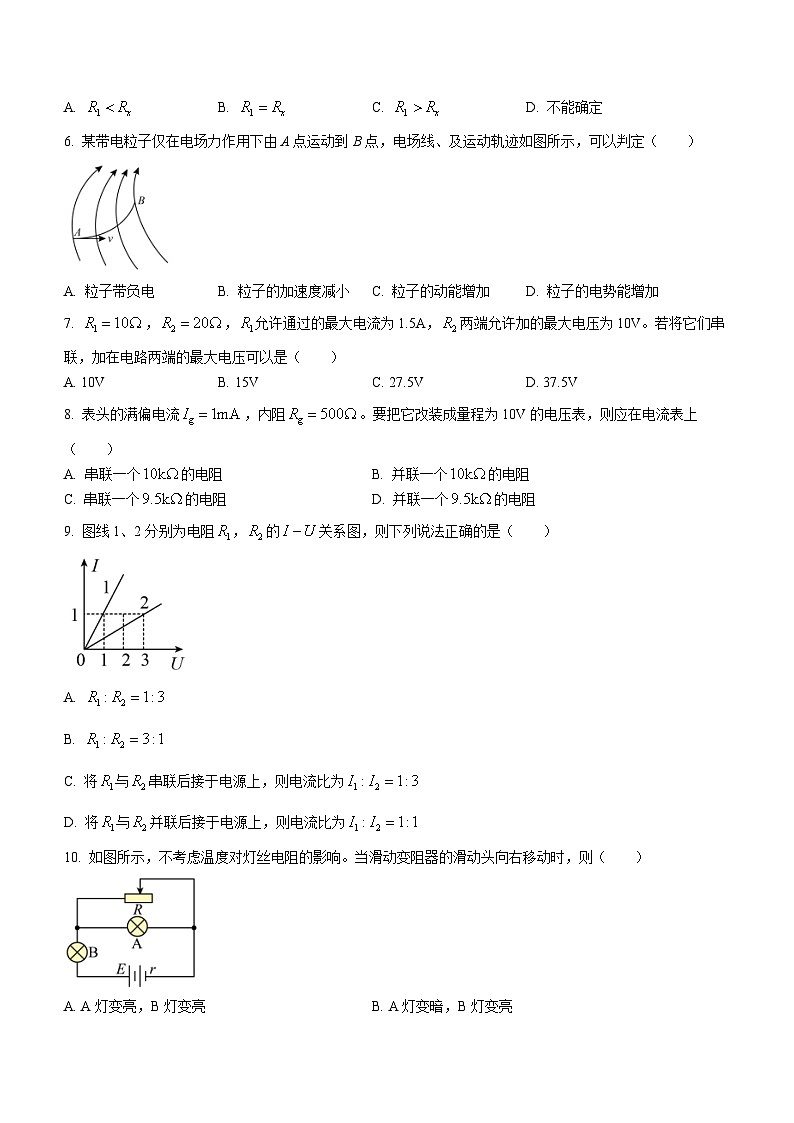

雅安天立学校高2021级2022-2023学年度上期第三次教学质量测试物理（B卷）本试卷分为试题卷和答题卡两部分，其中试题卷由第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）组成，共5页；答题卡共1页。满分100分，考试时间60分钟。注意事项：1. 答题前，考生务必将自己的学校、班级、姓名用0.5毫米黑色签字笔填写清楚，同时用2B铅笔将考号准确填涂在“准考证号”栏目内。2. 选择题使用2B铅笔填涂在答题卡对应题目标号的位置上，如需改动，用橡皮擦擦干净后再选涂其它答案；非选择题用0.5毫米黑色签字笔书写在答题卡的对应框内，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。3. 考试结束后将答题卡收回。第Ⅰ卷（选择题，共48分）一、选择题：（本大题共15小题，每小题3分，共45分。1-10题只有一个选项是符合题目要求的，11-15题有多个选项符合题目要求。全部选对的得3分，选对但不全的得2分。）1. 下列关于电流的说法中正确的是（    ）A. 电流是矢量  B. 电流的方向与电子定向移动的方向一致C. 电阻恒定的导体中的电流大小与电压成正比 D. 导体中的电流大小与通过导体横截面的电量成正比2. 关于电阻和电阻率，下列说法中正确的是（    ）A. 导体中没有电流通过时导体的电阻为零 B. 导体的电阻率与导体的长度有关C. 电阻率与导体材料有关 D. 将一根导线截去一半，电阻率变为原来的一半3. 下列说法中正确的是（    ）A. 额定功率大的用电器，消耗的电能一定多 B. 电功率越大的用电器，电流做功越快C. 电功率小的用电器，电流做功一定少 D. 电流做功多的用电器电功率大4. 下列四个电场中，a、b两点电场强度相同的是（    ）A.  B.  C.  D. 5. 某同学用伏安法测电阻时，采用了如图所示的电流表外接法。测得某电阻的阻值为，则所测阻值与真实值之间的关系为（    ）A.  B.  C.  D. 不能确定6. 某带电粒子仅在电场力作用下由A点运动到B点，电场线、及运动轨迹如图所示，可以判定（    ）A. 粒子带负电 B. 粒子的加速度减小 C. 粒子的动能增加 D. 粒子的电势能增加7. ，，允许通过的最大电流为1.5A，两端允许加的最大电压为10V。若将它们串联，加在电路两端的最大电压可以是（    ）A. 10V B. 15V C. 27.5V D. 37.5V8. 表头的满偏电流，内阻。要把它改装成量程为10V的电压表，则应在电流表上（    ）A. 串联一个的电阻 B. 并联一个的电阻C. 串联一个的电阻 D. 并联一个的电阻9. 图线1、2分别为电阻，的关系图，则下列说法正确的是（    ）A. B. C. 将与串联后接于电源上，则电流比为D. 将与并联后接于电源上，则电流比为10. 如图所示，不考虑温度对灯丝电阻的影响。当滑动变阻器的滑动头向右移动时，则（    ）A. A灯变亮，B灯变亮  B. A灯变暗，B灯变亮C. A灯变暗，B灯变暗  D. A灯变亮，B灯变暗11. 下列关于电源电动势的说法，正确的是（    ）A. 电动势是表示电源将其他形式的能转化为电能本领大小的物理量B. 外电路短路时的路端电压等于电源的电动势C. 电动势数值上等于闭合电路内外电压之和D. 内电阻越大，则路端电压越接近电源电动势12. 让平行板电容器正对的两极板带电后，静电计的指针偏转一定角度。不改变A、B两板所带电荷量，且保持两板在竖直平面内。现要使静电计指针偏转角变大，下列做法中可行的是（    ）A. 保持B板不动，A板向下平移B. 保持B板不动，A板向左平移C. 保持B板不动，A板向右平移D. 保持A、B两板不动，在A、B之间插入一块绝缘介质板13. 将一电源与一电阻箱连接成闭合回路，测得电阻箱所消耗功率P与电阻R变化的曲线如图所示，由此可知（    ）A. 电源的电动势为45VB. 电源的内阻等于C. 电阻箱的电阻为和时，电源的输出功率相等D. 电阻箱所消耗功率P最大时，电源效率等于50%14. 如图所示，直线M为某电源的图线，直线N为某电阻R的图线。用该电源和该电阻R组成闭合电路后，该电阻R正常工作。下列说法正确的是（    ）A. 该电源的电动势为2V  B. 该电源的内阻为C. 该电阻R的阻值为 D. 该电源的输出功率为4W15. 如图所示的电路中，电压表和电流表均为理想电表，电源内阻不能忽略。当闭合开关S后，若将滑动变阻器的滑片向下调节，则下列叙述正确的是（    ）A. 电压表和电流表的示数都增大 B. 灯变暗，电流表的示数增大C. 灯变亮，电压表的示数减小 D. 电源的效率增大，电容器所带的电荷量增加二、实验题（2小题，共18分）16. 利用实验仪器进行测量时，准确读取数据十分重要。（1）用游标卡尺测某金属管的内径，示数如图所示。则该金属管的内径为______mm。（2）用螺旋测微器测金属丝的直径，示数如图所示。则该金属丝的直径为______mm。17. 某同学通过实验测定一个阻值约为的电阻的阻值。（1）现有电源（4V，内阻可不计），滑动变阻器（，额定电流2A），开关和导线若干以及下列电表。A. 电流表（0~3A，内阻约） B. 电流表（0~0.6A，内阻约）C. 电压表（0~3V，内阻约） D. 电压表（0~15V，内阻约）为减小测量误差，在实验中，电流表应选用______，电压表应选用______（选填器材前的字母）；实验电路应采用图中的______（选填“甲”或“乙”）。（2）接通开关，改变滑动变阻器滑片P的位置，并记录对应的电流表示数I、电压表示数U。某次电表示数如上面右图所示，可得该电阻的测量值______。（保留两位有效数字），测出的比真实值______（选填“偏大”、“偏小”或“相等”）。（3）该同学利用以上器材所示电路来测另一电源的电动势和内阻。实验记录了6组数据，并根据这些数据画出了图线如图所示。根据图线求出电源的电动势______V，内阻______。三、计算题（本题共3小题，共37分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。）18. 如图所示，电路中，，，变阻器的最大阻值。（1）在变阻器的阻值R为多大时，变阻器上消耗的功率最大？最大为多大？（2）在变阻器的阻值R为多大时，定值电阻上消耗的功率最大？最大为多大？19. 如图所示，电源的电动势，内阻，定值电阻，，电容器的电容，开关S闭合。求：（1）电路的路端电压U和电阻消耗的电功率；（2）电容器所带的电荷量Q；（3）断开开关S后，通过电阻的电荷量。20. 虚线PQ、MN间存在如图所示的竖直匀强电场，一带电粒子质量为、电荷量为，从a点由静止开始经电压为的电场加速后，垂直进入匀强电场中，从虚线MN上的某点b（图中未画出）离开匀强电场时速度与电场方向成角。已知PQ、MN间距为20cm，带电粒子的重力忽略不计。求：（1）带电粒子刚进入匀强电场时的速率；（2）粒子在PQ、MN间运动的时间t，以及粒子离开匀强电场时沿电场线方向的分速度的大小；（3）PQ、MN间匀强电场的场强大小。 参考答案1-5. CCBCA    6-10. CBCAD11-15. AC   AB   BCD   CD   BC16. 31.4   0.44917. B  C  甲      偏小   1.48   0.5218.（1）     （2）0  【详解】（1）此种情况可以把归入电源内阻，这样变阻器上消耗的功率，也就是电源的输出功率。即当时，R消耗功率最大为：（2）定值电阻上消耗的功率可以表述为：，因为不变，当电流最大时功率最大，此时应有电路中电阻最小，即当时，上消耗的功率最大：19.（1）；；（2）；（3）【详解】（1）设干路中的电流为I，电路中电阻与并联后接入电路，与电容器串联则不接入电路，因此并联电阻为由全电路的欧姆定律有  代入数据解得，（2）由电容器的定义式有代入数据解得（3）断开开关S后，电容器通过和放电，则代入数据解得20.（1）；（2），；（3）【详解】（1）根据可得（2）设PQ、MN间的间距为d，则由于可得（3）联立及解得
