四川省雅安市天立高级中学2022-2023学年高二上学期第三次月考物理试题（B）（月考）

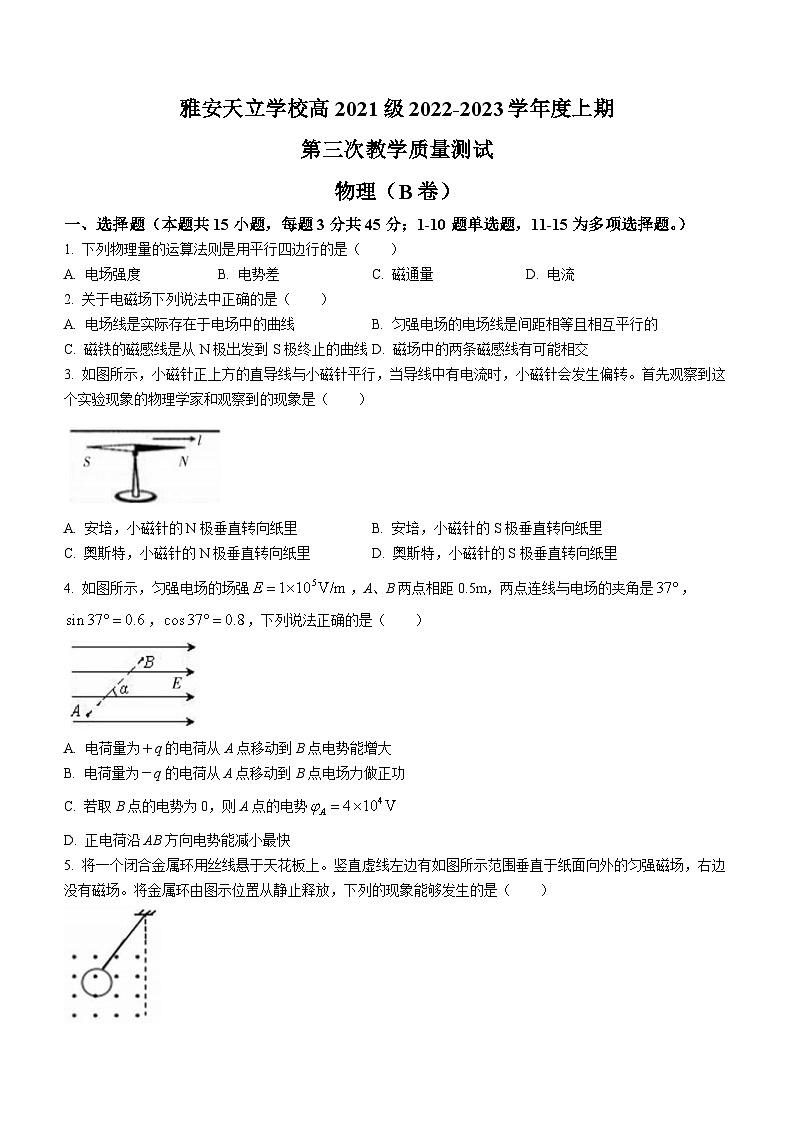

雅安天立学校高2021级2022-2023学年度上期第三次教学质量测试物理（B卷）一、选择题（本题共15小题，每题3分共45分；1-10题单选题，11-15为多项选择题。）1. 下列物理量的运算法则是用平行四边行的是（    ）A. 电场强度 B. 电势差 C. 磁通量 D. 电流2. 关于电磁场下列说法中正确的是（    ）A. 电场线是实际存在于电场中的曲线 B. 匀强电场的电场线是间距相等且相互平行的C. 磁铁的磁感线是从N极出发到S极终止的曲线 D. 磁场中的两条磁感线有可能相交3. 如图所示，小磁针正上方的直导线与小磁针平行，当导线中有电流时，小磁针会发生偏转。首先观察到这个实验现象的物理学家和观察到的现象是（    ）A. 安培，小磁针的N极垂直转向纸里 B. 安培，小磁针的S极垂直转向纸里C. 奥斯特，小磁针的N极垂直转向纸里 D. 奥斯特，小磁针的S极垂直转向纸里4. 如图所示，匀强电场的场强，A、B两点相距0.5m，两点连线与电场的夹角是，，，下列说法正确的是（    ）A. 电荷量为＋q的电荷从A点移动到B点电势能增大B. 电荷量为－q的电荷从A点移动到B点电场力做正功C. 若取B点的电势为0，则A点的电势D. 正电荷沿AB方向电势能减小最快5. 将一个闭合金属环用丝线悬于天花板上。竖直虚线左边有如图所示范围垂直于纸面向外的匀强磁场，右边没有磁场。将金属环由图示位置从静止释放，下列的现象能够发生的是（    ）A. 金属环在摆动中会产生感应电流B. 金属环的摆动幅度越来越小，小到某一数值后做等幅摆动C. 金属环的摆动不会停下来D. 金属环最后一次向左摆动时，最终停在平衡位置左侧某一点6. 如图所示电路，导线电阻不计，输入恒定电压，灯泡Z标有“3V 6W”字样，M为电动机。灯泡恰能正常发光时，电动机的输入功率为（    ）A. 6W B. 11W C. 16W D. 22W7. 如图所示，a、b、c三盏灯实际消耗的功率b、c相等，a是b的4倍。则a、b、c三盏灯的电阻之比为（    ）A.  B.  C.  D. 无法确定8. 质子和一价钠离子分别垂直进入同一匀强磁场中做匀速圆周运动。如果它们的圆周运动半径恰好相等，这说明它们在刚进入磁场时（    ）A. 速率相等 B. 动量大小相等 C. 动能相等 D. 质量相等9. 一个带电粒子，沿垂直于磁场的方向射入一匀强磁场。粒子的一段径迹如下图所示。径迹上的每一小段都可近似看成圆弧。由于带电粒子使沿途的空气电离，粒子的能量逐渐减小（带电量不变）。从图中情况可以确定（    ）A. 粒子从a到b，带正电 B. 粒子从a到b，带负电C. 粒子从b到a，带正电 D. 粒子从b到a，带负电10. 如图，一个枕形导体AB原来不带电。将它放在一个负点电荷的电场中，点电荷的电量为－Q，与AB中心O点的距离为R。由于静电感应，在导体A、B两端分别出现感应电荷，则达到静电平衡时（    ）A. 导体A端电势高于B端电势 B. 导体A端电势低于B端电势C. 感应电荷在O点产生的场强为0 D. 感应电荷在O点产生的场强大小为11. 在如图的各种电场中，A、B两点电场强度大小相等的是（    ）A.  B.  C.  D. 12. 在如图所示的电路中，电源电动势为E，内阻为r，将滑动变阻器的滑片向上滑动一些，稳定后（    ）A. 电压表和电流表的示数都变大 B. 电容器上的带电量变大C. 电源的总功率变大  D. 电源的输出功率一定变大13. 两个动能相同、所带电荷量大小相等的带电粒子a、b，对准圆心O沿着AO方向射入圆形匀强磁场区域，其运动轨迹如图所示。若不计粒子的重力，则下列说法正确的是（    ）A. a粒子带正电，b粒子带负电 B. a粒子在磁场中的加速度较大C. b粒子质量较大  D. b粒子在磁场中运动时间较短14. 如图所示，长为L的水平极板间，有垂直纸面向里的匀强磁场，磁感应强度为B，板间距离也为L，板不带电。现有质量为m、电量为q的带正电粒子（不计重力），从左边极板间中点处垂直磁场方向以速度v水平射入磁场，欲使粒子不打在极板上，可采用的办法是（    ）A. 使粒子的速度 B. 使粒子的速度C. 使粒子的速度 D. 使粒子速度15. 如图所示，空间有一垂直纸面向外、磁感应强度为0.5T的匀强磁场，一质量为0.2kg且足够长的绝缘木板静止在光滑水平面上，在木板左端无初速放置一质量为0.1kg、电荷量的滑块，滑块与绝缘木板之间的动摩擦因数为0.5，滑块受到的最大静摩擦力可认为等于滑动摩擦力。时对木板施加方向水平向左，大小为0.6N的恒力F，。则（    ）A. 木板和滑块一直做加速度为的匀加速运动B. 滑块最后做速度为10m/s的匀速运动C. 木板最后做加速度为的匀加速运动D. 5s末滑块开始做匀速运动二、实验题（本题有两个小题共16分）16.（6分）如图，为一正在测量中的多用电表表盘：（1）如果是用直流10V档测量电压，则读数为______V；（2）如果是用直流5mA档测量电流，则读数为______mA；（3）如果是用档测量电阻，则读数为______。17.（10分）某同学在实验室找到一旧电池，由铭牌知道它的电动势E约为6V，内阻在以内，为了测定这个电池的电动势和内阻，除了待测电源外，有以下器材：电阻箱R，阻值范围电压表（量程2V，内阻）电流表（量程0.6A，内阻约为）滑动变阻器A（，额定电流1A）滑动变阻器B（，额定电流0.2A）电键一个，导线若干图甲                 图乙（1）有图甲和图乙两种电路，为了减小误差，应该选图______电路来测量。（2）滑动变阻器应选______（填A或B）。（3）按正确的电路连接后，先将电阻箱的阻值调节为，闭合开关，由大到小调节滑动变阻器的阻值，读出几组电压表和电流表的示数，直接利用这些数据在坐标平面内描点、连线，得到图丙所示的结果，则电源的电动势______V，内阻______（结果均保留一位小数）。图丙三、计算题（本题有3个小题，共计39分，计算过程请写出必要的文字叙述和重要的方程）18.（12分）如图，电阻，，，电源内阻。闭合开关S，电阻消耗的电功率。求：（1）流过电源内阻的电流；（2）电源电动势；（3）电源的输出功率。19.（10分）如图所示，虚线间存在如图竖直向下的匀强电场，一带电粒子质量为m、电荷量为q，从a点由静止开始经电场加速后，由b点以速度垂直于匀强电场进入匀强电场中，从虚线MN的某点c（图中未画出）离开匀强电场时速度与电场方向成角。已知PQ、MN间距为L，带电粒子的重力忽略不计。求：（1）带电粒子在匀强电场中运动的时间；（2）b、c两点间的电势差。20.（17分）如图所示，在x轴下方的区域内存在沿y轴负方向的匀强电场，电场强度为E，在轴上方有半径为R与x轴相切、圆心在y轴上的圆形区域内存在匀强磁场，磁场的方向垂直于xy平面并指向纸面内，磁感应强度为B，y轴下方的A点与O点的距离为d，一质量为m、电荷量为q的带负电粒子从A点由静止释放，经电场加速后从O点射入磁场，不计粒子的重力。（1）求粒子在磁场中运动的轨道半径r；（2）要使粒子进入磁场之后不再经过x轴，电场强度需大于或等于某个值，求；（3）若电场强度E等于第（2）问的1/3，求粒子经过x轴时的位置。 物理答案1. A   2. B   3. C   4. C   5. A   6. C   7. B   8. B   9. C   10. D11. AC   12. AB   13. BC   14. AB   15. BC16. 3.4   1.70   3000/3k/17. 甲（3分）；A（2分）；5.4（2分）；10.8（2分）18. 解：（1）粒子在匀强电场中运动的时间为：……3分（2）粒子在C点的速度：……2分b到c动能定理：……2分解得：……2分19.【答案】（1）；（2）【详解】（1）粒子在匀强电场中运动的时间为（2）粒子在C点的速度b到c动能定理解得20. 解：（1）粒子在电场中加速，由动能定理得：……2分粒子进入磁场后做圆周运动，有：……2分解得粒子在磁场中运动的半径：……2分（2）粒子恰好不再经过x轴，则离开磁场时的速度方向与x轴平行，运动情况如图①，可得……2分由以上各式解得……2分（3）将代入可得磁场中运动的轨道半径：……1分粒子运动情况如图②，图中的角度、满足：，……2分粒子经过x轴时的位置坐标为：……2分解得……1分
