【期中模拟】（人教版2019）2023-2024学年高二上学期物理 必修3 第三单元 电路及其应用 B卷.zip

这是一份【期中模拟】（人教版2019）2023-2024学年高二上学期物理 必修3 第三单元 电路及其应用 B卷.zip，文件包含期中模拟人教版20192023-2024学年高二上学期物理必修3第三单元电路及其应用B卷原卷版docx、期中模拟人教版20192023-2024学年高二上学期物理必修3第三单元电路及其应用B卷解析版docx等2份试卷配套教学资源，其中试卷共21页， 欢迎下载使用。

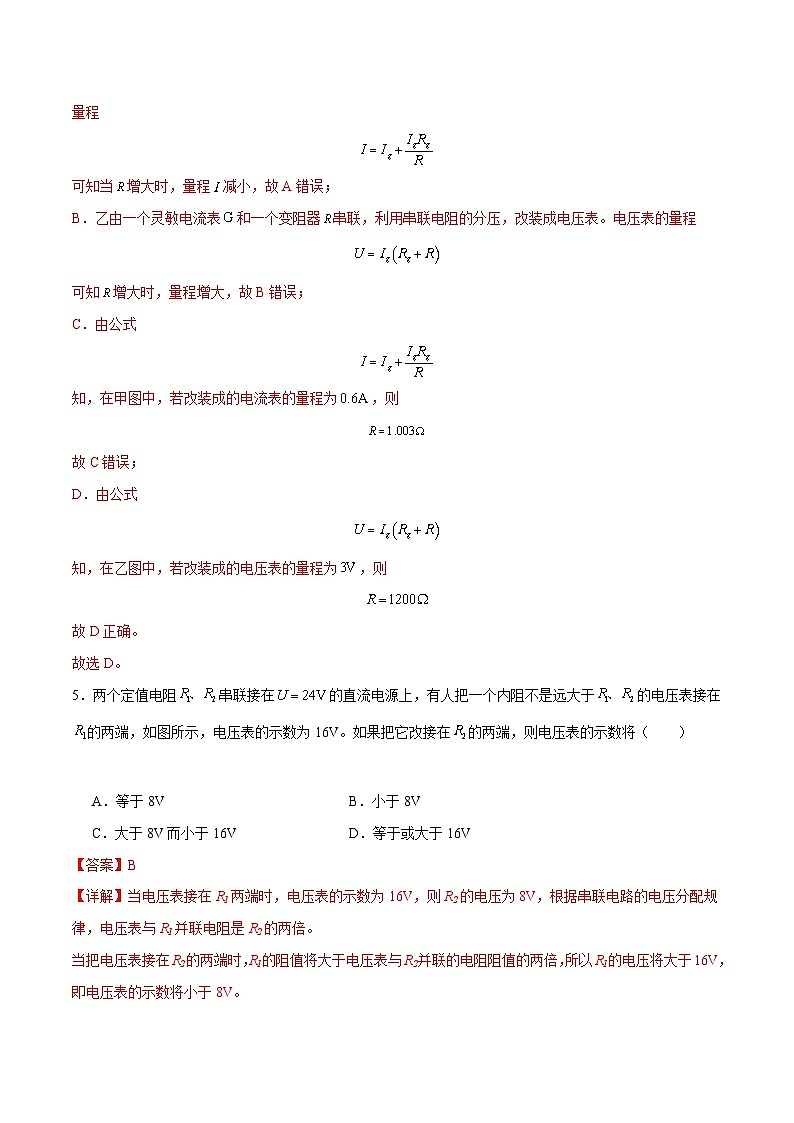

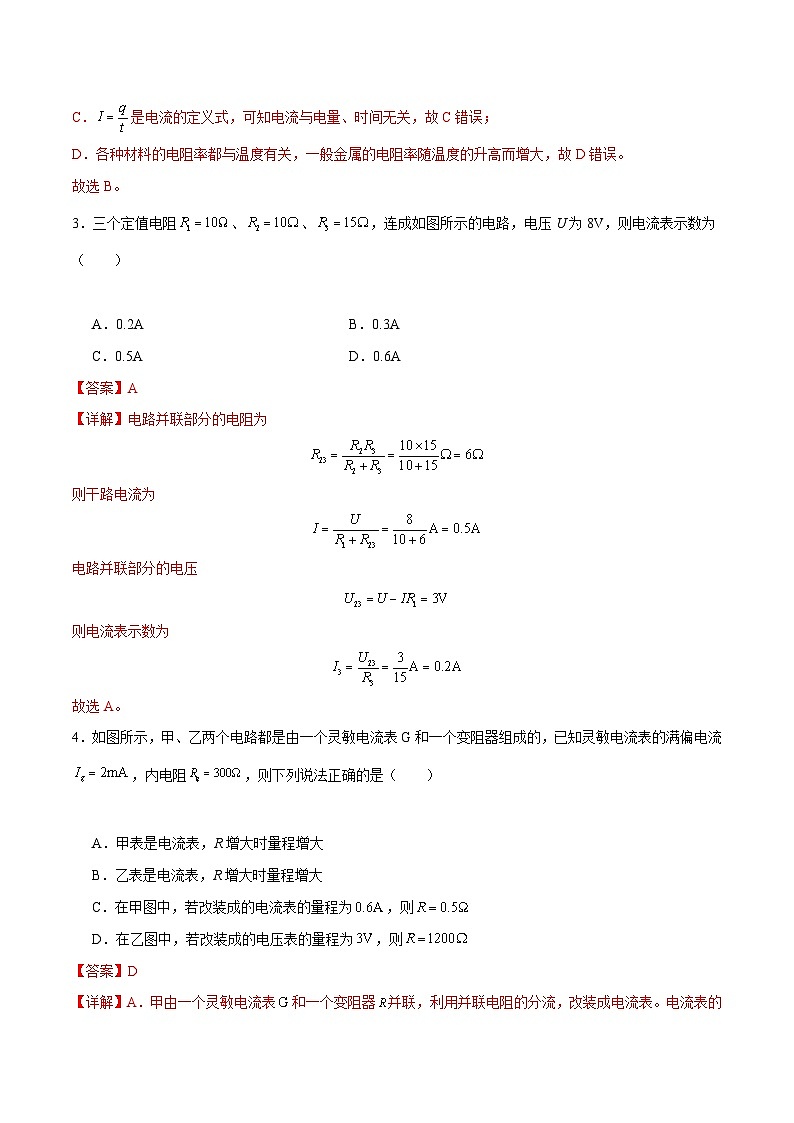

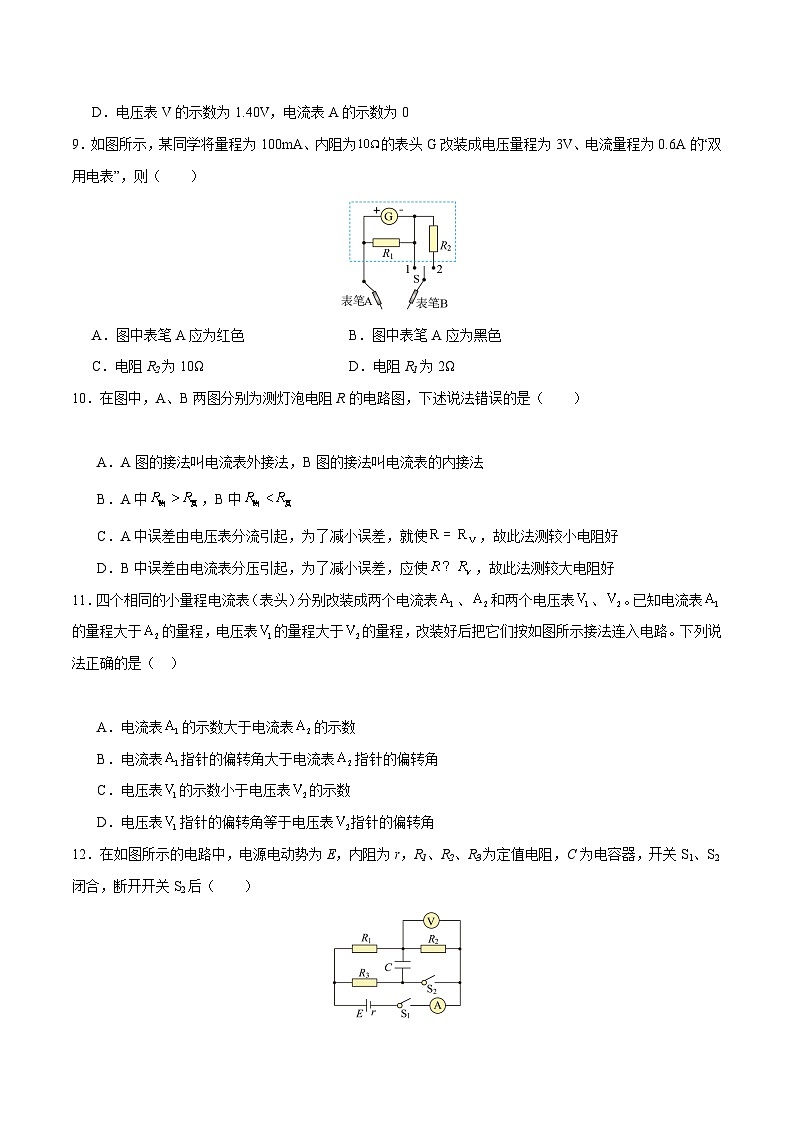

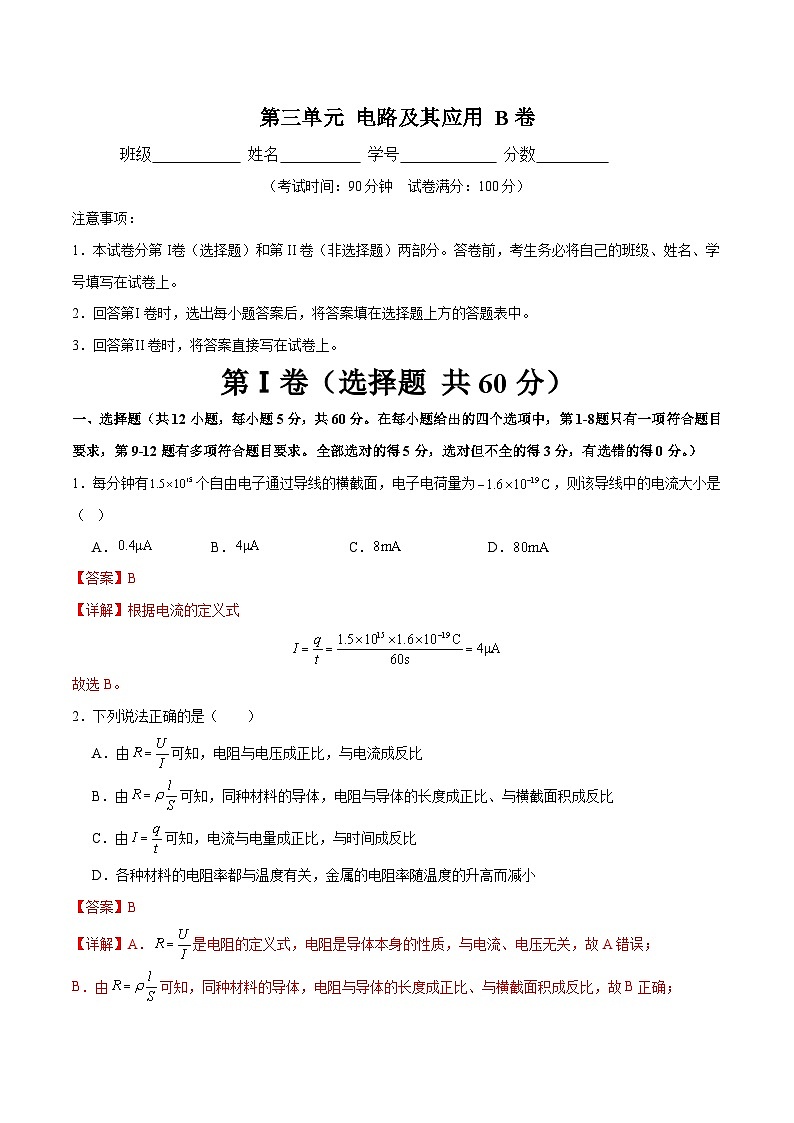

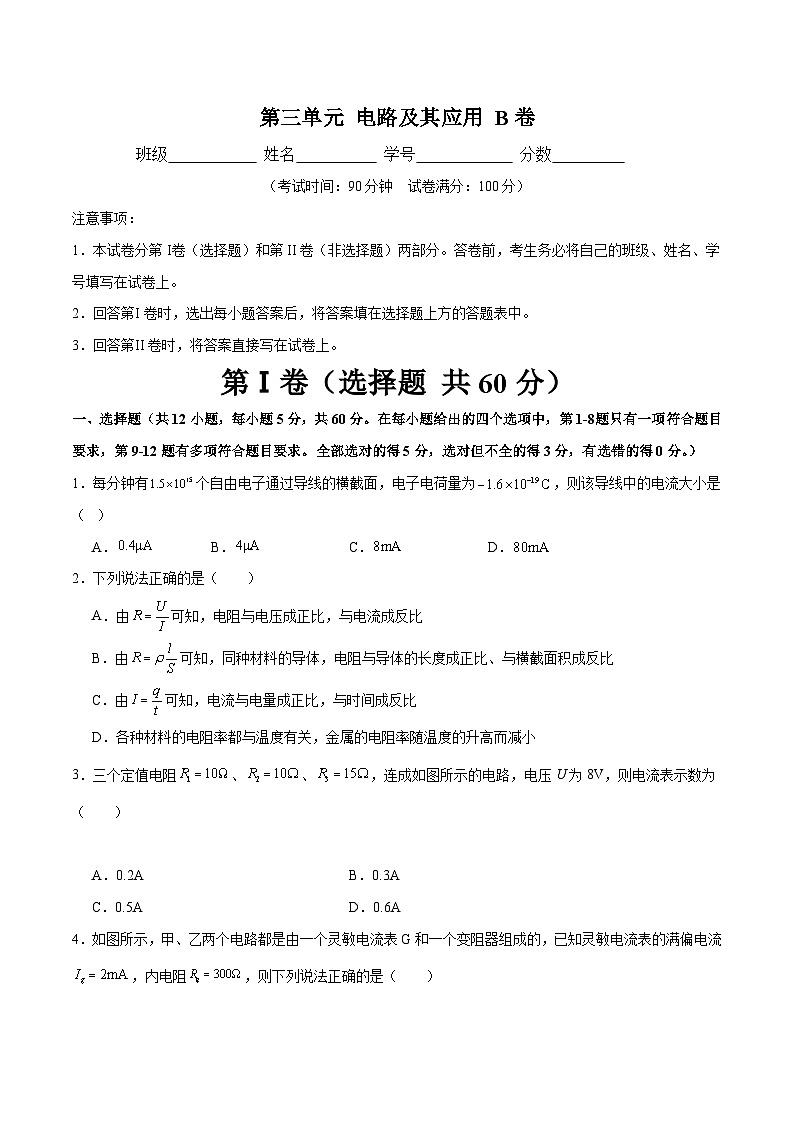

第三单元 电路及其应用 B卷班级            姓名           学号             分数         （考试时间：90分钟  试卷满分：100分）注意事项：1．本试卷分第I卷（选择题）和第II卷（非选择题）两部分。答卷前，考生务必将自己的班级、姓名、学号填写在试卷上。2．回答第I卷时，选出每小题答案后，将答案填在选择题上方的答题表中。3．回答第II卷时，将答案直接写在试卷上。第Ⅰ卷（选择题 共60分）一、选择题（共12小题，每小题5分，共60分。在每小题给出的四个选项中，第1-8题只有一项符合题目要求，第9-12题有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。）1．每分钟有个自由电子通过导线的横截面，电子电荷量为，则该导线中的电流大小是（   ）A． B． C． D．2．下列说法正确的是（　　）A．由可知，电阻与电压成正比，与电流成反比B．由可知，同种材料的导体，电阻与导体的长度成正比、与横截面积成反比C．由可知，电流与电量成正比，与时间成反比D．各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而减小3．三个定值电阻、、，连成如图所示的电路，电压U为8V，则电流表示数为（　　） A．0.2A B．0.3AC．0.5A D．0.6A4．如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器组成的，已知灵敏电流表的满偏电流，内电阻，则下列说法正确的是（　　） A．甲表是电流表，R增大时量程增大B．乙表是电流表，R增大时量程增大C．在甲图中，若改装成的电流表的量程为，则D．在乙图中，若改装成的电压表的量程为，则5．两个定值电阻串联接在的直流电源上，有人把一个内阻不是远大于的电压表接在的两端，如图所示，电压表的示数为16V。如果把它改接在的两端，则电压表的示数将（　　） A．等于8V B．小于8VC．大于8V而小于16V D．等于或大于16V6．如图所示，两点间电阻最小的是（　　）A．A、D间 B．A、B间C．B、C间 D．C、D间7．如图所示，，，，AB两端接在电压恒定的电源上，则（　　） A．S断开时，通过与的电流之比为B．S闭合时，通过与的电流之比为2∶1C．S断开与闭合两情况下，电阻两端的电压之比为D．S断开与闭合两情况下，电路中的总电阻之比为8．如图所示电路中，电压表V是内阻无穷大的理想电压表，电流表A是内阻为0的理想电流表，电源电压恒定为U=4.20V，定值电阻R1=R2=R3=3Ω，R4=6Ω。关于电表示数，下列说法中正确的是（　　） A．电压表V的示数为0.70V，电流表A的示数为0.20AB．电压表V的示数为1.40V，电流表A的示数为0.20AC．电压表V的示数为0.70V，电流表A的示数为0D．电压表V的示数为1.40V，电流表A的示数为09．如图所示，某同学将量程为100mA、内阻为的表头G改装成电压量程为3V、电流量程为0.6A的“双用电表”，则（　　）A．图中表笔A应为红色 B．图中表笔A应为黑色C．电阻R2为10Ω D．电阻R1为2Ω10．在图中，A、B两图分别为测灯泡电阻R的电路图，下述说法错误的是（　　） A．A图的接法叫电流表外接法，B图的接法叫电流表的内接法B．A中，B中C．A中误差由电压表分流引起，为了减小误差，就使，故此法测较小电阻好D．B中误差由电流表分压引起，为了减小误差，应使，故此法测较大电阻好11．四个相同的小量程电流表（表头）分别改装成两个电流表、和两个电压表、。已知电流表的量程大于的量程，电压表的量程大于的量程，改装好后把它们按如图所示接法连入电路。下列说法正确的是（    ） A．电流表的示数大于电流表的示数B．电流表指针的偏转角大于电流表指针的偏转角C．电压表的示数小于电压表的示数D．电压表指针的偏转角等于电压表指针的偏转角12．在如图所示的电路中，电源电动势为E，内阻为r，R1、R2、R3为定值电阻，C为电容器，开关S1、S2闭合，断开开关S2后（　　）A．电流表示数减小 B．电压表示数减小C．有短暂电流通过电阻R3 D．电容器下极板带负电第II卷（非选择题 共40分）二、计算题（满分40分，其中13题6分，14题8分，15题6分，16题6分，17题6分，18题8分，每小题需写出必要的解题步骤，只有答案不得分）13．现有一段合金制成的金属丝。为测量该合金的电阻率，某同学先用伏安法测定金属丝的阻值Rx（约为10Ω），除了Rx、开关S、导线外，还有下列器材供选用：A．电压表V1（量程0~3V，内阻约10kΩ）B．电压表V2（量程0~15V，内阻约100kΩ）C．电流表A1（量程0~1mA，内阻约10Ω）D．电流表A2（量程0~0.6A，内阻约0.5Ω）E.电源（电压3.0V，额定电流0.5A，内阻不计）F.滑动变阻器R0（阻值范围0~5Ω，额定电流2A）（1）为使测量尽量准确，电压表选用      ，电流表选用      ；（均填器材的字母序号A~F）（2）测量Rx阻值的实验电路图应该选择      （填ABCD）；A．  B．  C．  D．  （3）该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值      （选填“大于”“小于”或“等于”）真实值；（4）若流经金属丝的电流为I，金属丝两端的电压为U，金属丝的直径和长度分别用D、L表示，则用D、L、I、U表示该合金电阻率的关系式为      。14．电流表G1的量程为0~5mA，内阻为290Ω，把它改装成如图所示的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程。当开关S接到1或2位置时为电流挡，其中小量程为0-10mA，大量程为0-100mA。（1）开关S接位置          （填“1”或“2”）时是电流挡的小量程，图中电阻R2=          Ω；（2）已知图中的电源E'的电动势为9V，当把开关S接到位置4，短接A、B进行欧姆调零后，此欧姆挡的内阻为          Ω，现用该挡测一未知电阻阻值，指针偏转到电流表G1满刻度的处，则该未知电阻的阻值为          Ω。15．有一电流表G，内阻，满偏电流。（1）要把它改装成量程为0～3V的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？（2）要把它改装成量程为0～0.6 A的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？16．如图所示电路，已知UAB=12V，R1=10Ω，R2=R3=20Ω，电表均为理想电表，求：（1）A、B间的总电阻；（2）经过每个电阻上的电流大小；（3）电流表和电压表的示数。 17．如图所示，A、B两端接直流稳压电源，UAB＝100V，R0＝40Ω，滑动变阻器总电阻R＝20Ω。求：（1）移动滑片时，C、D两端电压最大值和最小值分别为多少？（2）当滑片处于滑动变阻器中点时，C、D两端的电压？ 18．如图所示，电源电压恒定不变，小灯泡L上标有“6V  3W”字样，滑动变阻器R最大阻值为36Ω，灯泡电阻不随温度变化．闭合S、S1、S2，当滑动变阻器滑片位于最右端时，电压表示数为3V；闭合S、S1，断开S2，当滑动变阻器滑片位于最左端时，灯泡正常发光．求：（1）电源电压；（2）R0的阻值．
