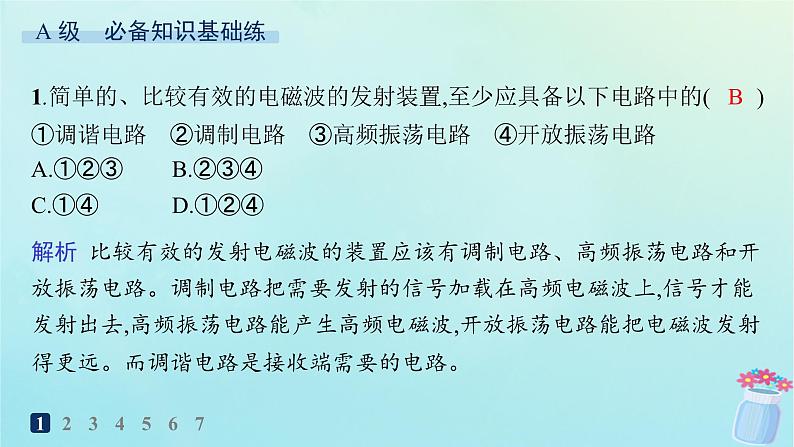

1.简单的、比较有效的电磁波的发射装置,至少应具备以下电路中的(　　)①调谐电路　②调制电路　③高频振荡电路　④开放振荡电路A.①②③B.②③④C.①④D.①②④
解析 比较有效的发射电磁波的装置应该有调制电路、高频振荡电路和开放振荡电路。调制电路把需要发射的信号加载在高频电磁波上,信号才能发射出去,高频振荡电路能产生高频电磁波,开放振荡电路能把电磁波发射得更远。而调谐电路是接收端需要的电路。

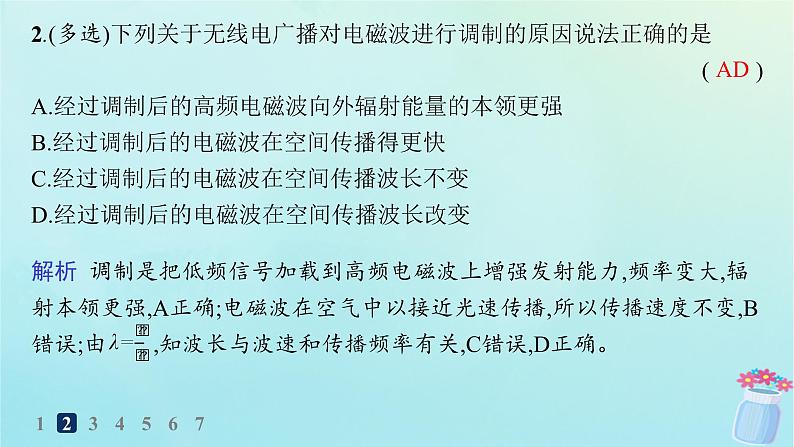

2.(多选)下列关于无线电广播对电磁波进行调制的原因说法正确的是(　　)A.经过调制后的高频电磁波向外辐射能量的本领更强B.经过调制后的电磁波在空间传播得更快C.经过调制后的电磁波在空间传播波长不变D.经过调制后的电磁波在空间传播波长改变
解析 调制是把低频信号加载到高频电磁波上增强发射能力,频率变大,辐射本领更强,A正确;电磁波在空气中以接近光速传播,所以传播速度不变,B错误;由 ,知波长与波速和传播频率有关,C错误,D正确。

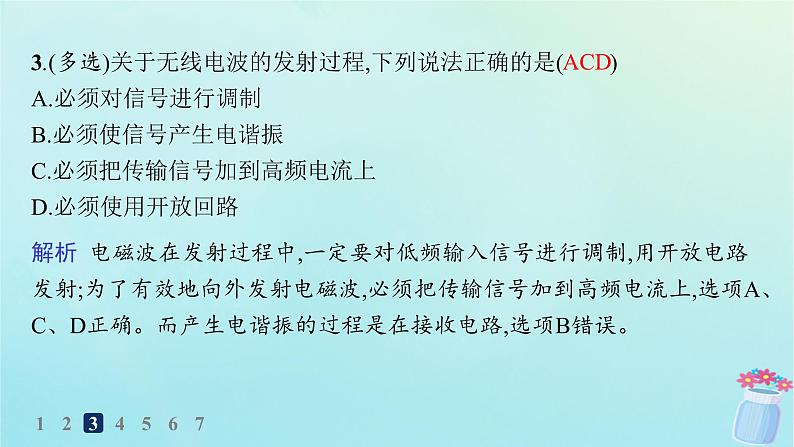

3.(多选)关于无线电波的发射过程,下列说法正确的是(　　)A.必须对信号进行调制B.必须使信号产生电谐振C.必须把传输信号加到高频电流上D.必须使用开放回路
解析 电磁波在发射过程中,一定要对低频输入信号进行调制,用开放电路发射;为了有效地向外发射电磁波,必须把传输信号加到高频电流上,选项A、C、D正确。而产生电谐振的过程是在接收电路,选项B错误。

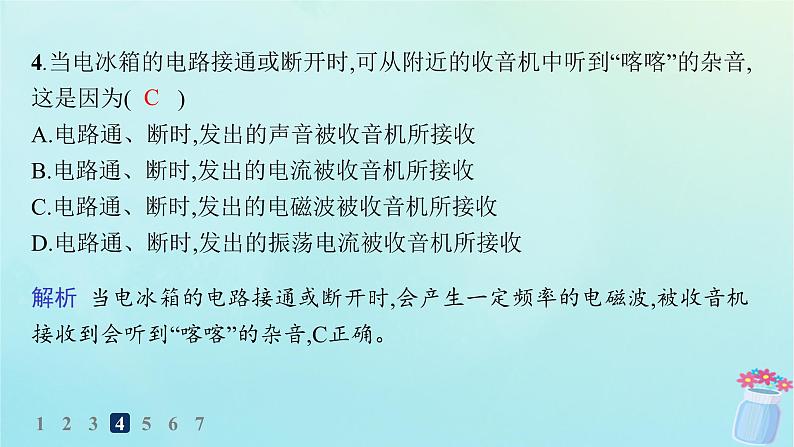

4.当电冰箱的电路接通或断开时,可从附近的收音机中听到“喀喀”的杂音,这是因为(　　)A.电路通、断时,发出的声音被收音机所接收B.电路通、断时,发出的电流被收音机所接收C.电路通、断时,发出的电磁波被收音机所接收D.电路通、断时,发出的振荡电流被收音机所接收
解析 当电冰箱的电路接通或断开时,会产生一定频率的电磁波,被收音机接收到会听到“喀喀”的杂音,C正确。
5.(多选)如图所示,调谐电路可变电容器的动片从完全旋入到完全旋出仍接收不到较高频率电台发出的电信号,要收到电信号,应(　　)A.增大调谐电路中线圈的匝数B.加大电源电压C.减少调谐电路中线圈的匝数D.将线圈中的铁芯取走
解析 当调谐电路的固有频率等于接收电磁波的频率时,发生电谐振才能较好地收到电台信号。题图调谐电路收不到信号的原因是调谐电路的固有频率低,由 知,在调节C无法满足的情况下,可减小L以提高f,故选项C、D正确。
6.LC振荡电路电容器的电容为3×10-5 μF,线圈的自感系数为3 mH,它与开放电路耦合后,求:(1)发射出去的电磁波的频率;(2)发射出去的电磁波的波长。
答案 (1)531 kHz　(2)565 m
解析 LC振荡电路与开放电路耦合后,振荡电路中产生的高频振荡电流通过两个电路线圈间的互感作用,使开放电路中也产生同频率的振荡电流,振荡电流在开放电路中激发出无线电波,向四周发射,所以发射出电磁波的频率就等于LC振荡电路中电磁振荡的频率。
7.张伯一边散步一边听新闻,他出门走进电梯后,收音机的声音变得断断续续,当张伯出了电梯后,又可以听到正常的新闻节目了;漫步到小区门口时,突然电闪雷鸣,张伯发现收音机的声音变得非常嘈杂,待雨过天晴后,声音又恢复正常。(1)简述收音机工作时信号转换过程。(2)进入电梯后为什么声音变得断断续续?(3)雷雨天时为什么收音机声音变得嘈杂?
