人教版初中物理一轮复习课件——电路

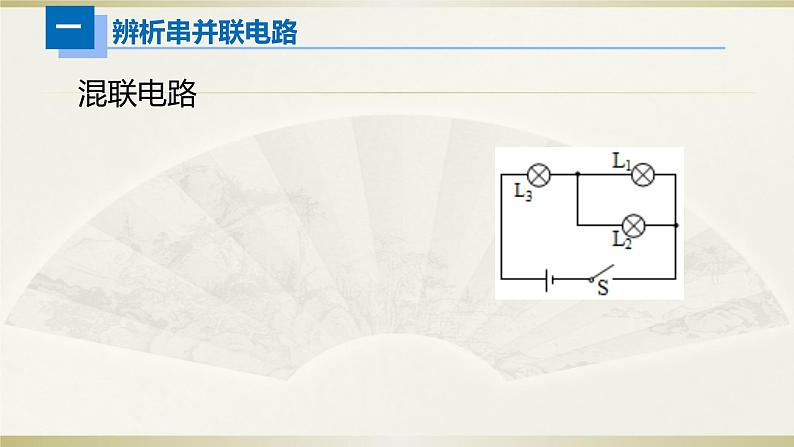

这是一份人教版初中物理一轮复习课件——电路，共17页。PPT课件主要包含了辨析串并混联电路，串联电路，用电器首尾顺次连接，①电流只有一条路径，控制整个电路，辨析串并联电路，并联电路，用电器首尾并列连接，①电流有多条路径，混联电路等内容，欢迎下载使用。

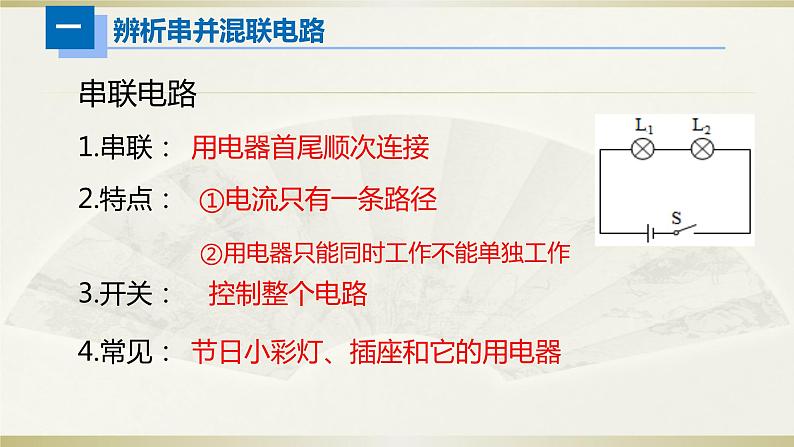

②用电器只能同时工作不能单独工作
节日小彩灯、插座和它的用电器

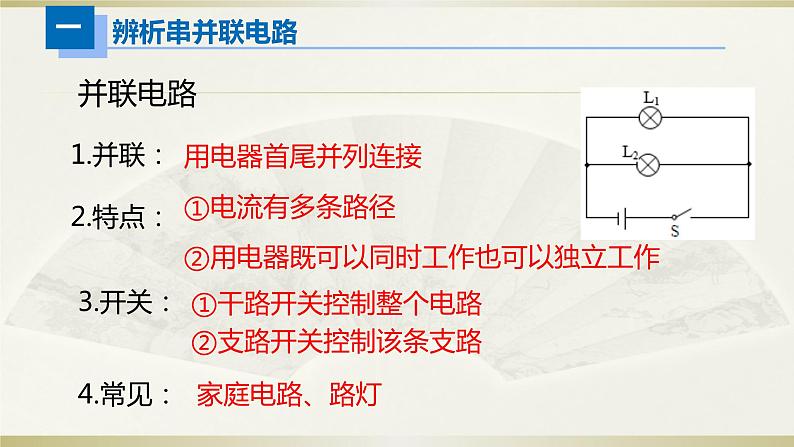

②用电器既可以同时工作也可以独立工作
①干路开关控制整个电路
②支路开关控制该条支路

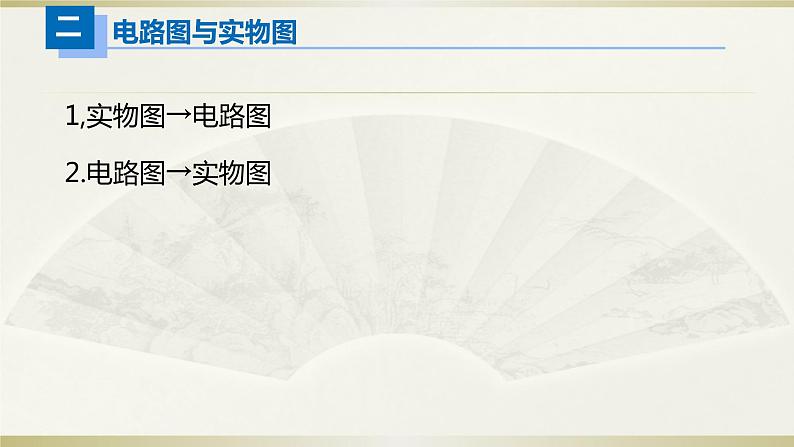

1,实物图→电路图2.电路图→实物图

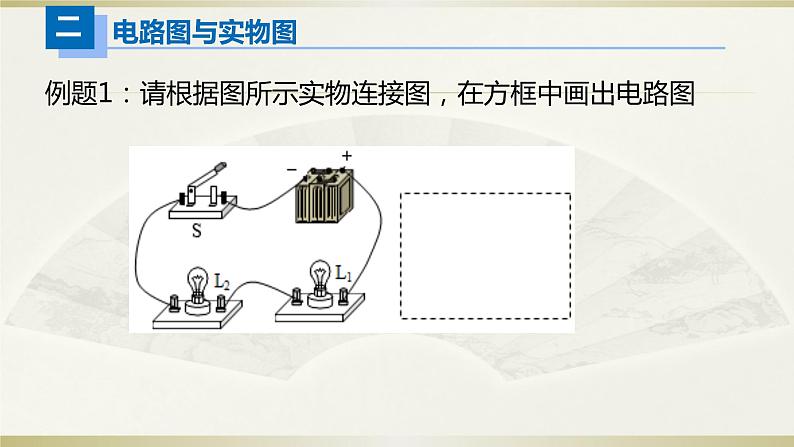

例题1：请根据图所示实物连接图，在方框中画出电路图

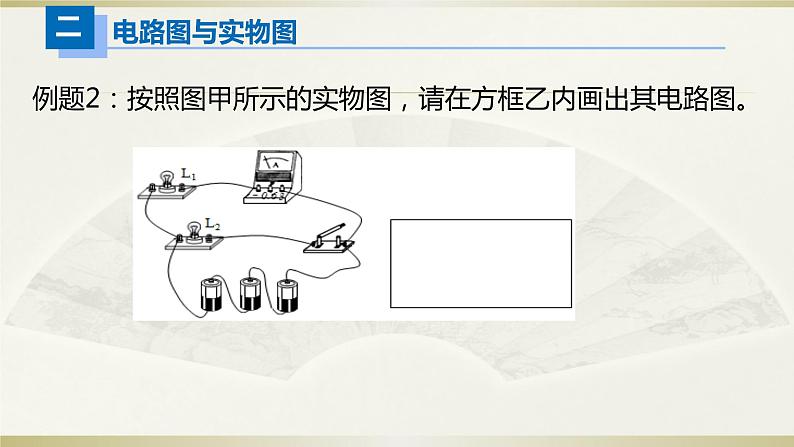

例题2：按照图甲所示的实物图，请在方框乙内画出其电路图。

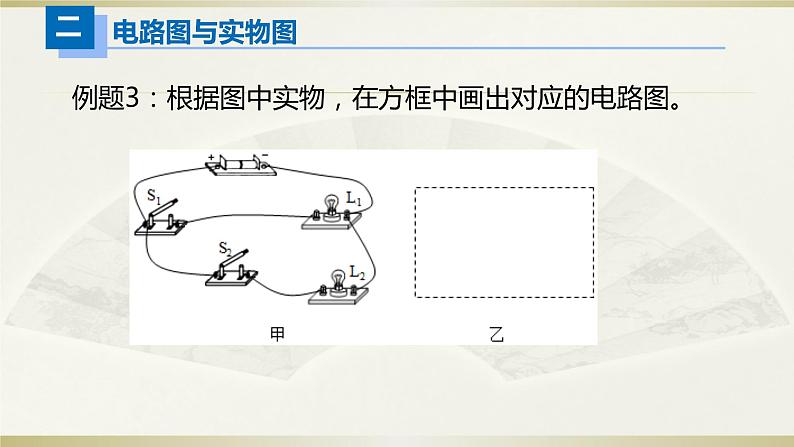

例题3：根据图中实物，在方框中画出对应的电路图。
例题4：用笔画线代替导线，按照电路图连接实物图。
例题5：用笔画线代替导线，按照电路图连接实物图。
例题6：用笔画线代替导线，按照电路图连接实物图。
例题7：用笔画线代替导线，按照电路图连接实物图。
①开关闭合，用电器工作
②开关闭合，用电器不工作
②能同时工作，也能单独工作
①同时闭合，用电器工作
②任意闭合一个，用电器工作
例题8：楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将如图中的电路连接完整。
例题9：给你下列器材：一只红灯泡，一只绿灯泡，一只电铃，一个电池组，两只开关S1和S2，若干条导线。请按要求设计一个报警器的电路。要求：合上开关S1时，绿灯亮，表示平安；合上开关S2时，电铃响同时红灯亮，表示有情况。请你根据上述要求在方框中画出电路图。电铃的符号为“ ”。
