人教版初中物理一轮复习课件——动态计算

这是一份人教版初中物理一轮复习课件——动态计算，共15页。PPT课件主要包含了串并联UIR，开关类动态计算，动态计算步骤，“等标解”，等效电路，标已知，利用欧姆定律求解，滑变类动态计算，滑动变阻器的两种状态等内容，欢迎下载使用。

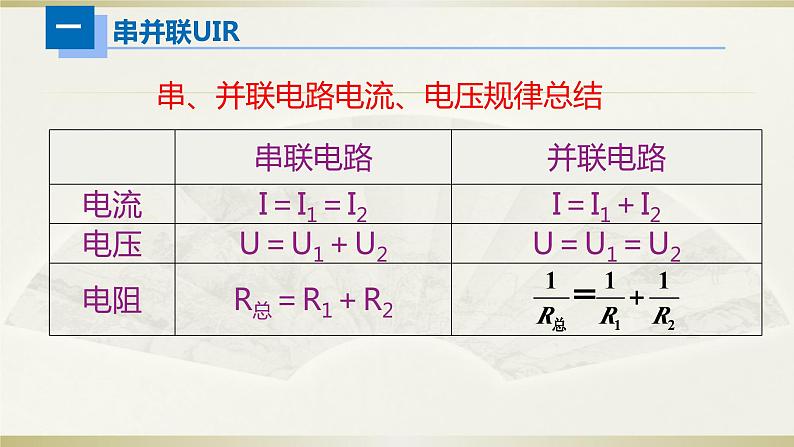

串、并联电路电流、电压规律总结

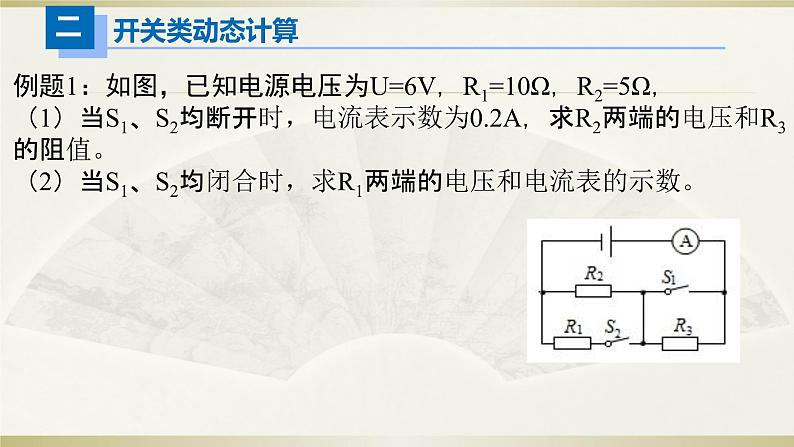

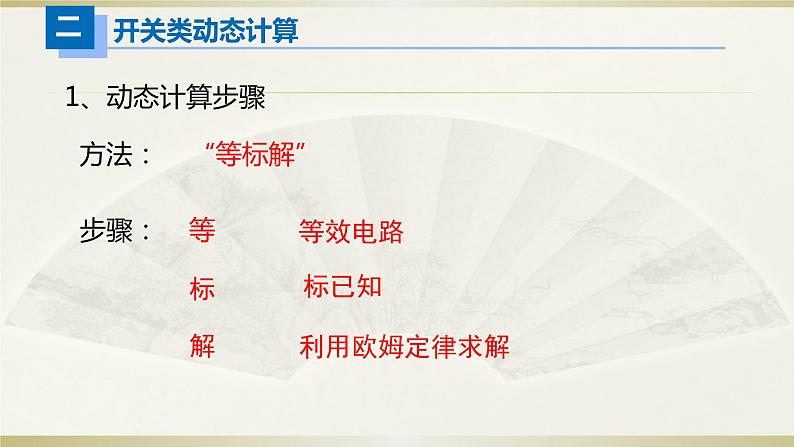

例题1：如图，已知电源电压为U=6V，R1=10Ω，R2=5Ω，（1）当S1、S2均断开时，电流表示数为0.2A，求R2两端的电压和R3的阻值。（2）当S1、S2均闭合时，求R1两端的电压和电流表的示数。

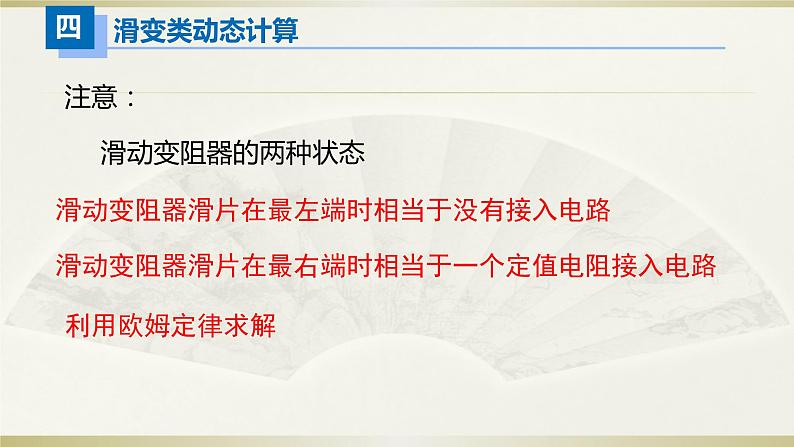

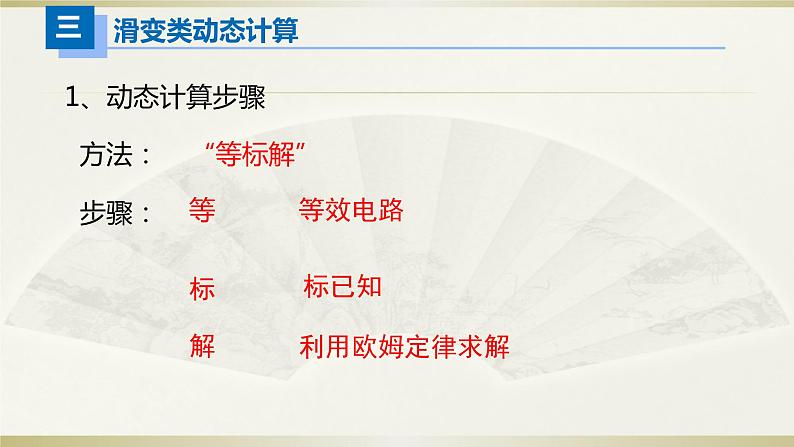

滑动变阻器滑片在最左端时相当于没有接入电路
滑动变阻器滑片在最右端时相当于一个定值电阻接入电路

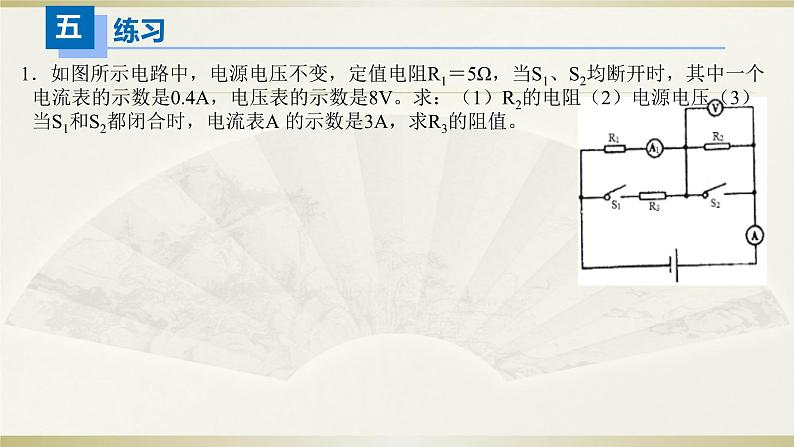

1．如图所示电路中，电源电压不变，定值电阻R1＝5Ω，当S1、S2均断开时，其中一个电流表的示数是0.4A，电压表的示数是8V。求：（1）R2的电阻（2）电源电压（3）当S1和S2都闭合时，电流表A 的示数是3A，求R3的阻值。
2．如图所示，电源电压保持6V不变。灯L1的电阻为15Ω。（1）S1、S2闭合时，电流表的示数为1A，求灯L2的电阻。（2）S1、S2都断开时，电流表的示数为0.3A，求L3的电阻。
3．如图所示的电路图，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.25A，电压表的示数为8V：断开电路后，将电压表、电流表的位置互换，S1断开，S2闭合，电流表的示数为0.2A，则（　　）
A．R1＝8Ω，R2＝40ΩB．R1＝32Ω，R2＝40Ω C．R1＝40Ω，R2＝32ΩD．R1＝32Ω，R2＝8Ω
4．如图甲所示的电路，R2为滑动变阻器，R1为定值电阻，电源两端电压保持恒定不变。当滑片P从最右端b滑到最左端a的过程中，电压表的示数与电流表的示数对应关系的图像如图乙所示。求：
（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器的最大阻值。
5．如图所示，R1=20Ω，当滑片P在滑动变阻器最右端时，电压表的示数为6V，电流表示数0.3A；当滑片在滑动变阻器的中点时，求：求滑动变阻器的最大阻值R2以及此时电压表示数。
6．如图所示，电源电压保持不变，当滑片P在滑动变阻器最左端时，电流表示数为0.4A；当滑片在滑动变阻器最右端时，电压表的示数为2V，电流表示数为0.1A。求：电路两端的电压U与滑动变阻器的最大阻值R2
7．如图所示，将滑动变阻器的滑片P移向最左端，闭合开关S，电流表有示数为0.1A，电压表的示数为6V；滑片P移至最右端，闭合开关S，电压表的示数为2V。求：当滑片移动到滑动变阻器中点时电压表的示数。
8．如图所示的电路中，电源电压保持不变，滑动变阻器R2的取值的规格为“40Ω1A”。闭合开关S，移动滑动变阻器R2的滑片P到中点时，电流表的示数为0.5A；移动滑片P到最右端时，电流表的示数为0.3A；求：电源电压和定值电阻R1的阻值。
