栾川县2022--2023学年第一学期期末教学质量检测九年级物理试卷附答案

这是一份栾川县2022--2023学年第一学期期末教学质量检测九年级物理试卷附答案，共8页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

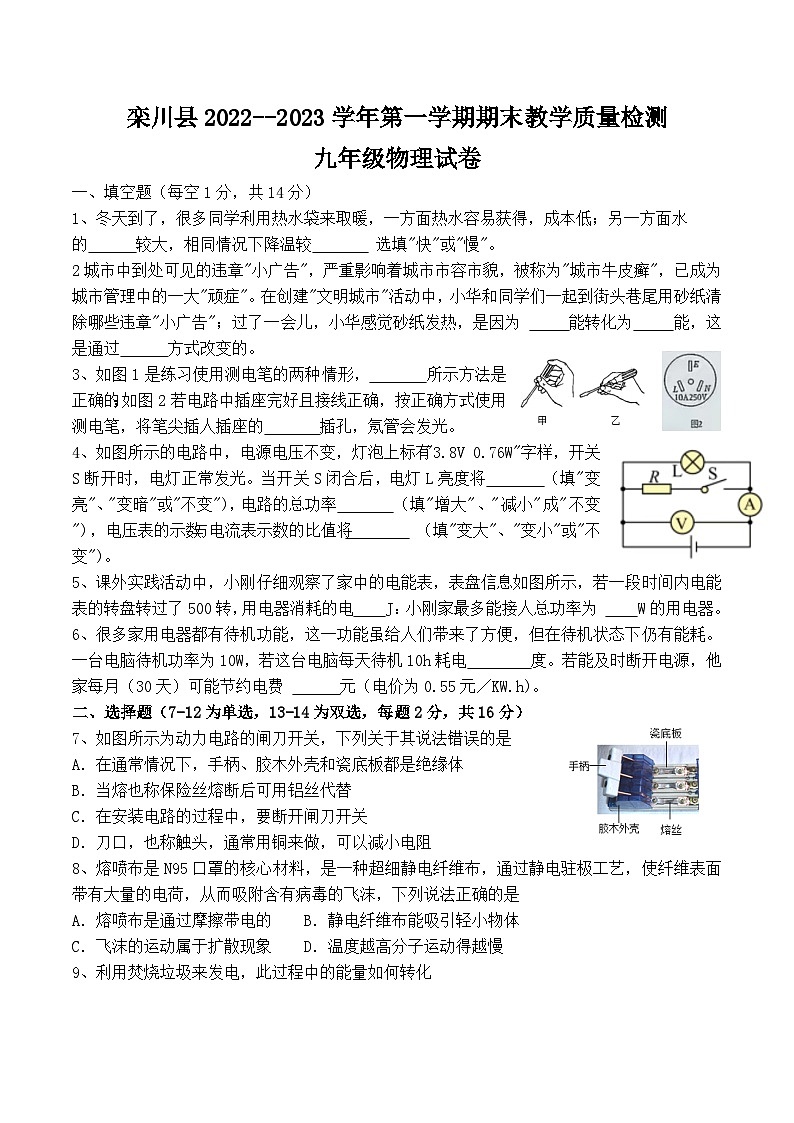

栾川县2022--2023学年第一学期期末教学质量检测九年级物理试卷一、填空题（每空1分，共14分）1、冬天到了，很多同学利用热水袋来取暖，一方面热水容易获得，成本低；另一方面水的      较大，相同情况下降温较        选填"快"或"慢"。2城市中到处可见的违章"小广告"，严重影响着城市市容市貌，被称为"城市牛皮癣"，已成为城市管理中的一大"顽症"。在创建"文明城市"活动中，小华和同学们一起到街头巷尾用砂纸清除哪些违章"小广告"；过了一会儿，小华感觉砂纸发热，是因为      能转化为     能，这是通过      方式改变的。3、如图1是练习使用测电笔的两种情形，       所示方法是正确的；如图2若电路中插座完好且接线正确，按正确方式使用测电笔，将笔尖插人插座的       插孔，氖管会发光。4、如图所示的电路中，电源电压不变，灯泡上标有"3.8V 0.76W"字样，开关S断开时，电灯正常发光。当开关S闭合后，电灯L亮度将       （填"变亮"、"变暗"或"不变")，电路的总功率       （填"增大"、"减小"成"不变")，电压表的示数与电流表示数的比值将         （填"变大"、"变小"或"不变")。5、课外实践活动中，小刚仔细观察了家中的电能表，表盘信息如图所示，若一段时间内电能表的转盘转过了500转，用电器消耗的电    J：小刚家最多能接人总功率为     W的用电器。6、很多家用电器都有待机功能，这一功能虽给人们带来了方便，但在待机状态下仍有能耗。一台电脑待机功率为10W，若这台电脑每天待机10h耗电        度。若能及时断开电源，他家每月（30天）可能节约电费       元（电价为0.55元／KW.h)。二、选择题（7-12为单选，13-14为双选，每题2分，共16分）7、如图所示为动力电路的闸刀开关，下列关于其说法错误的是A．在通常情况下，手柄、胶木外壳和瓷底板都是绝缘体B．当熔也称保险丝熔断后可用铝丝代替C．在安装电路的过程中，要断开闸刀开关D．刀口，也称触头，通常用铜来做，可以减小电阻8、熔喷布是N95口罩的核心材料，是一种超细静电纤维布，通过静电驻极工艺，使纤维表面带有大量的电荷，从而吸附含有病毒的飞沫，下列说法正确的是A．熔喷布是通过摩擦带电的    B．静电纤维布能吸引轻小物体C．飞沫的运动属于扩散现象    D．温度越高分子运动得越慢9、利用焚烧垃圾来发电，此过程中的能量如何转化 A．化学能→内能→机械能→电能    B．太阳能→内能→机械能→电能C．核能→内能→机械能→电能      D．电能→太阳能→内能→机械能10、为了研究热敏电阻对电路的影响，贾晓同学设计了如图所示的电路。电源电压保持不变，R为定值电阻，Rt为热敏电阻，其阻值随温度的升高面减小。闭合开关后，在热敏电阻 Rt上擦了一些酒精，用扇子对着它扇风时，下列说法正确的是A．电流表示数变大B．电压表示数不变C．电压表与电流表示数之比变小D．电路的总功率变小11、为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。如图中电路设计符合要求的是     A                    B                     C                 D12、小灯泡的I-U图像如图甲所示，将它与定值电阻 R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2电流表的示数增加了0.25A。则A．电源电压为2.5vB．灯泡的阻值为10ΩC．定值电阻的阻值为8ΩD.S1、S2，都闭合时电流表示数为0.45A13、（双选）如图是探究电流通过导体产生热量与哪些因素有关的实验，将甲和乙装置的AB、CD分别连到相同的电源上，其中电阻 R1为10Ω，其他电阻均为5Ω。下列分析正确的是A．甲装置是为了探究电流通过导体产生热量与导体电阻的关系B．乙装置中的电阻R5的作用主要是使通过R3和R4的电流不相等C．通电一段时间后，乙装置右侧容器连接的U形管液面高度差较大D．通电相同时间，R1、R2，产生的热量之比为1:414、（双选）小明用如图甲所示的电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路的阻值最大时开始记录数据，测得小灯泡的U-I图象如图乙所示。针对该实验过程，下列结果正确的是A．小灯泡的额定功率为6.25WB．小灯泡正常工作时的电阻为5ΩC．滑动变阻器的最大阻值为40ΩD．电路消耗的最小功率为0.45W 三、作图题（每题2分，共4分）15、请用笔画线表示导线，将图中的电灯、开关和插座（插座准备接大功率用电器）接人家庭电路中。16、近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光。提醒司机有乘客需要下车。请设计一个符合要求的电路图。（已画出指示灯和电源，如图所示）        四、实验探究题（每空1分，共19分）17、小明在做"探究并联电中电流的规律"实验，图甲是实验的电路图。(1）小明在闭合开关前发现电流表的指针如图乙所示，接下来的操作是：                 (2）将电流表接 A 处，闭合开关，电流表的示数如图丙所示，则 A处电流为     A；断开开关，分别将该电流表换接在B、C处，测量出对应的电流别为0.26A,0.5A，由此得出并联电路中电流的规律是         （写出表达式即可）(3）为了使结论具有普遍性，小明应该          18、"探究电流与电阻的关系"，电源电压为6V，滑动变阻器规格为"50Ω 2A",有5Ω、10Ω、15Ω、25Ω、30Ω的定值电阻各一个。(1）连接电路时，开关应        (2）将5Ω的电阻接入电路，闭合开关，移动滑片P发现电压表有示数，电流表始终无示数，其原因可能是定值电阻         （选填"断路"或"短路");(3）排除故障后，闭合开关前应将滑动变阻器滑片移至     （选填"左"或"右"）端，闭合开关，移动滑片使电压表示数为 U1，电流表示数如图乙，此时电流为     A 则电压表的示数U1        V(4）将5Ω的电阻分别换成10Ω、15Ω、25Ω、30Ω的电阻，继续实验。小聪发现当定值电阻为30Ω时，无法完成实验。为了让30Ω的电阻也能完成实验，他接下来操作是                                         19、如图所示，某同学计划利用图1所示的器材测量小灯泡的电功率，已知小灯泡的额定电压是25V，电源是两节新干电池。      (1）实验中有一根导线连接错误，请在连接错误的导线上通"x"并用笔划线代替导线完成电路的正确连接。(2）正确连接电路后，闭合开关，发现小灯泡不亮，检查电路发现电压表、电流表均有示数，则接下来的操作应是                     (3）问题解决后，移动滑片，当电压表示数为2.3V时，若还需测量小灯泡的额定功车，需将滑动变阻器滑片向      端移动（选填"A"或"B")，直到电压表的示数为＿_V。(4）移动滑片P，记录多组数据，绘制成I-U图像如图2。根据图像所给信息，计算出小灯泡正常发光时的功率是      W，小灯泡正常发光时滑动变阻器连入电路的限值为       Ω．(5）进一步分析图可知，实验过程中小灯泡的电阻发生变化，电阻变化的主要原因是         (6）完成上述实验后，小豪进一步思考，在没有电流表的情况下，能否测量额定电压为2.5V的小灯泡的额定功率？他想利用一个定值电阻R0接在原电路电流表的位置，设计的电路图如图所示，然后调节滑动变阻器滑片使电压表示数为2.5V，接着保持滑片位置不变将电压表        （选填"A"或"B"）点的接线改接到C点，观察并记录电压表示数为U，则小灯泡的额定功率可表示为P额=                   用R0、U等物理量符号表示）。五、综合应用题（20题8分，21题9分，共17分）20，冬天到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成。加热系统的加热电阻额定电压为220V，额定功率为800W。求：(1）该电热足浴盆加热系统是利用电流的        工作的；(2）小明帮爷爷泡脚前，向浴盆中加人6kg初温为20℃的水，加热系统的加热电阻正常工作15min将水加热到40℃，则此加热过程中水吸收的热量是多少？（水的比热容C水＝4.2x103J/(kg.℃))(3）加热系统的加热电阻正常工作15min产生热量是多少？(4）该足浴盆加热效率是多少？21、某型号电饭煲有加热和保温两个挡位，如图甲所示为其内部电路原理图，图乙是该电饭煲在一次工作中电功率与时间的关系图像；(1）当开关S与触点2相接时，电饭煲处于     （选填"保温"或"加热"）状态：(2）计算R2的阻值；    (3）在这次工作中，电饭煲共消耗了多少KW.h的电能？
答案解析 答案：  比热容   慢 答案：机械;内;做功。 答案：甲   右  答案：不变  增大   不变5.答案：：1537.7；；2200。答案解析（1）电能表读数：数字方框中最后一位是小数，单位是，由图可知，电能表示数为；表示电路中用电器每消耗的电能，电能表的转盘转过2500转，则电能表转盘转过500转，用电器消耗的电能：；(3)220V：表示家庭电路的电压是220V，10A：表示电能表允许通过的最大电流是10A，则小刚家允许接入的用（2）电器的最大总功率：6.答案：0.1度   1.65元 答案：B 答案：B 答案：A答案：D答案：A12.答案：D13.答案：AB14.答案：AC15.       答案解析解：只要按下任何一个按钮，指示灯都会发光，说明这两个开关互不影响即为并联，然后与电源、灯泡串联组成电路，如下图所示：     17.答案解析（1）实验前发现电流表的指针如图乙所示，指针指在了0刻度线的左侧，接下来的操作是对电流表调零；(2)图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；因为0.26A+0.24A=0.5A，所以结论为：并联电路中干路电流等于各支路电流之和，即：；(3)为得出普遍性的结论，要换用不同规格的灯泡多次测量A、B、C三处的电流。故答案为：（1）对电流表调零；；；更换不同规格的灯泡重复实验。18.答案解析（1）断开   （2）断路（3）  左  0.4A  2V（4）在电路中多串联一个的电阻，其余操作不变19.答案：（1）      （2）向左移动滑片，观察灯泡是否发光（3）A  2.5V（4）0.5W   2.5Ω（5）小灯泡的电阻随温度的升高而增大（6）B解析调节滑动变阻器滑片使电压表示数为，接着保持滑片位置不变，根据电流从电压表正接线柱流入，将将电压表B点的接线改接到C点，观察并记录电压表示数U，因为各个电阻的大小和电压大小都不变，灯泡仍然正常发光，根据串联电路的电压规律，定值电阻的电压为：，由欧姆定律，通过定值电阻的电流：，根据串联电路的电流规律，通过定值电阻的电流即为小灯泡的额定电流，则小灯泡的额定功率可表示为：  20.答案解析[答案] ①. 热效应 ②. 5.04×105J ③. 7.2×105J ④. 70%[解析][详解](1)[1]电流流过导体时,导体要发热,这种现象是电流的热效应,电热足浴盆加热系统是利用电流的热效应工作的。(2)[2]水需要吸收的热量:Q=c水mΔt=4.2×103J/(kg·℃)×6kg×(40℃﹣20℃)=5.04×105J(3)[3]足浴盆加热时消耗的电能W=Pt=800W×15×60s=7.2×105J(4)[4]该足浴盆加热效率 21.答案解析(1)保温；的阻值为；(3) 在这次工作中，电饭煲共消耗了的电能。解析当开关S与触点1相接时，电路为的简单电路，总电阻较小，电源电压不变，根据可知，总功率较大，电饭煲处于加热状态；当开关S与触点2相接时，两电阻串联，总电阻较大，电源电压不变，根据可知，总功率较小，电饭煲处于保温状态；(2)从图乙可知，加热功率，根据可知，；保温功率，根据可知，，根据电阻串联的特点可知，；(3)从图乙可知，加热状态下工作时间，保温状态下的工作时间，在这次工作中，电饭煲共消耗的电能。故答案为：(1)保温；的阻值为；(3)在这次工作中，电饭煲共消耗了的电能。
