河北省石家庄市栾城区人教九年级物理

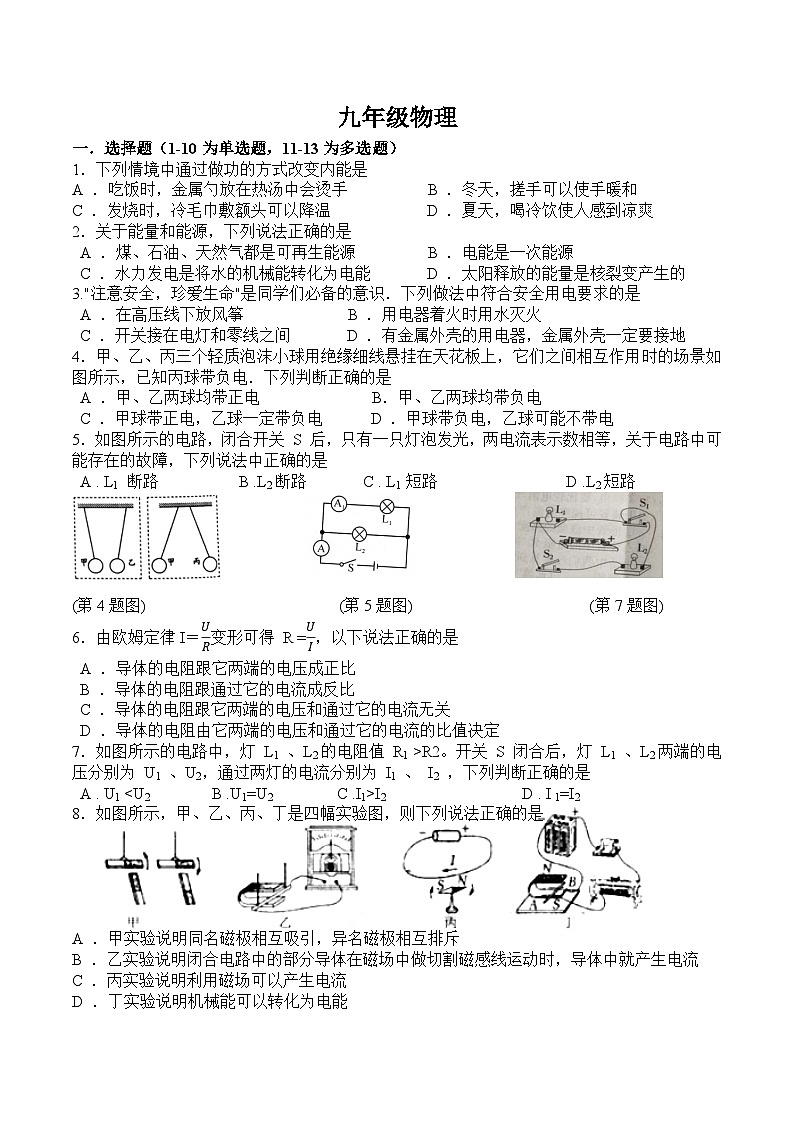

九年级物理

一．选择题（1-10为单选题，11-13为多选题）

1．下列情境中通过做功的方式改变内能是

A ．吃饭时，金属勺放在热汤中会烫手          B ．冬天，搓手可以使手暖和

C ．发烧时，冷毛巾敷额头可以降温            D ．夏天，喝冷饮使人感到凉爽

2．关于能量和能源，下列说法正确的是

 A ．煤、石油、天然气都是可再生能源         B ．电能是一次能源

 C ．水力发电是将水的机械能转化为电能       D ．太阳释放的能量是核裂变产生的

3."注意安全，珍爱生命"是同学们必备的意识．下列做法中符合安全用电要求的是

 A ．在高压线下放风筝             B ．用电器着火时用水灭火

 C ．开关接在电灯和零线之间       D ．有金属外壳的用电器，金属外壳一定要接地

4．甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球带负电．下列判断正确的是

 A ．甲、乙两球均带正电              B．甲、乙两球均带负电

 C ．甲球带正电，乙球一定带负电      D ．甲球带负电，乙球可能不带电

5．如图所示的电路，闭合开关 S 后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是

A . L1 断路          B .L2断路       C . L1 短路                D .L2短路

(第4题图)                        (第5题图)                      (第7题图)

6．由欧姆定律I＝变形可得 R =，以下说法正确的是

 A ．导体的电阻跟它两端的电压成正比

 B ．导体的电阻跟通过它的电流成反比

 C ．导体的电阻跟它两端的电压和通过它的电流无关

 D ．导体的电阻由它两端的电压和通过它的电流的比值决定

7．如图所示的电路中，灯 L1 、L2的电阻值 R1 >R2。开关 S 闭合后，灯 L1 、L2两端的电压分别为 U1 、U2，通过两灯的电流分别为 I1 、 I2 ，下列判断正确的是

 A . U1 <U2         B .U1=U2            C .I1>I2                 D . I 1=I2

8．如图所示，甲、乙、丙、丁是四幅实验图，则下列说法正确的是

A ．甲实验说明同名磁极相互吸引，异名磁极相互排斥

B ．乙实验说明闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中就产生电流 C ．丙实验说明利用磁场可以产生电流

D ．丁实验说明机械能可以转化为电能

9.L1灯规格为"6V 3W", L2 灯规格为"3V  3W"，忽略灯丝电阻变化，则下列说法正确的是

 A . L1 与L2灯丝电阻之比为2:1

 B ．两灯串联，当电路中电流为0.5A时，L2灯两端电压为3V

 C ．两灯并联，当一个灯正常发光时，通过另一个灯的电流为1A

 D ．两灯并联在3V电压下， L1 ，灯与 L2 灯消耗的实际功率之比为1:4

10．如图所示，闭合开关 S ，向右调节滑动变阻器的滑片 P ，忽略温度对灯丝电阻的影响，下列说法正确的是

 A ．电压表示数变大，电压表与电流表示数的比值不变

 B ．电流表示数变小，电压表与电流表示数的比值变大

 C ．小灯泡亮度变亮，电路总电阻变大

 D ．小灯泡亮度变暗，电路总功率变小

11．下列说法不正确的是

 A ．在汽油机的压缩冲程中，内能转化为机械能

 B ．我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多

 C ．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量

D ．把零下10℃的冰块放在0℃的冰箱保鲜室中，一段时间后，冰块的内能会增加

（第10题图）                           （第13题图）

12．下列关于电与磁的说法正确的是

 A ．磁场中某点的磁场方向是由放在该点的小磁针决定的

 B ．只改变通电螺线管中电流的方向，可以改变通电螺线管的 N 、 S 极

 C ．动圈式话筒是利用磁场对电流的作用原理制成的

 D ．直流电动机内线圈的转向与电流方向和磁场方向有关

13．如图甲所示的电路中，电源电压保持不变，小灯泡 L 的额定电压为12V，开关 S 闭合后，

将滑动变阻器的滑片 P 由 b 端向 a 端移动，图乙是该过程中小灯泡的 I - U 图像，则下列说法正确的是

 A ．电源电压为18V                     B ．小灯泡正常发光时的电阻为6Ω

 C ．电路消耗的最小电功率为12W        D ．滑动变阻器的最大阻值为9Ω

二、填空题

14．如图所示，只闭合 S ，小灯泡 L1 、L2组成      联电路；断开 S1 ，闭合 S2 、 S3 ，小灯泡 L1 、L2组成       联电路；闭合 S1 、S2，断开 S3 会造成      短路。

15．如图所示的电路中，当开关闭合时，甲电流表的示数为0.6A，乙电流表的示数为0.2A,则通过灯 L 的电流为        A ，通过电路总电流为        A 。

（第14题图）                      （第15题图）                 （第16题图）

16．如图所示电路中，两只相同的灯泡 L1、L2 ，在闭合开关后都能发光。过一会儿，两只灯泡突然都熄灭了，若电路发生的故障是灯 L1 灯丝断了，则电压表         示数；若电路发生的故障是灯 L2 灯丝断了，则电压表       示数。（均选填"有"或"无")

17．寒冷的冬天，小明家新安装了一台空调，当他打开空调取暖时，家里的空气开关跳闸了。为了查找原因，他关闭家中其他用电器，只让该空调单独工作了10min，发现家中标有"1500r/ kW . h "字样的电能表的铝盘转了300r，则该空调消耗的电能为          J ．空调的实际功率为         W 。分析可知，空气开关跳闸的原因可能是                 。

18．将标有"12V 12W"的灯泡 L1 和"12V  6W"的灯泡 L2 ：串联接入电路，在长时间工作过程中，允许加在它们两端的最高电压是      V ．则不能正常发光的小灯泡的实际功率是

    W （忽略温度对灯丝电阻的影响）。

19．如图所示的电路中，电磁铁左端为       极，小磁针静止时如图， B 端是      极；当开关 S 由 a 拨到 b ，调节滑动变阻器，使电流表的示数仍保持不变，则电磁铁的磁性       （选填"增强""不变"或"减弱")。

三、实验探究题

20．如图所示在探究"导体的电阻跟哪些因素有关"的问题时，老师引导同学们做了如图所示的实验：

(1）实验中，通过观察       可以判断导体电阻的大小。

(2）实验时，同学们用图甲所示的实验装置分别把 a b c d 四根金属丝接入电路中的 AB 两点之间，探究情况如下表：则选用       两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是：      。

(3）如图乙所示的实验，可探究导体电阻与      的关系。

21．在"测量小灯泡的电功率"实验中，小灯泡的额定电压为2.5V，电源电压为4.5V。

                   乙

(1）用笔画线代替导线，将甲图中电路连接完整；

(2）连接好电路闭合开关后，发现灯泡不亮，检查电路发现电压表、电流表均有示数，则接下来的操作应是             ；

(3）问题解决后，移动滑动变阻器滑片，当电压表示数为2.3V时，为了让灯泡正常发光，此时应将滑片向             （选填"左"或"右"）侧移动；

(4）移动滑片 P ，记下多组对应的电压表和电流表的示数，并绘制成图乙所示的 I - U 图像，根据图像信息，可计算出小灯泡的额定功率是         W。

(5）小明对本实验进行了拓展思考，以下探究活动用该实验装置中的器材不能完成的是

 A ．测量小灯泡的电阻             B ．探究串联电路电流的特点

 C ．探究串联电路电压的特点       D ．探究电流与电压的关系

22．如图是探究"电流通过导体时产生热量与哪些因素有关"的实验装置，两个透明容器中

密封着等量的空气。

(1）实验中，要比较电阻丝产生的热量的多少，只需比较与之相连的 U 形管中           ；

(2）甲装置可探究电流产生的热量与        的关系，通电一段时间后，        侧容器中U 形管中液面的高度差大（选填"左"或"右");

(3）乙装置中的电阻 R3 的作用主要是              ；

(4）生活中我们经常见到"电炉丝热得发红，而与它相连的导线却不热"，这一现象可用上面图

             （选填"甲"或"乙"）的实验结论来解释。

四，计算题

23．在如图所示电路中，电源电压为18V且保持不变，电阻 R 1阻值为12Ω，滑动变阻器R2标有"100Ω 1A"字样．闭合开关 S ,移动滑片 P 至某位置时，电流表示数为0.5A.

(1）求此时电阻 R1 两端的电压U1

(2）若电流表量程为0~0.6A，电压表量程为0~15V．闭合开关S ，移动滑片 P ，在电路安全工作的情况下， R1 的最大电功率为多少？

24．如图甲所示，这是小明新买的一款多挡暖手鼠标垫，图乙是其简化电路图。 R1 、R2均为电热丝，暖手鼠标垫有高温和低温两个挡，高温挡功率为60W，低温挡功率为45W。

(1）暖手鼠标垫是利用电流的      来工作的。暖手鼠标垫在低温挡正常工作5h消耗的电能为多少焦耳？

(2）当开关 S 闭合，开关 S1 接时，暖手鼠标垫处于高温挡。暖手鼠标垫在高温挡正常工作时，电路中的电流是多少？若此状态下鼠标工作1h，产生多少热量？

(3）电热丝 R1 、R2的阻值分别为多少？
