人教版九年级物理全一册第十五章第三节串联和并联学案

这是一份人教版九年级物理全一册第十五章第三节串联和并联学案，共8页。

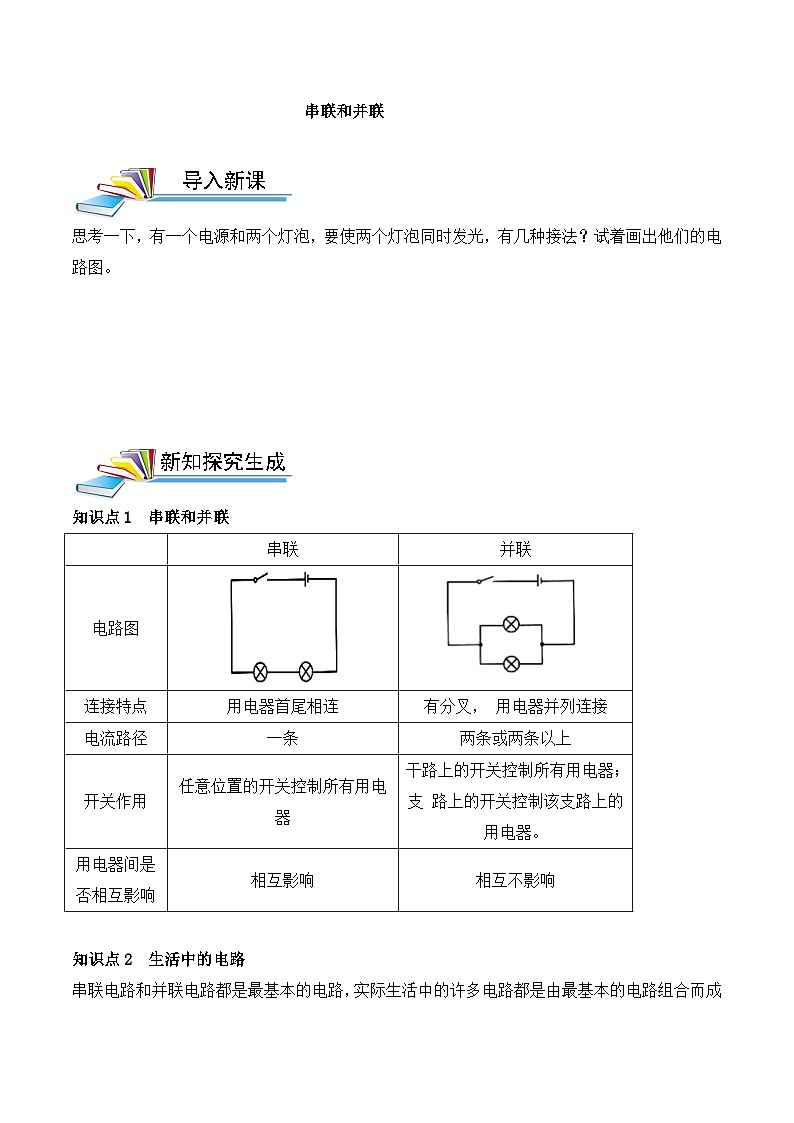

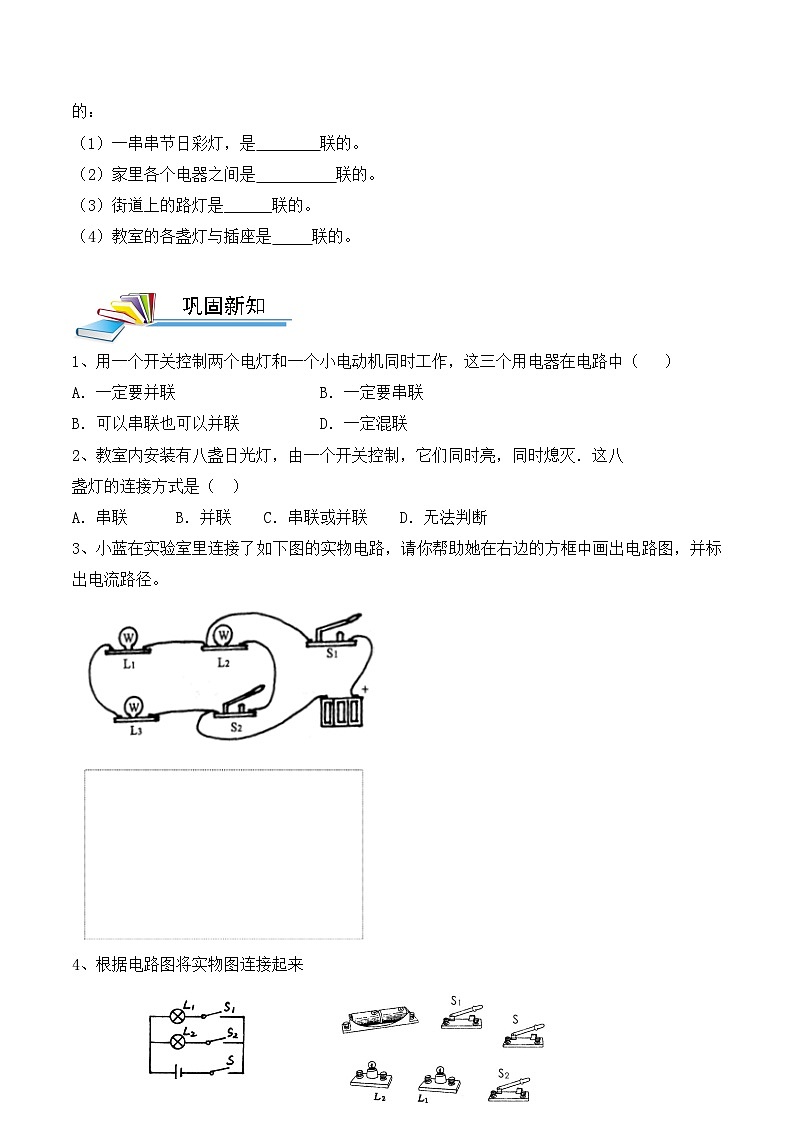

                      串联和并联                        思考一下，有一个电源和两个灯泡，要使两个灯泡同时发光，有几种接法？试着画出他们的电路图。      知识点1  串联和并联 串联并联电路图连接特点用电器首尾相连有分叉， 用电器并列连接电流路径一条两条或两条以上开关作用任意位置的开关控制所有用电器干路上的开关控制所有用电器；支 路上的开关控制该支路上的用电器。用电器间是 否相互影响相互影响相互不影响 知识点2  生活中的电路串联电路和并联电路都是最基本的电路，实际生活中的许多电路都是由最基本的电路组合而成的：（1）一串串节日彩灯，是        联的。（2）家里各个电器之间是          联的。（3）街道上的路灯是______联的。  （4）教室的各盏灯与插座是     联的。  1、用一个开关控制两个电灯和一个小电动机同时工作，这三个用电器在电路中（   ）    A．一定要并联                  B．一定要串联  B．可以串联也可以并联          D．一定混联2、教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八
盏灯的连接方式是（  ）

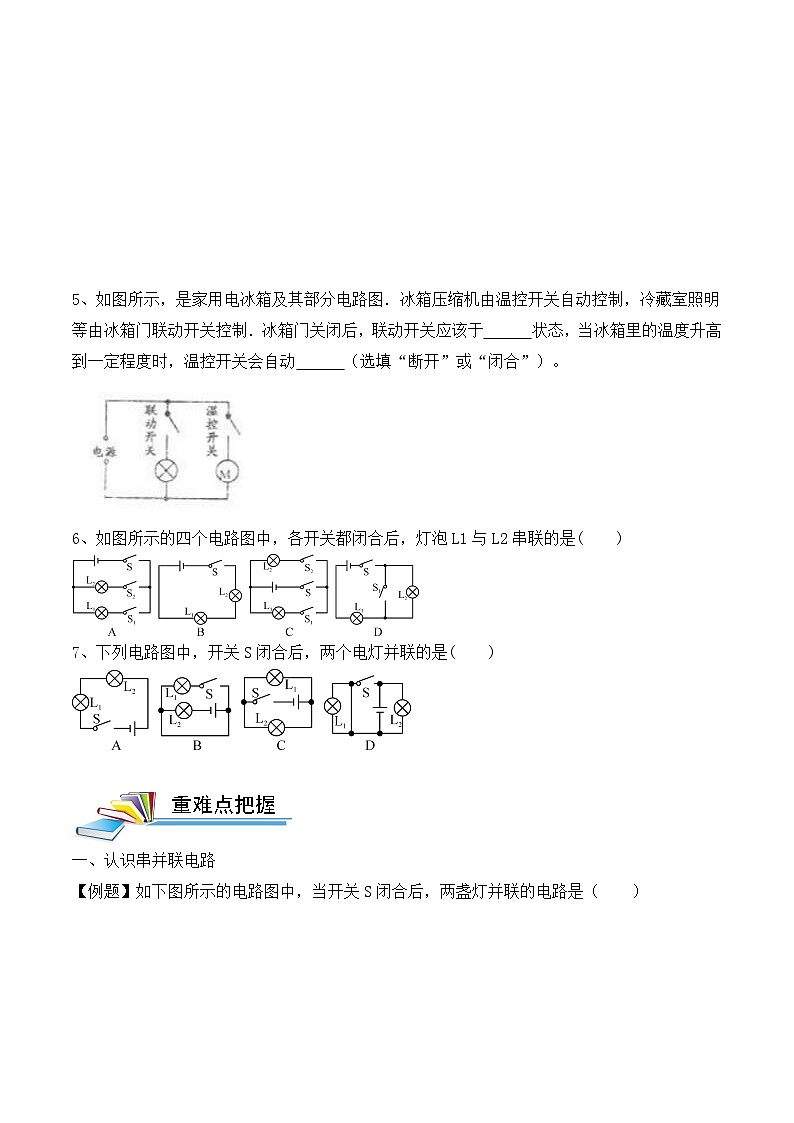

A．串联   B．并联  C．串联或并联  D．无法判断3、小蓝在实验室里连接了如下图的实物电路，请你帮助她在右边的方框中画出电路图，并标出电流路径。4、根据电路图将实物图连接起来       5、如图所示，是家用电冰箱及其部分电路图．冰箱压缩机由温控开关自动控制，冷藏室照明等由冰箱门联动开关控制．冰箱门关闭后，联动开关应该于   状态，当冰箱里的温度升高到一定程度时，温控开关会自动   （选填“断开”或“闭合”）。      6、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是(    ) 7、下列电路图中，开关S闭合后，两个电灯并联的是(    )  一、认识串并联电路【例题】如下图所示的电路图中，当开关S闭合后，两盏灯并联的电路是（    ） 变式训练1、如图所示的电路，要使两个小灯 泡L1，L2串联，应（   ）
A．断开开关S1，S2，闭合开关S3  B．断开开关S1，S3，闭合开关S2  C．断开开关S1，闭合开关S2，S3  D．断开开关S2，闭合开关S1，S3    2、根据实物图画出相对应的电路图      二、按要求设计电路 【例题】家用电吹风主要有带扇叶的电动机和电热丝组成,为了保证电吹风的安全使用,要求:电吹风不工作时,电热丝不能发热；电热丝不发热时，电动机仍能工作。下列电路中符合要求的是（   ）变式训练1、击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于图中 “S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于图中 “S乙”闭合），甲方指示灯L甲亮。在如图所示的四个电路中，可能实现上述功能的是（　 　）2、现有两节干电池、红灯L1、绿灯L2、电铃、开关S1、S2等器材，设计电路．要求：S1闭合、S2断开时，红灯亮电铃响，绿灯不亮；S1断开、S2闭合时，绿灯亮电铃响，红灯不亮．先画出电路图，再把实物图14连接起来．                    图14              一、填空题1．如图1所示，要使两灯串联，应闭合开关________，闭合________时两灯并联，同时闭合________是不允许的．2．如图2所示电路图，当开关S1、S2、S3都闭合时，灯L1、L2、L3是________联，其中开关S1控制________灯，S2控制________灯，S3控制________灯．  图1                图2               图3              3．图3所示电路中a、b、c、d是四个接线柱，若用导线将接线柱_______连接时，出现短路现象；若使电灯L1、L2、L3并联，应用导线连接接线柱_______和_______；若使L1、L3并联，应用导线连接接线柱_______；若使L2、L3串联，应用导连接接线柱_______．             4．如图4所示，灯L1与L2是_______联的，当开关S断开时，灯L1与灯L2______熄灭．          图4                图5              图6                图7 5．如图5所示，灯L1与灯L2是________联，当只闭合开关S1时，灯________亮，灯________不亮．当开当S1、S2都闭合时，灯________亮．6．在图6所示的电路中，若使灯泡L1、L2串联在电源上，应使接点________相连，若使L1、L2并联应使接点________相连．7．在图7电路中，下列说法中正确的是    (    )A．当S1和S2都断开时，L1、L2、L3是串联 B．当S1和S2都闭合时，L1、L2、L3是并联C．当只闭合S1时，L1、L2、L3是并联     D．当只闭合S2时，L1、L2、L3是串联8.如图所示，灯泡L1，L2属于并联接法的是（　　）
A.B.C.D.
 9.在如下图所示电路中，开关S闭合后，三盏灯属于串联的电路是：（   ）A.    B.    C.    D.10.小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（   ）A．冰箱内的照明灯和压缩机串联B．冰箱内的照明灯和压缩机并联，开关S在干路上C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联11.在“组成串联电路”的学生实验中，如图9所示，当开关S闭合时，灯L1和L2均不亮．某同学用一根导线去检查电路的故障：他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮；然后并接在灯L2两端时发现两灯均不亮．由此可以判断    (    )              A．灯L1短路   B．灯L1断路      C．灯L2短路     D．灯L2断路12.如图10所示电路，下列说法中正确的是    (    )    A．S1、S3断开，S2闭合，L1、L2串联    B．S2断开，S1、S3闭合，L1、L2串联C．S1、S2闭合，S3断开，L2发光        D．S1、S2、S3均闭合，L1、L2都发光                图9                      图10   13.根据实物图11的连接图，画出电路图．    图11    14、根据电路图12将实物图连接起来     图12  15、根据图13甲所示的电路图，将实物图(图乙)中未连接的地方连起来(连线不交叉)．图13
