2024年中考物理复习-----36.“电功率实验综合”重难点突破及题型归类（全国通用）

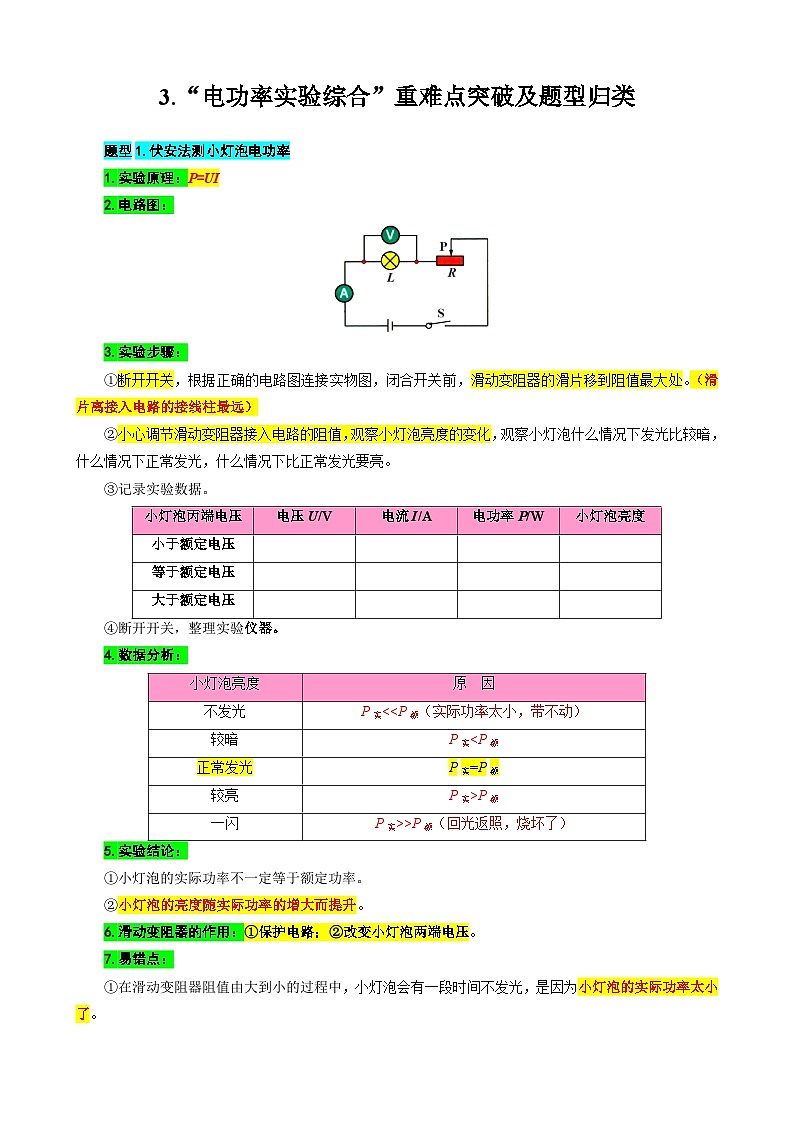

3.“电功率实验综合”重难点突破及题型归类

题型1.伏安法测小灯泡电功率

1.实验原理：P=UI

2.电路图：

3.实验步骤：

①断开开关，根据正确的电路图连接实物图，闭合开关前，滑动变阻器的滑片移到阻值最大处。（滑片离接入电路的接线柱最远）

②小心调节滑动变阻器接入电路的阻值，观察小灯泡亮度的变化，观察小灯泡什么情况下发光比较暗，什么情况下正常发光，什么情况下比正常发光要亮。

③记录实验数据。

④断开开关，整理实验仪器。

4.数据分析：

5.实验结论：

①小灯泡的实际功率不一定等于额定功率。

②小灯泡的亮度随实际功率的增大而提升。

6.滑动变阻器的作用：①保护电路；②改变小灯泡两端电压。

7.易错点：

①在滑动变阻器阻值由大到小的过程中，小灯泡会有一段时间不发光，是因为小灯泡的实际功率太小了。

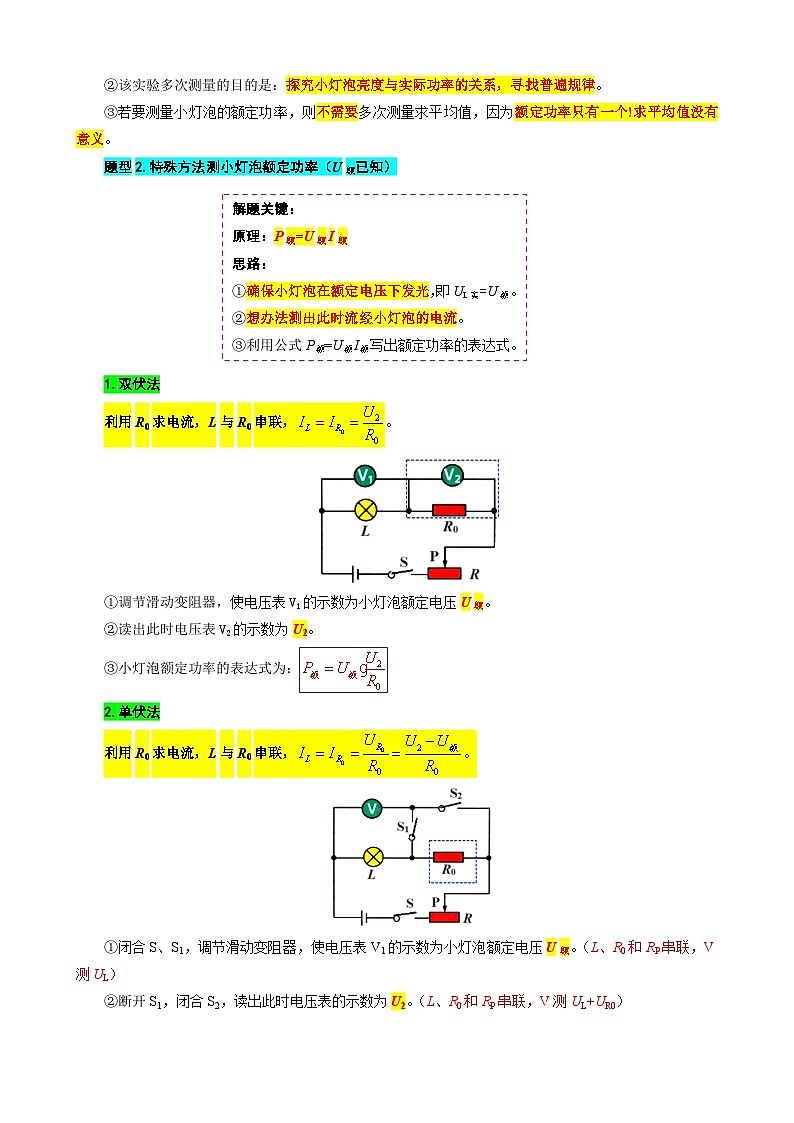

②该实验多次测量的目的是：探究小灯泡亮度与实际功率的关系，寻找普遍规律。

③若要测量小灯泡的额定功率，则不需要多次测量求平均值，因为额定功率只有一个!求平均值没有意义。

题型2.特殊方法测小灯泡额定功率（U额已知）

1.双伏法

利用R0求电流，L与R0串联，。

①调节滑动变阻器，使电压表V1的示数为小灯泡额定电压U额。

②读出此时电压表V2的示数为U2。

③小灯泡额定功率的表达式为：

2.单伏法

利用R0求电流，L与R0串联，。

①闭合S、S1，调节滑动变阻器，使电压表V1的示数为小灯泡额定电压U额。（L、R0和RP串联，V测UL）

②断开S1，闭合S2，读出此时电压表的示数为U2。（L、R0和RP串联，V测UL+UR0）

③小灯泡额定功率的表达式为：

3.双安法

利用R0和A1组合确定电压，当UR0=UL=I1R0=U额时，开始读数。

①调节滑动变阻器，使电流表A1的示数为，此时，L两端电压为额定电压。

②读出此时电流表A2的示数为I2，L与R0并联，灯泡电流IL=I2－I1。

③小灯泡额定功率的表达式为：

4.单安法

利用R0和A组合确定电压，当UR0=UL=I1R0=U额时，开始读数。

①闭合S、S1，调节滑动变阻器，使电流表A1的示数为。（L与R0并联，A测IR0=I1）

②断开S1，闭合S2，读出此时电流表的示数为I2。（L与R0并联，A测二者总电流IL=I2－I1）

③小灯泡额定功率的表达式为：
