2024年中考物理复习----电路图和实物图的相互转化（全国通用）

电路图和实物图的相互转化

一、根据电路图连接实物图

连接实物图注意事项：

①连接实物图时候，导线不能交叉，不能穿过电路元件。

②电流表、电压表注的电流正进负出，并且注意选择合适量程，无法选择时候，直线连接较大量程即可。

③电路画完以后再连接电压表。

④滑动变阻器的变化趋势要和电路图中保持一致（即往右滑动时，电阻变化要和电路图一样，要么都变大，要么都变小）。

实操演练

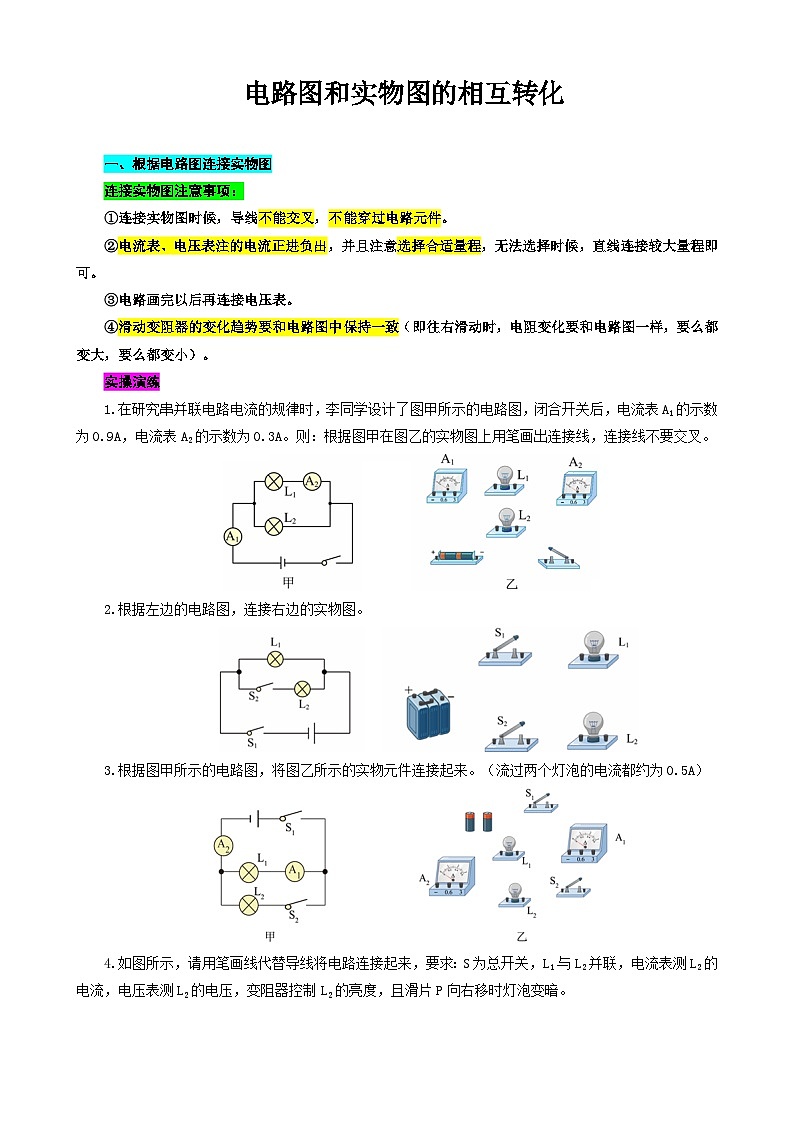

1.在研究串并联电路电流的规律时，李同学设计了图甲所示的电路图，闭合开关后，电流表A1的示数为0.9A，电流表A2的示数为0.3A。则：根据图甲在图乙的实物图上用笔画出连接线，连接线不要交叉。

2.根据左边的电路图，连接右边的实物图。

3.根据图甲所示的电路图，将图乙所示的实物元件连接起来。（流过两个灯泡的电流都约为0.5A）

4.如图所示，请用笔画线代替导线将电路连接起来，要求：S为总开关，L1与L2并联，电流表测L2的电流，电压表测L2的电压，变阻器控制L2的亮度，且滑片P向右移时灯泡变暗。

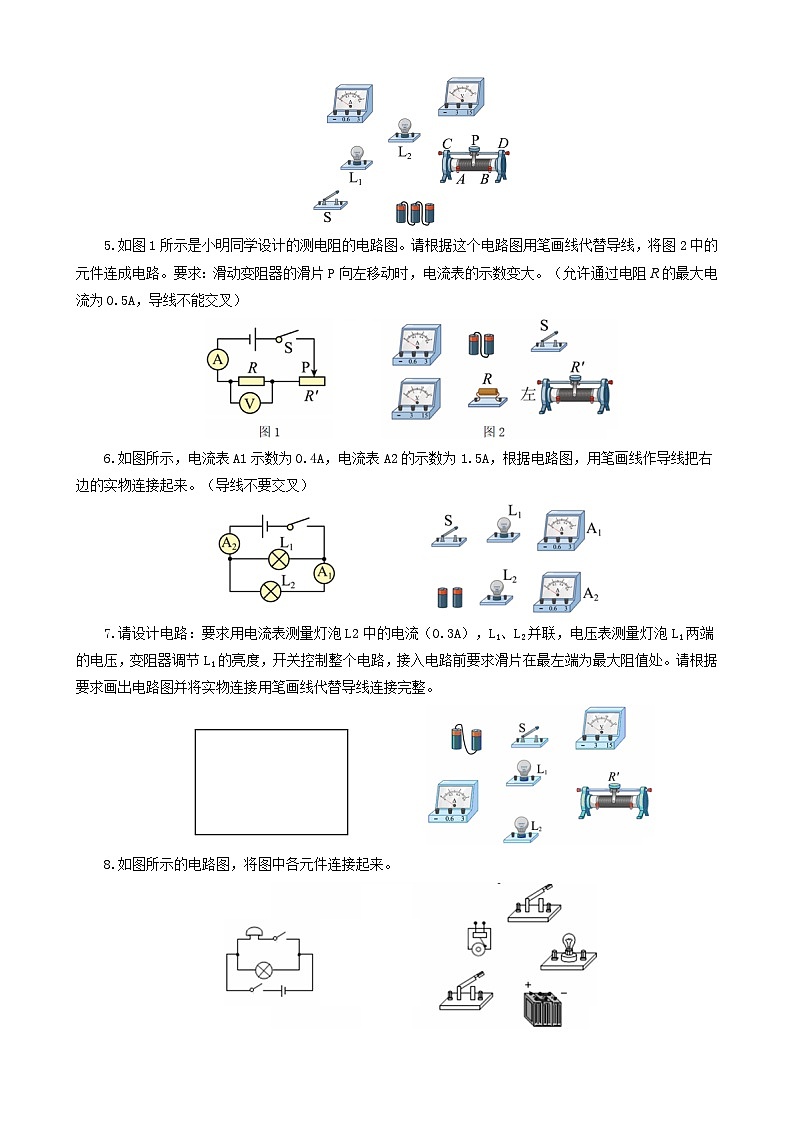

5.如图1所示是小明同学设计的测电阻的电路图。请根据这个电路图用笔画线代替导线，将图2中的元件连成电路。要求：滑动变阻器的滑片P向左移动时，电流表的示数变大。（允许通过电阻R的最大电流为0.5A，导线不能交叉）

6.如图所示，电流表A1示数为0.4A，电流表A2的示数为1.5A，根据电路图，用笔画线作导线把右边的实物连接起来。（导线不要交叉）

7.请设计电路：要求用电流表测量灯泡L2中的电流（0.3A），L1、L2并联，电压表测量灯泡L1两端的电压，变阻器调节L1的亮度，开关控制整个电路，接入电路前要求滑片在最左端为最大阻值处。请根据要求画出电路图并将实物连接用笔画线代替导线连接完整。

8.如图所示的电路图，将图中各元件连接起来。

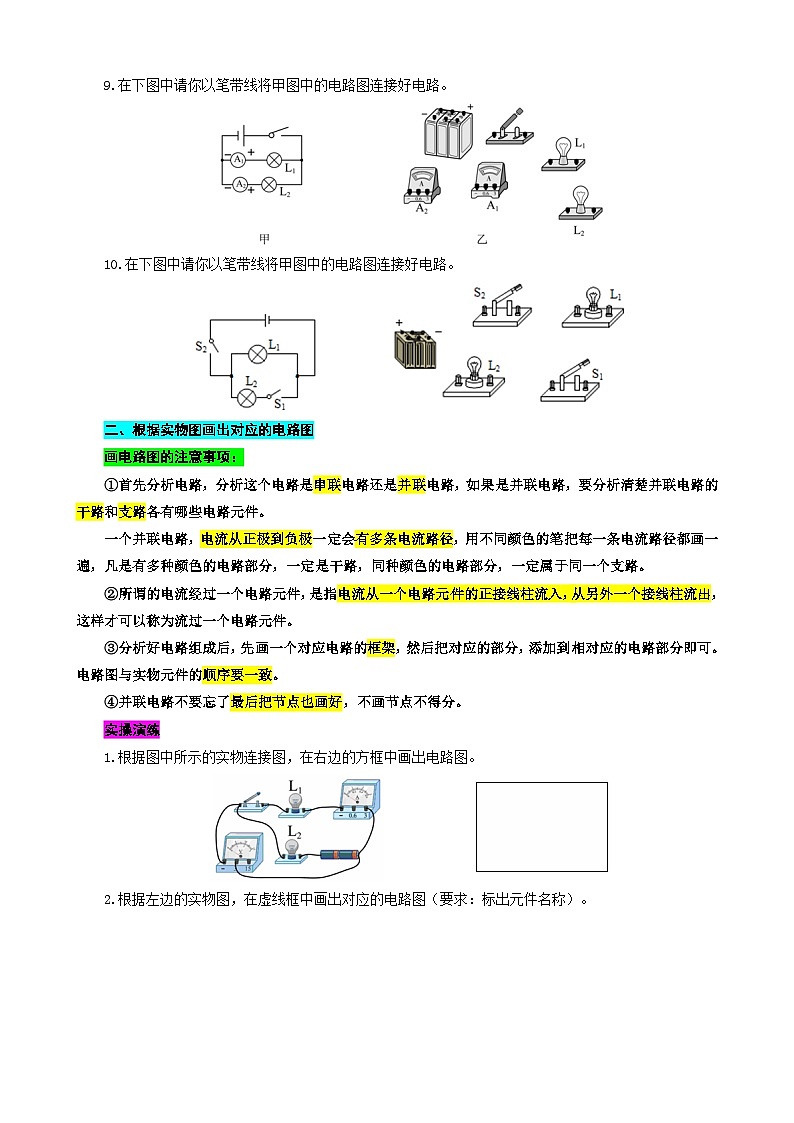

9.在下图中请你以笔带线将甲图中的电路图连接好电路。

10.在下图中请你以笔带线将甲图中的电路图连接好电路。

二、根据实物图画出对应的电路图

画电路图的注意事项：

①首先分析电路，分析这个电路是串联电路还是并联电路，如果是并联电路，要分析清楚并联电路的干路和支路各有哪些电路元件。

一个并联电路，电流从正极到负极一定会有多条电流路径，用不同颜色的笔把每一条电流路径都画一遍，凡是有多种颜色的电路部分，一定是干路，同种颜色的电路部分，一定属于同一个支路。

②所谓的电流经过一个电路元件，是指电流从一个电路元件的正接线柱流入，从另外一个接线柱流出，这样才可以称为流过一个电路元件。

③分析好电路组成后，先画一个对应电路的框架，然后把对应的部分，添加到相对应的电路部分即可。电路图与实物元件的顺序要一致。

④并联电路不要忘了最后把节点也画好，不画节点不得分。

实操演练

1.根据图中所示的实物连接图，在右边的方框中画出电路图。

2.根据左边的实物图，在虚线框中画出对应的电路图（要求：标出元件名称）。

3.根据如图所示的实物连线图，在虚线方框中画出对应的电路图。

4.根据图1所示的实物连接图，在图2的框中画出电路图。

5.根据实物图画电路图。

6.根据实物图画出其电路图：

7.试根据图中实物连接情况，在右边画出相应的电路图。

8.如图所示，请根据实物连接图，在方框内画出与之对应的电路图。

9.如图所示为一实物电路，请在虚线方框内画出对应的电路图。

10.按如图所示的实物连接图，在方框内画出相应的电路图。

11.根据甲实物图在乙虚线方框内画出对应的电路图。

三、按要求连接实物图

1.请根据要求连接如图所示的实物图。要求：灯L1与L2并联，开关S1控制所有用电器；开关S2控制L2。

2.如图所示，有灯泡L1、L2，开关S，电源（3V），电压表，电流表和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压。请你用笔画线代替导线连接实物图（L1、L2电阻分别约为5Ω、10Ω）

3.如图所示电路，电源由三节新的干电池组成，请用笔画线代替导线将电路连接完整。要求：①L1与L2串联；②电压表测量L1和L2的总电压。

4.请按照如图电路图连接对应的实物图（电压表选量程，电流表选0~0.6A量程）。

5.如图所示，用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流最大为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮，请将电路图连接完整。

6.如图所示，电源电压不变，按要求用铅笔连线代替导线：

（1）电路为并联，开关在干路，电流表测量L2的电流；

（2）滑动变阻器的滑片向右移时，灯L1由亮变暗，L2亮度不变。
