2024年中考物理复习-----“表格法”突破电路故障分析（全国通用）

这是一份2024年中考物理复习-----“表格法”突破电路故障分析（全国通用），共6页。试卷主要包含了要点解读，典例引领等内容，欢迎下载使用。

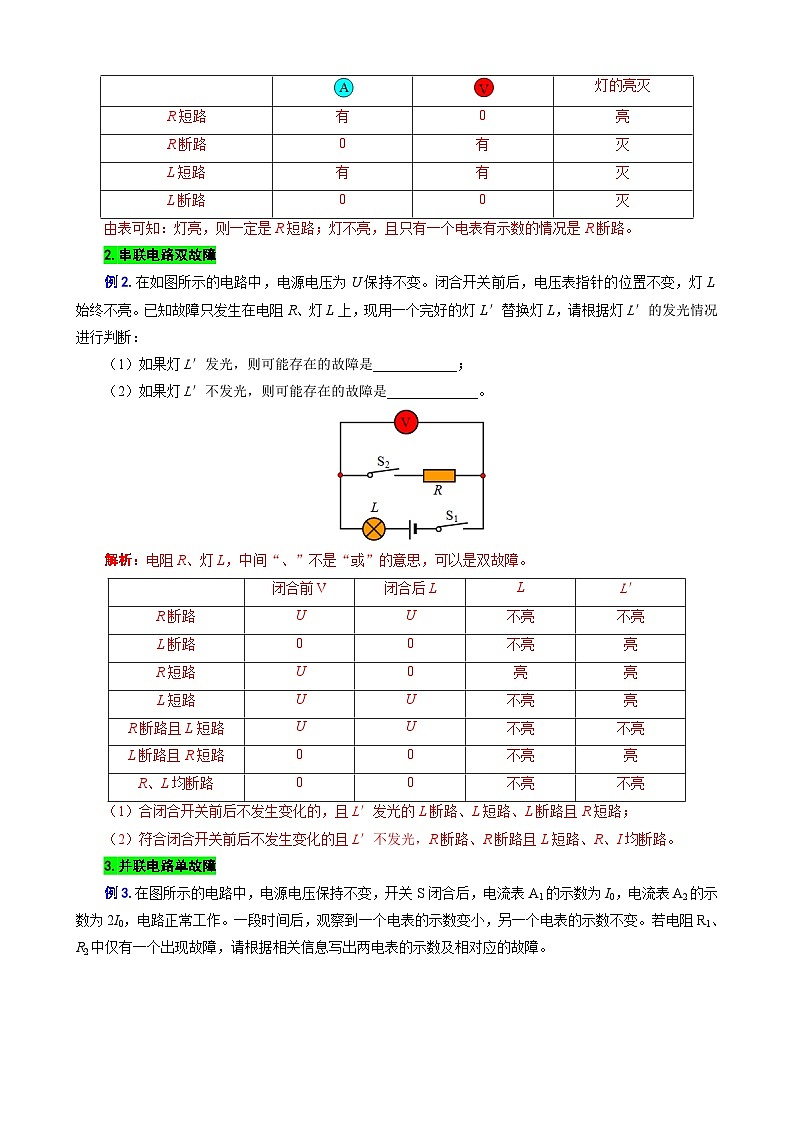

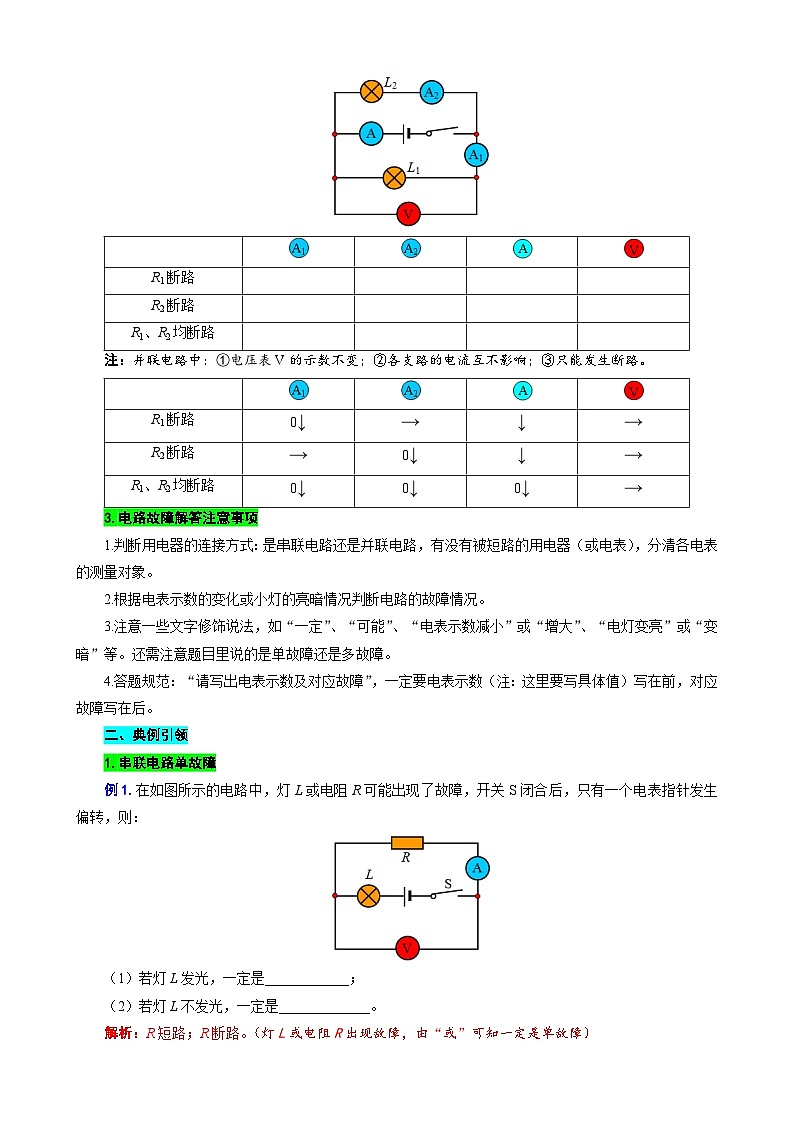

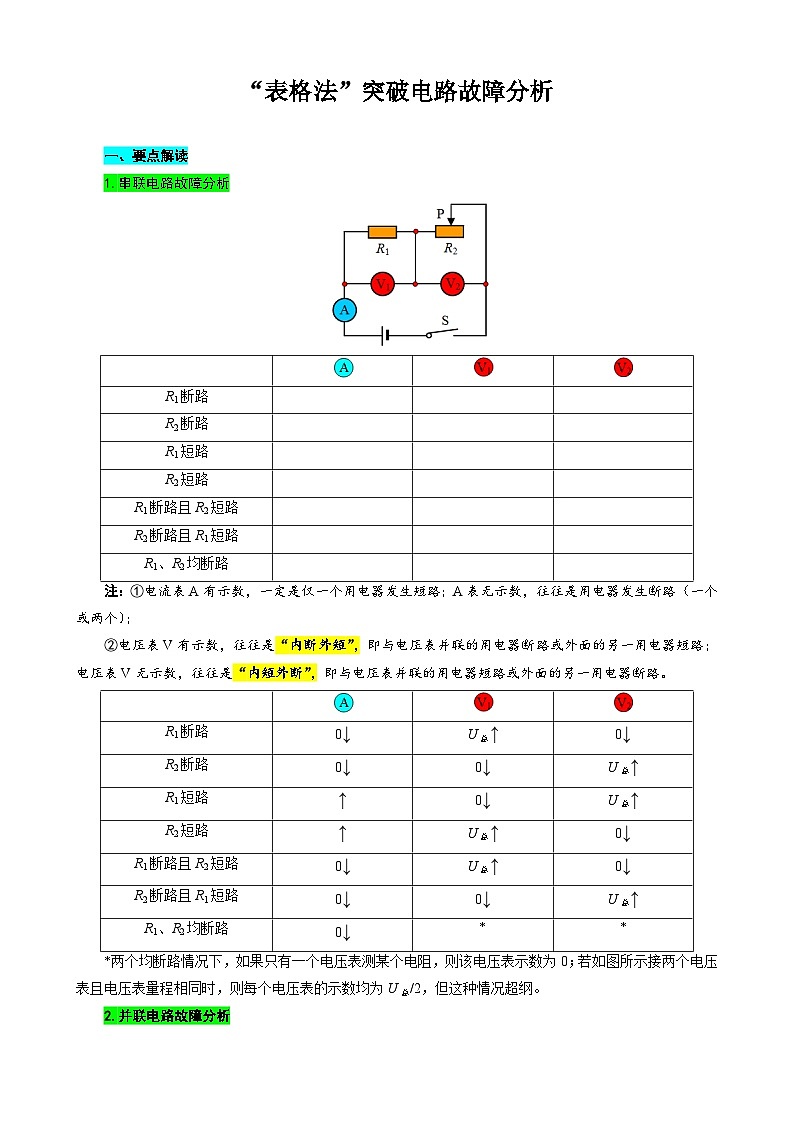

“表格法”突破电路故障分析 一、要点解读1.串联电路故障分析 R1断路   R2断路   R1短路   R2短路   R1断路且R2短路   R2断路且R1短路   R1、R2均断路   注：①电流表A有示数，一定是仅一个用电器发生短路；A表无示数，往往是用电器发生断路（一个或两个）；②电压表V有示数，往往是“内断外短”，即与电压表并联的用电器断路或外面的另一用电器短路；电压表 V无示数，往往是“内短外断”，即与电压表并联的用电器短路或外面的另一用电器断路。 R1断路0↓U总↑0↓R2断路0↓0↓U总↑R1短路↑0↓U总↑R2短路↑U总↑0↓R1断路且R2短路0↓U总↑0↓R2断路且R1短路0↓0↓U总↑R1、R2均断路0↓***两个均断路情况下，如果只有一个电压表测某个电阻，则该电压表示数为0；若如图所示接两个电压表且电压表量程相同时，则每个电压表的示数均为U总/2，但这种情况超纲。2.并联电路故障分析 R1断路    R2断路    R1、R2均断路    注：并联电路中：①电压表V的示数不变；②各支路的电流互不影响；③只能发生断路。 R1断路0↓→↓→R2断路→0↓↓→R1、R2均断路0↓0↓0↓→3.电路故障解答注意事项1.判断用电器的连接方式：是串联电路还是并联电路，有没有被短路的用电器（或电表），分清各电表的测量对象。2.根据电表示数的变化或小灯的亮暗情况判断电路的故障情况。3.注意一些文字修饰说法，如“一定”、“可能”、“电表示数减小”或“增大”、“电灯变亮”或“变暗”等。还需注意题目里说的是单故障还是多故障。4.答题规范：“请写出电表示数及对应故障”，一定要电表示数（注：这里要写具体值）写在前，对应故障写在后。二、典例引领1.串联电路单故障例1.在如图所示的电路中，灯L或电阻R可能出现了故障，开关S闭合后，只有一个电表指针发生偏转，则：（1）若灯L发光，一定是____________；（2）若灯L不发光，一定是_____________。解析：R短路；R断路。（灯L或电阻R出现故障，由“或”可知一定是单故障） 灯的亮灭R短路有0亮R断路0有灭L短路有有灭L断路00灭由表可知：灯亮，则一定是R短路；灯不亮，且只有一个电表有示数的情况是R断路。2.串联电路双故障例2.在如图所示的电路中，电源电压为U保持不变。闭合开关前后，电压表指针的位置不变，灯L始终不亮。已知故障只发生在电阻R、灯L上，现用一个完好的灯L′替换灯L，请根据灯L′的发光情况进行判断：（1）如果灯L′发光，则可能存在的故障是____________；（2）如果灯L′不发光，则可能存在的故障是_____________。解析：电阻R、灯L，中间“、”不是“或”的意思，可以是双故障。 闭合前V闭合后LLL′R断路UU不亮不亮L断路00不亮亮R短路U0亮亮L短路UU不亮亮R断路且L短路UU不亮不亮L断路且R短路00不亮亮R、L均断路00不亮不亮（1）合闭合开关前后不发生变化的，且L′发光的L断路、L短路、L断路且R短路；（2）符合闭合开关前后不发生变化的且L′不发光，R断路、R断路且L短路、R、I均断路。3.并联电路单故障例3.在图所示的电路中，电源电压保持不变，开关S闭合后，电流表A1的示数为I0，电流表A2的示数为2I0，电路正常工作。一段时间后，观察到一个电表的示数变小，另一个电表的示数不变。若电阻R1、 R2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。解析： R1断路02I0R2断路I00答：当A1为0，A2为2I0，R1断路；当A1为I0，A2为0，R2断路。4.并联电路双故障例4.在如图所示的电路中，电源电压保持不变。已知电阻R1、R2中的一个或两个同时发生断路故障，且其他元件均保持完好。现将一个完好的电流表接入电路，利用开关S的开闭排查出所有可能的故障情况，电流表应接入电路中______处（选填“a”“b”或“c”），写出现象及其对应的故障_______________。解析：因为通过开关断开闭合，只接a点，只能知道R1的情况；只接c点，只能知道R2的情况；b点可以知道R1和R2的情况，故电流表接在b点。故障情况及开关开闭后的电流表示数情况如下表所示： R1断路I2I1R2断路0I1R1和R2均断路00答：当开关开闭都有示数，且示数不变，则R1断路；当开关断开时无示数，闭合后有示数，则R2断路；当开关断开闭合都无示数，R1和R2均断路。5.故障检测例5.如图所示电路，闭合开关S，两只小灯不亮。小蒋查看了电源、电灯、开关和接线柱连接都没问题，估计是某导线断路了。小蒋将电表的正接线柱与电源的正极a相连，再将电表的负接线柱分别与其它接线柱相连。下列有关检测的推断正确的是（    ）A.若电流表接在ad两端时，灯亮，则导线cd一定断路B.若电流表接在ae两端时，灯亮，则导线ab一定断路C.若电压表接在af两端时，示数为3V，则导线gh一定断路D.若电压表接在ag两端时，示数为0 V，则导线gh一定断路解析：A选项，电流表接在ad两端时，灯亮，可能bc断路，故A错；B选项，电流表接ae两端时，灯亮，可能bc断路，可能ed断路，可能cd断路，故B错；C选项，电压表接af两端时，示数为3V，则导线gh一定是好的，故C错误；故选D。.6.互换位置例6.在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，电流表A的示数变小，电压表V的示数不变，然后将电流表A与电阻R2对换，发现电流表的示数再次变小。若故障只发生在电阻R1、R2上，则（    ）A.R1一定断路           B.R2一定断路           C.R1可能断路           D.R2可能断路解析：互换后电路图如下图所示，R1被电流表短路，实际上就变成只有一个电阻R2的简单电路。具体分析如下表： 互换前电流表示数互换后电流表示数R1断路I2I2R2断路I10R1和R2均断路00综合所有情况可知：互换后电流表示数再次变小只能是R2断路，R1是好的。所以选B。
