    初中物理人教版九年级全册第5节 串、并联电路中电流的规律导学案

    展开
    这是一份初中物理人教版九年级全册第5节 串、并联电路中电流的规律导学案,共7页。学案主要包含了串联电路中各点的电流的规律,并联电路中各点的电流的规律等内容,欢迎下载使用。

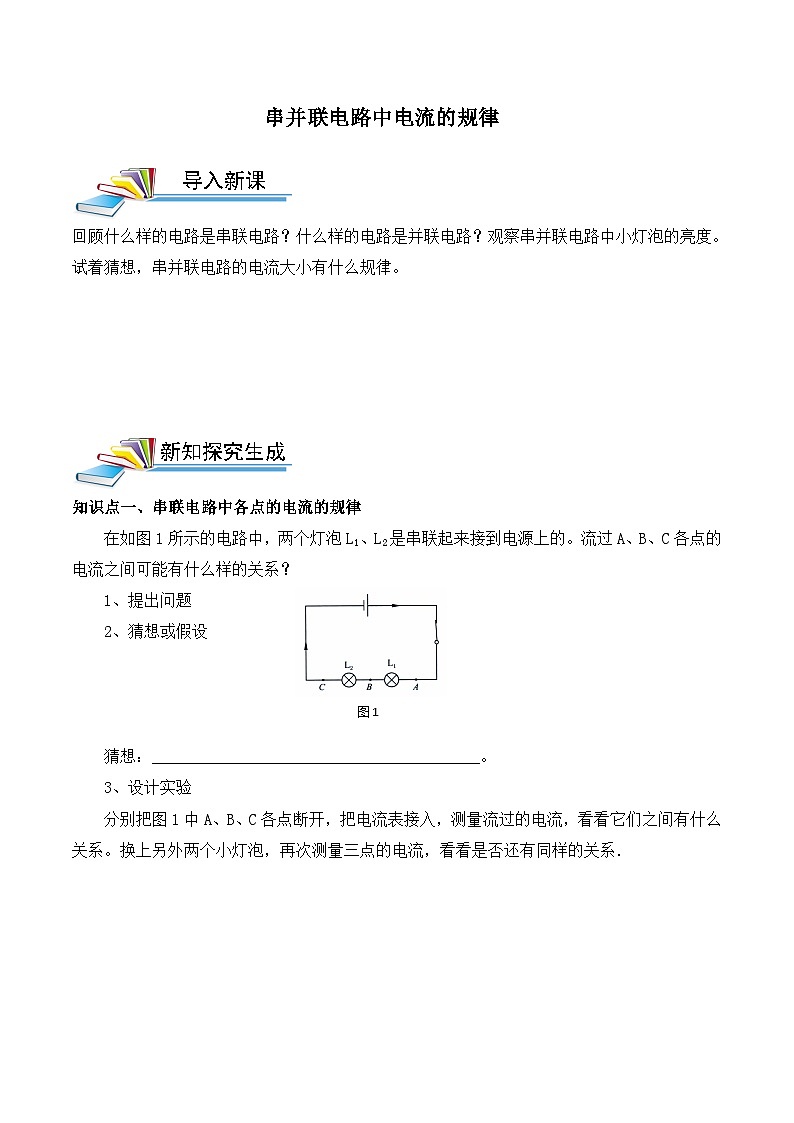

                      串并联电路中电流的规律



    回顾什么样的电路是串联电路?什么样的电路是并联电路?观察串并联电路中小灯泡的亮度。

    试着猜想,串并联电路的电流大小有什么规律。















    知识点一、串联电路中各点的电流的规律

    在如图1所示的电路中,两个灯泡L1、L2是串联起来接到电源上的。流过A、B、C各点的电流之间可能有什么样的关系?

    1、提出问题

    2、猜想或假设







    猜想:_________________________________________。

    3、设计实验

    分别把图1中A、B、C各点断开,把电流表接入,测量流过的电流,看看它们之间有什么关系。换上另外两个小灯泡,再次测量三点的电流,看看是否还有同样的关系.











    下面分别是测A、B、C三点电流的电路图.













    如图3所示是电路连接的实物图。

    4、进行实验

    学生实际操作,将所测量的数据填在下面的表格中。



    A点的电流IA

    B点的电流IB

    C点的电流IC

    第一次测量







    第二次测量







    5、分析和论证

    结论:____________________________________________。

    知识点二、并联电路中各点的电流的规律

    在如图4所示的电路中,两个灯泡L1、L2是并联起来接到电源上的。流过A、B、C各点的电流之间可能有什么样的关系?



    1、提出问题

    2、猜想或假设

    _________________________________________。

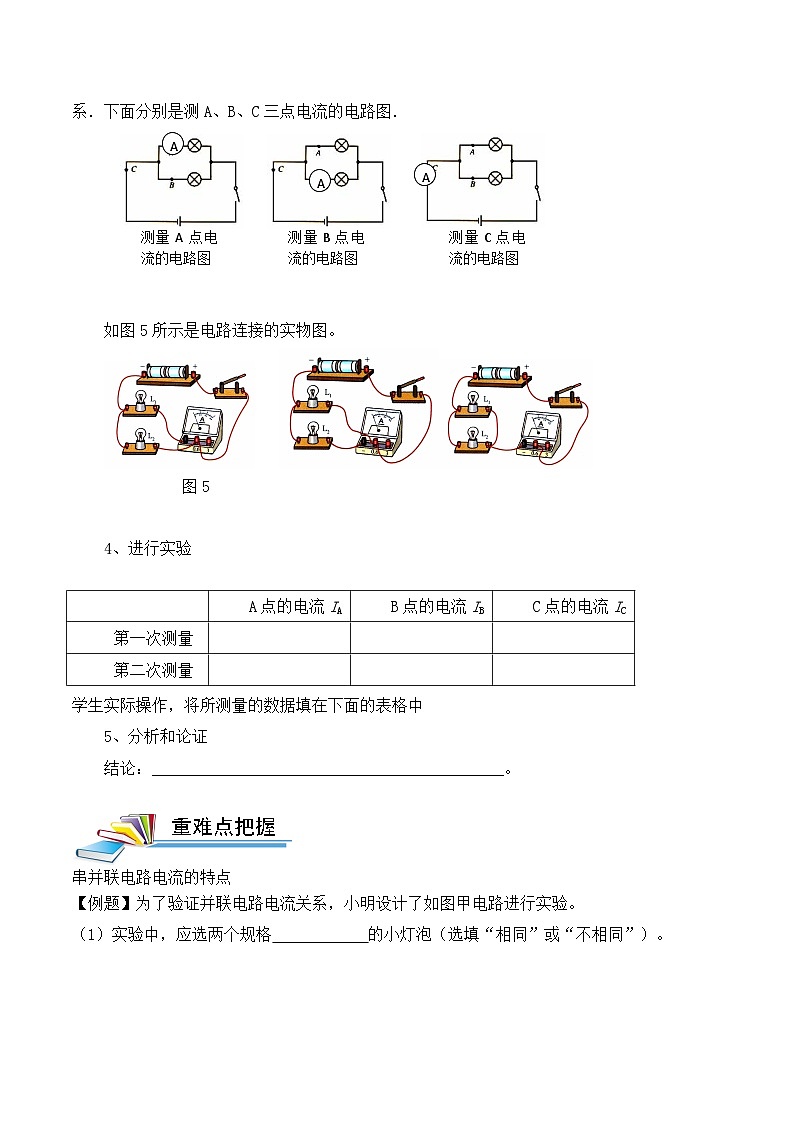

    3、设计实验分别把图1中A、B、C各点断开,把电流表接入,测量流过的电流,看看它们之间有什么关系。换上另外两个小灯泡,再次测量三点的电流,看看是否还有同样的关系.下面分别是测A、B、C三点电流的电路图.













    如图5所示是电路连接的实物图。



    5



    4、进行实验



    A点的电流IA

    B点的电流IB

    C点的电流IC

    第一次测量







    第二次测量















    学生实际操作,将所测量的数据填在下面的表格中

    5、分析和论证

    结论:____________________________________________。



    串并联电路电流的特点

    【例题】为了验证并联电路电流关系,小明设计了如图甲电路进行实验。

    (1)实验中,应选两个规格      的小灯泡(选填相同不相同)。

    (2)小明要测量干路电流,他将电流表串联在甲图中的      (选填A”“BC),接入电流表后闭合开关,他看到两个灯泡都发光,但电流表出现如图乙所示现象,原因是

    变式训练:









    1.如图1所示,在探究并联电路中的电流关系时,小明同学用电流表测出A.B.C三处的电流分别为IA=0.5A,IB=0.3A,IC=0.2A,在表格中记录数据后,下一步首先应该做的是(

    A.整理器材,结束实验

    B.换用不同规格的小灯泡,再测出几组电流值

    C.分析数据,得出结论

    D.换用电流表的另一量程,再测出一组电流值

    2.如图2所示电路,闭合开关后,比较a、b、c、d四处电流的大小,下列判断正确的是(

    A.Ia=Ic    B.Ia=I b    C.Ib=Ic     D.Id>Ib



    1.在探究串联电路中的电流实验中,某同学用电流表分别测出图3中a、b、c三处的电流大小,并初步得到它们之间关系的结论.为了进一步探究它们之间的关系,下一步他的操作是(

    A.将电源两极对调,再次测量a、b、c三处的电流

    B.改变开关S的位置,再次测量a、b、c三处的电流

    C.将图中两只灯泡位置对调,再次测量a、b、c三处的电流

    D.换用不同规格的灯泡,再次测量a、b、c三处的电流

    2.在探究并联电路电流的特点实验中,实验电路如图5甲所示,闭合开关S后,电流表A1、A2示数分别如图5乙、丙所示,则通过灯泡L1、L2电流大小的判断正确的是(

    A.L1的电流大于L2的电流   B.L1的电流等于L2的电流

    C.L1的电流小于L2的电流   D.无法比较L1、L2的电流大小









    3.在一个电源两端接有两个不同的灯泡,用电流表测得通过这两个灯泡的电流不相等.则这两个灯泡的连接方式(

    A.一定是串联        B.一定是并联

    C.串、并联都可以    D.条件不足,无法判断

    4.小明连完电路后闭合开关,发现电流表指针向零刻线左边偏转,其原因是(

    A.电流过小                            B.电流过大,超过了量程

    C.电流表并联在用电器两端              D.电流表的正、负接线柱接反了

    5.某电流表有两个量程,只知道大量程是0-9A,小量程刻度值未标明,王强为了探究电流表的小量程是多少,他先用大量程测一较小的电流,其示数如图甲,再改用小量程测同一电流,指针指在图乙的位置。









    他测得的电流值是        A;

    在下表中填写与大量程数字相对应的小量程的数字。

    大量程

    0

    3

    6

    9

    小量程

    0

















    6.如图8甲电路,当开关s闭合后,电流表的指针偏转如乙图所示,其中a电流表测量的是通过                                                        (选填干路”“L1L2)的电流,b电流表的读数应为                                          安。











    7.某同学进行了如下实验:根据右图连接好实物,用电流表分别测出I、I1、I2的电流,改变电源电压,重复实验,记录数据如下表。

    (1)该实验探究的问题是

    (2)该同学根据实验得出结论:并联电路中干路电流为支路电流的2倍。该实验有不完善之处,请你提出改进的建议:

    电流

    次数

    I1/A

    I2/A

    I/A

    1

    0.2

    0.2

    0.4

    2

    0.3

    0.3

    0.6

    3

    0.4

    0.4

    0.8











    8.按照课本要求探究并联电路中电流的关系,他们设计的电路如图所示。把电流表分别接入到电路中的A、B、C处,测出它们的电流,填入下表:

    实验次数

    A处的电流IAA

    B处的电流IBA

    C处的电流ICA

    1

    0.10

    0.12

    0.22

    2

    0.20

    0.24

    0.44

    3

    0.25

    0.30

    0.55













    通过对上面数据的分析,可以得出是:

    测量三次的目的是:                                      ,在实验中我们可以采用                                  的方法改变电流的大小从而进行三次实验
