河南省平顶山市鲁山县2021～2022学年上学期期末调研试卷九年级物理附答案

这是一份河南省平顶山市鲁山县2021～2022学年上学期期末调研试卷九年级物理附答案，共8页。试卷主要包含了4A 图7等内容，欢迎下载使用。
2021～2022学年上学期期末调研试卷九年级物理 注意事项：1.本试卷共6页，五个大题，21小题，满分70分，考试时间60分钟。2.本试卷上不要答题，请按答题卡上注意事项的要求直接把答案填写在答题卡上。答在试卷上的答案无效。 一、填空题(本题共6小题，每空1分，共14分)1. “酒香不怕巷子深”,远处就能闻到酒的香味是因为分子永不停息地做无规则的 ////; 50ml 的酒精和50ml 的水充分混合后总体积小于100ml,此现象说明组成物质的分子间存在//// 。2.2021年10月16日0时23分，搭载神舟十三号载人飞船的长征二号F 遥十三运载火箭，顺 利将航天员送入太空，如图1所示，火箭工作时将  //// 能转化为机械能；火箭  //// 热机(选填“属于"或“不属于”)。3.如图2所示，电阻R₁ 、R₂ 的阻值之比为2:1,当开关S 闭合时，电阻R₁  与 R₂ 两端的电压之
比为  //// ,电流表A1与 A₂  的示数之比为////。  图2
   图3
4.如图3甲所示，电火锅可以通过控制开关实现高温、中温、低温三挡加热，电路图如图3乙所示，R₁ 、R₂ 是电热丝，当S₁  断开，S₂ 接 a 时，电火锅为  //// 挡；当S1 闭合，S₂ 接 b 时，电火锅为////   挡；当 / / / / (选填“S₁ 断开，S₂ 接 b”或“S1闭合，S₂ 接 a”)时，电火锅为中温挡。5.扬声器与  ////的工作原理相同(选填“发电机”或“电动机”),由于通过线圈的电流是 ////   (选填“变化”或“不变”)的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。如图4所示的电路中，开关S 闭合后，小磁针的指向如图所示，则电源的正极是  //// (选填"A" 或“B”)端。九年级物理第1页（共6页）

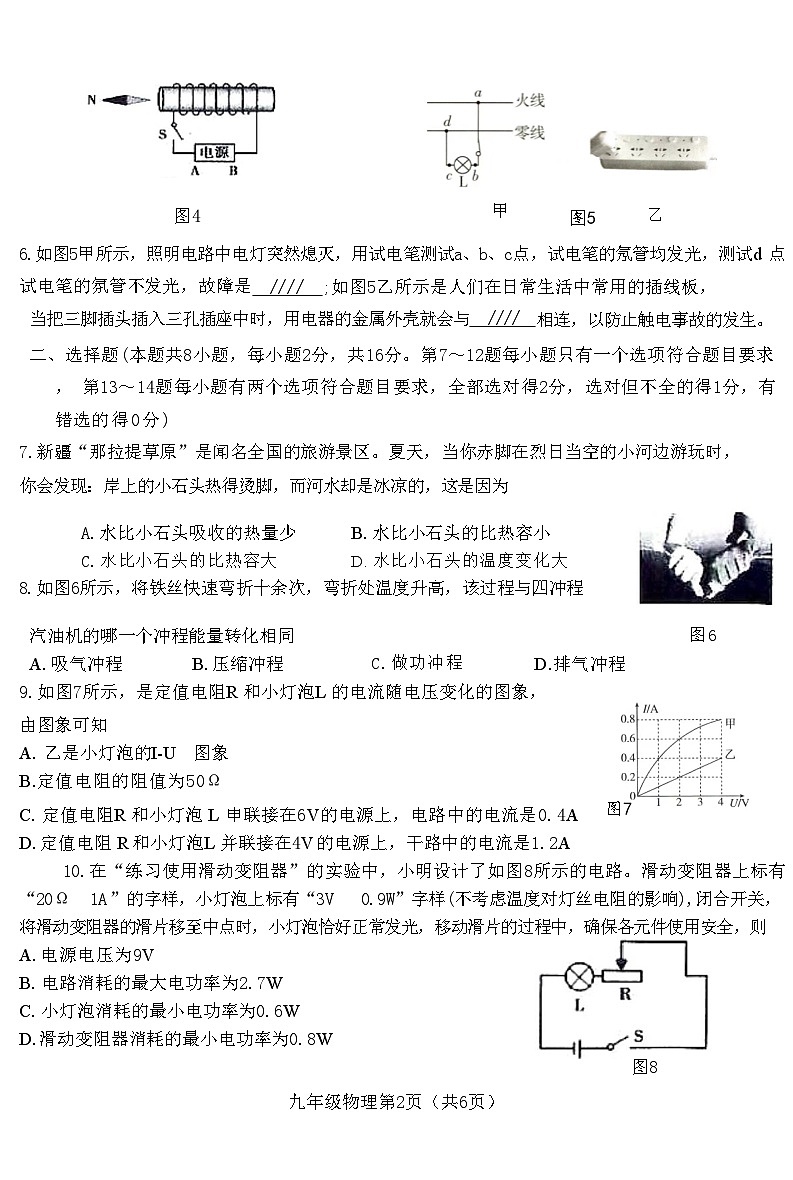

图56.如图5甲所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，测试d 点试电笔的氛管不发光，故障是 //// ;如图5乙所示是人们在日常生活中常用的插线板，当把三脚插头插入三孔插座中时，用电器的金属外壳就会与 //// 相连，以防止触电事故的发生。二、选择题(本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求， 第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分)7.新疆“那拉提草原”是闻名全国的旅游景区。夏天，当你赤脚在烈日当空的小河边游玩时，你会发现：岸上的小石头热得烫脚，而河水却是冰凉的，这是因为 A.水比小石头吸收的热量少B. 水比小石头的比热容小C.水比小石头的比热容大D. 水比小石头的温度变化大8.如图6所示，将铁丝快速弯折十余次，弯折处温度升高，该过程与四冲程 汽油机的哪一个冲程能量转化相同 图6A. 吸气冲程       B. 压缩冲程C.做功冲程D.排气冲程9.如图7所示，是定值电阻R 和小灯泡L 的电流随电压变化的图象，由图象可知A. 乙是小灯泡的I-U   图象B.定值电阻的阻值为50ΩC. 定值电阻R 和小灯泡 L 申联接在6V的电源上，电路中的电流是0.4A     图7D. 定值电阻 R 和小灯泡L 并联接在4V 的电源上，干路中的电流是1.2A10.在“练习使用滑动变阻器”的实验中，小明设计了如图8所示的电路。滑动变阻器上标有 “20Ω  1A ”的字样，小灯泡上标有“3V   0.9W”字样(不考虑温度对灯丝电阻的影响),闭合开关，将滑动变阻器的滑片移至中点时，小灯泡恰好正常发光，移动滑片的过程中，确保各元件使用安全，则A. 电源电压为9VB. 电路消耗的最大电功率为2.7WC. 小灯泡消耗的最小电功率为0.6WD. 滑动变阻器消耗的最小电功率为0.8W                                                            图8九年级物理第2页（共6页）

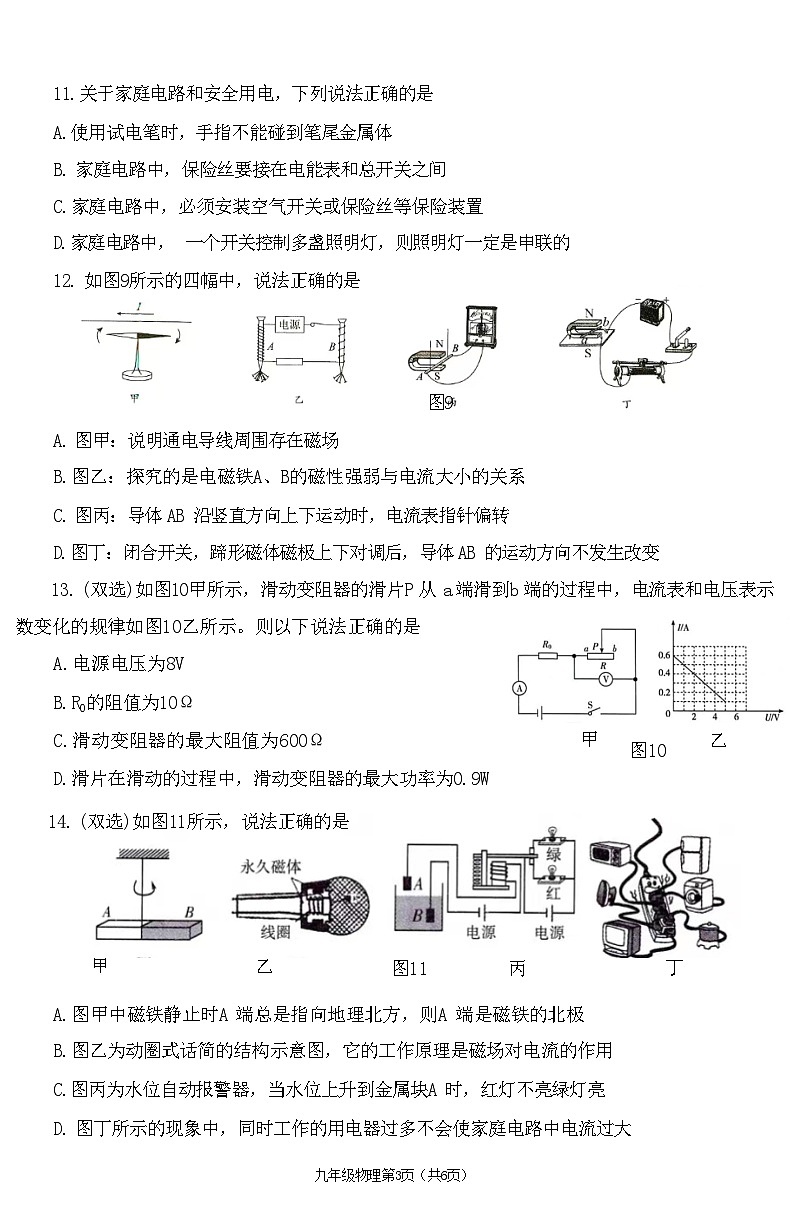

11.关于家庭电路和安全用电，下列说法正确的是A.使用试电笔时，手指不能碰到笔尾金属体B. 家庭电路中，保险丝要接在电能表和总开关之间C.家庭电路中，必须安装空气开关或保险丝等保险装置D.家庭电路中， 一个开关控制多盏照明灯，则照明灯一定是申联的12. 如图9所示的四幅中，说法正确的是   图9A. 图甲：说明通电导线周围存在磁场B.图乙：探究的是电磁铁A、B的磁性强弱与电流大小的关系C. 图丙：导体 AB 沿竖直方向上下运动时，电流表指针偏转D.图丁：闭合开关，蹄形磁体磁极上下对调后，导体 AB 的运动方向不发生改变13. (双选)如图10甲所示，滑动变阻器的滑片P 从 a 端滑到b 端的过程中，电流表和电压表示数变化的规律如图10乙所示。则以下说法正确的是A.电源电压为8VB.R0的阻值为10ΩC.滑动变阻器的最大阻值为600Ω                           甲           乙D.滑片在滑动的过程中，滑动变阻器的最大功率为0.9W14. (双选)如图11所示，说法正确的是
 甲
  乙
 图11
 丁
 A.图甲中磁铁静止时A 端总是指向地理北方，则A 端是磁铁的北极B.图乙为动圈式话简的结构示意图，它的工作原理是磁场对电流的作用C.图丙为水位自动报警器，当水位上升到金属块A 时，红灯不亮绿灯亮D. 图丁所示的现象中，同时工作的用电器过多不会使家庭电路中电流过大九年级物理第3页（共6页）
三、作图题(本题共2小题，每小题2分，共4分) 15.如图12所示是常用的插线板的简化电路图，开关断开时指示灯不发光，插孔不提供工作电 压；开关闭合时指示灯发光，插孔提供工作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压，请根据安全用电的原则在图中画出开关、指示灯、插孔的连接方式。16.如图13所示，请根据通电螺线管附近静止小磁针的指向，用箭头在A 点标出磁感线方向、在B 点标出电流方向。
 图12
图13
四、实验探究题(本题共3小题，第17题4分，第18题6分，第19题9分，共19分)17.在“探究通电螺线管外部的磁场分布”的实验中，实验设计如下：
 甲
 乙
(1)在螺线管的两端各放一个小磁针，并在硬纸板上均匀的撒满铁屑，通电后观察小磁针的指向，轻敲纸板，铁肩的排列情况如图14甲所示。(2)把小磁针放到螺线管四周不同位置，通电后小磁针静止时的指向如图14乙所示。(3)通过实验，画出了通电螺线管的磁感线，根据通电螺线管的磁感线分布形状，我们发现，通电螺线管外部的磁场与 //// (选填“条形"或“蹄形”)磁体的磁场相似。(4)根据安培定则可以判断出如图14乙所示的通电螺线管的 //// (选填"左”或“右")端为N 极。通过进一步的实验，同学们发现，通电螺线管的极性与环绕螺线管导线中////的方向有关。(5)如果我们把地磁场比作一个通电螺线管产生的磁场，赤道比作其中一条环绕导线，则导线
中电流的方向应该是 //// (选填“自西向东”或“自东向西”)。18.如图15所示是“探究什么情况下磁可以生电”的实验装置，用棉线将一段导体AB 悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体AB 和灵敏电流计(电流表)连接起来，组成了闭合电路。(1)该实验中，灵敏电流计的作用是 / / / 和////。      九年级物理第4页（共6页）
图15
(2)确认灵敏电流计能正常工作后，某同学发现，无论导体 AB 在磁场中怎样运动，灵敏电流计的指针均不见发生偏转，分析其主要原因可能是产生的感应电流太小或者是  //// 。 序号磁体(磁极)放置方式导体AB运动情况电流计指针偏转情况1 上N下S静止不偏转2竖直向上运动不偏转3竖直向下运动不偏转4上N下S向左运动向右偏转5向右运动向左偏转6上S下N向左运动向左偏转7向右运动向右偏转 (3)在老师的指导下，兴趣小组对实验方案进行完善后，观察到的现象如上表所示，由此可知：闭合电路的一部分导体在磁场中做////运动时，电路中会产生感应电流。(4)比较第4、5(或6、7)次实验可以得出：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中感应电流的方向与////方向有关。(5)利用这一原理，人们在生产生活中制成了////。19.在"测量小灯泡的电功率"的实验中，电源电压恒为3V,小灯泡的额定电压为2.5V。 丙图16(1)如图16甲所示，闭合开关后，发现只有电压表有示数，经检查发现有根导线连接错误。请在错误导线上打“×”,并用笔画线代替导线，将电路连接正确。(2)改正错误后，移动滑动变阻器的滑片到某一位置，电压表的示数如图16乙所示。要测量小灯泡的额定功率，应将滑片适当向  ////(选填“左”或"右")滑动。(3)如图16丙所示是通过小灯泡的电流随电压变化的关系图象，根据图象可知，小灯泡的额定功率为.////W。(4)测量小灯泡的电功率.////(选填"需要"或"不需要")多次测量求平均值，原因是  九年级物理第5页（共6页）
(5)实验结束后，某同学设计了如图17所示的电路来测量额定电压为3V 的小灯泡的额定功率。已知电源电压为9V,定值电阻R 的阻值为10Ω。请帮助他完成以下实验步骤：①闭合开关S、S₁,断开S2,  调节滑动变阻器的滑片，使电压表的示数为，   //// V 时，灯泡正
常发光；② 保持滑片位置不动，闭合开关S、S₂,断 开S₁, 此时电压表示数为 4V; 再将滑动变阻器的滑片移至最 ////(选填“左”或"右")端，此时电压表示数为7V;③小灯泡的额定功率为P额=////  W。五、综合应用题(本题共2小题，第20题8分，第21题9分，共17分)
图17
20.周星家新买了一辆汽车，车上的座椅垫具有电加热功能，如图18甲所示。通过观察和研 究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W, “低温”挡功率为20W。 该座椅垫加热部分的电路简图如图18乙所示，电源电压为24V,S 为挡位切换开关。 R₁  和
R₂ 为电热丝。当座椅盐处于“高温”挡加热时，通过计算回答；(1)通过座椅垫的电流是多少?(2)电热丝 R1的阻值是多少?(3)座椅垫工作5min产生的热量是多少?
乙图18
21.浴霸(如图19甲所示)是安装在浴室可供取暖和照明的家用电器，某浴霸的铭牌如下表，其简化电路图如图19乙所示，图中灯L 为照明灯，其他灯为规格完全相同的红外线取暖灯。为节约用电，吸灯工作时照明灯开关一定断开。求： 型号LWLZ20 - 19额定电压(V)220额定频率(Hz)50暖灯/1个(W)484照明灯(W)40使用而积(m²)10(1)照明灯正常工作时电阻为多少?(2)暧灯正常工作时，干路中的电流最小是多少?(3)暖灯正常工作时，使容积为22m³ 浴室的空气温度升高22℃,最短需要多长时间。[p空气≈1.2kg/m³,C空气≈1.0×103J/(kg · ℃),  不计热量损失]九年级物理第6页（共6页）  参考答案 运动   间隙  2.内能  属于  3.1:1   3:2   4.低温 高温 S1断开，S2接b  5.电动机  变化  B  6.cd断路  大地 C  8.B  9. D  10.D  11.C  12.A  13.BD 14.AC15.       16.      17.（3）条形  （4）左   电流   （5）自东向西18.（1）检验电路中是否有电流    判断感应电流的方向  （2）电路断路 （3）切割磁感线（4）导体做切割磁感线的运动（5）发电机19.（1）        （2）左   （3）0.625  （4）不需要  灯泡在不同电压下的功率不同（5）①6V②左③0.9W20.（1）通过座椅垫的电流是1.5A (2)电热丝 R1的阻值是16Ω (3)座椅垫工作5min产生的热量1.08×104J解析：                       (1)照明灯正常工作时电阻1210Ω  (2)暧灯正常工作时，干路中的电流最小4.4A (3)最短需要300s。解析：
