湖北省黄冈实验中学2022-2023学年九年级上学期期中物理试卷（含答案解析）

这是一份湖北省黄冈实验中学2022-2023学年九年级上学期期中物理试卷（含答案解析），共18页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

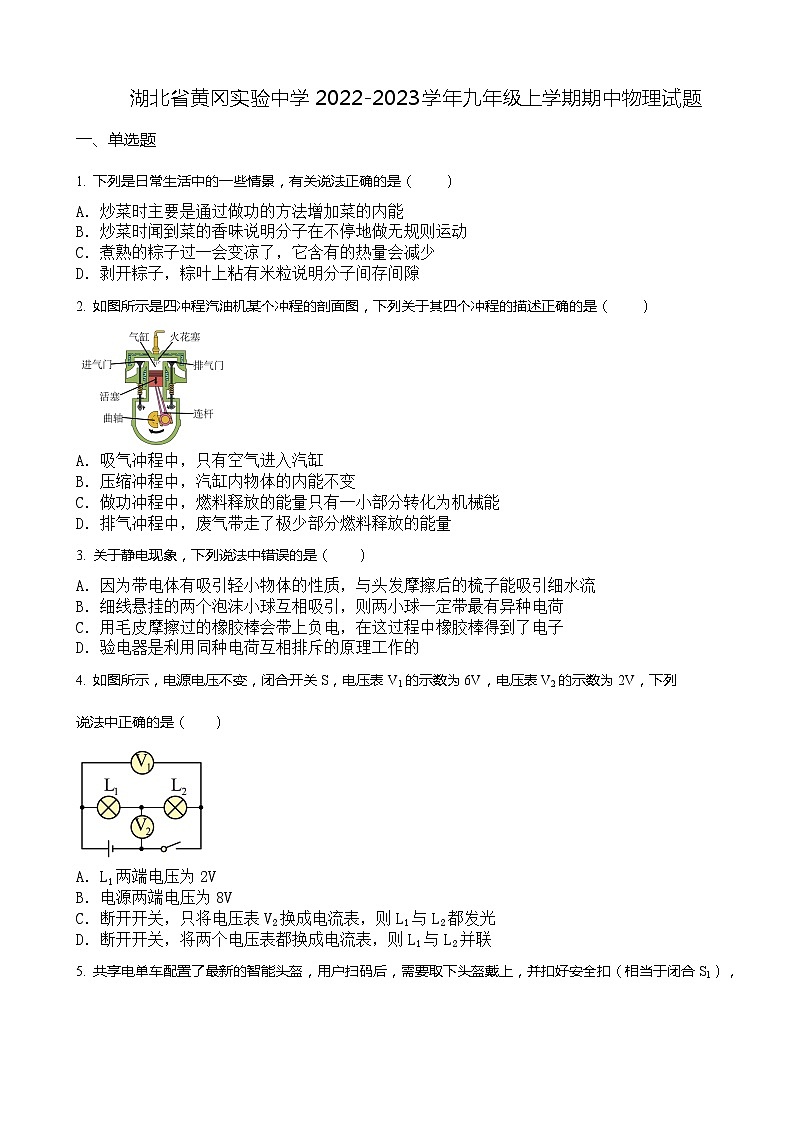

湖北省黄冈实验中学2022-2023学年九年级上学期期中物理试题一、单选题1. 下列是日常生活中的一些情景，有关说法正确的是（　　）A．炒菜时主要是通过做功的方法增加菜的内能B．炒菜时闻到菜的香味说明分子在不停地做无规则运动C．煮熟的粽子过一会变凉了，它含有的热量会减少D．剥开粽子，粽叶上粘有米粒说明分子间存间隙2. 如图所示是四冲程汽油机某个冲程的剖面图，下列关于其四个冲程的描述正确的是（　　）
 A．吸气冲程中，只有空气进入汽缸B．压缩冲程中，汽缸内物体的内能不变C．做功冲程中，燃料释放的能量只有一小部分转化为机械能D．排气冲程中，废气带走了极少部分燃料释放的能量3. 关于静电现象，下列说法中错误的是（       ）A．因为带电体有吸引轻小物体的性质，与头发摩擦后的梳子能吸引细水流B．细线悬挂的两个泡沫小球互相吸引，则两小球一定带最有异种电荷C．用毛皮摩擦过的橡胶棒会带上负电，在这过程中橡胶棒得到了电子D．验电器是利用同种电荷互相排斥的原理工作的4. 如图所示，电源电压不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V，下列说法中正确的是（       ）

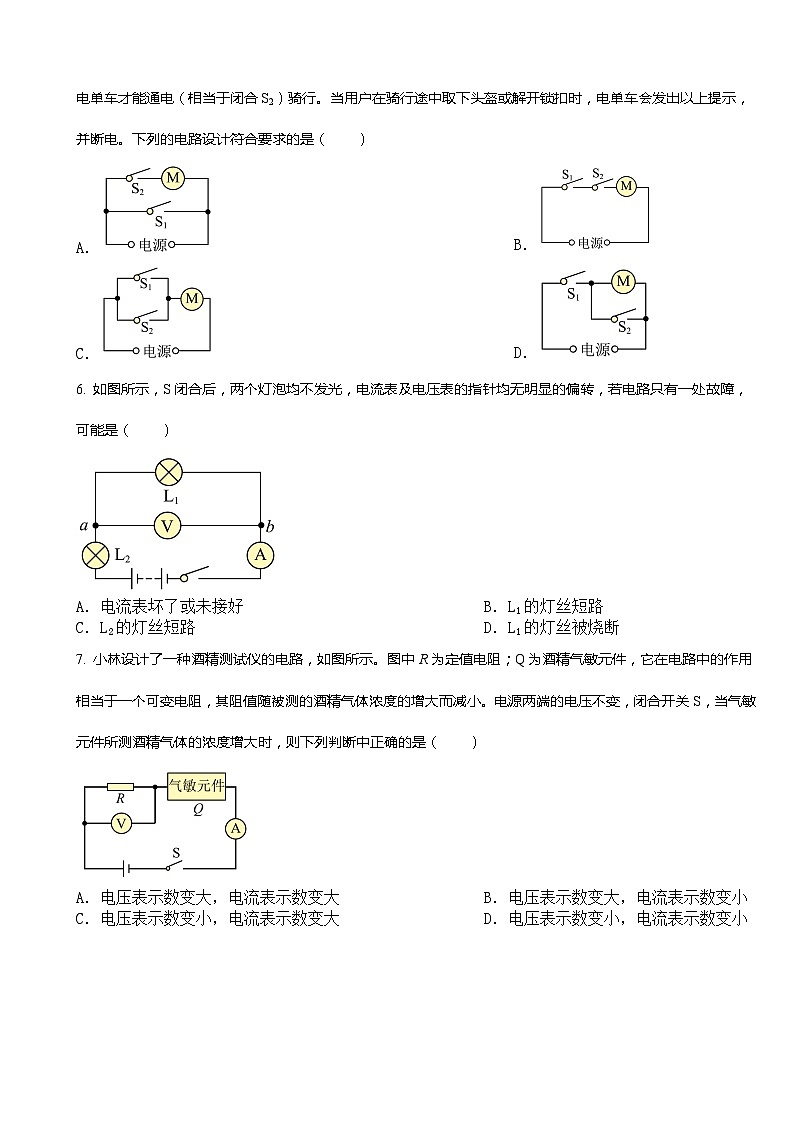

 A．L1两端电压为2VB．电源两端电压为8VC．断开开关，只将电压表V2换成电流表，则L1与L2都发光D．断开开关，将两个电压表都换成电流表，则L1与L2并联5. 共享电单车配置了最新的智能头盔，用户扫码后，需要取下头盔戴上，并扣好安全扣（相当于闭合S1），电单车才能通电（相当于闭合S2）骑行。当用户在骑行途中取下头盔或解开锁扣时，电单车会发出以上提示，并断电。下列的电路设计符合要求的是（　　）A．B．C．D．6. 如图所示，S闭合后，两个灯泡均不发光，电流表及电压表的指针均无明显的偏转，若电路只有一处故障，可能是（　　）
 A．电流表坏了或未接好B．L1的灯丝短路C．L2的灯丝短路D．L1的灯丝被烧断7. 小林设计了一种酒精测试仪的电路，如图所示。图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（　　）
 A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小8. 图甲是家用亮度可调节的台灯，图乙为其用于调亮度的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，通过转动旋钮来改变亮度，下列分析正确的是（       ）

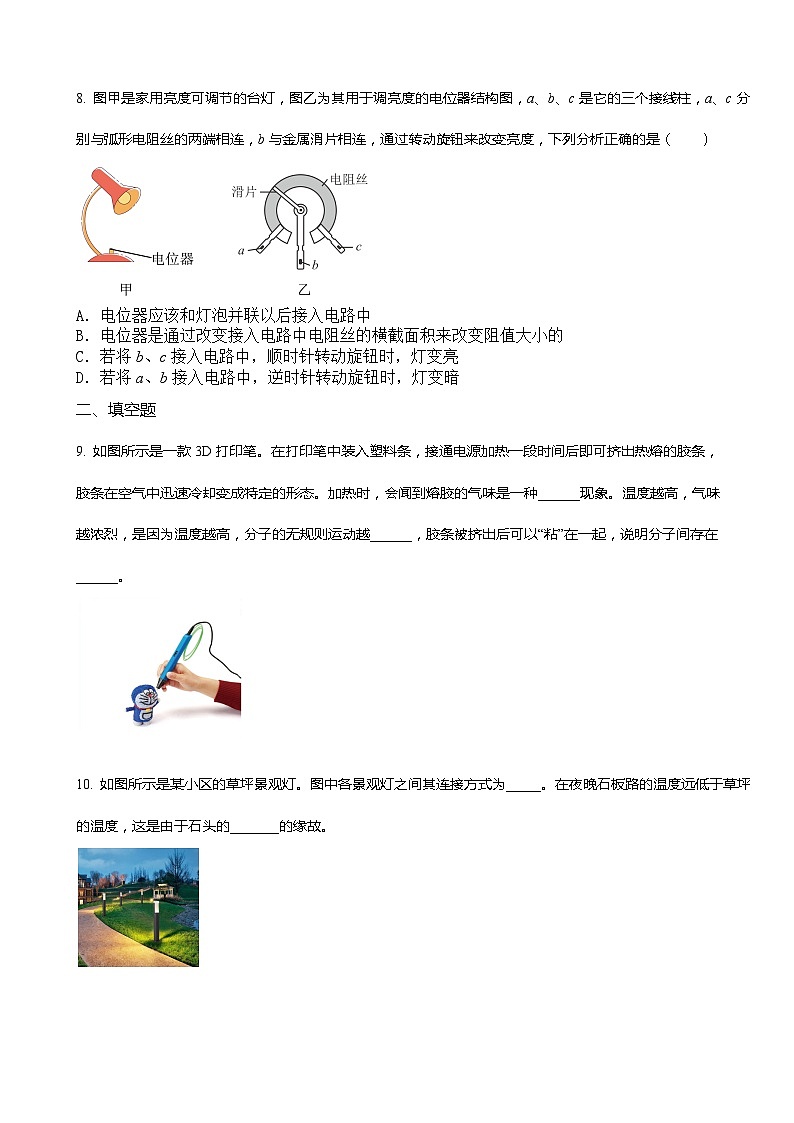

 A．电位器应该和灯泡并联以后接入电路中B．电位器是通过改变接入电路中电阻丝的横截面积来改变阻值大小的C．若将b、c接入电路中，顺时针转动旋钮时，灯变亮D．若将a、b接入电路中，逆时针转动旋钮时，灯变暗二、填空题9. 如图所示是一款3D打印笔。在打印笔中装入塑料条，接通电源加热一段时间后即可挤出热熔的胶条，胶条在空气中迅速冷却变成特定的形态。加热时，会闻到熔胶的气味是一种______现象。温度越高，气味越浓烈，是因为温度越高，分子的无规则运动越______，胶条被挤出后可以“粘”在一起，说明分子间存在______。
 10. 如图所示是某小区的草坪景观灯。图中各景观灯之间其连接方式为_____。在夜晚石板路的温度远低于草坪的温度，这是由于石头的_______的缘故。
 11. 如图所示电路，闭合开关，当用细铁丝绕制的线圈未被加热时，电流表的示数为0.2A，给铁丝加热一段时间后，电流表的示数将______0.2A（选填“>”、“=”或“<”）。电阻箱表示的电阻为______。
 12. 如图所示为某握力计的工作原理示意图。电源电压不变，电阻R2为5Ω，该握力计测量范围为0~300N，电路中电流变化范围为0.1~0.6A，当没有握力时滑片P位于变阻器R1的最上端，则电源电压为______V，闭合开关，握力逐渐增大时电流表的示数______，当握力为300N时，R1接入电路的阻值为______Ω。
 三、作图题13. 根据实物图在方框中画出电路图。      14. 请用画笔代替导线，按要求将图中的滑动变阻器连入电路。（要求开关闭合后，滑片P向右滑动时，使电路中的小灯泡亮度变暗。）
   四、实验题15. 如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同。

（1）为了比较不同物质吸热升温的特点，应选择______两图进行实验；
（2）不同物质吸热的多少是通过______（选填“温度计示数”或“加热时间”）来反映的；
（3）关于该实验的变量控制，下列要求中不正确的是______；
A.采用相同的加热方法   B.烧杯中分别装入相同体积的物质   C.使用相同的烧杯
（4）如果质量和初始温度均相同的A、B两种液体，吸热后它们的温度随时间变化的图像如图丁所所示，由图可以看出，______液体的比热容较大16. 小亮同学用图甲所示的电路图探究“并联电路电流规律”。

（1）电流表应__________（选填“串联”或“并联”）在被测电路中；若要测量干路电流，则电流表应接在图甲中的________点（选填“A”、“B”或“C”）；
（2）小亮在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是____________________________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________A；
（3）下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据。0.20.20.4由实验数据小亮得出实验结论：“在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。”这个结论有局限性，为了得出更普遍的规律，小亮接下来的实验操作是：__________________________________________________。17. 小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5V相同规格灯泡若干，两个滑动变阻器R1“10Ω 1A”、R2“20Ω 2A”，开关、导线若干。
    （1）请你根据图甲，用笔画线代替导线，将图乙中的电路图连接完整（要求：滑动变阻器滑片P向右移动时灯泡变亮，且导线不交叉）；______
（2）闭合开关前，应将滑片P置于______（选填“A”或“B”）端。正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是______；
（3）排除故障后，移动滑片P，依次测得6组数据，如表一所示。其中第2次实验时电流表表盘如图丙，此时电路中的电流为______A；第4次实验时灯泡电阻值为______Ω。由表一中数据可知，小张选用的滑动变阻器应是______（选填“R1”或“R2”）；
表一实验次数123456电压U/V0.51.01.52.02.52.8电流I/A0.16 0.220.250.280.29电阻R/Ω3.1 6.8 8.99.7表二实验次数123电阻R/Ω51020电流I/A0.300.200.12（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是______（选填“合理”或“不合理”）的；
（5）小张继续用图乙所示装置来探究“电流与电阻的关系”。他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示。他发现通过导体的电流跟电阻不成反比，其中原因可能是：______。五、计算题18. 现代家庭装修中有些浴室使用燃气热水器提供热水，小红家安装了燃气热水器。已知水进入热水器前的温度是10℃，洗澡时热水器输出热水的温度设定为42℃；如果小芳洗一次澡用热水60L，则：【水的比热容是4.2×103J/(kg•℃)，水的密度是1.0×103kg/m3】
（1）所用热水的质量为多少？
（2）水从热水器中吸收多少热量？
（3）若天然气完全燃烧释放热量的80%被水吸收，需要消耗多少m3的天然气？（天然气的热值q=4×107J/m3）    19. 亮亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图甲所示。其中，电源两端电压18V（恒定不变），电压表的量程为0~15V，R0是定值电阻，R0=450Ω，Rt是热敏电阻，其电阻随环境温度变化的关系如图乙所示，闭合开关S后，求：
（1）当环境温度为60℃时，热敏电阻Rt的阻值是多少？
（2）当环境温度为60℃时，电压表的示数是多少？
（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？
            答案解析一、单选题1、B解析：2、C，解析：3、B，解析：4、D，解析：5、B，解析：6、A，解析：    7、A，解析：由电路图可知，电阻R与气敏元件Q串联，电压表测量定值电阻两端电压，电流表测量电路中电流，当气敏元件所测酒精气体浓度增大时，气敏元件电阻减小，电路总电阻减小，由I=U/R可知，电路中的电流变大，即电流表的示数变大；因电路电流变大，电阻R电流变大，由U=IR可知，电阻R两端电压变大，即电压表示数变大。故选：A。8、C，解析： 二、填空题9、扩散；剧烈；引力10、并联；比热容小11、＜；2022Ω12、3；变小；25   三、作图题13、如下图：14、如下图：四、实验题15、答案如下：（1）、甲、丙（2）、加热时间（3）、B（4）、B16、答案如下：（1）、串联；C（2）、电流表正负接线柱接反；0.24（3）、换用不同规格的灯泡进行多次实验17、答案如下：（1）、如下图（2）、A；小灯泡断路（3）、0.2；8；R2（4）、不合理（5）、没有控制电阻两端的电压不变                      五、计算题27、解：       五、计算题18、解：19、解：
