初中物理人教版中考一轮复习课件电功率分析

这是一份初中物理人教版中考一轮复习课件电功率分析，共26页。PPT课件主要包含了分析小灯泡亮度，额定功率，分析小灯牌亮度，实际功率，决定因素，①物理量一一对应，实际电压，自己比较，实际与额定比，相互比较等内容，欢迎下载使用。

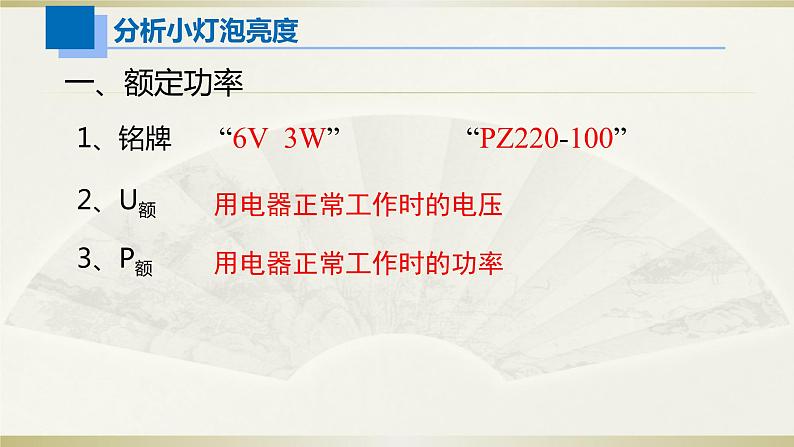

“6V 3W” “PZ220-100”
用电器正常工作时的电压
用电器正常工作时的功率
用电器实际工作时的功率 P实
灯泡亮度是由实际功率决定
R不变，UIP同向变化
②额定为参照物，判断灯泡是否正常发光

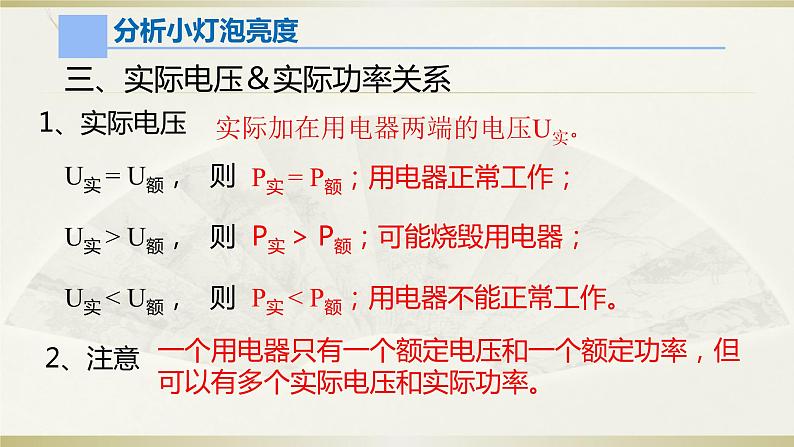

三、实际电压＆实际功率关系
实际加在用电器两端的电压U实。
U实 = U额， 则
P实 = P额；用电器正常工作；
U实 > U额， 则
P实 > P额；可能烧毁用电器；
U实 < U额， 则
P实 < P额；用电器不能正常工作。
一个用电器只有一个额定电压和一个额定功率，但可以有多个实际电压和实际功率。

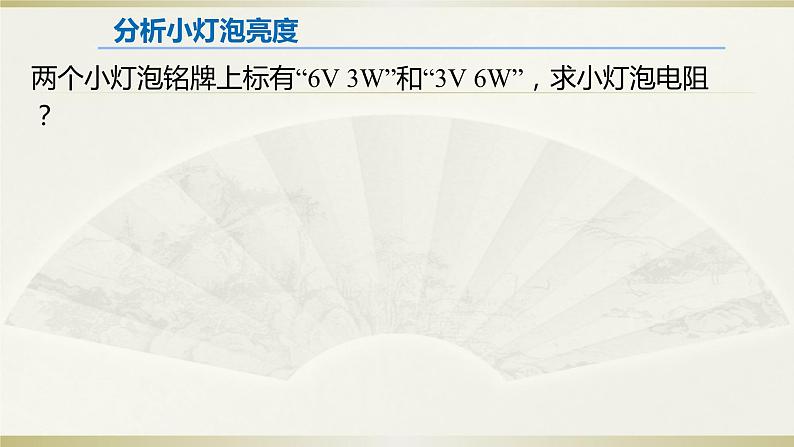

两个小灯泡铭牌上标有“6V 3W”和“3V 6W”，求小灯泡电阻？

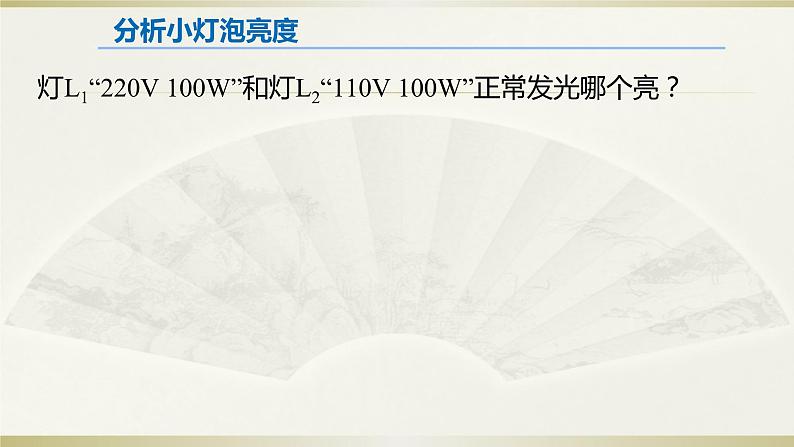

灯L1“220V 100W”和灯L2“110V 100W”正常发光哪个亮？

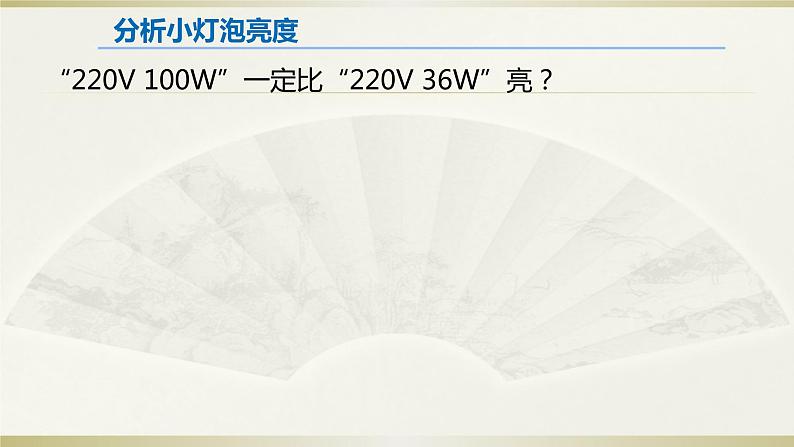

“220V 100W”一定比“220V 36W”亮？

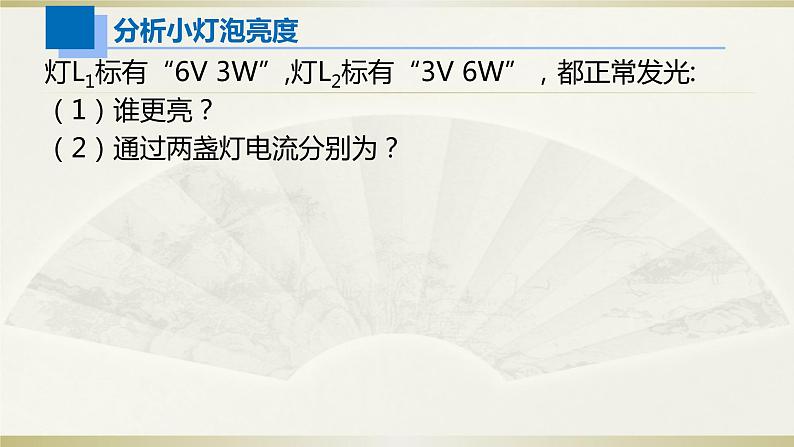

灯L1标有“6V 3W”,灯L2标有“3V 6W”，都正常发光:（1）谁更亮？（2）通过两盏灯电流分别为？
“6V 3W”的灯泡接入9V电源电压下正常发光，还需串联一个多大的电阻？
两个灯泡“6V 3W”和“3V 6W”串联接入电路，哪个更亮？
两个灯泡“6V 3W”和“3V 6W”并联接入电路，哪个更亮？
若串联电路 则电阻大的实际功率大若并联电路 则电阻小的实际功率大
开关必须接在火线上；螺丝口灯泡，尾部接火线；有金属外壳的电器，外壳要接地。
一.家庭电路电流过大原因
用电器的总功率过大是家庭电路中电流过大的一个原因。
短路是家庭电路中电流过大的另一个原因
正常情况：ab亮，dc不亮
②一插没事，闭合用电器开关就灭：
一短则不能全短，一断则全断
一断则不能全断，一短则全短
当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（　　）A．火线与零线短路B．a、d之间某处断路C．b、c之间某处断路D．电灯的灯丝断了
小陈学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如图中的a、b、c、d四点时，四点氖管都发光，请你帮他分析可能发生的故障是（　　）A．电灯的灯丝断了B．a、d之间某处断路C．b、c之间某处断路D．b点到进户线的零线某处断路
