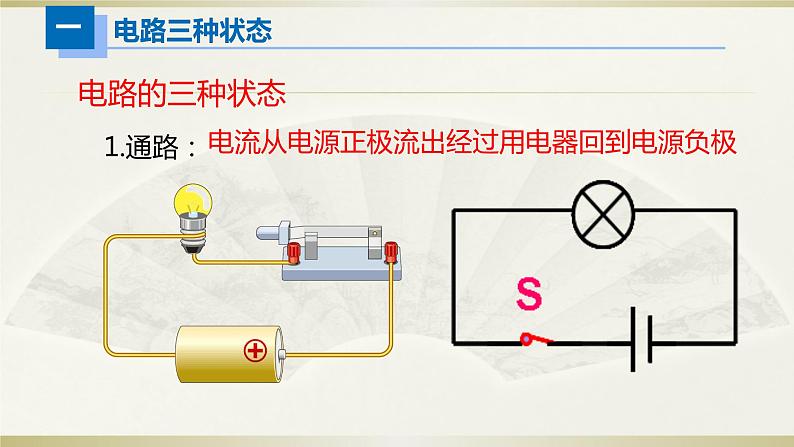

电流从电源正极流出经过用电器回到电源负极

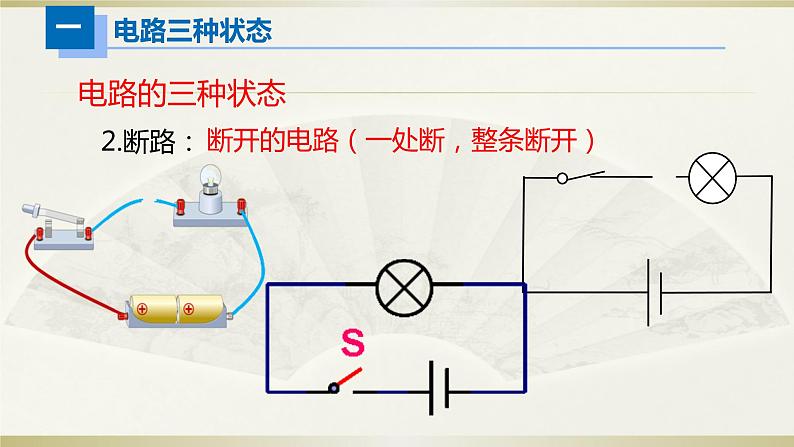

断开的电路（一处断，整条断开）

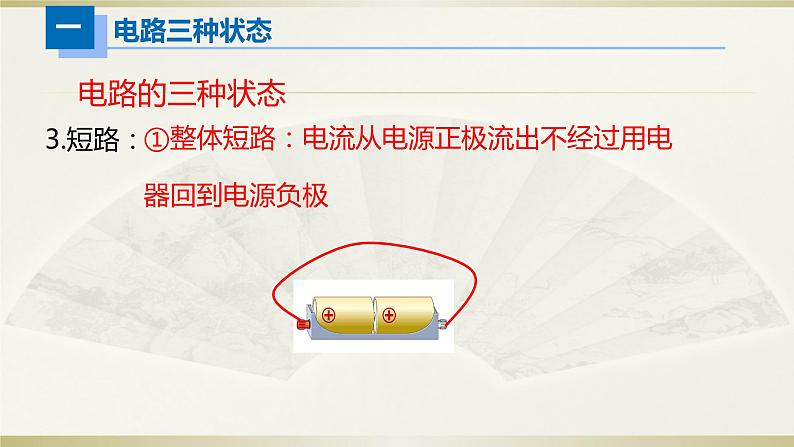

①整体短路：电流从电源正极流出不经过用电器回到电源负极

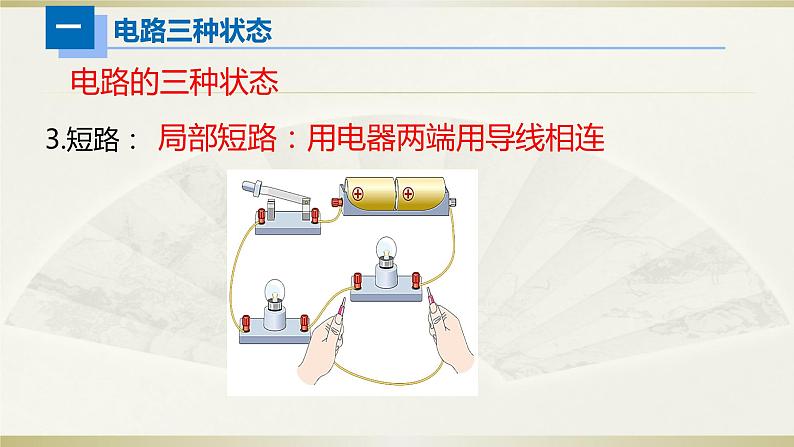

局部短路：用电器两端用导线相连

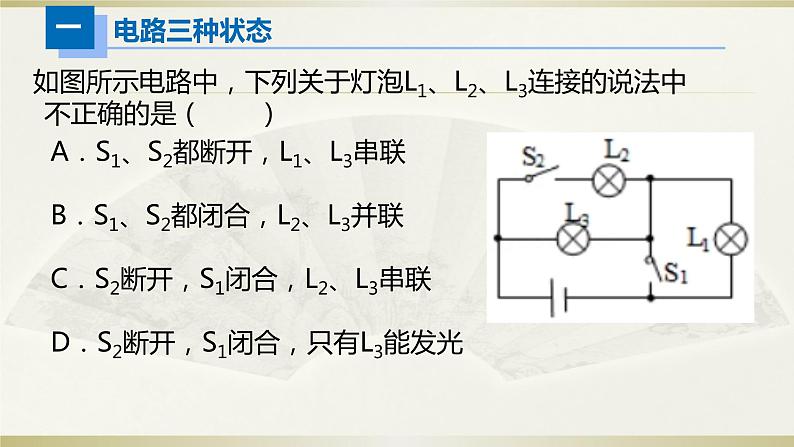

如图所示电路中，下列关于灯泡L1、L2、L3连接的说法中不正确的是（　　）
A．S1、S2都断开，L1、L3串联 B．S1、S2都闭合，L2、L3并联 C．S2断开，S1闭合，L2、L3串联 D．S2断开，S1闭合，只有L3能发光

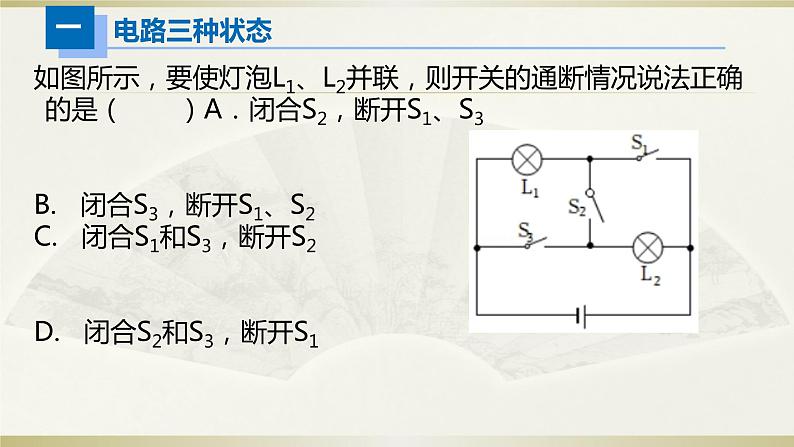

如图所示，要使灯泡L1、L2并联，则开关的通断情况说法正确的是（　　）A．闭合S2，断开S1、S3 B. 闭合S3，断开S1、S2C. 闭合S1和S3，断开S2 D. 闭合S2和S3，断开S1

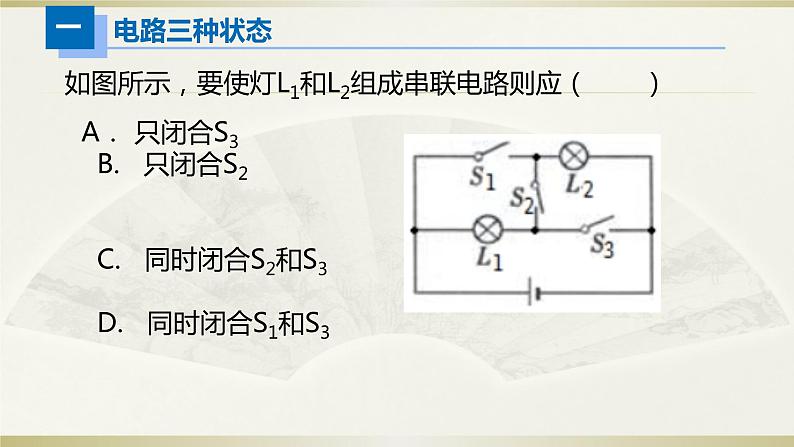

如图所示，要使灯L1和L2组成串联电路则应（　　）
A． 只闭合S3 B. 只闭合S2 C. 同时闭合S2和S3 D. 同时闭合S1和S3
②用电器只能同时工作不能单独工作
节日小彩灯、插座和它的用电器
②用电器既可以同时工作也可以独立工作
①干路开关控制整个电路
②支路开关控制该条支路
如图，能正确测量通过L1电流的电路是（ ）
不能同时测电源和用电器两端的电压
I=I2=I3 U=U1+U2
I+I2+I3 U=U1=U2
R=R1+R2
R-电阻并联的总电阻。
串、并联电路电流、电压规律总结
例题2：如图所示的电路中，闭合开关S后，电压表V1的示数为10V，电压表V2的示数是3V，那么R1两端的电压为 V；若A1的示数是0.3A，则A2的示数是 A。
①开关闭合，用电器工作
②开关闭合，用电器不工作
②能同时工作，也能单独工作
①同时闭合，用电器工作
②任意闭合一个，用电器工作
例题9：给你下列器材：一只红灯泡，一只绿灯泡，一只电铃，一个电池组，两只开关S1和S2，若干条导线。请按要求设计一个报警器的电路。要求：合上开关S1时，绿灯亮，表示平安；合上开关S2时，电铃响同时红灯亮，表示有情况。请你根据上述要求在方框中画出电路图。电铃的符号为“ ”。
