初中物理人教版中考一轮复习课件电学实验

这是一份初中物理人教版中考一轮复习课件电学实验，共32页。PPT课件主要包含了电学实验，“伏安法”测电阻，电与磁实验，探究电流与电压关系，实验方法，控制变量法，实验器材，实验电路图，最大阻值，保护电路等内容，欢迎下载使用。

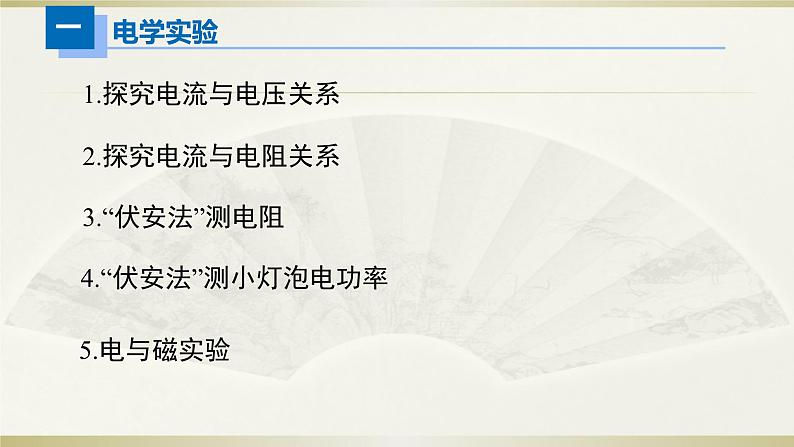

1.探究电流与电压关系
2.探究电流与电阻关系
4.“伏安法”测小灯泡电功率

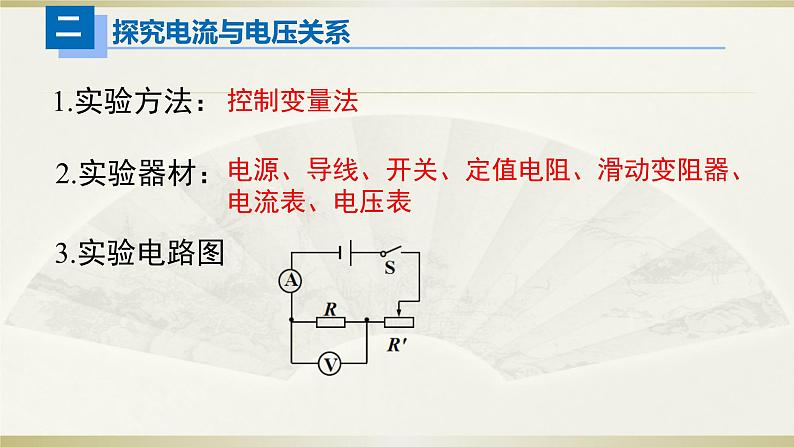

电源、导线、开关、定值电阻、滑动变阻器、电流表、电压表

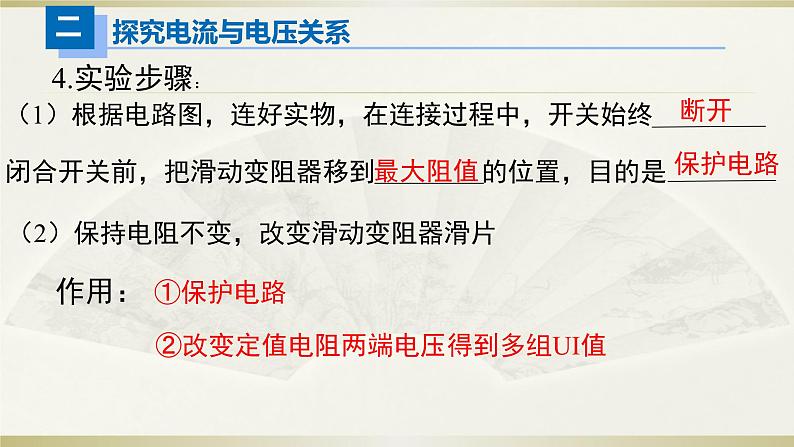

（1）根据电路图，连好实物，在连接过程中，开关始终 闭合开关前，把滑动变阻器移到 的位置，目的是
（2）保持电阻不变，改变滑动变阻器滑片
②改变定值电阻两端电压得到多组UI值

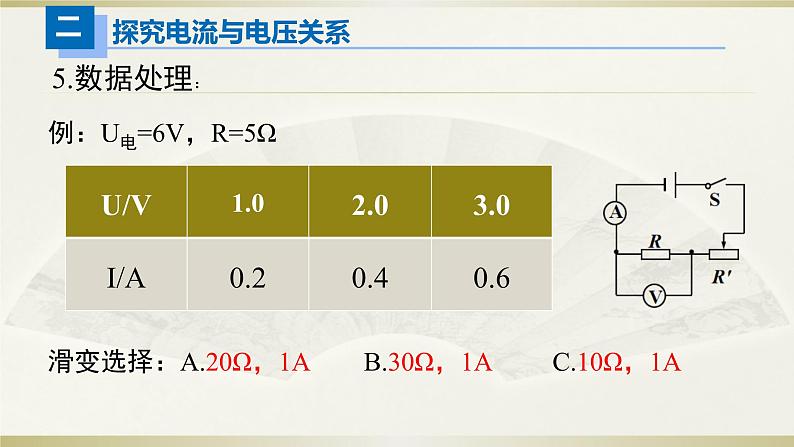

例：U电=6V，R=5Ω滑变选择：A.20Ω，1A B.30Ω，1A C.10Ω，1A

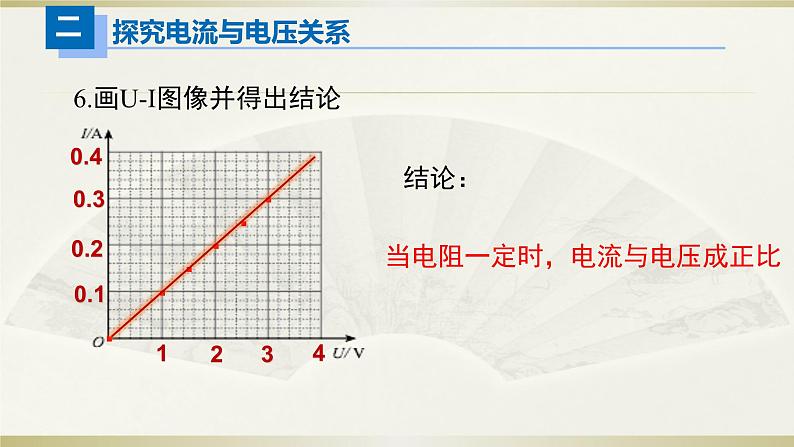

6.画U-I图像并得出结论
当电阻一定时，电流与电压成正比

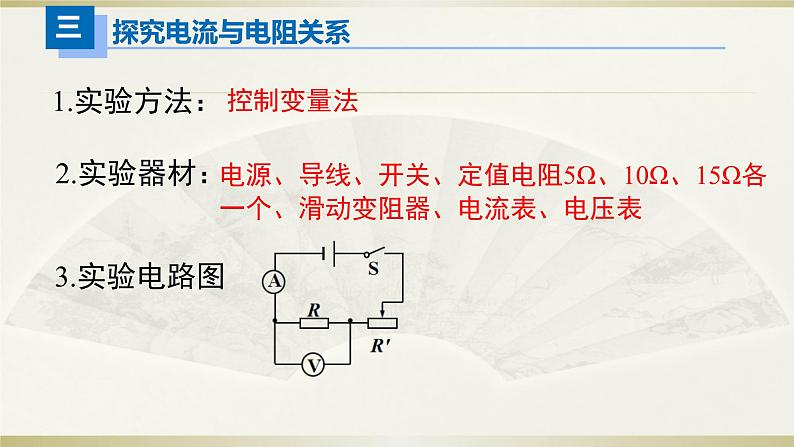

电源、导线、开关、定值电阻5Ω、10Ω、15Ω各一个、滑动变阻器、电流表、电压表

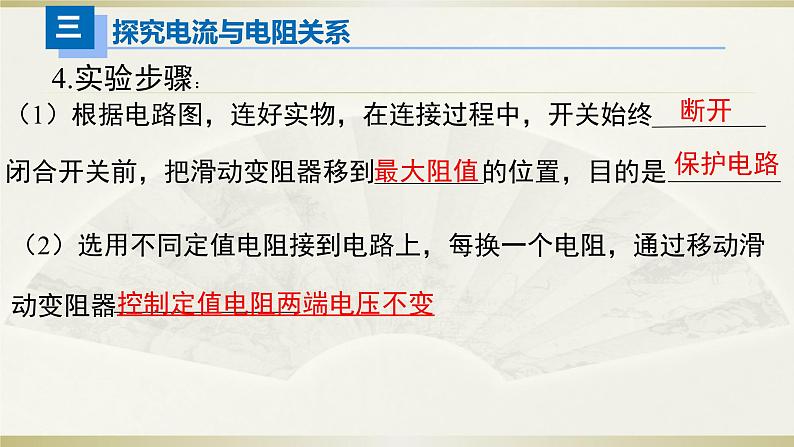

（2）选用不同定值电阻接到电路上，每换一个电阻，通过移动滑动变阻器
控制定值电阻两端电压不变
例：U电=6V，R=5Ω、10Ω、15Ω、20Ω、25Ω 电压表示数2.5V，完成实验的滑变最大阻值不能小于多少？
②错误分析例：第4次实验，R阻值从20Ω调为25Ω，就直接记录电流表示数，则示数是：
6.画I-R图像并得出结论
当电压一定时，电流与电阻成反比
电源、导线、开关、待测电阻、滑动变阻器、电流表、电压表
（1）按电路图连接实物（2）检查无误后闭合开关，记录电压表和电流表示数，代入公式算出电阻（3）移动滑动变阻器滑片P的位置，多测几组电压和电流值，计算出每次的电阻值，并求出电阻的 。
（1）接通电源前应将开关处于 状态，将滑动变阻器的阻值调到（2）连好电路后要通过 的方法选择电压表和电流表的量程
（3）滑动变阻器的作用： （4）测量定值电阻时，应多次测量求平均值以 ；测量小灯泡的电阻时，由于灯丝的 受温度影响明显，故 （能/不能）将多次测量结果求平均值作为灯丝电阻。
①改变电路中电压，多次测量取平均值减小误差
1、电流大小对磁性的影响：
匝数一定时，通入的电流越大，电磁铁的磁性越强。
2、匝数对磁性的影响：
电流一定时，外形相同的磁铁匝数越多，电磁铁的磁性越强。
（2）磁针转动说明了什么？断电后还会转吗？
说明电流周围有磁场。不会。
（3）改变电流方向，磁针会怎么样？说明了什么？
磁针转动方向相反。电流的磁场方向跟电流方向有关。
先有电后有磁，所以叫电生磁，也叫电流磁效应
有电源 无磁场
磁铁、直导体、电源、开关、金属导轨。
闭合开关，观察实验现象并思考。
通电导体在磁场中会受到力的作用。
4.力的方向影响因素：
通电导体在磁场中受力运动
通电线圈在磁场中受力而转动
有电源 有磁场
1、什么情况下磁能生电
蹄形磁体、导体AB、灵敏电流计、开关、导线等。
把导体AB、开关、电流表串联在一起，放入蹄形磁体的磁场中，通过 来判断电路中是否有电流产生。
Ⅱ.使导体沿着磁感线运动（向上或向下）.
Ⅲ.使导体与磁感线垂直（水平向左或向右）或斜向运动.
与磁感线垂直或斜向运动
导体在磁场中的运动及产生电流的情况
闭合电路的一部分导体在磁场中做 运动时，导体中就产生电流，这种现象叫做 ，产生的电流叫做 。
2、产生感应电流的条件
②一部分导体在磁场中做切割磁感线的运动。
发电机机原理（磁生电）
闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应 。
无电源 有磁场
