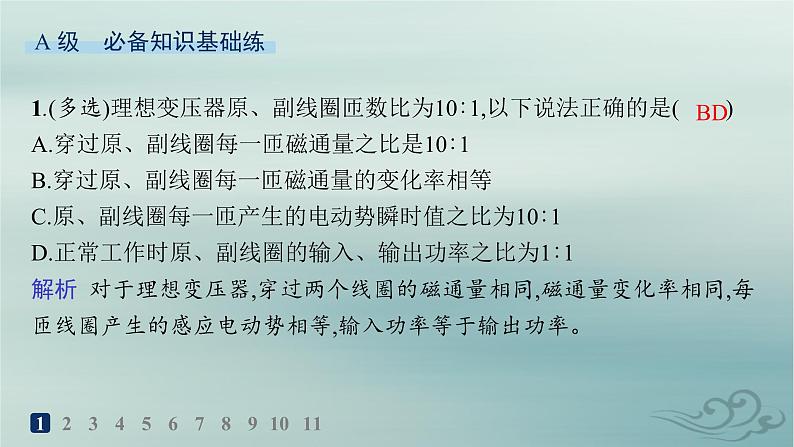

1.(多选)理想变压器原、副线圈匝数比为10∶1,以下说法正确的是(　　)A.穿过原、副线圈每一匝磁通量之比是10∶1B.穿过原、副线圈每一匝磁通量的变化率相等C.原、副线圈每一匝产生的电动势瞬时值之比为10∶1D.正常工作时原、副线圈的输入、输出功率之比为1∶1
解析 对于理想变压器,穿过两个线圈的磁通量相同,磁通量变化率相同,每匝线圈产生的感应电动势相等,输入功率等于输出功率。

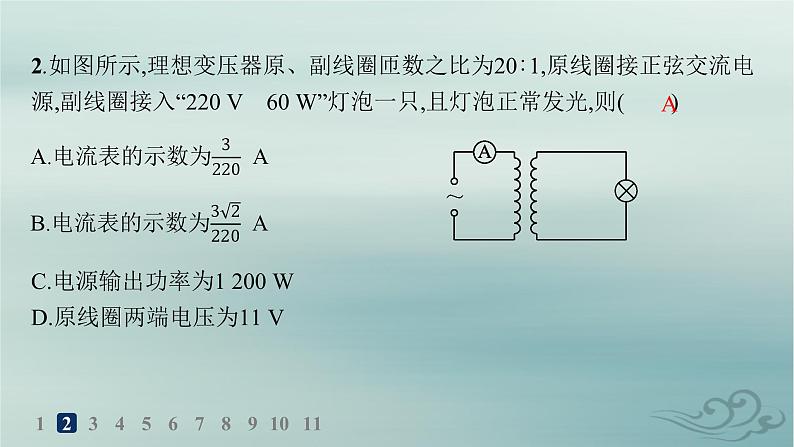

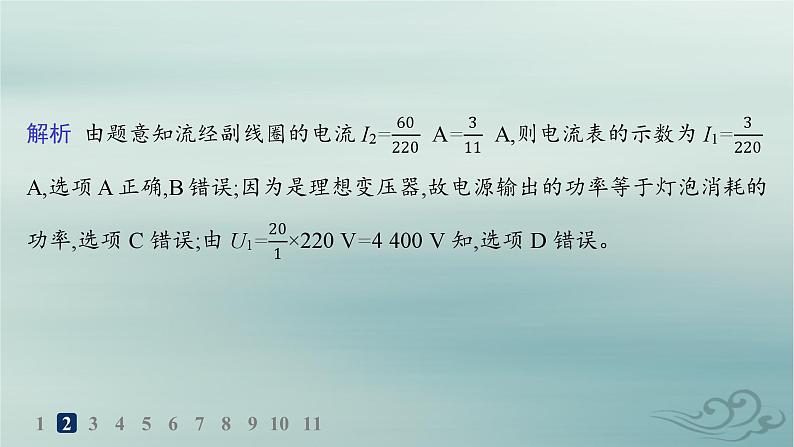

2.如图所示,理想变压器原、副线圈匝数之比为20∶1,原线圈接正弦交流电源,副线圈接入“220 V　60 W”灯泡一只,且灯泡正常发光,则(　　)
C.电源输出功率为1 200 WD.原线圈两端电压为11 V

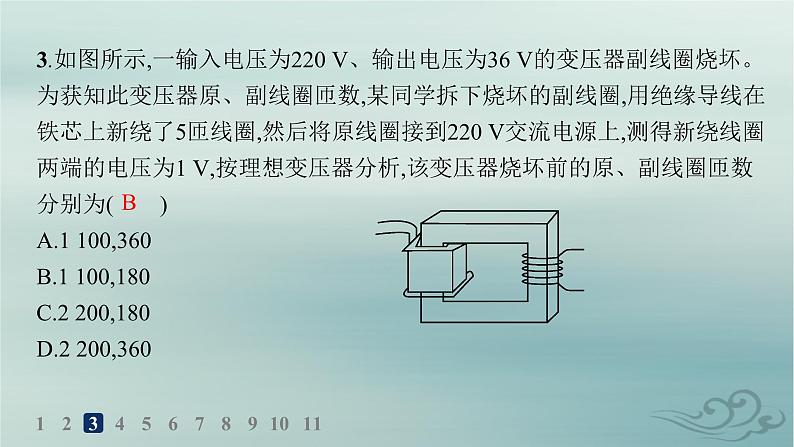

3.如图所示,一输入电压为220 V、输出电压为36 V的变压器副线圈烧坏。为获知此变压器原、副线圈匝数,某同学拆下烧坏的副线圈,用绝缘导线在铁芯上新绕了5匝线圈,然后将原线圈接到220 V交流电源上,测得新绕线圈两端的电压为1 V,按理想变压器分析,该变压器烧坏前的原、副线圈匝数分别为(　　)　　　　　　　　　　　　　　　A.1 100,360B.1 100,180C.2 200,180D.2 200,360

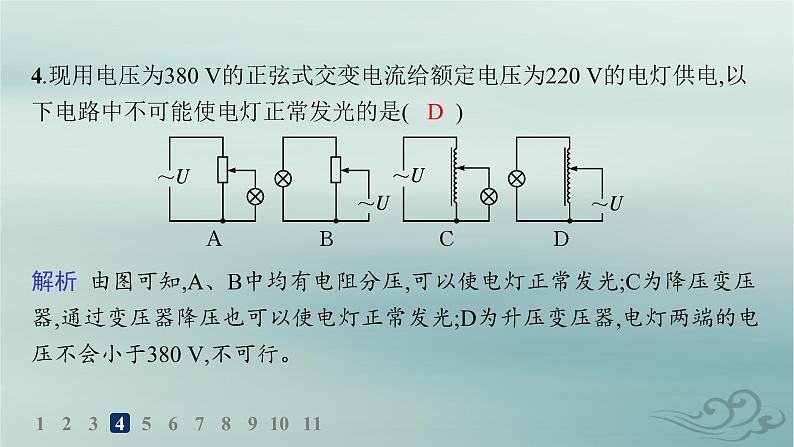

4.现用电压为380 V的正弦式交变电流给额定电压为220 V的电灯供电,以下电路中不可能使电灯正常发光的是(　　)
解析 由图可知,A、B中均有电阻分压,可以使电灯正常发光;C为降压变压器,通过变压器降压也可以使电灯正常发光;D为升压变压器,电灯两端的电压不会小于380 V,不可行。

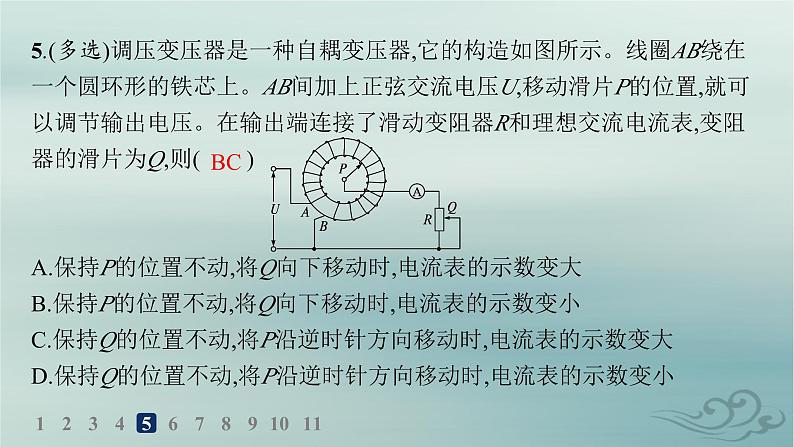

5.(多选)调压变压器是一种自耦变压器,它的构造如图所示。线圈AB绕在一个圆环形的铁芯上。AB间加上正弦交流电压U,移动滑片P的位置,就可以调节输出电压。在输出端连接了滑动变阻器R和理想交流电流表,变阻器的滑片为Q,则(　　)A.保持P的位置不动,将Q向下移动时,电流表的示数变大B.保持P的位置不动,将Q向下移动时,电流表的示数变小C.保持Q的位置不动,将P沿逆时针方向移动时,电流表的示数变大D.保持Q的位置不动,将P沿逆时针方向移动时,电流表的示数变小
6.(多选)如图所示为一理想变压器,n1为原线圈,接一正弦交流电,n2=n3,在n2、n3两个线圈上分别获得35 V电压。要想得到70 V电压,c、d、e、f连接方式为(　　)A.d、e连在一起,c、f为输出端B.c、f连在一起,e、d为输出端C.e、c连在一起,f、d为输出端D.f、d连在一起,e、c为输出端
解析 两个线圈串联后,要注意使电动势的方向相同,如果接反了,输出电压就变为零。
7.(多选)(2023江苏吴江高二月考)如图所示,理想变压器的原线圈连接一只理想交流电流表,副线圈匝数可以通过滑动触头Q来调节,在副线圈两端连接定阻电阻R0和滑动变阻器R,P为滑动变阻器的滑片。在原线圈上加一电压为U的正弦式交变电流,则(　　)A.保持Q的位置不动,将P向上滑动时,电流表读数变大B.保持Q的位置不动,将P向上滑动时,电流表读数变小C.保持P的位置不动,将Q向上滑动时,电流表读数变大D.保持P的位置不动,将Q向上滑动时,电流表读数变小
解析 保持Q位置不动,则副线圈两端电压U2不变,当P上滑时,R接入电路的阻值增大,则副线圈中的电流I2减小,原、副线圈的匝数比不变,由
8.如图所示,理想变压器原线圈输入电压u=Umsin ωt,副线圈电路中R0为定值电阻,R是滑动变阻器。V1和V2是理想交流电压表,示数分别用U1和U2表示;A1和A2是理想交流电流表,示数分别用I1和I2表示。下列说法正确的是(　　)A.I1和I2表示电流的瞬时值B.U1和U2表示电压的最大值C.滑片P向下滑动过程中,U2不变、I1变大D.滑片P向下滑动过程中,U2变小、I1变小
解析 交流电压表和交流电流表显示的示数都为有效值,A、B错误;由于输入端电压U1和理想变压器匝数比不变,所以U2不变,滑片P向下滑动过程中,滑动变阻器接入电路的电阻变小,电流I2变大,输出功率变大,则输入功率变大,电流I1变大,C正确,D错误。
9.一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a、b间作为原线圈。通过滑动触头取该线圈的一部分,接在c、d间作为副线圈。在a、b间输入电压为U1的交变电流时,c、d间的输出电压为U2。在将滑动触头从M点顺时针旋转到N点的过程中(　　)A.U2>U1,U2降低B.U2>U1,U2升高C.U2
