陕西省西安三中2023-2024学年九年级上学期第一次月考物理试卷

这是一份陕西省西安三中2023-2024学年九年级上学期第一次月考物理试卷，共27页。试卷主要包含了填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。

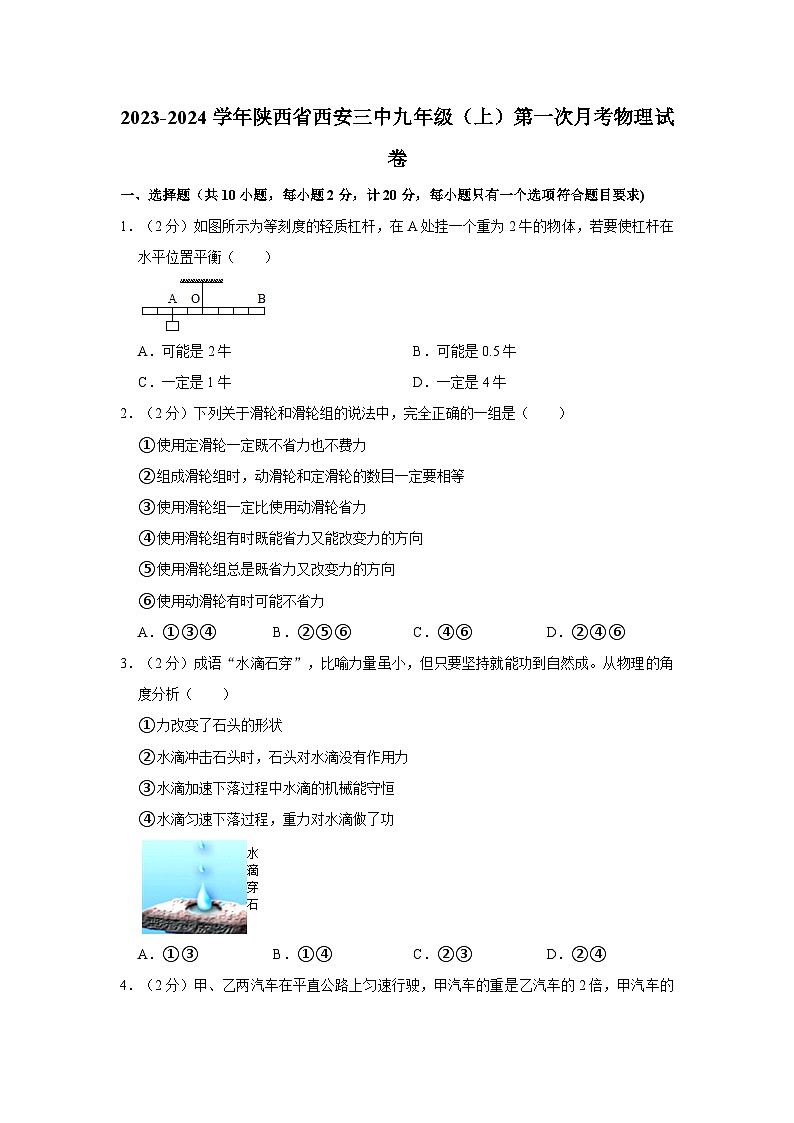

2023-2024学年陕西省西安三中九年级（上）第一次月考物理试卷
一、选择题（共10小题，每小题2分，计20分，每小题只有一个选项符合题目要求)
1．（2分）如图所示为等刻度的轻质杠杆，在A处挂一个重为2牛的物体，若要使杠杆在水平位置平衡（　　）

A．可能是2牛 B．可能是0.5牛
C．一定是1牛 D．一定是4牛
2．（2分）下列关于滑轮和滑轮组的说法中，完全正确的一组是（　　）
①使用定滑轮一定既不省力也不费力
②组成滑轮组时，动滑轮和定滑轮的数目一定要相等
③使用滑轮组一定比使用动滑轮省力
④使用滑轮组有时既能省力又能改变力的方向
⑤使用滑轮组总是既省力又改变力的方向
⑥使用动滑轮有时可能不省力
A．①③④ B．②⑤⑥ C．④⑥ D．②④⑥
3．（2分）成语“水滴石穿”，比喻力量虽小，但只要坚持就能功到自然成。从物理的角度分析（　　）
①力改变了石头的形状
②水滴冲击石头时，石头对水滴没有作用力
③水滴加速下落过程中水滴的机械能守恒
④水滴匀速下落过程，重力对水滴做了功

A．①③ B．①④ C．②③ D．②④

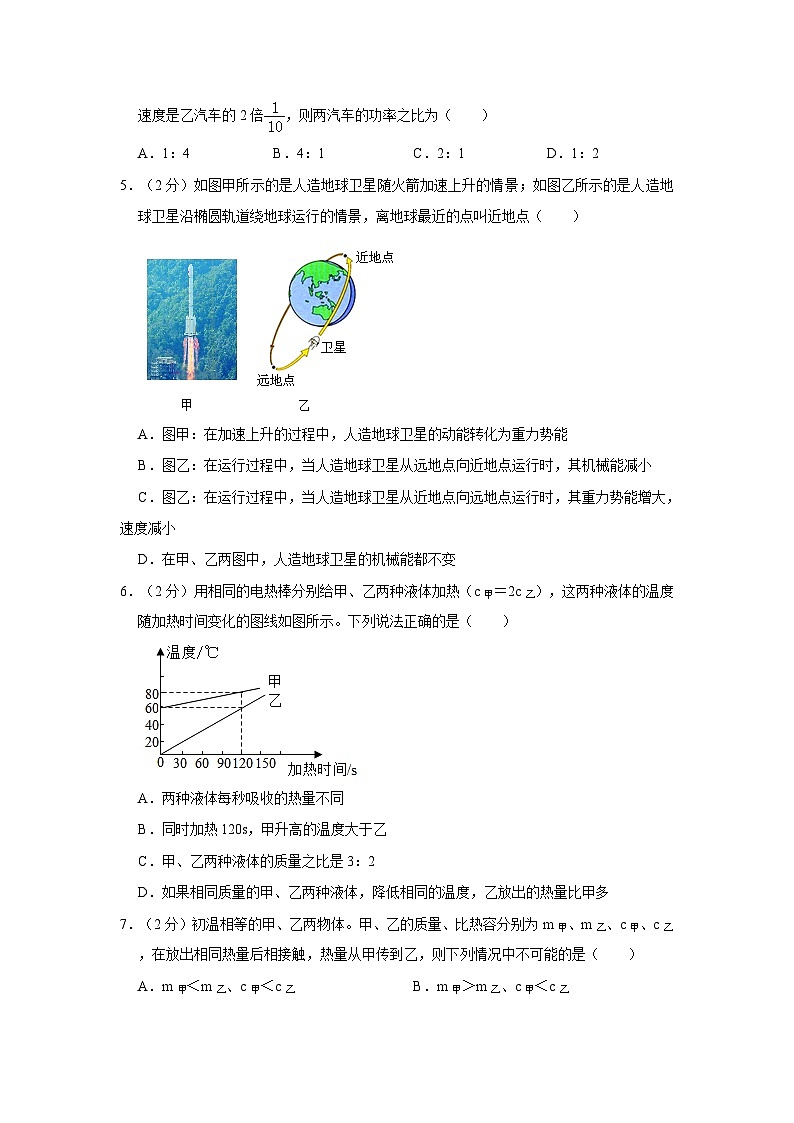

4．（2分）甲、乙两汽车在平直公路上匀速行驶，甲汽车的重是乙汽车的2倍，甲汽车的速度是乙汽车的2倍，则两汽车的功率之比为（　　）
A．1：4 B．4：1 C．2：1 D．1：2
5．（2分）如图甲所示的是人造地球卫星随火箭加速上升的情景；如图乙所示的是人造地球卫星沿椭圆轨道绕地球运行的情景，离地球最近的点叫近地点（　　）

A．图甲：在加速上升的过程中，人造地球卫星的动能转化为重力势能
B．图乙：在运行过程中，当人造地球卫星从远地点向近地点运行时，其机械能减小
C．图乙：在运行过程中，当人造地球卫星从近地点向远地点运行时，其重力势能增大，速度减小
D．在甲、乙两图中，人造地球卫星的机械能都不变
6．（2分）用相同的电热棒分别给甲、乙两种液体加热（c甲＝2c乙），这两种液体的温度随加热时间变化的图线如图所示。下列说法正确的是（　　）

A．两种液体每秒吸收的热量不同
B．同时加热120s，甲升高的温度大于乙
C．甲、乙两种液体的质量之比是3：2
D．如果相同质量的甲、乙两种液体，降低相同的温度，乙放出的热量比甲多
7．（2分）初温相等的甲、乙两物体。甲、乙的质量、比热容分别为m甲、m乙、c甲、c乙，在放出相同热量后相接触，热量从甲传到乙，则下列情况中不可能的是（　　）
A．m甲＜m乙、c甲＜c乙 B．m甲＞m乙、c甲＜c乙
C．m甲＞m乙、c甲＞c乙 D．m甲＜m乙、c甲＞c乙

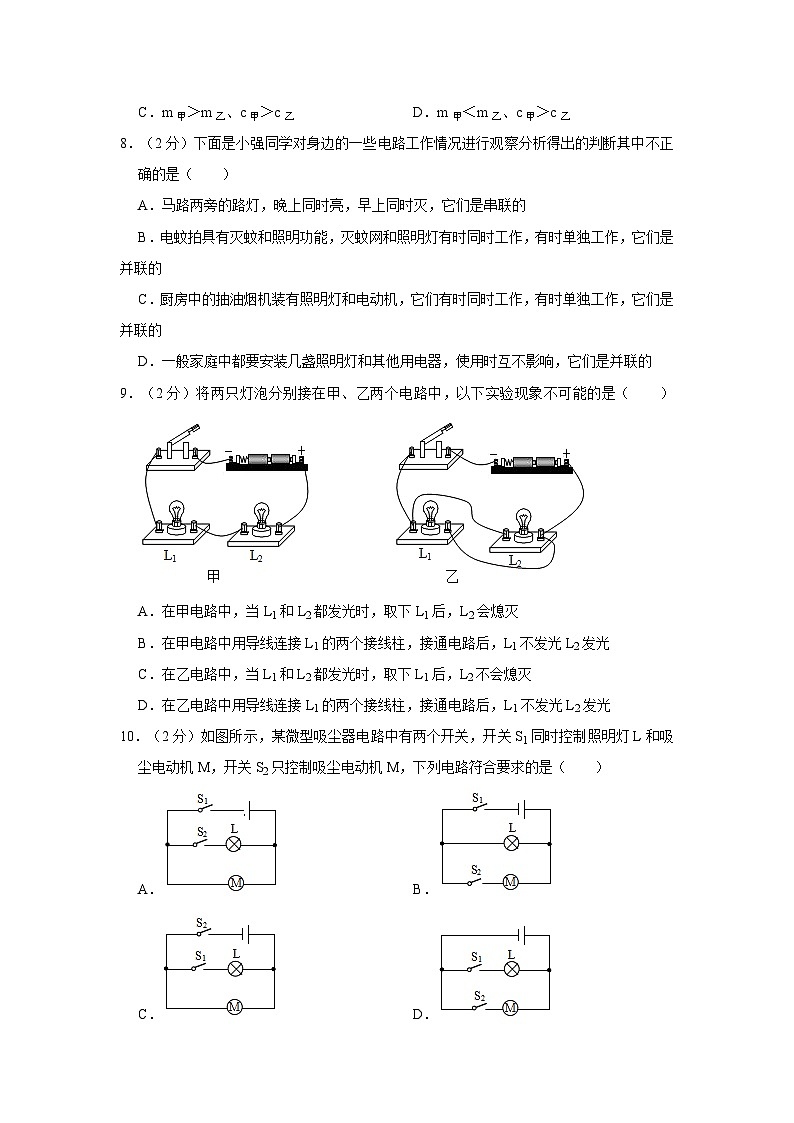

8．（2分）下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断其中不正确的是（　　）
A．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
B．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的
D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
9．（2分）将两只灯泡分别接在甲、乙两个电路中，以下实验现象不可能的是（　　）
A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭
B．在甲电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光
C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭
D．在乙电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光
10．（2分）如图所示，某微型吸尘器电路中有两个开关，开关S1同时控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M，下列电路符合要求的是（　　）
A． B．
C． D．
二、填空与作图题（共7个小题，每空1分，每图2分，计22分）
11．（4分）如图所示是用螺丝刀拧螺丝的情景，手柄 　 　（选填“粗”或“细”）一些的螺丝刀用起来更省力，这是运用了 　 　（选填“斜面”或“轮轴”）；螺丝钉是一种简单机械，螺丝钉上螺纹的展开长度相当于 　 　（选填“斜面”或“轮轴”），螺纹密一些的螺丝钉拧起来更 　 　（选填“省力”或“费力”）。

12．（2分）如图所示，若物体A重1500N，物体A与地面间摩擦力是90N，则沿水平方向匀速拉动物体A前进时，拉力F＝　 　N，物体A移动 　 　m。

13．（4分）科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，在第四冲程结束后，水在高温气缸内迅速汽化为高温高压的水蒸气，水蒸气推动活塞继续做功　 　。水蒸气推动活塞做功时，水蒸气的温度 　 　，其内能 　 　。这种内燃机的第六冲程是 　 　冲程。
14．（3分）如图所示，要使灯L1和L2串联，应闭合开关 　 　，要使灯L1和L2并联，应闭合开关 　 　，为了防止电路出现短路，不能同时闭合开关 　 　。

15．（3分）随着我国北斗导航组网成功，北斗导航已逐步走进人们的生活。如图甲所示无人驾驶插秧机使用北斗导航，农民只需在作业前进行相关设定，飞轮转速是60r/s.则汽油机每秒钟进行 　 　个冲程；某段时间插秧机消耗汽油0.21kg，汽油完全燃烧放出的热量是 　 　J；若这些热量完全被46kg、初温为15℃的水吸收，则水温升高 　 　℃。[q汽油＝4.6×107kg、c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3]。

16．（2分）甲、乙两种物质的比热容之比是2：1，质量之比是3：1，若它们升高相等的温度　 　；若它们吸收的热量相等，则甲、乙升高的温度之比为　 　。
17．（2分）图中，请画出要使硬棒OAB保持平衡时所需的最小力F的示意图及其力臂l；

18．（2分）如图1所示由实物电路，请在图2所示方框内画出对应的电路图。

三、实验与探究题（共4小题，每空1分，计22分）
19．（4分）观察如图所示的四个情景，分析并回答：

（1）甲图中厚玻璃筒内的空气被压缩时，空气的内能 　 　。
（2）乙图中两个铅块紧压在一起后能吊住重物，说明分子间存在 　 　。
（3）丙图中红墨水在热水中扩散得快，说明温度越高，　 　。
（4）丁图为热机的一个冲程，其能量转化情况是 　 　。
20．（5分）如图是“探究影响动能大小因素”的实验，钢球从斜面上由静止滚下，撞击水平长木板上的木块

（1）本实验采用的实验方法是 　 　和 　 　。
（2）实验中通过观察 　 　来判断 　 　的动能大小。
（3）比较甲、乙两图，以研究动能大小与 　 　的关系。
21．（6分）在“探究杠杆平衡条件”的实验中，所用杠杆质量分布均匀，所用钩码质量均为50g。

（1）实验前没有挂钩码时发现杠杆右端高，要使杠杆在水平位置平衡，可将杠杆右端的平衡螺母向 　 　（选填“左”或“右”）调节。调节平衡后，如图甲所示，在杠杆的左边A处挂四个钩码，应在杠杆右端B处挂同样的钩码 　 　个。
（2）实验中小明发现用图乙所示的方式悬挂钩码，杠杆也能在水平位置平衡，但老师建议，其主要原因为 　 　。
A.一个人无法独立操作
B.不方便测量力臂
C.力和力臂数目过多，不易得出结论
D.杠杆受力不平衡
（3）完成实验后小明突发奇想，想利用该杠杆（重心位于O点）制作一个可以直接测量质量的“杆秤”。
①如图丙所示，以杠杆上的A点为支点，当在C位置挂3个钩码，则该杠杆的质量 　 　g。然后小明将C位置的3个钩码取下，挂到右侧作为“秤砣”。
②为了将该“杆秤”的零刻度线标在A位置处，小明应在图丙C位置处装配一质量为 　 　g的吊盘。
③接着小明在图丁的D位置标记上该“杆秤”能测的最大质量 　 　g，并将其它质量数均匀标记在AD之间的刻度线上，即可完成“杆秤”的制作。
22．（7分）如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量相等

（1）比较燃料的热值，应选择 　 　两图进行实验，燃料完全燃烧放出的热量的多少是通过 　 　来反映的（选填“温度计升高的度数”或“加热时间”）。
（2）比较物质吸热升温的特点，应选择 　 　两图进行实验，物质吸收热量的多少是通过 　 　来反映的（选填“温度计升高的度数”或“加热时间”）。
（3）a、b两种液体吸收热量后温度随时间变化的图像如图丁所示，由图像可以看出，　 　液体的温度升高得较快；升高相同的温度时，　 　液体吸收热量多。
（4）通过研究不同物质的吸热能力，小明终于明白沿海地区炎热晴朗的白天，通常形成的是 　 　（选填“海风”或“陆风”）。
四、综合题（共2小题，计16分）
23．（8分）用如图所示的滑轮组匀速提升重为480N的物体，所用拉力为200N，不计绳重和摩擦，求：
（1）提升重物时做的有用功为多少？
（2）拉力的功率；
（3）若物重为1080N，则滑轮组的机械效率是多大？

24．（8分）一辆油电混合动力轿车，仅凭汽油发动机提供动力，这辆车在平直公路上以20m/s的速度匀速行驶了140s，此时汽车动能为2×105J。当驾驶员看到前方有停车检查标志，立即松开汽车的加速踏板（油门），并启动储能装置将动能转化为电能，共有1.2×105J的电能储存到蓄电池中。已知：汽油发动机输出功率为3×104W，燃油的热值为q＝4.2×107J/kg，求：
（1）轿车以20m/s的速度匀速行驶时所受阻力的大小？
（2）汽车匀速行驶时，汽油发动机的效率？
（3）减速过程中存储装置的储能效率？（储存的电能占减少动能的比例）















2023-2024学年陕西省西安三中九年级（上）第一次月考物理试卷
参考答案与试题解析
一、选择题（共10小题，每小题2分，计20分，每小题只有一个选项符合题目要求)
1．（2分）如图所示为等刻度的轻质杠杆，在A处挂一个重为2牛的物体，若要使杠杆在水平位置平衡（　　）

A．可能是2牛 B．可能是0.5牛
C．一定是1牛 D．一定是4牛
【答案】A
【分析】根据杠杆平衡的条件和杠杆中最小力的问题进行分析，在B点施加的力的方向不同、力臂不同，用力的大小不同，支点与力的作用点的连线为最长力臂时用力最小。
【解答】解：设杠杆每一格长度是L，
当B处的作用力与杠杆垂直时，力臂最大，
由杠杆平衡条件可得：FALA＝FB最小LB，即：2N×2L＝FB最小×2L，
则FB最小＝1N，当作用在B处的力与杠杆不垂直时，
作用力大于1N，因此要使杠杆平衡，故BCD错误。
故选：A。
2．（2分）下列关于滑轮和滑轮组的说法中，完全正确的一组是（　　）
①使用定滑轮一定既不省力也不费力
②组成滑轮组时，动滑轮和定滑轮的数目一定要相等
③使用滑轮组一定比使用动滑轮省力
④使用滑轮组有时既能省力又能改变力的方向
⑤使用滑轮组总是既省力又改变力的方向
⑥使用动滑轮有时可能不省力
A．①③④ B．②⑤⑥ C．④⑥ D．②④⑥
【答案】C
【分析】（1）定滑轮可以改变力的方向，但不能省力地拉动物体。
（2）动滑轮不可以改变力的方向，理想情况下（忽略动滑轮重、绳重和摩擦力）能够省一半力，但是现实生活中也可能不省力。
（3）滑轮组结合了定滑轮和动滑轮，这样既可以改变力的方向，又能省力地拉动物体。滑轮组中动滑轮用的越多越省力。滑轮组是由一定数量的定滑轮和动滑轮以及绕过它们的绳索组成，滑轮组中定滑轮和动滑轮的个数不一定相等，根据需要安排滑轮的个数。
【解答】解：
①定滑轮实质是个等臂杠杆，定滑轮不省力也不省距离，因为使用过程中还有摩擦力的存在；
②组成滑轮组时，滑轮组中定滑轮和动滑轮的个数不一定相等，故②错误；
③使用只有两股绳子的滑轮组时，就不比动滑轮省力，故③错误；
④⑤滑轮组中既有定滑轮，又有动滑轮、动滑轮重和绳与滑轮之间的摩擦力大小来决定，它要省力，当物重小于等于动滑轮重和摩擦力时，可以改变力的方向，⑤错误；
⑥使用动滑轮时，拉力不但承担物体重力，因此使用动滑轮有可能不省力。
故选：C。
3．（2分）成语“水滴石穿”，比喻力量虽小，但只要坚持就能功到自然成。从物理的角度分析（　　）
①力改变了石头的形状
②水滴冲击石头时，石头对水滴没有作用力
③水滴加速下落过程中水滴的机械能守恒
④水滴匀速下落过程，重力对水滴做了功

A．①③ B．①④ C．②③ D．②④
【答案】B
【分析】（1）力可以改变物体的形状；
（2）物体间力的作用是相互的；
（3）水滴加速下落时受到空气阻力，据此判断；
（4）做功的两个必要因素：一是作用在物体上的力，二是物体在力的方向上通过的距离，二者缺一不可。
【解答】解：①“水滴石穿”，说明是力改变了石头的形状；
②水滴冲击石头时，由于力的作用是相互的，故错误；
③水滴加速下落过程中，由于空气阻力的作用，机械能减少；
④水滴匀速下落过程，受到重力的作用，所以重力对水滴做了功。
故选：B。
4．（2分）甲、乙两汽车在平直公路上匀速行驶，甲汽车的重是乙汽车的2倍，甲汽车的速度是乙汽车的2倍，则两汽车的功率之比为（　　）
A．1：4 B．4：1 C．2：1 D．1：2
【答案】B
【分析】已知汽车受到的阻力和重力的关系，利用公式P＝＝＝Fv即可求出两汽车的功率之比。
【解答】解：根据公式P＝＝＝Fv
P甲：P乙＝F甲v甲：F乙v乙＝G甲v甲：G乙v乙＝×2：。
故选：B。
5．（2分）如图甲所示的是人造地球卫星随火箭加速上升的情景；如图乙所示的是人造地球卫星沿椭圆轨道绕地球运行的情景，离地球最近的点叫近地点（　　）

A．图甲：在加速上升的过程中，人造地球卫星的动能转化为重力势能
B．图乙：在运行过程中，当人造地球卫星从远地点向近地点运行时，其机械能减小
C．图乙：在运行过程中，当人造地球卫星从近地点向远地点运行时，其重力势能增大，速度减小
D．在甲、乙两图中，人造地球卫星的机械能都不变
【答案】C
【分析】动能大小的影响因素：质量、速度；质量越大，速度越大，动能越大。
重力势能大小的影响因素：质量、高度；质量越大，高度越高，重力势能越大。
机械能等于动能与势能的总和；卫星在大气层外运行时，不受空气阻力的作用，其机械能守恒。
【解答】解：
A、卫星加速上升过程中，速度增大；同时高度增大；因卫星的动能与重力势能都增大，且卫星的机械能增大。
BC、太空中是真空，不受空气阻力，只有动能和势能的相互转化，质量不变，势能增大，动能减小、B错误；
D、图甲中卫星的机械能增加，故D错误。
故选：C。
6．（2分）用相同的电热棒分别给甲、乙两种液体加热（c甲＝2c乙），这两种液体的温度随加热时间变化的图线如图所示。下列说法正确的是（　　）

A．两种液体每秒吸收的热量不同
B．同时加热120s，甲升高的温度大于乙
C．甲、乙两种液体的质量之比是3：2
D．如果相同质量的甲、乙两种液体，降低相同的温度，乙放出的热量比甲多
【答案】C
【分析】（1）同一热源加热，两种液体相同时间吸收热量相同；
（2）由图像可得同时加热120s，甲升高的温度和乙甲升高的温度的大小关系；
（3）根据Q＝cmΔt可知，m＝，在相同的时间内在图象找到温度变化的关系和c甲＞c乙推理得结论；
（4）根据Q＝cmΔt分析解答。
【解答】解：A．由“用相同的电热棒分别给甲，在相同的时间内甲液体和乙液体吸收的热量相同；
B．由图知同时加热120s，乙的温度变化是60℃﹣0℃＝60℃，故B错误；
C．在0～120s时间内甲＝Q乙，因为c甲＝5c乙，
根据Q＝cmΔt可得，m＝，
则甲液体的质量为m甲＝＝＝，
乙液体的质量为m乙＝＝，
所以m甲：m乙＝：＝3：5；
D．相同质量的甲，降低相同的温度甲＝2c乙，根据Q＝cmΔt可知甲放出的热量多，故D错误。
故选：C。
7．（2分）初温相等的甲、乙两物体。甲、乙的质量、比热容分别为m甲、m乙、c甲、c乙，在放出相同热量后相接触，热量从甲传到乙，则下列情况中不可能的是（　　）
A．m甲＜m乙、c甲＜c乙 B．m甲＞m乙、c甲＜c乙
C．m甲＞m乙、c甲＞c乙 D．m甲＜m乙、c甲＞c乙
【答案】A
【分析】（1）在不加干涉的情况下，热量只会从温度高的物体向温度低的物体传递；
（2）物体放出的热量Q＝cmΔt。
【解答】解：初温相同的甲、乙在放出相同的热量后，说明放出相同的热量后，即甲温度的变化量Δt甲＜Δt乙。根据Q＝cmΔt有：c甲m甲Δt甲＝c乙m乙Δt乙。已知Δt甲＜Δt乙，则可得c甲m甲＞c乙m乙。
A、若m甲＜m乙、c甲＜c乙，则c甲m甲＜c乙m乙，不符合题意，这种情况不可能出现；
B、若m甲＞m乙、c甲＜c乙，则存在c甲m甲＜c乙m乙、c甲m甲＝c乙m乙、c甲m甲＞c乙m乙三种可能，即这种情况可能出现；
C、若m甲＞m乙、c甲＞c乙，则c甲m甲＞c乙m乙，即这种情况可能出现；
D、若m甲＜m乙、c甲＞c乙，则存在c甲m甲＜c乙m乙、c甲m甲＝c乙m乙、c甲m甲＞c乙m乙三种可能，即这种情况可能出现。
故选：A。
8．（2分）下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断其中不正确的是（　　）
A．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
B．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的
D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
【答案】A
【分析】并联电路中各用电器既可以单独工作又互不影响； 根据家庭电路中各用电器既可以单独工作又互不影响的特点分析不同电路的连接方式。
【解答】解：A、路灯是用来为行人照明的，其它灯泡仍可以正常工作，又互不影响，故A错误；
B、灭蚊网和照明灯可以单独工作；故B正确；
C、因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，因此它们的连接方式为并联；
D、家庭电路中各用电器既可以单独工作，因此家庭电路中各用电器是并联的。
故选：A。
9．（2分）将两只灯泡分别接在甲、乙两个电路中，以下实验现象不可能的是（　　）
A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭
B．在甲电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光
C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭
D．在乙电路中用导线连接L1的两个接线柱，接通电路后，L1不发光L2发光
【答案】D
【分析】（1）串联电路中，电流只有一条路径，各用电器相互影响，如其中一个损坏，另一个也不能工作；
（2）并联电路中，电流路径有多条，各支路用电器互不影响，如其中一条支路损坏，其余支路不受影响。
【解答】解：A、在甲电路中，相互影响1和L2都发光时，取下灯L7，灯L2将会熄灭，符合实际情况；
B、在甲电路中用导线连接L1的两个接线柱，接通电路后，L4被断路，电路为L2的基本电路，因此L1不发光，符合实际情况；
C、在乙电路中，互不影响7和L2都发光时，取下L1后，L3不会熄灭，符合实际情况；
D、在乙电路中用导线连接L1的两个接线柱，接通电路后，因此灯泡L1和L2都不发光，故D不符合实际情况。
故选：D。
10．（2分）如图所示，某微型吸尘器电路中有两个开关，开关S1同时控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M，下列电路符合要求的是（　　）
A． B．
C． D．
【答案】B
【分析】开关S2只控制吸尘电动机M，说明小灯泡L和电动机M独立工作、互不影响即为并联；开关S1控制照明灯L和吸尘电动机M，所以S1应在干路上，S2在电动机M的支路上。
【解答】解：
A、由图知1为总开关，能控制小灯泡和电动机2只控制小灯泡，故A不符合要求。
B、由图知7为总开关，能控制小灯泡和电动机2只控制电动机，故B符合要求。
C、由图知2为总开关，能控制小灯泡和电动机3只控制小灯泡，故C不符合要求。
D、由图知1只控制小灯泡，开关S2只控制电动机，故D不符合要求。
故选：B。
二、填空与作图题（共7个小题，每空1分，每图2分，计22分）
11．（4分）如图所示是用螺丝刀拧螺丝的情景，手柄 　粗　（选填“粗”或“细”）一些的螺丝刀用起来更省力，这是运用了 　轮轴　（选填“斜面”或“轮轴”）；螺丝钉是一种简单机械，螺丝钉上螺纹的展开长度相当于 　斜面　（选填“斜面”或“轮轴”），螺纹密一些的螺丝钉拧起来更 　省力　（选填“省力”或“费力”）。

【答案】粗；轮轴；斜面；省力。
【分析】（1）轮轴：由轮和轴组成的，能绕共同的轴线旋转的简单机械叫做轮轴。轮轴是一种省力机械，支点在轴心；
（2）螺丝钉上的一圈圈螺纹的长相当于斜面的长度，斜面是一种变形的杠杆。
【解答】解：（1）螺丝刀拧螺丝时使用的是轮轴，轮轴是一种省力机械，螺丝刀手柄越粗动力臂越大越省力；
（2）螺丝刀是一种简单机械，螺丝钉上螺纹的展开长度相当于斜面、螺线长。因为斜面高度一定时，使用起来越省力。
故答案为：粗；轮轴；省力。
12．（2分）如图所示，若物体A重1500N，物体A与地面间摩擦力是90N，则沿水平方向匀速拉动物体A前进时，拉力F＝　30　N，物体A移动 　1　m。

【答案】30；1。
【分析】由图可知作用在动滑轮组上绳子的有效股数，不计滑轮重和绳与滑轮间摩擦，根据F＝f求出绳端的拉力，根据s＝ns′求出物体A向左移动的距离。
【解答】解：由图可知，滑轮组绳子的有效股数n＝3，
不计滑轮重和绳与滑轮间摩擦，绳端的拉力：F＝×90N＝30N，
当绳子自由端移动3m时，物体A向左移动的距离：s＝×3m＝1m。
故答案为：30；8。
13．（4分）科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，在第四冲程结束后，水在高温气缸内迅速汽化为高温高压的水蒸气，水蒸气推动活塞继续做功　效率　。水蒸气推动活塞做功时，水蒸气的温度 　降低　，其内能 　减小　。这种内燃机的第六冲程是 　排气　冲程。
【答案】效率；降低；减小；排气。
【分析】改变物体内能的方法：一是做功，对物体做功，物体的内能增加，物体对外做功，物体的内能减小；二是热传递；
单缸六冲程内燃机一个工作循环，6个冲程，燃气对外做功2次，据此分析回答。
【解答】解：在做功冲程中，高温气体迅速膨胀对活塞做功，转化为机械能，立即向汽缸内喷水、高压水蒸气，水蒸气温度降低；
这样燃烧同样多的燃料获得了更多的机械能，提高了热机的效率；
一个工作循环最后一个冲程是排气冲程，为进入下一个工作循环做准备。
故答案为：效率；降低；排气。
14．（3分）如图所示，要使灯L1和L2串联，应闭合开关 　S3　，要使灯L1和L2并联，应闭合开关 　S1、S2　，为了防止电路出现短路，不能同时闭合开关 　S1、S2、S3　。

【答案】S3；S1、S2；S1、S2、S3。
【分析】串联电路：把电路中各元件首尾相接，连入电路就是串联。
并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联。
电源短路是指电源两极不经过用电器直接连通的电路，电源短路会烧坏电源，是绝对不允许的。
【解答】解：要使灯L1和L2串联，则应将两灯首尾相连接到电源两端5，断开S1、S2；
要使两灯泡并联，电流从电源正极流出2、L2和支路L1、S6再流回电源负极；因此应闭合开关S1、S2；
当闭合开关S8、S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，故不能同时闭合开关S6、S2、S3。
故答案为 S8；S1、S2；S6、S2、S3。
15．（3分）随着我国北斗导航组网成功，北斗导航已逐步走进人们的生活。如图甲所示无人驾驶插秧机使用北斗导航，农民只需在作业前进行相关设定，飞轮转速是60r/s.则汽油机每秒钟进行 　120　个冲程；某段时间插秧机消耗汽油0.21kg，汽油完全燃烧放出的热量是 　9.66×106　J；若这些热量完全被46kg、初温为15℃的水吸收，则水温升高 　50　℃。[q汽油＝4.6×107kg、c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3]。

【答案】120；9.66×106；50。
【分析】（1）飞轮每转动两圈，燃气对外做功一次，完成4个冲程；
（2）知道汽油的质量和热值，根据Q＝mq求出汽油完全燃烧放出的热量，再根据Q＝cmΔt求出水升高的温度。
【解答】解：（1）飞轮每转动两圈，燃气对外做功一次，此时飞轮1s转动60圈，完成120个冲程；
（2）完全燃烧0.21kg汽油，放出的热量Q＝mq汽油＝5.21kg×4.6×104J/kg＝9.66×106J，
（3）汽油完全燃烧放出的热量全部被水吸收，则Q＝c水m水Δt，
6.66×106J＝4.3×103J/（kg•℃）×46kg×Δt，
则水升高的温度Δt＝50℃。
故答案为：，1206；50。
16．（2分）甲、乙两种物质的比热容之比是2：1，质量之比是3：1，若它们升高相等的温度　6：1　；若它们吸收的热量相等，则甲、乙升高的温度之比为　1：6　。
【答案】见试题解答内容
【分析】（1）知道甲、乙两物体的比热容之比、质量之比、升高的温度相同，利用Q吸＝cmΔt求甲、乙两物体的吸收热量之比；
（2）知道甲、乙两物体的吸收热量之比、质量之比、比热容之比，利用Q吸＝cmΔt求甲、乙两物体的升高的温度之比。
【解答】解：
（1）由题知，c甲：c乙＝2：1，m甲：m乙＝4：1，Δt甲：Δt乙＝1：8，
由Q吸＝cmΔt得甲、乙两物体吸收热量之比：
Q甲：Q乙＝＝＝6：1；
（2）由题知，m甲：m乙＝7：1，Q吸甲′：Q吸乙′＝1：5，c甲：c乙＝2：1，
由Q吸＝cmΔt得甲、乙两物体升高的温度之比：
Δt甲：Δt乙＝：＝：＝2：6。
故答案为：6：4；1：6。
17．（2分）图中，请画出要使硬棒OAB保持平衡时所需的最小力F的示意图及其力臂l；

【答案】见试题解答内容
【分析】根据杠杆平衡的条件可知，力臂越长越省力，由支点到力的作用点的距离是最长的力臂，所以先连接OB做出力臂，然后根据力臂的概念，做出力臂的垂线，并根据杠杆的特点确定力的方向。
【解答】解：连接OB，即为最长的力臂L，要使杠杆平衡，如图所示：

18．（2分）如图1所示由实物电路，请在图2所示方框内画出对应的电路图。

【答案】
【分析】根据实物图分析电路的连接情况，再画出对应的电路图。
【解答】解：由实物图知，两灯并联1在干路上，S2在L5支路上，电路图如图所示：
。
三、实验与探究题（共4小题，每空1分，计22分）
19．（4分）观察如图所示的四个情景，分析并回答：

（1）甲图中厚玻璃筒内的空气被压缩时，空气的内能 　变大　。
（2）乙图中两个铅块紧压在一起后能吊住重物，说明分子间存在 　引力　。
（3）丙图中红墨水在热水中扩散得快，说明温度越高，　分子无规则运动越剧烈　。
（4）丁图为热机的一个冲程，其能量转化情况是 　内能转化为机械能　。
【答案】（1）变大；（2）引力；（3）分子无规则运动越剧烈；（4）内能转化为机械能。
【分析】（1）对物体做功，物体的内能变大；
（2）分子间存在着相互作用的引力与斥力；
（3）物质是由分子组成的，分子处于永不停息地运动状态，温度越高，分子运动越剧烈；
（4）四冲程汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气，其中只有做功冲程对外做功，将内能转化为机械能。
【解答】解：
（1）图中厚玻璃筒内的空气被压缩时，活塞对筒内空气做功；
（2）图中两个压紧的铅块能吊起钩码，是由于分子间存在引力；
（3）红墨水在热水中扩散的比冷水中快，说明温度越高；
（4）根据火花塞点火，进气门和排气门均关闭且活塞向下运动的特点，做功冲程的能量转化是：内能转化为机械能。
故答案为：（1）变大；（2）引力；（4）内能转化为机械能。
20．（5分）如图是“探究影响动能大小因素”的实验，钢球从斜面上由静止滚下，撞击水平长木板上的木块

（1）本实验采用的实验方法是 　控制变量法　和 　转换法　。
（2）实验中通过观察 　木块移动的距离　来判断 　钢球　的动能大小。
（3）比较甲、乙两图，以研究动能大小与 　速度　的关系。
【答案】（1）控制变量法；转换法；（2）木块移动的距离；钢球；（3）速度。
【分析】（1）（2）动能的大小与物体的质量和速度都有关系，运用控制变量法进行探究；
该实验中钢球动能的大小是通过木块移动的距离体现的这里采用了转换法的思想；
（3）钢球到达水平面的速度由钢球滚下的高度决定，研究动能与速度关系时，要保证质量相同，速度不同。
【解答】解：（1）（2）动能的大小与物体的质量和速度都有关系，运用控制变量法进行探究；
该实验中钢球动能的大小是通过木块移动的距离体现的，木块被撞的越远，被撞的越近，这里采用了转换法的思想；
（3）比较甲、乙两图可知钢球的质量相同，到达水平面的速度不同。
故答案为：（1）控制变量法；转换法；钢球。
21．（6分）在“探究杠杆平衡条件”的实验中，所用杠杆质量分布均匀，所用钩码质量均为50g。

（1）实验前没有挂钩码时发现杠杆右端高，要使杠杆在水平位置平衡，可将杠杆右端的平衡螺母向 　右　（选填“左”或“右”）调节。调节平衡后，如图甲所示，在杠杆的左边A处挂四个钩码，应在杠杆右端B处挂同样的钩码 　3　个。
（2）实验中小明发现用图乙所示的方式悬挂钩码，杠杆也能在水平位置平衡，但老师建议，其主要原因为 　C　。
A.一个人无法独立操作
B.不方便测量力臂
C.力和力臂数目过多，不易得出结论
D.杠杆受力不平衡
（3）完成实验后小明突发奇想，想利用该杠杆（重心位于O点）制作一个可以直接测量质量的“杆秤”。
①如图丙所示，以杠杆上的A点为支点，当在C位置挂3个钩码，则该杠杆的质量 　100　g。然后小明将C位置的3个钩码取下，挂到右侧作为“秤砣”。
②为了将该“杆秤”的零刻度线标在A位置处，小明应在图丙C位置处装配一质量为 　150　g的吊盘。
③接着小明在图丁的D位置标记上该“杆秤”能测的最大质量 　600　g，并将其它质量数均匀标记在AD之间的刻度线上，即可完成“杆秤”的制作。
【答案】（1）右；3；（2）C；（3）①100；②150；③600。
【分析】（1）调节杠杆两端的平衡螺母，使平衡螺母向上翘的一端移动，使杠杆在水平位置平衡，杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小；
根据杠杆的平衡条件可以求出在B处挂钩码的个数；
（2）研究杠杆的平衡，需要有动力和阻力但力多了增加了难度，且不易得出结论；
（3）根据杠杆的平衡条件求解。
【解答】解：
（1）杠杆右高，应将杠杆向右端调节；
设杠杆的分度值为L，一个钩码的重为G1L1＝F5L2得，nG×2L＝7G×3L；
（2）实验中小明的实验方式要考虑杠杆的重力对实验的影响，增大了实验的难度，不易得出结论；
（3）①以杠杆上的A点为支点，当在C位置挂3个钩码，设杠杆的质量为m钩码g5L+mgL＝；解得：m＝2m钩码＝8×50g＝100g；
②为了将该“杆秤”的零刻度线标在A位置处，由①可知，即150g；
③小明在图丁的D位置挂上3个钩码后，设物体的最大质量为m'钩码g8L，解得：m'＝12m钩码＝12×50g＝600g。
故答案为：（1）右；2；（2）C；②150。
22．（7分）如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量相等

（1）比较燃料的热值，应选择 　甲、乙　两图进行实验，燃料完全燃烧放出的热量的多少是通过 　温度计升高的度数　来反映的（选填“温度计升高的度数”或“加热时间”）。
（2）比较物质吸热升温的特点，应选择 　甲、丙　两图进行实验，物质吸收热量的多少是通过 　加热时间　来反映的（选填“温度计升高的度数”或“加热时间”）。
（3）a、b两种液体吸收热量后温度随时间变化的图像如图丁所示，由图像可以看出，　a　液体的温度升高得较快；升高相同的温度时，　b　液体吸收热量多。
（4）通过研究不同物质的吸热能力，小明终于明白沿海地区炎热晴朗的白天，通常形成的是 　海风　（选填“海风”或“陆风”）。
【答案】（1）甲、乙；温度计升高的度数；（2）甲、丙；加热时间；（3）a；b；（4）海风。
【分析】（1）为了比较热值大小，要用相同质量的不同燃料料，加热质量相同的同种液体，根据Q＝cmΔt可知，液体升温越高，则燃料完全燃烧放出的热量越多，这种燃料热值越大，据此分析；
（2）根据控制变量法分析比较不同物质吸热升温时，需要选择哪两个图进行实验；
比较物质吸热能力用相同质量的不同物质做实验；我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（3）根据两种物质的温度随时间变化的图象分析解答；
（4）根据水的比热容比泥土、沙石的比热容大的特点以及风是从高压区吹向低压区来分析海风的形成过程。
【解答】解：（1）为了比较不同燃料的热值，要用相同质量的不同燃料，根据Q＝cmΔt可知，则燃料完全燃烧放出的热量越多，故应选择甲，燃料完全燃烧放出热量的多少；
（2）比较不同物质吸热能力，需要使燃料种类相同，由图可知应选择甲；
用两个相同的加热器来进行加热的目的是在相同时间使物质吸收相同的热量，根据转换法；
（3）因质量和初始温度均相同的a、b两种液体，由图可以看出；升高相同的温度时，所以b液体吸收热量多；
（4）由于地面和海水的比热容不同，海水的比热容大于陆地的比热容，地面和大海升温的快慢不同，白天，地面热空气密度较小，海面较冷的空气就会来补充，形成海风。
故答案为：（1）甲、乙；温度计升高的度数、丙；加热时间；b；（4）海风。
四、综合题（共2小题，计16分）
23．（8分）用如图所示的滑轮组匀速提升重为480N的物体，所用拉力为200N，不计绳重和摩擦，求：
（1）提升重物时做的有用功为多少？
（2）拉力的功率；
（3）若物重为1080N，则滑轮组的机械效率是多大？

【答案】（1）提升重物时做的有用功为1440J；
（2）拉力的功率为180W；
（3）若物重为1080N，则滑轮组的机械效率为90%。
【分析】（1）利用W有＝Gh求有用功；
（2）由图可知n＝3，绳子自由端移动的距离s＝nh，利用W总＝Fs求拉力做的总功，利用η＝×100%求滑轮组的机械效率；利用P＝求拉力做功的功率；
（3）利用不计绳重和摩擦时F＝（G+G动）求动滑轮的重力，利用η＝＝＝＝求滑轮组的机械效率。
【解答】解：（1）有用功：W有＝Gh＝480N×3m＝1440J；
（2）拉力做的总功：W总＝Fs＝200N×9m＝1800J；
由图可知n＝6，绳子自由端移动的距离：s＝nh＝3×3m＝3m，
则滑轮组的机械效率：η＝×100%＝；
拉力做功的功率：P＝＝＝180W；
（3）因为不计绳重和摩擦时F＝（G+G动），所以动滑轮的重力：G动＝nF﹣G＝3×200N﹣480N＝120N，
则物重为1080N时，则滑轮组的机械效率：η'＝＝＝＝＝。
答：（1）提升重物时做的有用功为1440J；
（2）拉力的功率为180W；
（3）若物重为1080N，则滑轮组的机械效率为90%。
24．（8分）一辆油电混合动力轿车，仅凭汽油发动机提供动力，这辆车在平直公路上以20m/s的速度匀速行驶了140s，此时汽车动能为2×105J。当驾驶员看到前方有停车检查标志，立即松开汽车的加速踏板（油门），并启动储能装置将动能转化为电能，共有1.2×105J的电能储存到蓄电池中。已知：汽油发动机输出功率为3×104W，燃油的热值为q＝4.2×107J/kg，求：
（1）轿车以20m/s的速度匀速行驶时所受阻力的大小？
（2）汽车匀速行驶时，汽油发动机的效率？
（3）减速过程中存储装置的储能效率？（储存的电能占减少动能的比例）
【答案】（1）轿车以20m/s的速度匀速行驶时所受阻力的大小为1500N；
（2）汽车匀速行驶时，汽油发动机的效率为25%；
（3）减速过程中存储装置的储能效率为60%。
【分析】（1）根据P＝＝＝Fv可知轿车以20m/s的速度匀速行驶时所受的牵引力F牵，汽车处于平衡状态，根据f＝F牵得出所受阻力；
（2）根据W有用＝Pt得出汽油发动机所做的有用功，根据Q放＝qm得出燃料完全燃烧放出的热量，根据η＝得出汽油发动机的效率；
（3）根据η′＝得出减速过程中存储装置的储能效率。
【解答】解：（1）根据P＝＝＝Fv可知轿车以20m/s的速度匀速行驶时所受的牵引力F牵＝＝＝1500N，
汽车处于平衡状态，所受阻力f＝F牵＝1500N；
（2）汽油发动机所做的有用功W有用＝Pt＝3×104W×140s＝4.2×103J，
燃料完全燃烧放出的热量Q放＝qm＝4.2×103J/kg×400×10﹣3kg＝1.68×106J，
汽油发动机的效率η＝＝＝25%；
（3）减速过程中存储装置的储能效率η′＝＝＝60%。
答：（1）轿车以20m/s的速度匀速行驶时所受阻力的大小为1500N；
（2）汽车匀速行驶时，汽油发动机的效率为25%；
（3）减速过程中存储装置的储能效率为60%。
