江苏省江阴市璜塘中学2023-2024学年九年级上学期10月作业检物理试卷（月考）
展开
这是一份江苏省江阴市璜塘中学2023-2024学年九年级上学期10月作业检物理试卷（月考），文件包含2023-2024初三物理限时练习10月docx、2023-2024物理限时训练答案2pdf等2份试卷配套教学资源，其中试卷共10页， 欢迎下载使用。

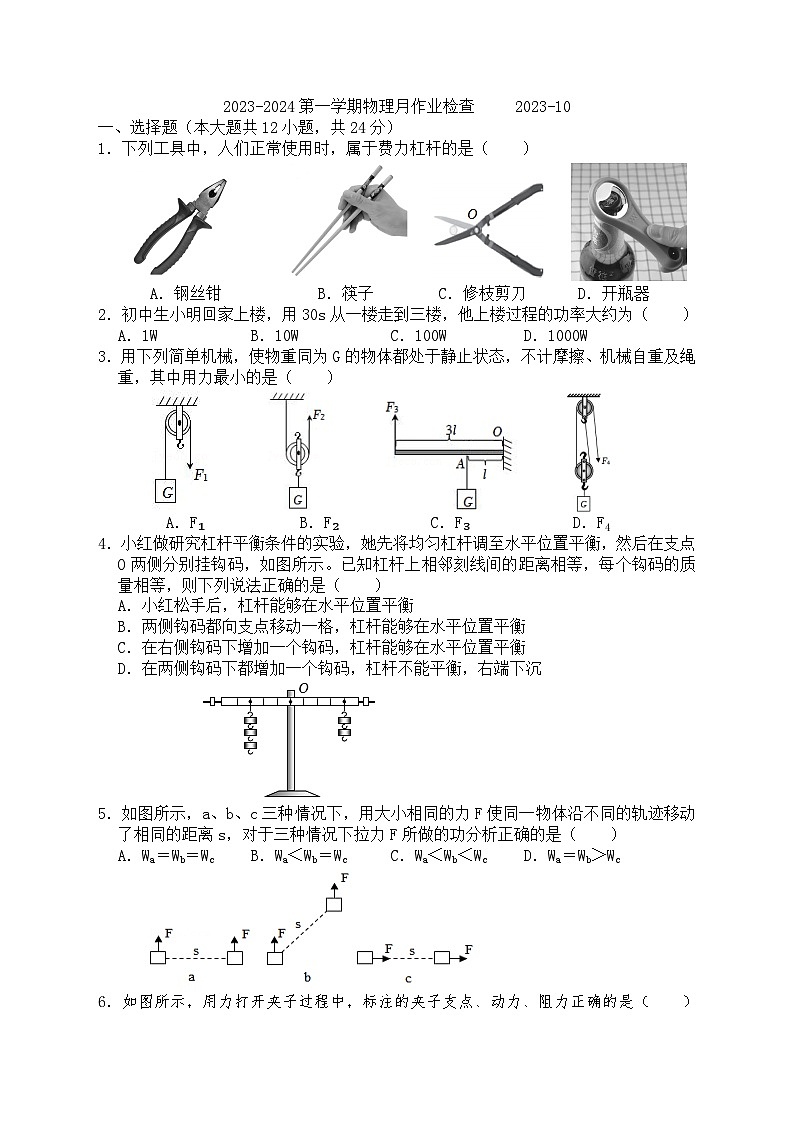

1．下列工具中，人们正常使用时，属于费力杠杆的是（ ）
A．钢丝钳 B．筷子 C．修枝剪刀 D．开瓶器
2．初中生小明回家上楼，用30s从一楼走到三楼，他上楼过程的功率大约为（ ）
A．1WB．10WC．100WD．1000W
3．用下列简单机械，使物重同为G的物体都处于静止状态，不计摩擦、机械自重及绳重，其中用力最小的是（ ）
A．F₁ B．F₂ C．F₃ D．F4
4．小红做研究杠杆平衡条件的实验，她先将均匀杠杆调至水平位置平衡，然后在支点O两侧分别挂钩码，如图所示。已知杠杆上相邻刻线间的距离相等，每个钩码的质量相等，则下列说法正确的是（ ）
A．小红松手后，杠杆能够在水平位置平衡
B．两侧钩码都向支点移动一格，杠杆能够在水平位置平衡
C．在右侧钩码下增加一个钩码，杠杆能够在水平位置平衡
D．在两侧钩码下都增加一个钩码，杠杆不能平衡，右端下沉
5．如图所示，a、b、c三种情况下，用大小相同的力F使同一物体沿不同的轨迹移动了相同的距离s，对于三种情况下拉力F所做的功分析正确的是（ ）
A．Wa＝Wb＝WcB．Wa＜Wb＝WcC．Wa＜Wb＜WcD．Wa＝Wb＞Wc

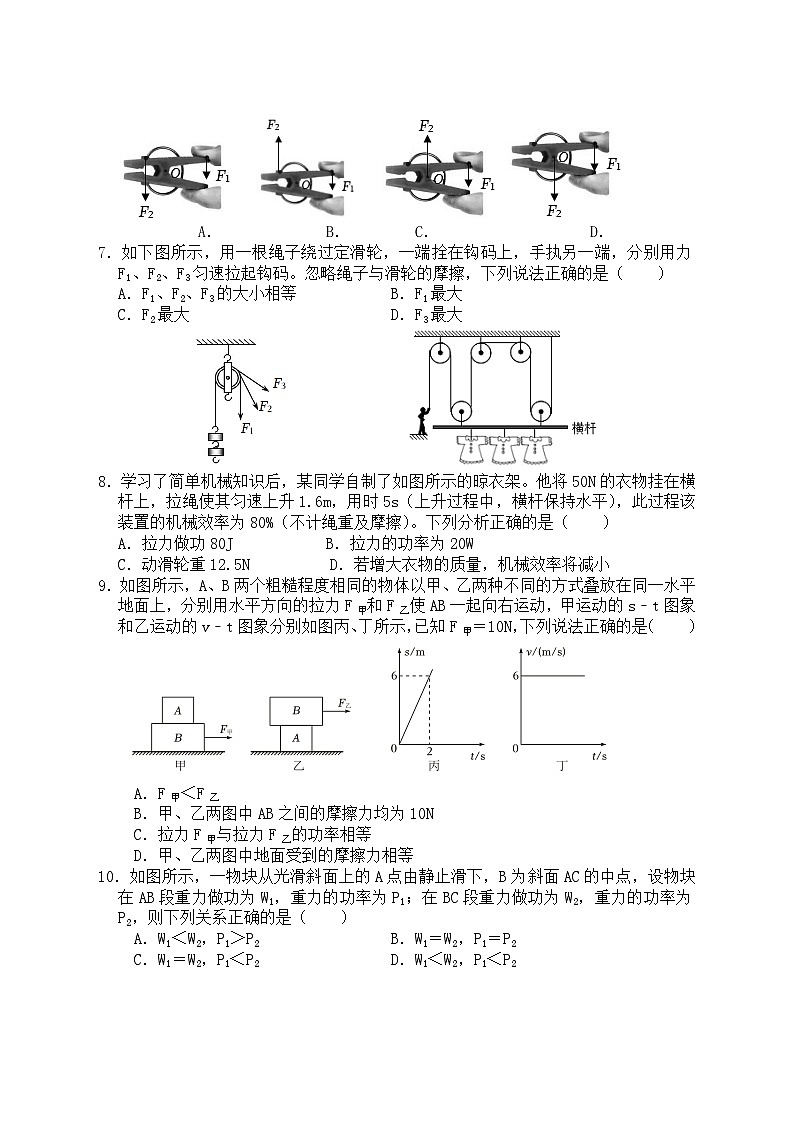

如图所示，用力打开夹子过程中，标注的夹子支点、动力、阻力正确的是（ ）
B． C． D．
7．如下图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力F1、F2、F3匀速拉起钩码。忽略绳子与滑轮的摩擦，下列说法正确的是（ ）
A．F1、F2、F3的大小相等B．F1最大
C．F2最大D．F3最大
8．学习了简单机械知识后，某同学自制了如图所示的晾衣架。他将50N的衣物挂在横杆上，拉绳使其匀速上升1.6m，用时5s（上升过程中，横杆保持水平），此过程该装置的机械效率为80%（不计绳重及摩擦）。下列分析正确的是（ ）
A．拉力做功80J B．拉力的功率为20W
C．动滑轮重12.5N D．若增大衣物的质量，机械效率将减小
9．如图所示，A、B两个粗糙程度相同的物体以甲、乙两种不同的方式叠放在同一水平地面上，分别用水平方向的拉力F甲和F乙使AB一起向右运动，甲运动的s﹣t图象和乙运动的v﹣t图象分别如图丙、丁所示，已知F甲＝10N，下列说法正确的是（ ）
A．F甲＜F乙
B．甲、乙两图中AB之间的摩擦力均为10N
C．拉力F甲与拉力F乙的功率相等
D．甲、乙两图中地面受到的摩擦力相等
10．如图所示，一物块从光滑斜面上的A点由静止滑下，B为斜面AC的中点，设物块在AB段重力做功为W1，重力的功率为P1；在BC段重力做功为W2，重力的功率为P2，则下列关系正确的是（ ）
A．W1＜W2，P1＞P2B．W1＝W2，P1＝P2
C．W1＝W2，P1＜P2D．W1＜W2，P1＜P2
11．质量为60kg的工人，用如图甲所示的滑轮组运送货物上楼。已知工人在1min内将货物匀速提高6m，作用在钢绳上的拉力为400N，滑轮组的机械效率随货物重力的变化如图乙所示（机械中摩擦和绳重均不计）。下列说法正确的是（ ）
A．作用在钢绳上的拉力的功率为40W B．动滑轮的重力为200N
C．提起货物的最大重力是1800N D．该滑轮组的最大机械效率为83.3%
12．用图示装置探究杠杆的平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点A固定，改变测力计与水平方向的夹角θ，动力臂L也随之改变，所作出的“F﹣θ”图象和“F﹣L”图象中，正确的是（ ）
B． C． D
填空题（本大题共12题，共35分）
13．晚饭后，妈妈带着小涛和他两岁的妹妹到文化活动中心玩跷跷板，如图所示，图中的转轴相当于杠杆的 ，妈妈和妹妹的总重力比小涛的重力大，跷跷板水平平衡时，小涛比妈妈离转轴 （选填“远”或“近”）；若妈妈放下怀抱中的妹妹（妈妈的位置不变），为了保持跷跷板水平平衡，小涛应适当 转轴（选填“远离”或“靠近”）。
14．学校举行以“学党史，忆初心”为主题的升旗仪式。如图甲所示，旗杆顶端的滑轮是一种简单机械，升旗时使用这种滑轮的目的是改变力的 。生活中我们经常用到各种简单机械，如图乙是园艺工人修剪树枝时使用的剪刀，属于杠杆。使用这种剪刀的好处是可以省 （选填“力”或“距离”），如果树枝太硬不容易剪断，可以使树枝尽量 （选填“靠近”或“远离”）支点O。
15.如图所示，AOB为一轻质杠杆，O为支点，AO=OB．在杠杆右端A处用细绳悬挂重为16N的物体，当AO段处于水平位置时，为保持杠杆平衡，需在B端施加最小的力为F1 = N；若作用在B端一个力F使杠杆AOB匀速转动，当BO段在水平位置时保持杠杆平衡，这时在B端施加最小的力为F2将 （小于/等于/大于）F1.
16.小明在学校运动会上是仪仗队手，如图所示。他竖直举旗前进时，风给红旗水平向右的阻力为20N，其作用点可以看成在A点。已知AB＝1.6m，BC＝0.4m小明的两只手分别位于B、C两点，他用一只手握紧旗杆不让它下滑，用另一只手拉住旗杆不让它倾斜。则另一只手对旗杆加的最小拉力为 N，方向 。沿水平路面匀速前进10m的过程中小明克服风力做的功为 J。
17．步行是一种简易方便的健身运动，人正常步行时，步距（指步行一步的距离）变化不大，步距还可作为身体上的一把“尺子”。小东测出自己的步距为0.5m，他正常步行1min走了180步。小东根据自己的腿长和步距画出了如图所示的步行示意图，对步行时重心的变化进行了分析，当两脚一前一后着地时重心降低，而单脚着地迈步时重心升高，因此每走一步都要克服重力做功。（已知小东的腿长是65cm，质量是50kg，g取10N/kg）则小东正常步行的速度是 m/s，小东每走一步克服重力所做的功是 J，小东正常步行克服重力做功的功率是 W。
18.如图所示，AC、BC为同一水平面上的两个光滑斜面，AC＞BC，∠CAB＝30°。在相等时间内把重为80N的同一物体从斜面底端分别沿AC、BC匀速推至C点，若推力分别为F1、F2，功率分别为P1、P2，则F1 F2，P1 P2（选填“＞”“＜”或“＝”）。
19.小波同学和大家一样是一名要参加中考的初三学生，他了解到要中考体育跳绳需要达到一分钟180个才能满分，于是在某个阳光明媚的上午，小波在学校操场上进行了测试。同时，“好奇心”物理兴趣小组的同学们也来测量小波同学跳绳的功率。
（1）根据你所掌握的知识，要达到实验目的，兴趣小组需要选择的实验器材有： ， 和秒表。
（2）兴趣小组同学根据小波跳绳情况制作了一张图，如图，假设小波跳绳整个过程是匀速的。通过计算，可以判断出这次跳绳小波 （“能”或“不能”）获得满分。
（3）称的小波同学体重约为60kg，请你通过图，大致估算出整个过程小波做的功为
J；他跳绳的功率约为 W．（g取10N/kg）
20.如图所示，工人师傅利用滑轮将沙发运上楼，该滑轮是 滑轮，若工人师傅用1000N的拉力，将重为800N的沙发匀速提升5m，则工人师傅做的有用功为
J，该滑轮的机械效率为 %。
21．如图所示是一种小型千斤顶的示意图，当手往下压动摇臂时，能把重物抬高一段较小的距离，工人在10s时间内用100N的力竖直向下压动摇臂2m，把1000N的重物匀速抬高14cm．则重物上升的速度为 m/s，人做的功为 J，千斤顶的效率是 %。
22.如图所示的滑轮组，在拉力F的作用下，物体A以0.1m/s的速度匀速直线运动了10s。物体A受到的摩擦力为4.2N，弹簧测力计示数为2N（不计绳、弹簧测力计和滑轮重）。则绳子自由端移动的距离为 m，拉力F的功率为 W，滑轮组的机械效率为 。
23.如图1，从深井中匀速提取泥土，动滑轮和筐总重力为30N。图2是某次拉力做的功W随绳自由端拉下的长度s变化的关系。不计绳重和摩擦，（1）当s为10m时，由图2可知拉力做了 J的功，筐和泥土上升了 m；（2）拉力为 N，筐中泥土的重力是 N；(3)本次利用该装置提升泥土的机械效率 。
三、作图题（6分）
24（1）如图所示，用瓶起子起瓶盖时，瓶起子是一个杠杆，O是它的支点，F2是它受到的阻力。请你在图中画出作用在A点的最小动力F1及其力臂L1。
（2）如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请用笔画线代替绳子，画出最省力的绕绳方法。
（3）小丽学习了滑轮的知识后，想利用滑轮组设计一个升降装置，自己把物体吊上楼来，请你画出最省力的绕线方式和物体所受重力的示意图。
四、解答题（共35分）
25.（8分）如图1所示是某同学“探究杠杆的平衡条件”的实验装置，每个钩码重为0.5N（钩码个数若干）：
杠杆放在支架上后，在图1甲所示位置静止，这时的杠杆处于 （填“平衡”或“不平衡”）状态，为了将杠杆调至水平位置平衡，他将左端平衡螺母向 （填“左”或“右”）端调节。
（2）图1乙中，在水平位置平衡的杠杆A处挂两个钩码，则在B处需挂 个钩码时，杠杆才能继续保持在水平位置平衡；实验中每次都要调节杠杆在水平位置平衡，这样做的主要目的是便于直接测量 ；经过多次实验得出杠杆平衡条件为 。
（3）保持杠杆水平位置平衡，将图1丙中的弹簧测力计由竖直位置缓慢向右转动至虚线位置，弹簧测力计示数将 （填“变大”“变小”或“不变”）。
（4）实验中保持阻力F2及阻力臂l2不变，多次改变动力F1与动力臂l1，收集数据并在坐标系中绘制出动力F1与动力臂l1的关系图像（如图2所示），由图像分析可知：当F＝ N时，l1＝30cm。
（5）如图3甲所示，粗细不均匀的胡萝卜在水平位置平衡。将胡萝卜沿虚线位置分割成两部分，如图3乙所示，P点为胡萝卜左边部分重心位置，Q点为胡萝卜右边部分重心位置，根据杠杆平衡条件分析可知，左边部分胡萝卜所受的重力 （填“大于”“小于”或“等于”）右边部分胡萝卜所受的重力。
26．（6分）用图甲滑轮组做“探究动滑轮的重对滑轮组机械效率的影响”实验。实验中把不同的磁铁吸附在动滑轮边框上以改变滑轮的重，每次实验都匀速拉动绳端使物体上升10cm。不计绳重，实验数据如表。
（1）每次实验绳端移动距离为 cm；
（2）第2次实验中拉力F的示数如图乙，读数为 N，第2次实验滑轮组的机械效率为 %。分析数据可知：在物重不变的情况下，动滑轮越重滑轮组的机械效率越 ；
（3）实验中若仅增大绳端移动的距离，则滑轮组的机械效率将 ；
（4）本实验中，在物重不变的情况下，动滑轮变重时，由摩擦引起的额外功占总额外功的比例 （选填“变大”“变小”或“不变”）。
27．(6分)为探究斜面的机械效率与斜面倾斜程度之间的关系，某探究小组的同学利用木块、木板、刻度尺、弹簧测力计等器材设计了如图所示的实验装置。实验测得的数据如下表：
请你根据表中的数据解答下列问题：
（1）实验中要求用沿斜面向上的力拉着木块在斜面上做 运动，若木块沿斜面加速运动，则测得的机械效率 （选填“偏大”、“偏小”或“不变”）。
（2）第2次实验中，斜面的机械效率为 。
（3）当斜面长度一定时，斜面的机械效率η与斜面的高度h之间的关系大概如图
所示。
（4）从表格中我们还可以看出斜面的倾斜程度越 （选填“缓”或“陡”）越省力。
28．（8分）美的楼宇科技荆州产业园项目是美的集团继冰箱和洗衣机项目后，第三个落地荆
州的生产基地，将成为美的楼宇科技在全国最大的集研发、生产于一体的标杆工厂。项目建设中，工人用如图所示的装置将质量为70kg的建筑材料匀速提升了6m，用时10s。电动机的输出功率恒定为600W，不计绳重和摩擦，g＝10N/kg。求：
（1）建筑材料上升的速度；
（2）10s内电动机输出的总功；
（3）动滑轮所受的重力；
（4）若用此滑轮组匀速提升另一批建筑材料时，机械效率是90%，则该建筑材料上升的速度。
29．（7分）如图所示，利用斜面将箱子推进车厢，通常要比把箱子直接从地面搬进车厢省力多了。某同学用100N的力沿斜面向上匀速推动箱子，已知箱子质量为20kg，斜面长3m，斜面高1.2m，g＝10N/kg。求：
（1）箱子受到的重力；
（2）箱子受到的摩擦力；
（3）斜面的机械效率；
（4）使用斜面推箱子时有哪些更省力的方法。
次数
G物/N
G动/N
F/N
η/%
1
6.0
0.3
2.2
90.9
2
6.0
1.0
▲
▲
3
6.0
1.9
2.9
69.0
4
6.0
3.2
3.4
58.8
实验次数
侧面倾斜程度
木块重力G/N
斜面高度h/m
沿斜面拉力F/N
斜面长度s/m
机械效率η
1
较缓
3
0.2
1.6
1
37.5%
2
较陡
3
0.3
1.8
1
3
最陡
3
0.4
2.0
1
60.0%
1．下列工具中，人们正常使用时，属于费力杠杆的是（ ）
A．钢丝钳 B．筷子 C．修枝剪刀 D．开瓶器
2．初中生小明回家上楼，用30s从一楼走到三楼，他上楼过程的功率大约为（ ）
A．1WB．10WC．100WD．1000W
3．用下列简单机械，使物重同为G的物体都处于静止状态，不计摩擦、机械自重及绳重，其中用力最小的是（ ）
A．F₁ B．F₂ C．F₃ D．F4
4．小红做研究杠杆平衡条件的实验，她先将均匀杠杆调至水平位置平衡，然后在支点O两侧分别挂钩码，如图所示。已知杠杆上相邻刻线间的距离相等，每个钩码的质量相等，则下列说法正确的是（ ）
A．小红松手后，杠杆能够在水平位置平衡
B．两侧钩码都向支点移动一格，杠杆能够在水平位置平衡
C．在右侧钩码下增加一个钩码，杠杆能够在水平位置平衡
D．在两侧钩码下都增加一个钩码，杠杆不能平衡，右端下沉
5．如图所示，a、b、c三种情况下，用大小相同的力F使同一物体沿不同的轨迹移动了相同的距离s，对于三种情况下拉力F所做的功分析正确的是（ ）
A．Wa＝Wb＝WcB．Wa＜Wb＝WcC．Wa＜Wb＜WcD．Wa＝Wb＞Wc
如图所示，用力打开夹子过程中，标注的夹子支点、动力、阻力正确的是（ ）
B． C． D．
7．如下图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力F1、F2、F3匀速拉起钩码。忽略绳子与滑轮的摩擦，下列说法正确的是（ ）
A．F1、F2、F3的大小相等B．F1最大
C．F2最大D．F3最大
8．学习了简单机械知识后，某同学自制了如图所示的晾衣架。他将50N的衣物挂在横杆上，拉绳使其匀速上升1.6m，用时5s（上升过程中，横杆保持水平），此过程该装置的机械效率为80%（不计绳重及摩擦）。下列分析正确的是（ ）
A．拉力做功80J B．拉力的功率为20W
C．动滑轮重12.5N D．若增大衣物的质量，机械效率将减小
9．如图所示，A、B两个粗糙程度相同的物体以甲、乙两种不同的方式叠放在同一水平地面上，分别用水平方向的拉力F甲和F乙使AB一起向右运动，甲运动的s﹣t图象和乙运动的v﹣t图象分别如图丙、丁所示，已知F甲＝10N，下列说法正确的是（ ）
A．F甲＜F乙
B．甲、乙两图中AB之间的摩擦力均为10N
C．拉力F甲与拉力F乙的功率相等
D．甲、乙两图中地面受到的摩擦力相等
10．如图所示，一物块从光滑斜面上的A点由静止滑下，B为斜面AC的中点，设物块在AB段重力做功为W1，重力的功率为P1；在BC段重力做功为W2，重力的功率为P2，则下列关系正确的是（ ）
A．W1＜W2，P1＞P2B．W1＝W2，P1＝P2
C．W1＝W2，P1＜P2D．W1＜W2，P1＜P2
11．质量为60kg的工人，用如图甲所示的滑轮组运送货物上楼。已知工人在1min内将货物匀速提高6m，作用在钢绳上的拉力为400N，滑轮组的机械效率随货物重力的变化如图乙所示（机械中摩擦和绳重均不计）。下列说法正确的是（ ）
A．作用在钢绳上的拉力的功率为40W B．动滑轮的重力为200N
C．提起货物的最大重力是1800N D．该滑轮组的最大机械效率为83.3%
12．用图示装置探究杠杆的平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点A固定，改变测力计与水平方向的夹角θ，动力臂L也随之改变，所作出的“F﹣θ”图象和“F﹣L”图象中，正确的是（ ）
B． C． D
填空题（本大题共12题，共35分）
13．晚饭后，妈妈带着小涛和他两岁的妹妹到文化活动中心玩跷跷板，如图所示，图中的转轴相当于杠杆的 ，妈妈和妹妹的总重力比小涛的重力大，跷跷板水平平衡时，小涛比妈妈离转轴 （选填“远”或“近”）；若妈妈放下怀抱中的妹妹（妈妈的位置不变），为了保持跷跷板水平平衡，小涛应适当 转轴（选填“远离”或“靠近”）。
14．学校举行以“学党史，忆初心”为主题的升旗仪式。如图甲所示，旗杆顶端的滑轮是一种简单机械，升旗时使用这种滑轮的目的是改变力的 。生活中我们经常用到各种简单机械，如图乙是园艺工人修剪树枝时使用的剪刀，属于杠杆。使用这种剪刀的好处是可以省 （选填“力”或“距离”），如果树枝太硬不容易剪断，可以使树枝尽量 （选填“靠近”或“远离”）支点O。
15.如图所示，AOB为一轻质杠杆，O为支点，AO=OB．在杠杆右端A处用细绳悬挂重为16N的物体，当AO段处于水平位置时，为保持杠杆平衡，需在B端施加最小的力为F1 = N；若作用在B端一个力F使杠杆AOB匀速转动，当BO段在水平位置时保持杠杆平衡，这时在B端施加最小的力为F2将 （小于/等于/大于）F1.
16.小明在学校运动会上是仪仗队手，如图所示。他竖直举旗前进时，风给红旗水平向右的阻力为20N，其作用点可以看成在A点。已知AB＝1.6m，BC＝0.4m小明的两只手分别位于B、C两点，他用一只手握紧旗杆不让它下滑，用另一只手拉住旗杆不让它倾斜。则另一只手对旗杆加的最小拉力为 N，方向 。沿水平路面匀速前进10m的过程中小明克服风力做的功为 J。
17．步行是一种简易方便的健身运动，人正常步行时，步距（指步行一步的距离）变化不大，步距还可作为身体上的一把“尺子”。小东测出自己的步距为0.5m，他正常步行1min走了180步。小东根据自己的腿长和步距画出了如图所示的步行示意图，对步行时重心的变化进行了分析，当两脚一前一后着地时重心降低，而单脚着地迈步时重心升高，因此每走一步都要克服重力做功。（已知小东的腿长是65cm，质量是50kg，g取10N/kg）则小东正常步行的速度是 m/s，小东每走一步克服重力所做的功是 J，小东正常步行克服重力做功的功率是 W。
18.如图所示，AC、BC为同一水平面上的两个光滑斜面，AC＞BC，∠CAB＝30°。在相等时间内把重为80N的同一物体从斜面底端分别沿AC、BC匀速推至C点，若推力分别为F1、F2，功率分别为P1、P2，则F1 F2，P1 P2（选填“＞”“＜”或“＝”）。
19.小波同学和大家一样是一名要参加中考的初三学生，他了解到要中考体育跳绳需要达到一分钟180个才能满分，于是在某个阳光明媚的上午，小波在学校操场上进行了测试。同时，“好奇心”物理兴趣小组的同学们也来测量小波同学跳绳的功率。
（1）根据你所掌握的知识，要达到实验目的，兴趣小组需要选择的实验器材有： ， 和秒表。
（2）兴趣小组同学根据小波跳绳情况制作了一张图，如图，假设小波跳绳整个过程是匀速的。通过计算，可以判断出这次跳绳小波 （“能”或“不能”）获得满分。
（3）称的小波同学体重约为60kg，请你通过图，大致估算出整个过程小波做的功为
J；他跳绳的功率约为 W．（g取10N/kg）
20.如图所示，工人师傅利用滑轮将沙发运上楼，该滑轮是 滑轮，若工人师傅用1000N的拉力，将重为800N的沙发匀速提升5m，则工人师傅做的有用功为
J，该滑轮的机械效率为 %。
21．如图所示是一种小型千斤顶的示意图，当手往下压动摇臂时，能把重物抬高一段较小的距离，工人在10s时间内用100N的力竖直向下压动摇臂2m，把1000N的重物匀速抬高14cm．则重物上升的速度为 m/s，人做的功为 J，千斤顶的效率是 %。
22.如图所示的滑轮组，在拉力F的作用下，物体A以0.1m/s的速度匀速直线运动了10s。物体A受到的摩擦力为4.2N，弹簧测力计示数为2N（不计绳、弹簧测力计和滑轮重）。则绳子自由端移动的距离为 m，拉力F的功率为 W，滑轮组的机械效率为 。
23.如图1，从深井中匀速提取泥土，动滑轮和筐总重力为30N。图2是某次拉力做的功W随绳自由端拉下的长度s变化的关系。不计绳重和摩擦，（1）当s为10m时，由图2可知拉力做了 J的功，筐和泥土上升了 m；（2）拉力为 N，筐中泥土的重力是 N；(3)本次利用该装置提升泥土的机械效率 。
三、作图题（6分）
24（1）如图所示，用瓶起子起瓶盖时，瓶起子是一个杠杆，O是它的支点，F2是它受到的阻力。请你在图中画出作用在A点的最小动力F1及其力臂L1。
（2）如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请用笔画线代替绳子，画出最省力的绕绳方法。
（3）小丽学习了滑轮的知识后，想利用滑轮组设计一个升降装置，自己把物体吊上楼来，请你画出最省力的绕线方式和物体所受重力的示意图。
四、解答题（共35分）
25.（8分）如图1所示是某同学“探究杠杆的平衡条件”的实验装置，每个钩码重为0.5N（钩码个数若干）：
杠杆放在支架上后，在图1甲所示位置静止，这时的杠杆处于 （填“平衡”或“不平衡”）状态，为了将杠杆调至水平位置平衡，他将左端平衡螺母向 （填“左”或“右”）端调节。
（2）图1乙中，在水平位置平衡的杠杆A处挂两个钩码，则在B处需挂 个钩码时，杠杆才能继续保持在水平位置平衡；实验中每次都要调节杠杆在水平位置平衡，这样做的主要目的是便于直接测量 ；经过多次实验得出杠杆平衡条件为 。
（3）保持杠杆水平位置平衡，将图1丙中的弹簧测力计由竖直位置缓慢向右转动至虚线位置，弹簧测力计示数将 （填“变大”“变小”或“不变”）。
（4）实验中保持阻力F2及阻力臂l2不变，多次改变动力F1与动力臂l1，收集数据并在坐标系中绘制出动力F1与动力臂l1的关系图像（如图2所示），由图像分析可知：当F＝ N时，l1＝30cm。
（5）如图3甲所示，粗细不均匀的胡萝卜在水平位置平衡。将胡萝卜沿虚线位置分割成两部分，如图3乙所示，P点为胡萝卜左边部分重心位置，Q点为胡萝卜右边部分重心位置，根据杠杆平衡条件分析可知，左边部分胡萝卜所受的重力 （填“大于”“小于”或“等于”）右边部分胡萝卜所受的重力。
26．（6分）用图甲滑轮组做“探究动滑轮的重对滑轮组机械效率的影响”实验。实验中把不同的磁铁吸附在动滑轮边框上以改变滑轮的重，每次实验都匀速拉动绳端使物体上升10cm。不计绳重，实验数据如表。
（1）每次实验绳端移动距离为 cm；
（2）第2次实验中拉力F的示数如图乙，读数为 N，第2次实验滑轮组的机械效率为 %。分析数据可知：在物重不变的情况下，动滑轮越重滑轮组的机械效率越 ；
（3）实验中若仅增大绳端移动的距离，则滑轮组的机械效率将 ；
（4）本实验中，在物重不变的情况下，动滑轮变重时，由摩擦引起的额外功占总额外功的比例 （选填“变大”“变小”或“不变”）。
27．(6分)为探究斜面的机械效率与斜面倾斜程度之间的关系，某探究小组的同学利用木块、木板、刻度尺、弹簧测力计等器材设计了如图所示的实验装置。实验测得的数据如下表：
请你根据表中的数据解答下列问题：
（1）实验中要求用沿斜面向上的力拉着木块在斜面上做 运动，若木块沿斜面加速运动，则测得的机械效率 （选填“偏大”、“偏小”或“不变”）。
（2）第2次实验中，斜面的机械效率为 。
（3）当斜面长度一定时，斜面的机械效率η与斜面的高度h之间的关系大概如图
所示。
（4）从表格中我们还可以看出斜面的倾斜程度越 （选填“缓”或“陡”）越省力。
28．（8分）美的楼宇科技荆州产业园项目是美的集团继冰箱和洗衣机项目后，第三个落地荆
州的生产基地，将成为美的楼宇科技在全国最大的集研发、生产于一体的标杆工厂。项目建设中，工人用如图所示的装置将质量为70kg的建筑材料匀速提升了6m，用时10s。电动机的输出功率恒定为600W，不计绳重和摩擦，g＝10N/kg。求：
（1）建筑材料上升的速度；
（2）10s内电动机输出的总功；
（3）动滑轮所受的重力；
（4）若用此滑轮组匀速提升另一批建筑材料时，机械效率是90%，则该建筑材料上升的速度。
29．（7分）如图所示，利用斜面将箱子推进车厢，通常要比把箱子直接从地面搬进车厢省力多了。某同学用100N的力沿斜面向上匀速推动箱子，已知箱子质量为20kg，斜面长3m，斜面高1.2m，g＝10N/kg。求：
（1）箱子受到的重力；
（2）箱子受到的摩擦力；
（3）斜面的机械效率；
（4）使用斜面推箱子时有哪些更省力的方法。
次数
G物/N
G动/N
F/N
η/%
1
6.0
0.3
2.2
90.9
2
6.0
1.0
▲
▲
3
6.0
1.9
2.9
69.0
4
6.0
3.2
3.4
58.8
实验次数
侧面倾斜程度
木块重力G/N
斜面高度h/m
沿斜面拉力F/N
斜面长度s/m
机械效率η
1
较缓
3
0.2
1.6
1
37.5%
2
较陡
3
0.3
1.8
1
3
最陡
3
0.4
2.0
1
60.0%
