新高考地理一轮复习提升训练考点02 等高线地形图（含解析）

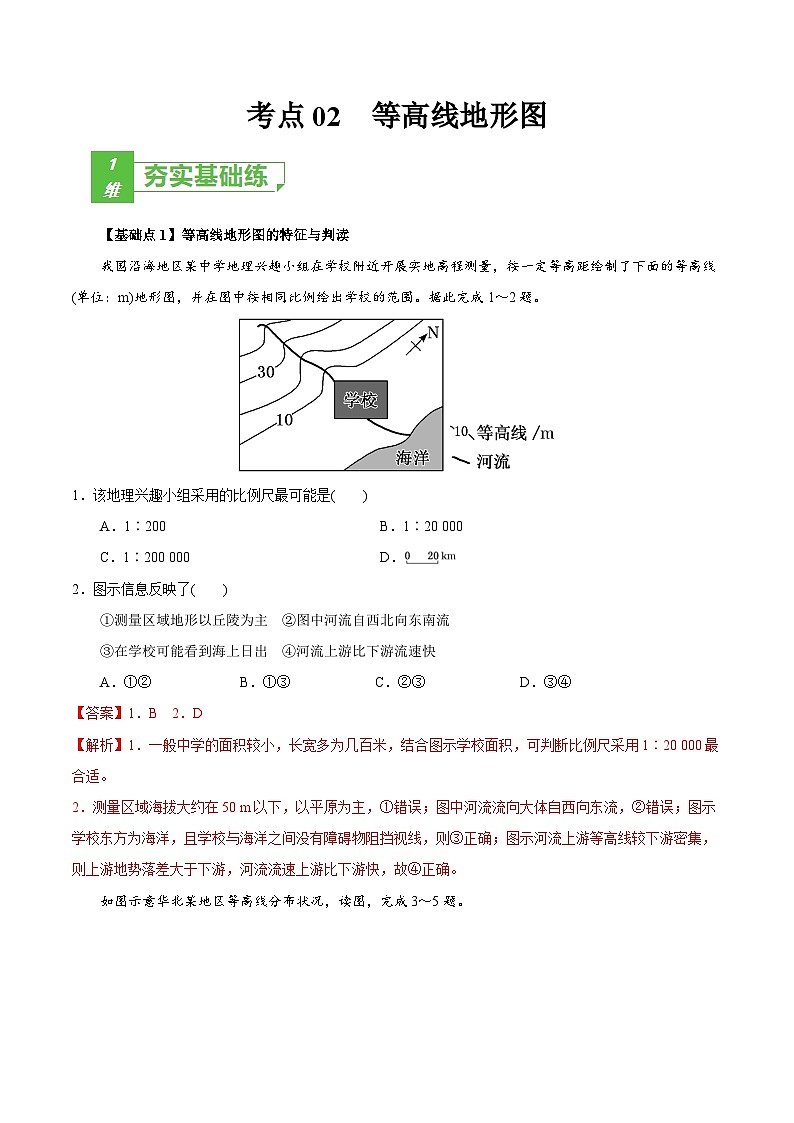

考点02  等高线地形图

    【基础点1】等高线地形图的特征与判读

我国沿海地区某中学地理兴趣小组在学校附近开展实地高程测量，按一定等高距绘制了下面的等高线(单位：m)地形图，并在图中按相同比例绘出学校的范围。据此完成1～2题。

1．该地理兴趣小组采用的比例尺最可能是(　　)

A．1∶200　　　　　　　　　             B．1∶20 000

C．1∶200 000                           D．

2．图示信息反映了(　　)

①测量区域地形以丘陵为主  ②图中河流自西北向东南流

③在学校可能看到海上日出  ④河流上游比下游流速快

A．①②             B．①③            C．②③             D．③④

【答案】1．B　2．D　

【解析】1．一般中学的面积较小，长宽多为几百米，结合图示学校面积，可判断比例尺采用1∶20 000最合适。

2．测量区域海拔大约在50 m以下，以平原为主，①错误；图中河流流向大体自西向东流，②错误；图示学校东方为海洋，且学校与海洋之间没有障碍物阻挡视线，则③正确；图示河流上游等高线较下游密集，则上游地势落差大于下游，河流流速上游比下游快，故④正确。

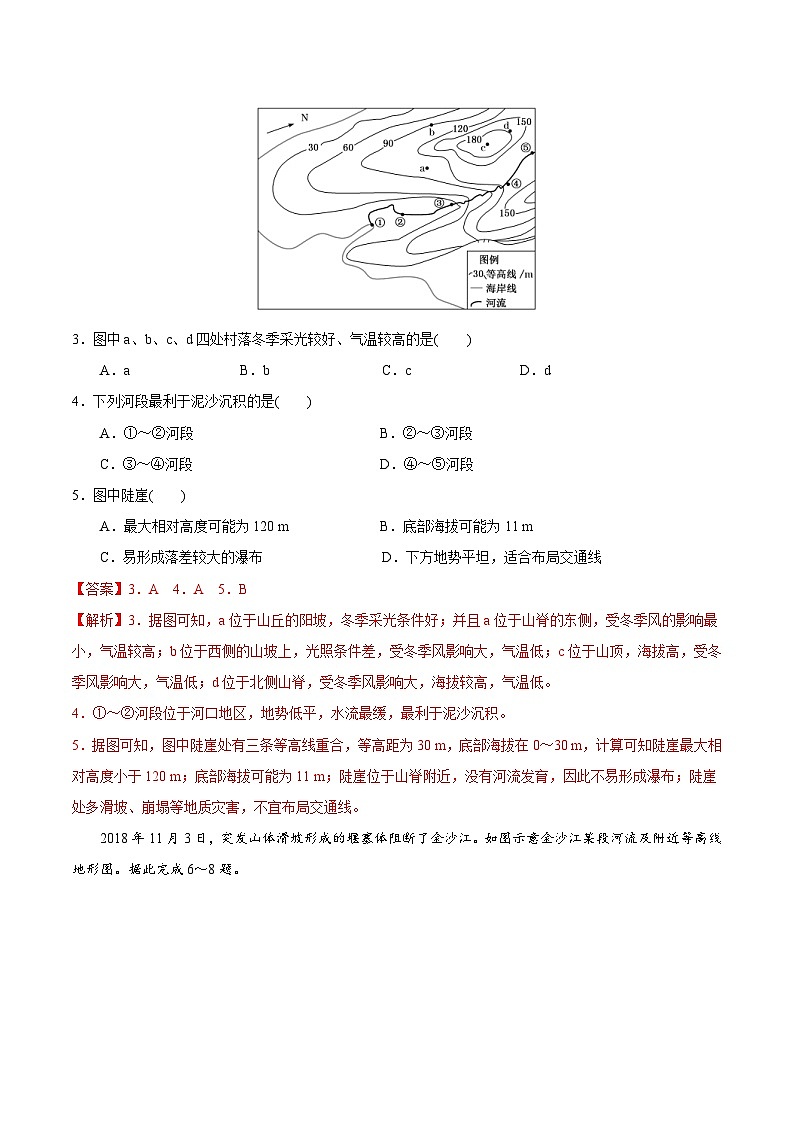

如图示意华北某地区等高线分布状况，读图，完成3～5题。

3．图中a、b、c、d四处村落冬季采光较好、气温较高的是(　　)

A．a             B．b                C．c             D．d

4．下列河段最利于泥沙沉积的是(　　)

A．①～②河段                         B．②～③河段

C．③～④河段                         D．④～⑤河段

5．图中陡崖(　　)

A．最大相对高度可能为120 m             B．底部海拔可能为11 m

C．易形成落差较大的瀑布                 D．下方地势平坦，适合布局交通线

【答案】3．A　4．A　5．B　

【解析】3．据图可知，a位于山丘的阳坡，冬季采光条件好；并且a位于山脊的东侧，受冬季风的影响最小，气温较高；b位于西侧的山坡上，光照条件差，受冬季风影响大，气温低；c位于山顶，海拔高，受冬季风影响大，气温低；d位于北侧山脊，受冬季风影响大，海拔较高，气温低。

4．①～②河段位于河口地区，地势低平，水流最缓，最利于泥沙沉积。

5．据图可知，图中陡崖处有三条等高线重合，等高距为30 m，底部海拔在0～30 m，计算可知陡崖最大相对高度小于120 m；底部海拔可能为11 m；陡崖位于山脊附近，没有河流发育，因此不易形成瀑布；陡崖处多滑坡、崩塌等地质灾害，不宜布局交通线。

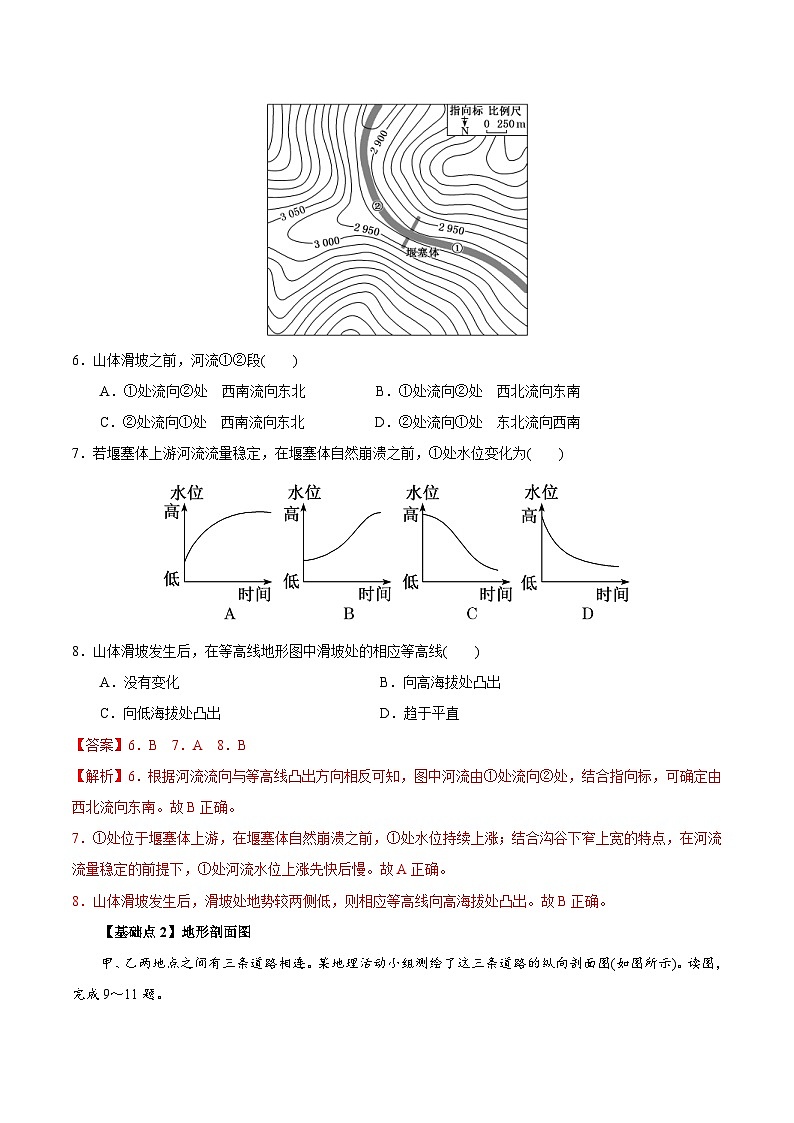

2018年11月3日，突发山体滑坡形成的堰塞体阻断了金沙江。如图示意金沙江某段河流及附近等高线地形图。据此完成6～8题。

6．山体滑坡之前，河流①②段(　　)

A．①处流向②处　西南流向东北          B．①处流向②处　西北流向东南

C．②处流向①处　西南流向东北          D．②处流向①处　东北流向西南

7．若堰塞体上游河流流量稳定，在堰塞体自然崩溃之前，①处水位变化为(　　)

8．山体滑坡发生后，在等高线地形图中滑坡处的相应等高线(　　)

A．没有变化                             B．向高海拔处凸出

C．向低海拔处凸出                     D．趋于平直

【答案】6．B　7．A　8．B　

【解析】6．根据河流流向与等高线凸出方向相反可知，图中河流由①处流向②处，结合指向标，可确定由西北流向东南。故B正确。

7．①处位于堰塞体上游，在堰塞体自然崩溃之前，①处水位持续上涨；结合沟谷下窄上宽的特点，在河流流量稳定的前提下，①处河流水位上涨先快后慢。故A正确。

8．山体滑坡发生后，滑坡处地势较两侧低，则相应等高线向高海拔处凸出。故B正确。

    【基础点2】地形剖面图

甲、乙两地点之间有三条道路相连。某地理活动小组测绘了这三条道路的纵向剖面图(如图所示)。读图，完成9～11题。

9．甲、乙两地点间高差大致为(　　)

A．80 m             B．110 m            C．170 m         D．220 m

10．在对应的地形图上可以看出(　　)

A．道路①为直线                        B．道路②经过甲、乙两点间的最高点

C．道路③最长                          D．道路①和②可能有部分路段重合

11．若使用大型运输车从乙地运送重型机械设备至甲地，最适合行车的是(　　)

A．道路③                             B．道路①

C．道路①和②                         D．道路②和③

【答案】9．B　10．D　11．B　

【解析】9．由题目文字表述可知，甲、乙两地有三条道路相连，故三条道路的起止点应该是甲、乙两地。读图可知三条道路的起止点海拔分别为150 m 和260 m，甲、乙两地点间高差大致为110 m。

10．在对应的地形图上可以看出，道路①路程最长，且山区道路多为“之”字形，不可能是直线，A项错；根据剖面图可知，道路②没有经过甲、乙两点间的最高点，B项错；道路③最短，C项错；道路①和②剖面线右侧形态相同，可能有部分路段重合，D项对。

11．使用大型运输车运输重型机械设备，应尽量选择坡度小的道路，以保证运输安全。读图可知，道路①在三条道路中是起伏最小的，坡度最小。

    【技能1】等高线地形图与地形特征判读

(2021·安徽合肥检测)下图为世界某区域等高线地形图。据此完成12~13题。

12．图示区域内河流落差可能是(　　)

A．78 m　　　　　　 B．98 m            C．128 m　　　　　　D．148 m

13．图中m、n、p、q四地中(　　)

A．m地位于阴坡，坡度较其他三地陡      B．n地位于鞍部，地势较其他三地高

C．q地位于山谷，在m地的东北方向      D．p地位于山脊，处于盛行风迎风坡

【答案】12．B　13．A

【解析】12．根据河流流入海洋，可判断入海口处海拔为0 m；结合等高距可判断，图示区域内河流最高处海拔为80～120 m，因而可确定图示区域内河流落差为80～120 m，可能是98 m。

13．根据纬度变化可判断图示区域位于北半球中纬度，m地位于山地北坡，为阴坡，且其附近等高线密度较其他三地大，因而坡度最陡，A项正确；n、p两地等高线向高处弯曲，为山谷，B、D两项错误；q地等高线向低处弯曲，为山脊，C项错误。

(2020·湖北期中)读某地等高线(单位：米)地形图(等高距：100 m)，完成14~15题。

14．图中河流的流向是(　　)

A．自东北向西南　　　　　　             B．自西北向东南

C．自西南向东北　　　　　　             D．自东南向西北

15．图中x点与y点之间的相对高度可能是(　　)

A．290 m　　　　　　B．488 m           C．500 m　　　　　　D．632 m

【答案】14．B　15．B

【解析】14．河流流向与等高线的凸向相反，根据图示的指向标，可知图中河流由西北流向东南。

15．根据河流总是由高处流向低处，以及图中600 m等高线、等高距为100 m等信息，可以判断a、b等高线数值分别为400 m、700 m，运用“大于大的、小于小的”判读方法，可知x点海拔范围为300～400 m，y点海拔范围为700～800 m；则x、y两点的相对高度范围为300～500 m，故B项正确。

    【技能2】等高线地形图与区位选择

(2021·泰州模拟)溯溪，是由峡谷溪流的下游向上游，涉水登山的一项探险活动。下图为我国东南某地等高线地形图(单位：m)。据此完成16~17题。

16．该地适宜开展溯溪活动的线路是(　　)

A．L1　　　　　　 B．L2              C．L3　　　　　　 D．L4

17．下列叙述中，与该地实际相符的是(　　)

A．山地最高峰超过350 m                 B．地面至少有三个洼坑

C．在M峰可一览其余群峰                D．N地是观日出最佳点

【答案】16．A　17．B

【解析】16．溯溪是由峡谷溪流的下游向上游，涉水登山的一项探险活动。L2和L4等高线向低处凸出，为山脊，无河流发育。L3位于两个山峰之间，为鞍部，无河流发育。L1等高线向高处凸出，为山谷，有河流发育，且距离长，坡度小，适合溯溪。

17．读图可知，图示等高距为25 m，M点为最高点，海拔为325～350 m，A项错误。两条等高线之间闭合的等高线且与数值小的相同的有东部两处，N处和西部一处，至少有三处，B项正确。在M峰无法看到L4处的山峰，C项错误。N地是洼地，不适合观日出，D项错误。

(2020·广东佛山一模)太行八陉是指古代东西向穿行于太行山脉之中的八条通道，其中井陉连接了华北平原与汾河盆地。秦始皇在井陉的地势狭窄险要处设置关口，修建驿道，称为秦皇古道，现今的307国道基本上是沿着这条古道修建的。下图示意井陉东部的一小段。据此完成18~19题。

18．图中适合设置关口的是(　　)

A．a处和c处　　　　　　            B．a处和b处

C．c处和d处　　　　　　            D．b处和d处

19．307国道bd段，没有完全沿着秦皇古道，而是选择绕道，主要原因是(　　)

A．保存秦皇古道遗迹　　　　　　        B．选择更平缓的线路

C．考虑居民点的分布　　　　　　        D．避免大量占用耕地

【答案】18．A　19．B

【解析】18．在井陉的地势狭窄险要处设置关口，从图中可以看出，a处和c处相邻等高线距离最近，地势狭窄，适合设置关口，b处和d处等高线稀疏，地形起伏小，不适合设置关口，故选A项。

19．从图中可以看出，图示307国道大部分与秦皇古道走向一致，说明不是为保存秦皇古道遗迹，A项错误。秦皇古道经过等高线多，地势起伏较大，307国道绕道部分沿等高线分布，地形平坦，故是为了选择更平缓的线路，B项正确。图中没有居民点的分布的信息，C项错误。由上面分析可知，秦皇古道bd段经过地区地势起伏较大，而307国道bd段沿等高线分布，经过地区地势起伏较小，更适合作为耕地，故D项错误。

下图为我国某区域等高线地形图，该区域拟建一条海拔400 m桥隧结合的平直公路，并在附近建一座可欣赏到“长河落日圆”美景的观景台。读图，完成20～22题。

20．拟建公路中隧道路段长度约为(　　)

A．10 km　　　　　　B．15 km           C．20 km　　　　　　D．25 km

21．拟建公路中需修建桥梁的数量为(　　)

A．一座　　　　　　 B．两座            C．三座　　　　　　 D．四座

22．观景台应选址在(　　)

A．①处　　　　　　 B．②处            C．③处　　　　　　 D．④处

【答案】20．B　21．B　22．C

【解析】20．拟建公路为平直公路，海拔为400 m。海拔低于400 m的地方需要建桥，高于400 m的地方需要建设隧道，由图可知，需修建隧道的长度在图上的距离约为3 cm，因此隧道长度约为15 km。

21．由上题分析可知，海拔400 m以下的地方需要以桥代路。拟建公路在穿越东部河流时需要建桥，穿越西部山谷也需要建桥，因此需修建桥梁的数量为两座。

22．“长河落日圆”美景要求能看到河流、落日。我国日落方向为西方，①②④三处西方有山脊或山峰，看不到日落；③处西部无遮挡，可以看到日落，向北可以看到河流。

下图为我国东南部某地等高线地形图，等高距为50 m。读图，完成23～25题。

23．图示范围内的最大高差可能是(　　)

A．199 m　　　　　　B．249 m           C．299 m　　　　　　D．349 m

24．符合甲、乙两地之间地势起伏状况的是(　　)

25．据图判断，该区域耕地和村落主要分布在河流干流的(　　)

A．东岸　　　　　　 B．南岸            C．西岸　　　　　　 D．北岸

【答案】23．C　24．B　25．C

【解析】23．要明确河流两侧的等高线数值相等，图中等高距是50 m。根据河流流向可判断图中干流河谷为海拔最低处，海拔最低处与最高处之间有5条等高线，根据两地相对高度公式(n－1)×d<ΔH<(n＋1)×d，n＝5，d＝50 m，据此可得出图中的相对高度的范围200 m<ΔH<300 m。故最大高差为299 m。

24．依据等高线分布，甲、乙与河谷之间高差相同，但甲与河谷之间的等高线较乙稀疏，因而甲坡较乙坡坡度小，排除A、C两项；从甲至河谷，海拔逐渐降低，不存在明显的地形起伏，B项正确，D项错误。

25．据图可知，河流干流从北向南流，并且干流西岸等高线较东岸稀疏，地形较东岸平缓，适宜农耕作业和村落建设。
