2024高考物理一轮复习考点攻破训练——非常规图像的分析方法练习含解析教科版

这是一份2024高考物理一轮复习考点攻破训练——非常规图像的分析方法练习含解析教科版，共5页。
2．不知运动性质时，根据图像确定横、纵坐标的函数关系，再转化为常见形式，从而确定运动性质，确定图像中斜率、截距、“面积”的物理意义．
3．由微元ΔS＝ΔyΔx，可判断图像所围“面积”的物理意义．

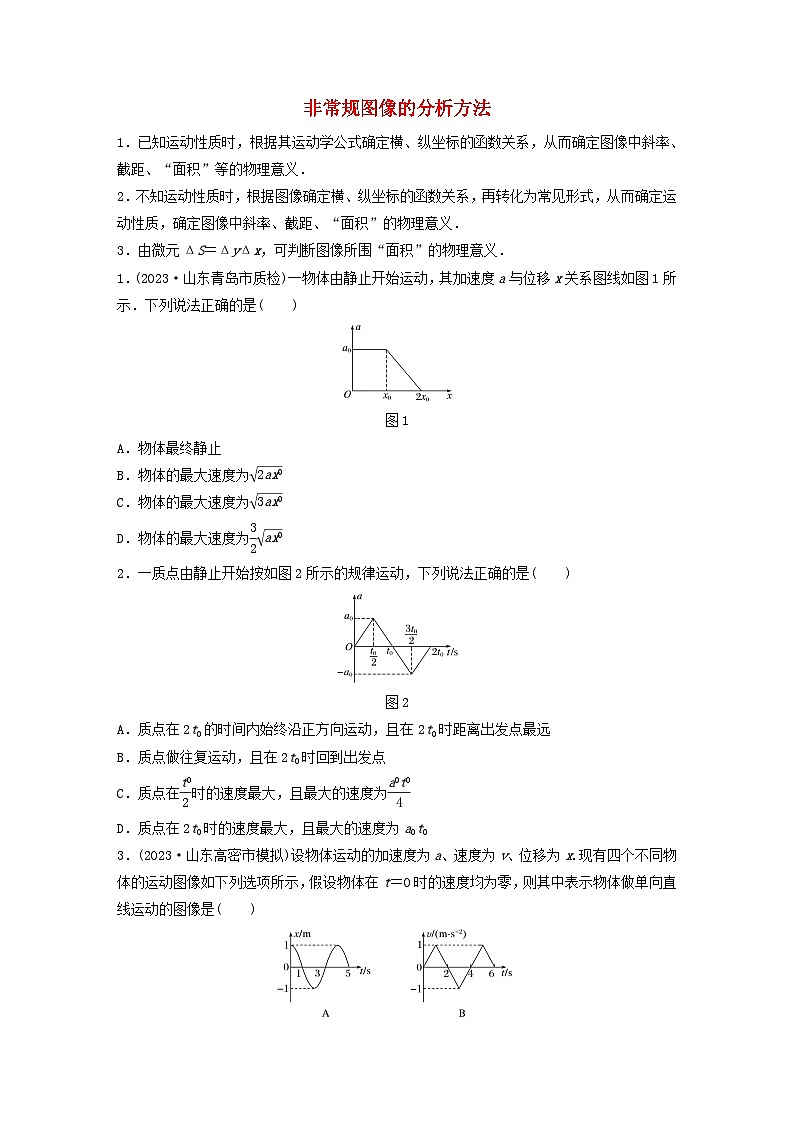

1．(2023·山东青岛市质检)一物体由静止开始运动，其加速度a与位移x关系图线如图1所示．下列说法正确的是( )
图1
A．物体最终静止
B．物体的最大速度为eq \r(2ax0)
C．物体的最大速度为eq \r(3ax0)
D．物体的最大速度为eq \f(3,2)eq \r(ax0)
2．一质点由静止开始按如图2所示的规律运动，下列说法正确的是( )
图2
A．质点在2t0的时间内始终沿正方向运动，且在2t0时距离出发点最远
B．质点做往复运动，且在2t0时回到出发点
C．质点在eq \f(t0,2)时的速度最大，且最大的速度为eq \f(a0t0,4)
D．质点在2t0时的速度最大，且最大的速度为a0t0
3．(2023·山东高密市模拟)设物体运动的加速度为a、速度为v、位移为x.现有四个不同物体的运动图像如下列选项所示，假设物体在t＝0时的速度均为零，则其中表示物体做单向直线运动的图像是( )

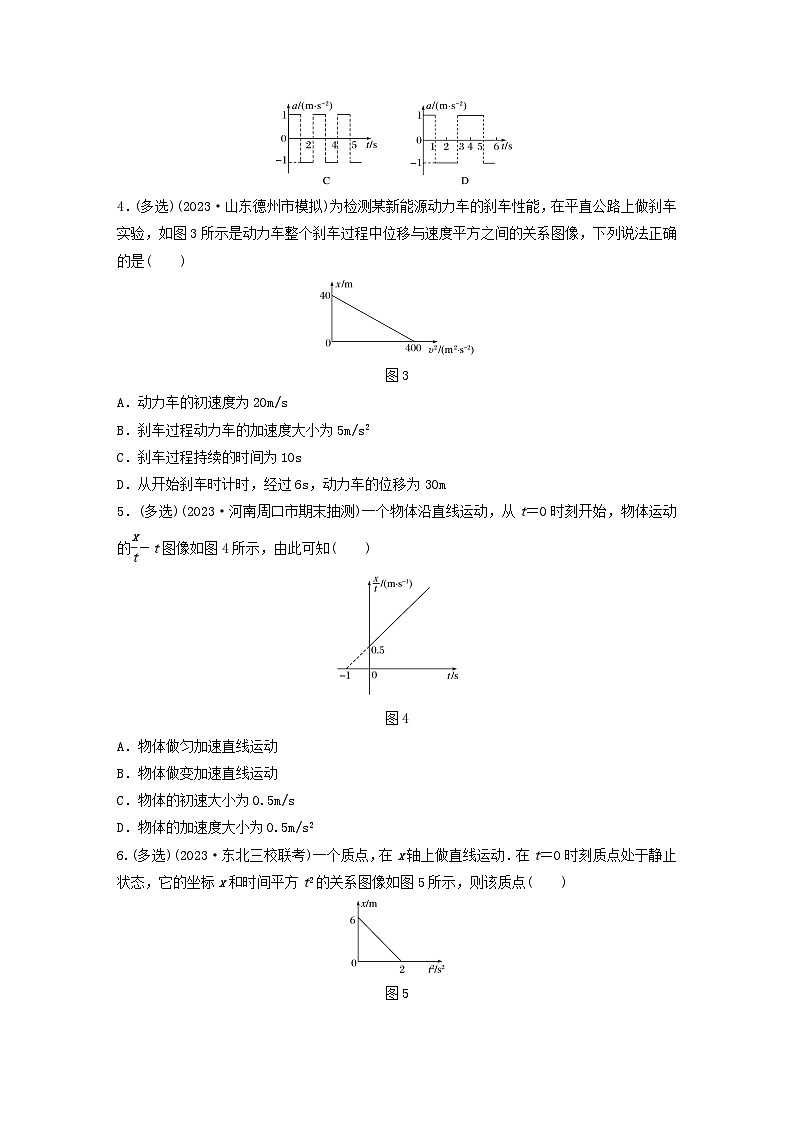

4．(多选)(2023·山东德州市模拟)为检测某新能源动力车的刹车性能，在平直公路上做刹车实验，如图3所示是动力车整个刹车过程中位移与速度平方之间的关系图像，下列说法正确的是( )
图3
A．动力车的初速度为20m/s
B．刹车过程动力车的加速度大小为5m/s2
C．刹车过程持续的时间为10s
D．从开始刹车时计时，经过6s，动力车的位移为30m
5．(多选)(2023·河南周口市期末抽测)一个物体沿直线运动，从t＝0时刻开始，物体运动的eq \f(x,t)－t图像如图4所示，由此可知( )
图4
A．物体做匀加速直线运动
B．物体做变加速直线运动
C．物体的初速大小为0.5m/s
D．物体的加速度大小为0.5m/s2
6.(多选)(2023·东北三校联考)一个质点，在x轴上做直线运动．在t＝0时刻质点处于静止状态，它的坐标x和时间平方t2的关系图像如图5所示，则该质点( )
图5
A．运动方向与x轴正方向相反
B．做匀速直线运动
C．运动的加速度大小为3m/s2
D．运动的加速度大小为6m/s2
7.(2023·山东部分重点中学考前冲刺)如图6所示为用位移传感器和速度传感器研究某汽车刹车过程得到的速度－位移图像，汽车刹车过程可视为匀变速运动，则( )
图6
A．汽车刹车过程中的加速度大小为2m/s2
B．汽车刹车过程所用时间为10s
C．当汽车运动的位移为5m时，其速度为5m/s
D．当汽车的速度为5m/s时，运动的位移为7.5m
答案精析
1．C [物体运动过程中任取一小段，对这一小段有vt2－v02＝2aΔx，一物体由静止开始运动，将表达式对应位移累加，可得veq \\al(2,t)等于加速度a与位移x关系图线与坐标轴围成的面积的2倍，则vt2＝2(a0x0＋eq \f(1,2)a0x0)，解得物体的最大速度vt＝eq \r(3a0x0)，故C项正确．]
2．A [质点在0～eq \f(t0,2)时间内做加速度均匀增大的加速运动，在eq \f(t0,2)～t0时间内做加速度均匀减小的加速运动，在t0～eq \f(3t0,2)时间内做加速度均匀增大的减速运动，在eq \f(3t0,2)～2t0时间内做加速度均匀减小的减速运动，根据对称性，在2t0时刻速度刚好减到零，所以在2t0时质点离出发点最远，在t0时刻速度最大，故A正确，B、C错误；根据图线与时间轴所围面积表示速度变化量，可知最大速度为eq \f(1,2)a0t0，故D错误．]
3．C [由位移时间图像可知，位移随时间先增大后减小，1s后反向运动，故A错误；由速度—时间图像可知，物体2s内沿正方向运动，2～4s沿负方向运动，方向改变，故B错误；由图像C可知物体在第1s内做匀加速运动，第2s内做匀减速运动，2s末速度减为0，然后重复前面的过程，是单向直线运动，故C正确；由图像D可知物体在第1s内做匀加速运动，第2s内做匀减速运动，2s末速度减为0，第3s内沿负方向做匀加速运动，不是单向直线运动，故D错误．]
4．AB [根据v2－v02＝2ax得x＝eq \f(1,2a)v2－eq \f(1,2a)v02，结合图像有eq \f(1,2a)＝－eq \f(1,10)s2/m，－eq \f(1,2a)v02＝40m，解得a＝－5m/s2，v0＝20m/s，选项A、B正确；刹车过程持续的时间t＝eq \f(v0,－a)＝4s，选项C错误；从开始刹车时计时，经过6s，动力车的位移等于其在前4s内的位移，x4＝eq \f(v0＋0,2)t＝
40m，选项D错误．]
5．AC [根据所给eq \f(x,t)－t图像可得图线所对应的方程为eq \f(x,t)＝b＋kt，整理得，x＝bt＋kt2，该式与x＝v0t＋eq \f(1,2)at2对比可知，物体做初速度为0.5m/s，加速度为1m/s2的匀加速直线运动，故A、C正确，B、D错误．]
6．AD [根据质点的x－t2图像可知，质点从x0＝6 m处由静止开始沿x轴负方向做匀加速直线运动，选项A正确，B错误；质点的运动方程可表示为x0－x＝eq \f(1,2)at2，即x＝x0－eq \f(1,2)at2，图线斜率的绝对值的2倍等于加速度的大小，即质点运动的加速度大小为a＝2×eq \f(6,2) m/s2＝
6 m/s2，选项C错误，D正确．]
7．D [汽车刹车过程做匀减速直线运动，由题图可知，初速度为v0＝10m/s，位移为x＝
10m，则加速度大小a＝eq \f(v02,2x)＝eq \f(100,2×10)m/s2＝5m/s2，故A错误；汽车刹车过程所用时间为t＝eq \f(v0,a)＝eq \f(10,5)s＝2s，故B错误；当汽车运动的位移为x＝5m时，由v2＝v02－2ax，可得v＝5eq \r(2)m/s，故C错误；当汽车的速度为v＝5m/s时，由v2－v02＝－2ax，可得x＝7.5m，故D正确．]
