2023-2024学年吉林省吉林市九年级上学期期末物理质量检测试题（含答案）

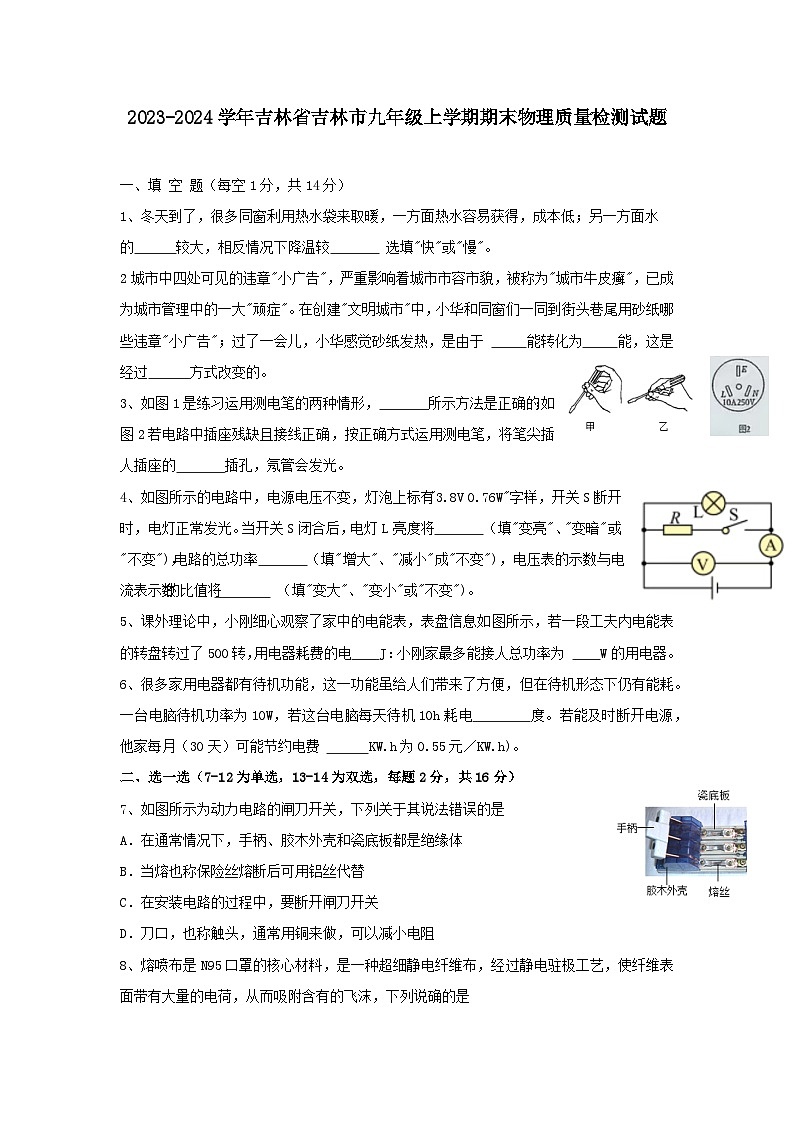

2023-2024学年吉林省吉林市九年级上学期期末物理质量检测试题

一、填 空 题（每空1分，共14分）

1、冬天到了，很多同窗利用热水袋来取暖，一方面热水容易获得，成本低；另一方面水

的      较大，相反情况下降温较        选填"快"或"慢"。

2城市中四处可见的违章"小广告"，严重影响着城市市容市貌，被称为"城市牛皮癣"，已成为城市管理中的一大"顽症"。在创建"文明城市"中，小华和同窗们一同到街头巷尾用砂纸哪些违章"小广告"；过了一会儿，小华感觉砂纸发热，是由于      能转化为     能，这是经过      方式改变的。

3、如图1是练习运用测电笔的两种情形，       所示方法是正确的；如图2若电路中插座残缺且接线正确，按正确方式运用测电笔，将笔尖插人插座的       插孔，氖管会发光。

4、如图所示的电路中，电源电压不变，灯泡上标有"3.8V 0.76W"字样，开关S断开时，电灯正常发光。当开关S闭合后，电灯L亮度将       （填"变亮"、"变暗"或"不变")，电路的总功率       （填"增大"、"减小"成"不变")，电压表的示数与电流表示数的比值将         （填"变大"、"变小"或"不变")。

5、课外理论中，小刚细心观察了家中的电能表，表盘信息如图所示，若一段工夫内电能表的转盘转过了500转，用电器耗费的电    J：小刚家最多能接人总功率为     W的用电器。

6、很多家用电器都有待机功能，这一功能虽给人们带来了方便，但在待机形态下仍有能耗。一台电脑待机功率为10W，若这台电脑每天待机10h耗电        度。若能及时断开电源，他家每月（30天）可能节约电费       KW.h为0.55元／KW.h)。

二、选一选（7-12为单选，13-14为双选，每题2分，共16分）

7、如图所示为动力电路的闸刀开关，下列关于其说法错误的是

A．在通常情况下，手柄、胶木外壳和瓷底板都是绝缘体

B．当熔也称保险丝熔断后可用铝丝代替

C．在安装电路的过程中，要断开闸刀开关

D．刀口，也称触头，通常用铜来做，可以减小电阻

8、熔喷布是N95口罩的核心材料，是一种超细静电纤维布，经过静电驻极工艺，使纤维表面带有大量的电荷，从而吸附含有的飞沫，下列说确的是

A．熔喷布是经过带电的    B．静电纤维布能吸引轻小物体

C．飞沫的运动属于扩散景象    D．温度越高分子运动得越慢

9、利用焚烧来发电，此过程中的能量如何转化

A．化学能→内能→机械能→电能    B．太阳能→内能→机械能→电能

C．核能→内能→机械能→电能      D．电能→太阳能→内能→机械能

10、为了研讨热敏电阻对电路的影响，贾晓同窗设计了如图所示的电路。电源电压保持不变，R为定值电阻，Rt为热敏电阻，其阻值随温度的升高面减小。闭合开关后，在热敏电阻 Rt上擦了一些酒精，用扇子对着它扇风时，下列说确的是

A．电流表示数变大

B．电压表示数不变

C．电压表与电流表示数之比变小

D．电路的总功率变小

11、为加强疫情防控、保护师生，学校在校门口设立了红外人脸辨认测温零碎。若人脸辨认经过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。只要两个条件都满足时，零碎才会启动电动机打开闸门放行。如图中电路设计符合要求的是

A                    B                     C                 D

12、小灯泡的I-U图像如图甲所示，将它与定值电阻 R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2电流表的示数添加了0.25A。则

A．电源电压为2.5v

B．灯泡的阻值为10Ω

C．定值电阻的阻值为8Ω

D.S1、S2，都闭合时电流表示数为0.45A

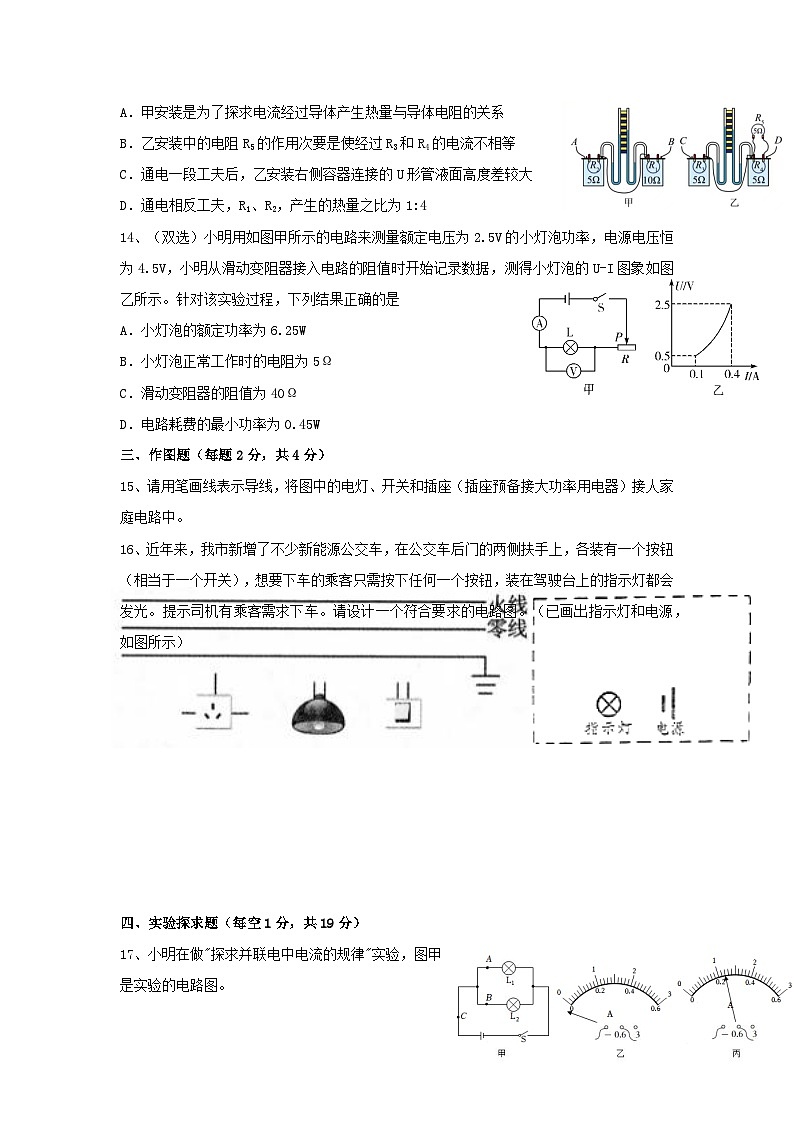

13、（双选）如图是探求电流经过导体产生热量与哪些要素有关的实验，将甲和乙安装的AB、CD分别连到相反的电源上，其中电阻 R1为10Ω，其他电阻均为5Ω。下列分析正确的是

A．甲安装是为了探求电流经过导体产生热量与导体电阻的关系

B．乙安装中的电阻R5的作用次要是使经过R3和R4的电流不相等

C．通电一段工夫后，乙安装右侧容器连接的U形管液面高度差较大

D．通电相反工夫，R1、R2，产生的热量之比为1:4

14、（双选）小明用如图甲所示的电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路的阻值时开始记录数据，测得小灯泡的U-I图象如图乙所示。针对该实验过程，下列结果正确的是

A．小灯泡的额定功率为6.25W

B．小灯泡正常工作时的电阻为5Ω

C．滑动变阻器的阻值为40Ω

D．电路耗费的最小功率为0.45W

三、作图题（每题2分，共4分）

15、请用笔画线表示导线，将图中的电灯、开关和插座（插座预备接大功率用电器）接人家庭电路中。

16、近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只需按下任何一个按钮，装在驾驶台上的指示灯都会发光。提示司机有乘客需求下车。请设计一个符合要求的电路图。（已画出指示灯和电源，如图所示）

四、实验探求题（每空1分，共19分）

17、小明在做"探求并联电中电流的规律"实验，图甲是实验的电路图。

(1）小明在闭合开关前发现电流表的指针如图乙所示，接上去的操作是：

(2）将电流表接 A 处，闭合开关，电流表的示数如图丙所示，则 A处电流为     A；断开开关，分别将该电流表换接在B、C处，测量出对应的电流别为0.26A,0.5A，由此得出并联电路中电流的规律是         （写出表达式即可）

(3）为了使结论具有普遍性，小明应该

18、"探求电流与电阻的关系"，电源电压为6V，滑动变阻器规格为"50Ω 2A",有5Ω、10Ω、15Ω、25Ω、30Ω的定值电阻各一个。

(1）连接电路时，开关应

(2）将5Ω的电阻接入电路，闭合开关，挪动滑片P发现电压表有示数，电流表一直无示数，其缘由可能是定值电阻         （选填"断路"或"短路");

(3）排除毛病后，闭合开关前应将滑动变阻器滑片移至     （选填"左"或"右"）端，闭合开关，挪动滑片使电压表示数为 U1，电流表示数如图乙，此时电流为     A 则电压表的示数U1        V

(4）将5Ω的电阻分别换成10Ω、15Ω、25Ω、30Ω的电阻，继续实验。小聪发现当定值电阻为30Ω时，无法完成实验。为了让30Ω的电阻也能完成实验，他接上去操作是

19、如图所示，某同窗计划利用图1所示的器材测量小灯泡的电功率，已知小灯泡的额定电压是25V，电源是两节新干电池。

(1）实验中有一根导线连接错误，请在连接错误的导线上通"x"并用笔划线代替导线完成电路的正确连接。

(2）正确连接电路后，闭合开关，发现小灯泡不亮，检查电路发现电压表、电流表均有示数，则接上去的操作应是

(3）成绩处理后，挪动滑片，当电压表示数为2.3V时，若还需测量小灯泡的额定功车，需将滑动变阻器滑片向      端挪动（选填"A"或"B")，直到电压表的示数为＿_V。

(4）挪动滑片P，记录多组数据，绘制成I-U图像如图2。根据图像所给信息，计算出小灯泡正常发光时的功率是      W，小灯泡正常发光时滑动变阻器连入电路的限值为       Ω．

(5）进一步分析图可知，实验过程中小灯泡的电阻发生变化，电阻变化的次要缘由是

(6）完成上述实验后，小豪进一步考虑，在没有电流表的情况下，能否测量额定电压为2.5V的小灯泡的额定功率？他想利用一个定值电阻R0接在原电路电流表的地位，设计的电路图如图所示，然后调理滑动变阻器滑片使电压表示数为2.5V，接着保持滑片地位不变将电压表        （选填"A"或"B"）点的接线改接到C点，观察并记录电压表示数为U，则小灯泡的额定功率可表示为P额=                   用R0、U等物理量符号表示）。

五、综合运用题（20题8分，21题9分，共17分）

20，冬天到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热零碎和按摩零碎两部分组成。加热零碎的加热电阻额定电压为220V，额定功率为800W。求：

(1）该电热足浴盆加热零碎是利用电流的        工作的；

(2）小明帮爷爷泡脚前，向浴盆中加人6kg初温为20℃的水，加热零碎的加热电阻正常工作15min将水加热到40℃，则此加热过程中水吸收的热量是多少？（水的比热容C水＝4.2x103J/(kg.℃))

(3）加热零碎的加热电阻正常工作15min产生热量是多少？

(4）该足浴盆加热效率是多少？

21、某型号电饭煲有加热和保温两个挡位，如图甲所示为其内部电路原理图，图乙是该电饭煲在工作中电功率与工夫的关系图像；

(1）当开关S与触点2相接时，电饭煲处于     （选填"保温"或"加热"）形态：

(2）计算R2的阻值；

KW.h这次工作中，电饭煲共耗费了多少KW.h的电能？

答案和解析

1.   答案：  比热容   慢
2.   答案：机械;内;做功。

3.   答案：甲   右
4.   答案：不变  增大   不变

5.答案：：1537.7；；2200。

答案解析

（1）电能表读数：数字方框中一位是小数，单位是，由图可知，电能表示数为；表示电路中用电器每耗费的电能，电能表的转盘转过2500转，则电能表转盘转过500转，用电器耗费的电能：；(3)220V：表示家庭电路的电压是220V，10A：表示电能表允许经过的电流是10A，则小刚家允许接入的用

（2）电器的总功率：

6.答案：0.1度   1.65元

7.   答案：B
8.   答案：B
9.   答案：A

10. 答案：D
11. 答案：A

12.答案：D

13.答案：AB

14.答案：AC

15.

16. 答案解析解：只需按下任何一个按钮，指示灯都会发光，阐明这两个开关互不影响即为并联，然后与电源、灯泡串联组成电路，如下图所示：

17.答案解析

（1）实验前发现电流表的指针如图乙所示，指针指在了0刻度线的左侧，接上去的操作是对电流表调零；(2)图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；由于0.26A+0.24A=0.5A，所以结论为：并联电路中干路电流等于各支路电流之和，即：；(3)为得出普遍性的结论，要换用不同规格的灯泡多次测量A、B、C三处的电流。故答案为：

（1）对电流表调零；

；；

更换不同规格的灯泡反复实验。

18.答案解析

（1）断开

（2）断路

（3）  左  0.4A  2V

（4）在电路中多串联一个的电阻，其余操作不变

19.答案：（1）

（2）向左挪动滑片，观察灯泡能否发光

（3）A  2.5V

（4）0.5W   2.5Ω

（5）小灯泡的电阻随温度的升高而增大

（6）B

解析

调理滑动变阻器滑片使电压表示数为，接着保持滑片地位不变，根据电流从电压表正接线柱流入，将将电压表B点的接线改接到C点，观察并记录电压表示数U，由于各个电阻的大小和电压大小都不变，灯泡仍然正常发光，根据串联电路的电压规律，定值电阻的电压为：，由欧姆定律，经过定值电阻的电流：，根据串联电路的电流规律，经过定值电阻的电流即为小灯泡的额定电流，则小灯泡的额定功率可表示为：

20.答案解析

[答案] ①. 热效应 ②. 5.04×105J ③. 7.2×105J ④. 70%

[解析]

[详解](1)[1]电流流过导体时,导体要发热,这种景象是电流的热效应,电热足浴盆加热零碎是利用电流的热效应工作的。

(2)[2]水需求吸收的热量:

Q=c水mΔt=4.2×103J/(kg·℃)×6kg×(40℃﹣20℃)=5.04×105J

(3)[3]足浴盆加热时耗费的电能

W=Pt=800W×15×60s=7.2×105J

(4)[4]该足浴盆加热效率

21.答案解析

(1)保温；

的阻值为；

(3)  在这次工作中，电饭煲共耗费了的电能。

解析当开关S与触点1相接时，电路为的简单电路，总电阻较小，电源电压不变，根据可知，总功率较大，电饭煲处于加热形态；当开关S与触点2相接时，两电阻串联，总电阻较大，电源电压不变，根据可知，总功率较小，电饭煲处于保温形态；(2)从图乙可知，加热功率，根据可知，；保温功率，根据可知，，根据电阻串联的特点可知，；

(3)从图乙可知，加热形态下工作工夫，保温形态下的工作工夫，在这次工作中，电饭煲共耗费的电能。故答案为：

(1)保温；

的阻值为；

(3)在这次工作中，电饭煲共耗费了的电能。
