物理九年级全册第十四章 了解电路第五节 测量电压教案配套ppt课件

这是一份物理九年级全册第十四章 了解电路第五节 测量电压教案配套ppt课件，共19页。PPT课件主要包含了情境导入，学习目标，课堂探究，持续水流，抽水机，持续电流，电压表，接线柱，分度值，V和15V等内容，欢迎下载使用。

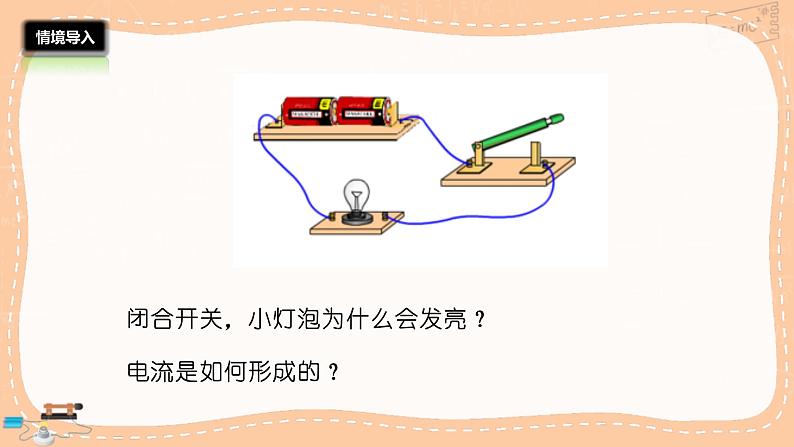

闭合开关，小灯泡为什么会发亮？电流是如何形成的？

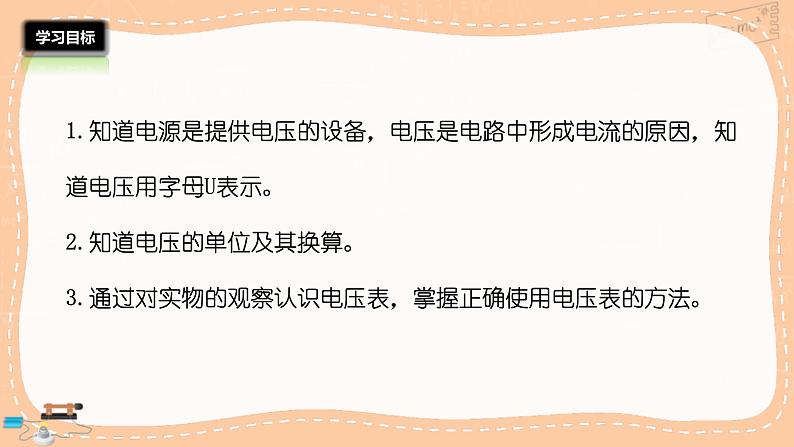

1.知道电源是提供电压的设备，电压是电路中形成电流的原因，知道电压用字母U表示。2.知道电压的单位及其换算。3.通过对实物的观察认识电压表，掌握正确使用电压表的方法。

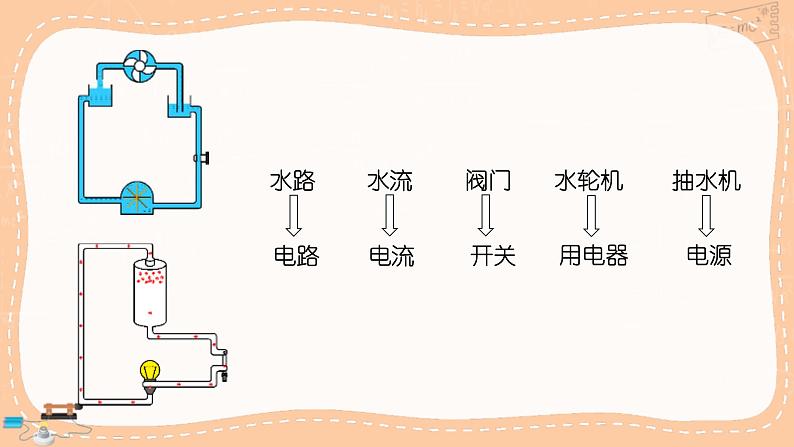

类比:用水流类比电流，水压类比电压。

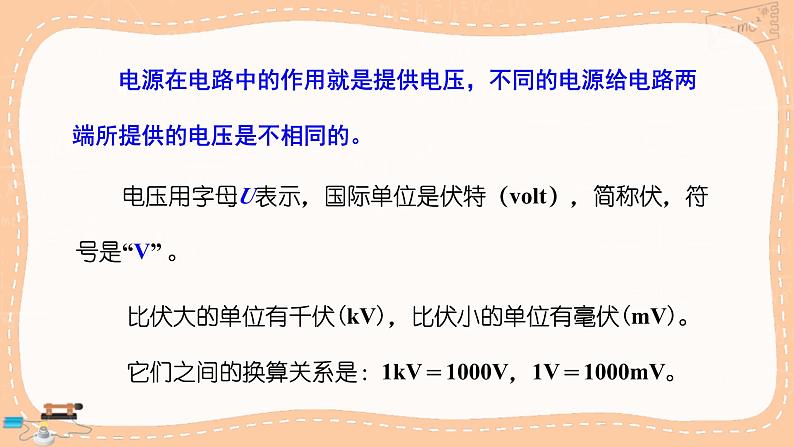

电压用字母U表示，国际单位是伏特（vlt），简称伏，符号是“V” 。
比伏大的单位有千伏(kV)，比伏小的单位有毫伏(mV)。它们之间的换算关系是：1kV＝1000V，1V＝1000mV。

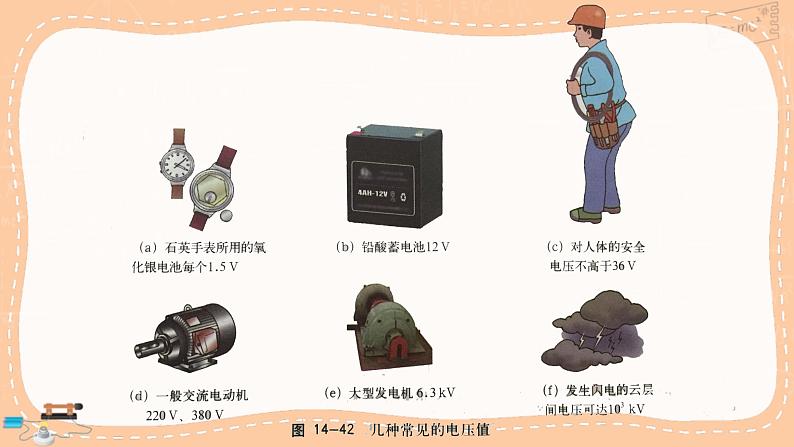

电源在电路中的作用就是提供电压，不同的电源给电路两端所提供的电压是不相同的。

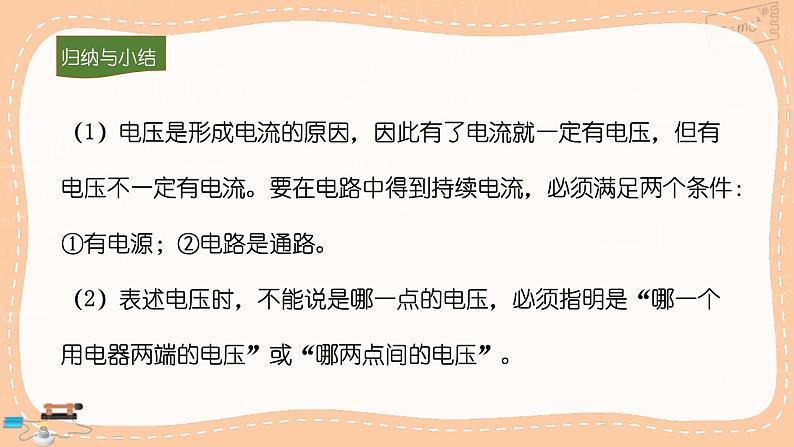

（1）电压是形成电流的原因，因此有了电流就一定有电压，但有电压不一定有电流。要在电路中得到持续电流，必须满足两个条件：①有电源；②电路是通路。（2）表述电压时，不能说是哪一点的电压，必须指明是“哪一个用电器两端的电压”或“哪两点间的电压”。
怎样测量电压的大小呢？
量程为3V时，每一大格为1V，每一小格为0.1V；
量程为15V时，每一大格为5V，每一小格为0.5V。
(1)看：先看接线柱，确定所选量程；(2)认：明确分度值；(3)读：根据指针读数，读数时视线应与表盘垂直。
观察电流表的连接是否正确。
一个不能：不能超过电压表的测量范围。
两个必须：必须将电压表并联在所测量的部分电路两端； 电流必须从电压表的“+”接线柱进，“-”接线柱出。
三先三后：先调零后使用； 先看清分度值后读数； 先画图后连接。
相同点：①使用前都要调零； ②电流必须从正接线柱流入，负接线柱流出； ③注意选择量程时必须通过试触后确定。
0.02A和0.1A
1.电压的表示符号 ，国际单位是 ，用字母 表示。
2.（1）对人体的安全电压是 伏 （2）一节干电池的电压是 伏= 毫伏 （3）我国家庭电路的电压是 伏= 千伏
3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
