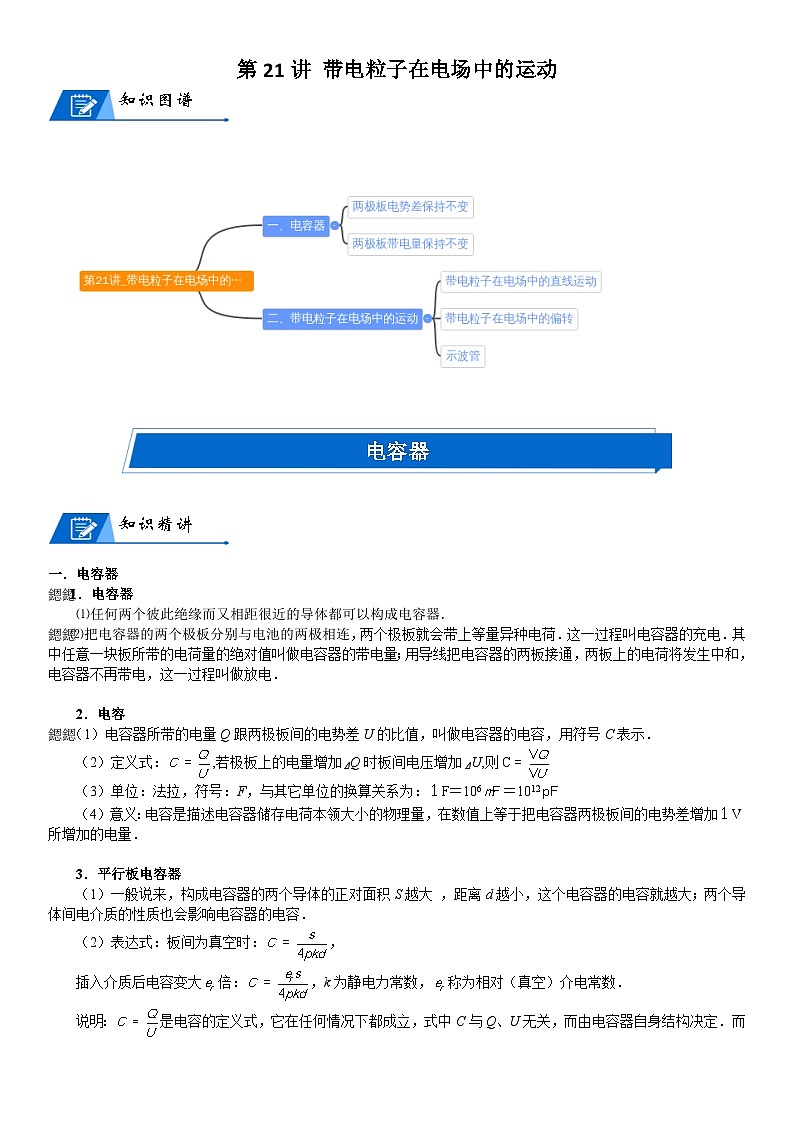

第21讲 带电粒子在电场中的运动
知识图谱
电容器
知识精讲
一．电容器
1．电容器
⑴任何两个彼此绝缘而又相距很近的导体都可以构成电容器．
⑵把电容器的两个极板分别与电池的两极相连，两个极板就会带上等量异种电荷．这一过程叫电容器的充电．其中任意一块板所带的电荷量的绝对值叫做电容器的带电量；用导线把电容器的两板接通，两板上的电荷将发生中和，电容器不再带电，这一过程叫做放电．
2．电容
（1）电容器所带的电量Q跟两极板间的电势差U的比值，叫做电容器的电容，用符号C表示．
（2）定义式：,若极板上的电量增加ΔQ时板间电压增加ΔU,则C
（3）单位：法拉，符号：F，与其它单位的换算关系为：１F＝106＝1012
（4）意义：电容是描述电容器储存电荷本领大小的物理量，在数值上等于把电容器两极板间的电势差增加１V所增加的电量．
3．平行板电容器
（1）一般说来，构成电容器的两个导体的正对面积S越大 ，距离d越小，这个电容器的电容就越大；两个导体间电介质的性质也会影响电容器的电容．
（2）表达式：板间为真空时：，
插入介质后电容变大倍：，k为静电力常数，称为相对（真空）介电常数．
说明：是电容的定义式，它在任何情况下都成立，式中C与Q、U无关，而由电容器自身结构决定．而是电容的决定式，它只适用于平行板电容器，它反映了电容与其自身结构S、ｄ、的关系．

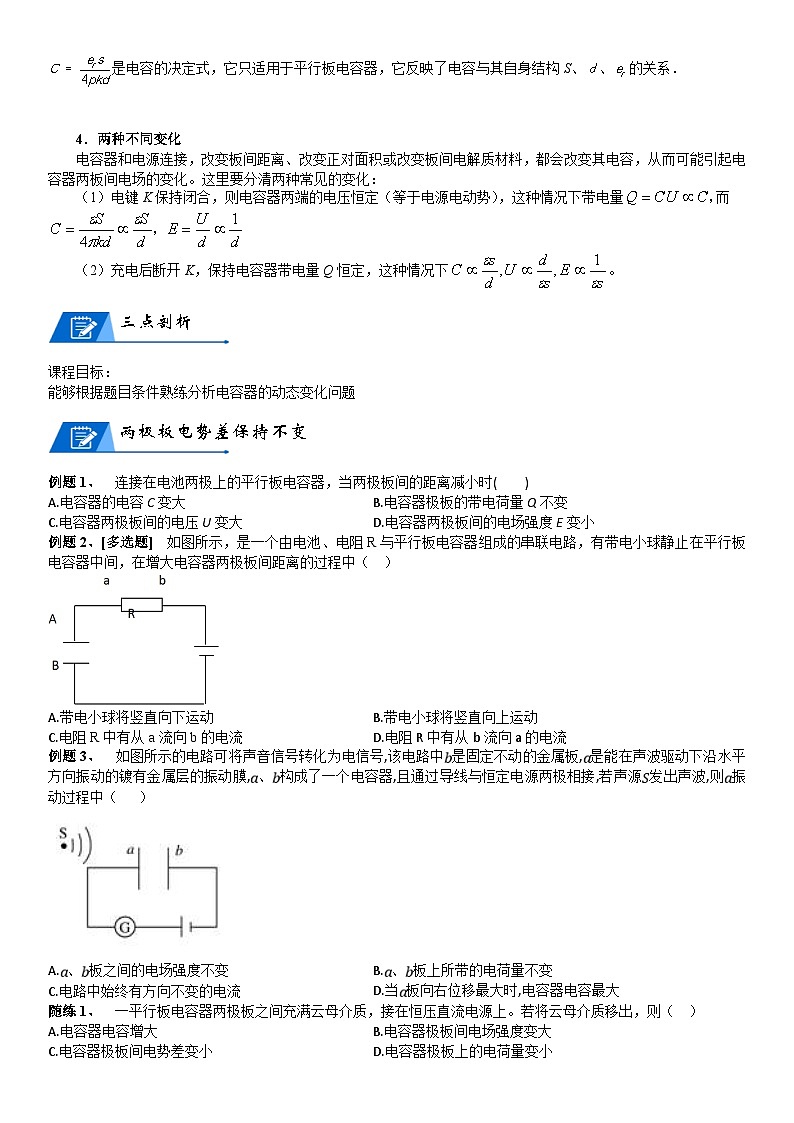

4．两种不同变化
电容器和电源连接，改变板间距离、改变正对面积或改变板间电解质材料，都会改变其电容，从而可能引起电容器两板间电场的变化。这里要分清两种常见的变化：
（1）电键K保持闭合，则电容器两端的电压恒定（等于电源电动势），这种情况下带电量而
（2）充电后断开K，保持电容器带电量Q恒定，这种情况下。
三点剖析
课程目标：
能够根据题目条件熟练分析电容器的动态变化问题
两极板电势差保持不变
例题1、 连接在电池两极上的平行板电容器，当两极板间的距离减小时( )
A.电容器的电容C变大
B.电容器极板的带电荷量Q不变
C.电容器两极板间的电压U变大
D.电容器两极板间的电场强度E变小
例题2、[多选题] 如图所示，是一个由电池、电阻R与平行板电容器组成的串联电路，有带电小球静止在平行板电容器中间，在增大电容器两极板间距离的过程中（ ）
A.带电小球将竖直向下运动
B.带电小球将竖直向上运动
C.电阻R中有从a流向b的电流
D.电阻R中有从b流向a的电流
例题3、 如图所示的电路可将声音信号转化为电信号,该电路中是固定不动的金属板,是能在声波驱动下沿水平方向振动的镀有金属层的振动膜,、构成了一个电容器,且通过导线与恒定电源两极相接,若声源发出声波,则振动过程中（ ）
A.、板之间的电场强度不变
B.、板上所带的电荷量不变
C.电路中始终有方向不变的电流
D.当板向右位移最大时,电容器电容最大
随练1、 一平行板电容器两极板之间充满云母介质，接在恒压直流电源上。若将云母介质移出，则（ ）
A.电容器电容增大
B.电容器极板间电场强度变大
C.电容器极板间电势差变小
D.电容器极板上的电荷量变小

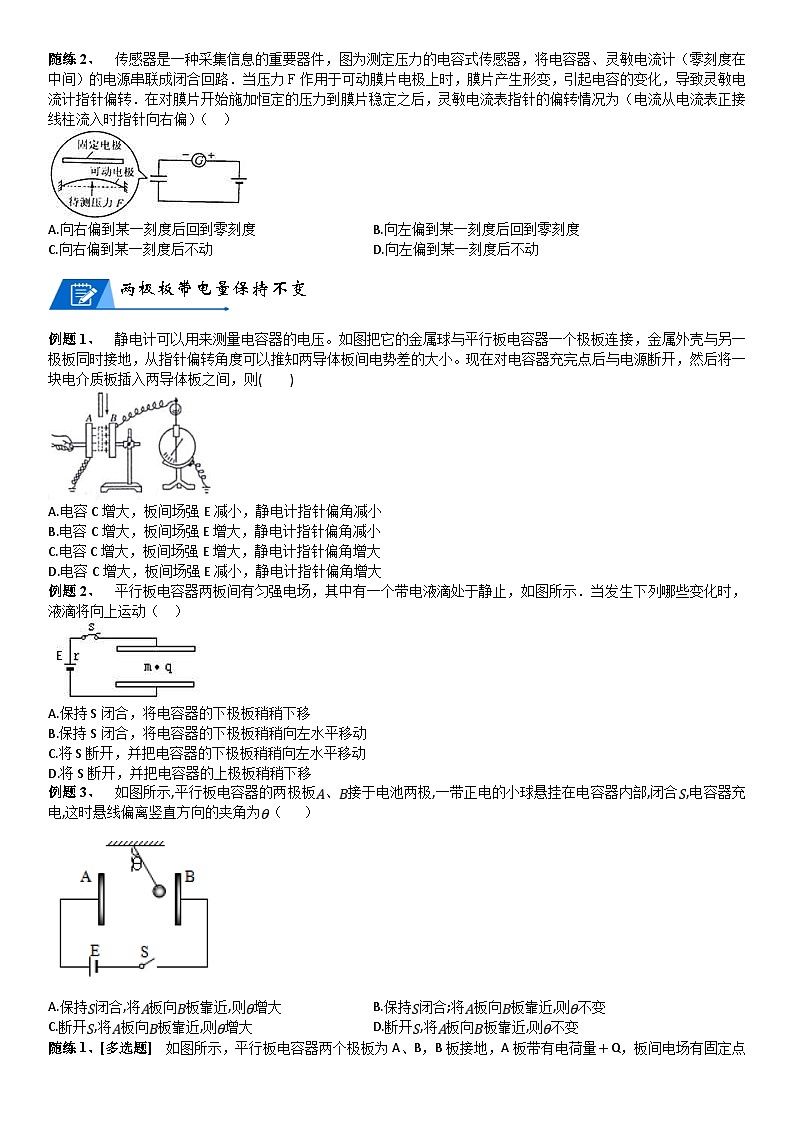

随练2、 传感器是一种采集信息的重要器件，图为测定压力的电容式传感器，将电容器、灵敏电流计（零刻度在中间）的电源串联成闭合回路．当压力F作用于可动膜片电极上时，膜片产生形变，引起电容的变化，导致灵敏电流计指针偏转．在对膜片开始施加恒定的压力到膜片稳定之后，灵敏电流表指针的偏转情况为（电流从电流表正接线柱流入时指针向右偏）（ ）
A.向右偏到某一刻度后回到零刻度
B.向左偏到某一刻度后回到零刻度
C.向右偏到某一刻度后不动
D.向左偏到某一刻度后不动
两极板带电量保持不变
例题1、 静电计可以用来测量电容器的电压。如图把它的金属球与平行板电容器一个极板连接，金属外壳与另一极板同时接地，从指针偏转角度可以推知两导体板间电势差的大小。现在对电容器充完点后与电源断开，然后将一块电介质板插入两导体板之间，则( )
A.电容C增大，板间场强E减小，静电计指针偏角减小
B.电容C增大，板间场强E增大，静电计指针偏角减小
C.电容C增大，板间场强E增大，静电计指针偏角增大
D.电容C增大，板间场强E减小，静电计指针偏角增大
例题2、 平行板电容器两板间有匀强电场，其中有一个带电液滴处于静止，如图所示．当发生下列哪些变化时，液滴将向上运动（ ）
A.保持S闭合，将电容器的下极板稍稍下移
B.保持S闭合，将电容器的下极板稍稍向左水平移动
C.将S断开，并把电容器的下极板稍稍向左水平移动
D.将S断开，并把电容器的上极板稍稍下移
例题3、 如图所示,平行板电容器的两极板、接于电池两极,一带正电的小球悬挂在电容器内部,闭合,电容器充电,这时悬线偏离竖直方向的夹角为（ ）
A.保持闭合,将板向板靠近,则增大
B.保持闭合;将板向板靠近,则不变
C.断开,将板向板靠近,则增大
D.断开,将板向板靠近,则不变
随练1、[多选题] 如图所示，平行板电容器两个极板为A、B，B板接地，A板带有电荷量＋Q，板间电场有固定点P，若将B板固定，A板下移些，或者将A板固定，B板上移一些，在这两种情况下，以下说法正确的是（ ）
A.A板下移时，P点的电场强度不变，P点电势升高
B.A板下移时，P点的电场强度不变，P点电势不变
C.B板上移时，P点的电场强度不变，P点电势降低
D.B板上移时，P点的电场强度减小，P点电势降低
随练2、 如图所示的电路中，电源两端电压恒定为U，开关S处于断开状态。
（1）当开关S接通的瞬间，电源给电容器________（选填“充电”或“放电”），此过程中通过电阻R的电流的方向________（选填“A→B”或“B→A”）。
（2）开关S始终处于闭合状态，若减小电容器两极板间距离，则电容器的电容________（选填“增大”或“减小”），此过程中通过电阻R的电流的方向________（选填“A→B”或“B→A”）。
（3）开关S闭合，电路稳定后，先断开S，再将电容器两极板间距离增大，则电容器的电容________（选填“增大”或“减小”），此过程中________（选填“有”或“无”）电流通过电阻R。
带电粒子在电场中的运动
知识精讲
一．带电粒子在电场中的加速直线运动
1．若粒子作匀变速运动，可采用动力学方法求解，即先求加速度，再由运动学公式求解．
2．用能量的观点分析：合外力对粒子所作的功等于带电粒子动能的增量．即：，此式对于非匀强电场、非直线运动均成立．对于多级加速器，是利用两个金属筒缝间的电场加速，电场力做功
二．带电粒子在电场中的偏转
1．运动状态分析：粒子受恒定的电场力，在场中作匀变速曲线运动．
2．处理方法：采用类平抛运动的方法来分析处理
v0
m，q
y
vt
θ
θ
①速度规律
②位移规律
③角度规律
，即速度反向延长平分水平位移，就像粒子从水平位移的中点发射出来一样
三．示波器构造
⑴构造：电子枪、偏转电极，荧光屏
⑵工作原理
如果在偏转电极和之间都没有加电压，则电子枪射出的电子沿直线打在荧光屏中央，在屏上产生一个亮点。
XX＇上所加的锯齿形电压，叫扫描电压．
YY＇上所加的是待显示的信号电压U，在屏上产生的竖直偏移y＇与U成正比．
当扫描电压和信号电压的周期相同时，荧光屏上将出现一个稳定的波形．
三点剖析
课程目标：
1.了解带电粒子在匀强电场中的运动
2.重点掌握初速度与场强方向垂直的带电粒子在电场中的运动
3.知道示波管的主要构造和工作原理
带电粒子在电场中的直线运动
例题1、 如图为示波管中电子枪的原理示意图，示波管内被抽成真空，A为发射热电子的阴极，K为接在高电势点的加速阳极，A、K间电压为U．电子离开阴极时的速度可以忽略．电子经加速后从K的小孔中射出的速度大小为v．下面的说法中正确的是（ ）
A.如果A、K间距离减半而电压仍为U不变，则电子离开K时的速度变为2v
B.如果A、K间距离减半而电压仍为U不变，则电子离开K时的速度变为
C.如果A、K间距离保持不变而电压减半，则电子离开K时的速度变为
D.如果A、K间距离保持不变而电压减半，则电子离开K时的速度变为
例题2、 在平行板电容器A、B两板上加上如图所示的电压，开始B板的电势比A板高，这时两板中间原来静止的电子在电场作用下开始运动，设电子在运动中不与极板发生碰撞，则下述说法正确的是（不计电子重力）（ ）
A.电子先向A板运动，然后向B板运动，再返回A板做周期性来回运动
B.电子一直向A板运动
C.电子一直向B板运动
D.电子先向B板运动，然后向A板运动，再返回B板做来回周期性运动
例题3、 如图所示，有一质量为m＝1kg，带电量为－q＝－1C的小物块以初速度v0＝18m／s沿粗糙水平地面从A处向右滑动。已知空间存在向右的匀强电场，其电场强度为E＝5N／C。物块与地面的滑动摩擦因数为μ＝0.4，求当物块返回到A处的时间t和速度v。（g取10m／s2）
例题4、 如图所示，在光滑水平面上方存在电场强度大小为E＝2×104N／C、方向水平向左的有界匀强电场，电场右边界如图中的虚线所示，左边界为竖直墙壁，电场宽度d＝4.75m。长度L＝4m、质量M＝2kg的不带电绝缘长木板P原先静止在水平面上。可视为质点的质量m＝1kg、电荷量q＝1×10－4C的带正电金属块Q从木板的右端以V0＝3m／s的速度水平向左滑上木板，两者相对静止后再进入电场，木板与墙壁发生碰撞的时间极短且碰撞无机械能损失。已知金属块与木板间的动摩擦因数μ＝0.4，最大静摩擦力等于滑动摩擦力，重力加速度g＝10m／s2。
（1）求木板与墙壁第一次碰撞前瞬间的速度大小。
（2）求木板与墙壁第二次碰撞前瞬间的速度大小。
（3）金属块最终能否停在木板上？若能，求出金属块最终停在木板上的位置；若不能，请说明理由。
随练1、 一水平放置的平行板电容器的两极板间距为d，极板分别与电池两极相连，上极板中心有一小孔（小孔对电场的影响可忽略不计）。小孔正上方处的P点有一带电粒子，该粒子从静止开始下落，经过小孔进入电容器，并在下极板处（未与极板接触）返回。若将下极板向上平移，则从P点开始下落的相同粒子将（ ）
A.打到下极板上
B.在下极板处返回
C.在距上极板处返回
D.在距上极板处返回
随练2、 一质量为m的带电液滴以竖直向下的初速度v0进入某电场中．由于电场力和重力的作用，液滴沿竖直方向下落一段距离h后，速度变为0．在此过程中，以下判断正确的是（ ）
A.液滴一定带负电
B.合外力对液滴做的功为
C.重力对液滴做的功为
D.液滴的机械能减少了mgh
随练3、 如图所示，平行板电容器水平放置，上极板带正电，下极板带负电，两极板间距为12cm。当两极板间的电势差为U1＝60V时，一带电荷量为q＝－2×10－6C的小球在距下极板8cm处静止。取g＝10m/s2．求：
（1）平行板电容器内匀强电场的电场强度大小；
（2）小球的质量；
（3）若两极板间的电势差变为U2＝36V时，带电小球运动到极板上需要的时间。
随练4、 当金属的温度升高到一定程度时就会向四周发射电子，这种电子叫热电子，通常情况下，热电子的初始速度可以忽略不计。如图所示，相距为L的两块平行金属板M、N接在输出电压恒为U的高压电源E2上，M、N之间的电场近似为匀强电场，a、b、c、d是匀强电场中四个均匀分布的等势面，K是与M板距离很近的灯丝，电源E1给K加热从而产生热电子。电源接通后，电流表的示数稳定为I，已知电子的质量为m、电量为e。求：
（1）电子到达N板的瞬时速度；
（2）电子从灯丝K出发到达N板所经历的时间；
（3）电路稳定的某时刻，c、d两个等势面之间具有的电子数。
带电粒子在电场中的偏转
例题1、 如图，电子在电势差为U1的电场中加速后，垂直进入电势差为U2的偏转电场，在满足电子能射出的条件下，下列四种情况中，一定能使电子的偏转角θ变大的是（ ）
A.U1变大，U2变大
B.U1变小，U2变大
C.U1变大，U2变小
D.U1变小，U2变小
例题2、[多选题] 如图所示，带正电的粒子以一定的速度v沿两板的中线进入水平放置的平行金属板内，恰好沿下板的边缘飞出，已知板长为L，板间距为d，板间电压为U，带电粒子的电荷量为q，粒子通过平行金属板的时间为t，则（ ）（不计粒子的重力）
A.在前时间内，电场力对粒子做的功为
B.在后时间内，电场力对粒子做的功为
C.在粒子下落前和后的过程中．电场力做功之比为1︰2
D.在粒子下落前和后的过程中．电场力做功之比为1︰1
例题3、 如图所示，水平放置的平行板电容器，与某一电源相连，它的极板长L＝0.4m，两板间距离d＝4×10－3m，有一束由相同带电微粒组成的粒子流，以相同的速度v0从两板中央平行极板射入，开关S闭合前，两板不带电，由于重力作用微粒能落到下板的正中央，已知微粒质量为m＝4×10－5kg，电荷量q＝＋1×10－8C．（g＝10m／s2）求：
（1）微粒入射速度v0为多少？
（2）为使微粒能从平行板电容器的右边射出电场，电容器的上板应与电源的正极还是负极相连？所加的电压U应取什么范围？
随练1、[多选题] 如图所示，带电荷量之比为的带电粒子A、B以相等的速度从同一点出发，沿着跟电场强度垂直的方向射入平行板电容器中，分别打在C、D点，若OC＝CD，忽略粒子 重力的影响，则（ ）
A.A和B在电场中运动的时间之比为1∶2
B.A和B运动的加速度大小之比为4∶1
C.A和B的质量之比为1∶12
D.A和B的比荷之比为1∶4
随练2、 如图示，M、N为两块水平放置的平行金属板，板长为l，两板间距也为l，板间电压恒定为U。M、N左端有两竖直放置的金属板P、Q，相距为d，P、Q两板 间加的电压是6U。今有一带电量为q、质量为m的带正电粒子（重力不计）在PQ板间距离Q板d／4处由静止释放，经P、Q间的电场加速后沿M、N两板正中间垂直进入电场，最后打在距两平行板右端距离为l的竖直屏S上。
（1）粒子刚进入M、N间的偏转电场时的速度是多少？
（2）粒子在屏上的落点距O点的距离为多少？
（3）假设大量的上述粒子以上述（1）问中的速度从MN板左端不同位置垂直进入偏转电场。试求这些粒子打到竖直屏S上的范围。
示波管
例题1、 示波器是一种电子仪器，可以用它观察电信号随时间变化的情况.示波器的核心部件示波管，由电子枪、偏转电极和荧光屏组成，其原理图如图甲所示.图乙是从右向左看到的荧光屏的平面图.在偏转电极XX'、YY'上都不加电压时，电子束将打在荧光屏的中心点；若亮点很快移动，由于视觉暂留关系，能在荧光屏上看到一条亮线.若在XX'上加如图丙所示的扫描电压，在YY'上加如图丁所示的信号电压，则在示波管荧光屏上看到的图形是下图中的（ ）
2t1
U XX'
t
0
3t1
t1
丙
U YY'
t
0
2t1
t1
丁
A.
B.
C.
D.
例题2、 如图所示，真空玻璃管内，加热的阴极K发出的电子（初速度可忽略不计）经阳极A与阴极K之间的电压U1形成的加速电场加速后，从阳极A的小孔射出，由水平放置的平行正对偏转极板从M、N的左端中点以平行于极板的方向射入两极板之间的区域。若M、N两极板间无电压，电子将沿水平直线打在黃光屏上的O点；若在M、N两极板间加电压U2，形成平行纸面的偏转电场，则电子将打在荧光屏上的P点；已知电子质量为m，电荷量为e。M、N两极板长均为L1、两极板间距离为d，极板右端到荧光屏的距离为L2。忽略电子所受重力及它们之间的相互作用力，求：
（1）电子从阳极A小孔射出时速度v0的大小；
（2）在M、N两极板间加电压U2后，电子射出偏转电场时的速度大小和方向；
（3）OP两点间的距离。
例题3、 示波器是一种用途十分广泛的电子测量仪器．它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程．如图1所示，图2①是示波管的原理图，它是由电子枪、加速电场、竖直偏转电极YY′、水平偏转电极XX′和荧光屏等组成．电子枪发射的电子打在荧光屏上将出现亮点．若亮点很快移动，由于视觉暂留，能在荧光屏上看到一条亮线．
（1）质量为m电荷量为e的电子，从静止开始在加速电场中加速．加速电压为U1，竖直偏转电极YY′之间的电压为U2，YY′之间的距离为d，电极极板的长和宽均为L，水平偏转电极XX′两极板间电压为0．若电子被加速后沿垂直于偏转电场的方向射入电场，并最终能打到荧光屏上．
①电子进入偏转电场时的速度大小；
②电子打到荧光屏上时的动能大小；
（2）如果只在偏转电极XX′上加上如图2②所示的电压，试在答题卡的图2①上画出在荧光屏所能观察到的亮线的形状．
（3）如果在偏转电极YY′加上Uy＝Umsinωt的电压，同时在偏转电极XX′上加上图2②所示的电压，试在答题卡的图②上画出所观察到的亮线的形状．如果在此基础上将扫描范围的频率值减小到原来的一半，画出此时的图像．
随练1、 如图所示是个示波管工作原理的示意图。电子经电压加速后垂直进入偏转电场，离开电场时的偏转量是h，两平行板间的距离为d，电势差为，板长为l。为了提高示波管的灵敏度（每单位电压引起的偏转量），可采用的方法是（ ）
A.尽可能使板长l长些
B.增大两板间的电势差U2
C.尽可能使板间距离d大一些
D.使加速电压U1升高一些
随练2、 示波器的核心部件是示波管，其内部抽成真空，图是它内部结构的简化原理图。它由电子枪、偏转电极和荧光屏组成。炽热的金属丝可以连续发射电子，电子质量为m，电荷量为e。发射出的电子由静止经电压U1加速后，从金属板的小孔O射出，沿OO′进入偏转电场，经偏转电场后打在荧光屏上。偏转电场是由两个平行的相同金属极板M、N组成，已知极板的长度为l，两板间的距离为d，极板间电压为U2，偏转电场极板的右端到荧光屏的距离为L。不计电子受到的重力和电子之间的相互作用。
（1）求电子从小孔O穿出时的速度大小v0；
（2）求电子离开偏转电场时沿垂直于板面方向偏移的距离y；
（3）若将极板M、N间所加的直流电压U2改为交变电压，电子穿过偏转电场的时间远小于交流电的周期T，且电子能全部打到荧光屏上，求电子打在荧光屏内范围的长度s。
随练3、 示波器是一种多功能电学仪器，可以在荧光屏上显示出被检测的电压波形，它的工作原理可等效成下列情况：如图甲所示，真空室中电极K发出电子（初速不计），经过电压为U1的加速电场后，由小孔S沿水平金属极板A、B间的中心线射入两板中。板长为L，两板间距离为d，在两板间加上如图乙所示的正弦交变电压，周期为T。前半个周期内B板的电势高于A板的电势，电场全部集中在两板之间，且分布均匀。在每个电子通过两板间的短时间内，电场视作恒定的，在两极板右侧且与极板右端相距D处有一个与两极板中心线（图中虚线）垂直的荧光屏，中心线正好与屏上坐标原点相交。当第一电子到达坐标原点O时，使屏以速度v沿负x轴方向运动，每经过一定的时间后，在一个极短时间内它又跳回初始位置，然后重新做同样的匀速运动。（已知电子的质量为m，带电荷量为e，不计电子的重力）求：
（1）电子刚进入A、B板时的初速度；
（2）要使所有的电子都能打在荧光屏上（荧光屏足够大），图乙中电压的最大值U0应满足什么条件？
（3）要使荧光屏上始终显示一个完整的波形，荧光屏必须每隔多长时间回到初始位置？计算这个波形的峰值和长度，并在图丙所示的x－y坐标系中画出这个波形。
拓展
1、[多选题] 如图所示，平行板电容器经开关S与电池连接，S是闭合的，U表示电容器两极板间的电势差，Q表示极板所带的电置，E表示匀强电场的电场强度．现将电容器的B板向下稍微移动，使两板间的距离增大，则（ ）
A.U不变，C变小
B.Q变小，E变小
C.U变小，E不变
D.Q不变，E不变
2、 (多选)如图所示，两块平行金属板M、N竖直放置，电压恒为U．一电子（不计重力）从N板静止释放，它运动到M板时速率为v．现将M板水平向右移动一段距离，再将电子从N板静止释放，下列判断正确的是( )
A.金属板M、N的带电量不变
B.电子运动过程的加速度变大
C.电子运动到M板所用的时间变短
D.电子运动到M板时速率变小
3、 两块大小、形状完全相同的金属平板平行放置，构成一平行板电容器，与它相连接的电路如图所示。接通开关K，电源即给电容器充电，则（ ）
A.断开K，减小两极板间的距离，则两极板间的电势差减小
B.断开K，在两极板间插入一块绝缘介质，则两极板间的电势差增大
C.保持K接通，使两极板左右错开一些，则极板上的电荷量增大
D.保持K接通，减小两极板间的距离，则两极板间电场的电场强度减小
4、 一平行板电容器充电后与电源断开，正极板A接地，在两极板之间有一正点电荷P恰好静止在某点，如图所示．以E表示两极板间电场强度，U表示两极板间的电势差，将正极板移到图中虚线所示的位置，则( )
A.E变大，U变大，P向上运动
B.E变大，U变大，P仍然静止
C.E减小，U减小，P向下运动
D.E不变，U减小，P仍然静止
5、 如图所示，P和Q为两平行金属板，板间有一定电压，在P板附近有一电子（不计重力）由静止开始向Q板运动，下列说法正确的是（ ）
A.电子到达Q板时的速率，与加速电压无关，仅与两板间距离有关
B.电子到达Q板时的速率，与两板间距离无关，仅与板间电压有关
C.两板间距离越小，电子的加速度就越小
D.两板间距离越大，加速时间越短
6、[多选题] 如图所示，带电平行金属板A，B，板间的电势差为U，A板带正电，B板中央有一小孔．一带正电的微粒，带电量为q，质量为m，自孔的正上方距板高h处自由落下，若微粒恰能落至A，B板的正中央c点，则（ ）
A.微粒在下落过程中动能逐渐增加，重力势能逐渐减小
B.微粒下落过程中重力做功为，电场力做功为
C.微粒落入电场中，电势能逐渐增大，其增加量为
D.若微粒从距B板高2h处自由下落，则恰好能达到A板
7、 在一个水平面上建立x轴，在过原点O垂直于x轴的平面的右侧空间有一个匀强电场，场强大小E＝6.0×105N／C，方向与x轴正方向相同，在O处放一个电荷量q＝－5.0×10－8C，质量m＝1.0×10－2kg的绝缘物块，物块与水平面间的动摩擦因数μ＝0.20，沿x轴正方向给物块一个初速度v0＝2.0m／s，如图所示．（g取10m／s2）
试求：（1）物块向右运动的最大距离；
（2）物块最终停止的位置．
8、[多选题] 三个质量相等的带电微粒（重力不计）以相同的水平速度沿两极板的中心线方向从O点射入，已知上极板带正电，下极板接地，三微粒的运动轨迹如图所示，其中微粒2恰好沿下极板边缘飞出电场，则（ ）
A.三微粒在电场中的运动时间有t3＝t2＞t1
B.三微粒所带电荷量有q1＞q2＝q3
C.三微粒所受电场力有F1＝F2＞F3
D.飞出电场时微粒2的动能大于微粒3的动能
9、 如图甲所示，长为l、相距为d的两块正对的平行金属板AB和CD与一电源相连(图中未画出电源)，B、D为两板的右端点，两板间电压的变化如图乙所示，在金属板B、D端的右侧有一与金属板垂直放置的荧光屏MN，荧光屏距B、D端的距离为l，质量为m，电荷量为e的电子以相同的初速度v0从极板左边中央沿平行极板的直线O1O2连续不断地射入．已知所有的电子均能够从金属板间射出，且每个电子在电场中运动的时间与电压变化的周期相等，忽略极板边缘处电场的影响，不计电子的重力以及电子之间的相互作用．求
(1)t＝0和t时刻进入两板间的电子到达金属板B、D端界面时偏离O1O2的距离之比
(2)两板间电压U0的最大值
(3)电子在荧光屏上分布的最大范围．
10、 示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示．从电子枪发射出的电子在经过加速电场加速和两个偏转电场偏转，最后打在荧光屏上．如果在荧光屏上P点出现亮斑，那么示波管中的（ ）
A.极板X应带负电；极板Y应带负电
B.极板X′应带负电；极板Y应带负电
C.极板X应带负电；极板Y′应带负电
D.极板X′应带负电；极板Y′应带负电
11、 下图为一真空示波管的示意图，电子从灯丝K发出（初速度可忽略不计），经灯丝与A板间的电压U1加速，从A板中心孔沿中心线KO射出，然后进入两块平行金属板M、N形成的偏转电场中（偏转电场可视为匀强电场），电子进入M、N间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的P点．已知M、N两板间的电压为U2，两板间的距离为d，板长为L，电子的质量为m，电荷量为e，不计电子受到的重力及它们之间的相互作用力．
（1）求电子穿过A板时速度的大小；
（2）求电子从偏转电场射出时的侧移量；
（3）若要电子打在荧光屏上P点的上方，可采取哪些措施？
