福建省上杭县才溪中学2023-2024学年九年级上学期第一次月考物理试题

这是一份福建省上杭县才溪中学2023-2024学年九年级上学期第一次月考物理试题，共8页。试卷主要包含了 A等内容，欢迎下载使用。

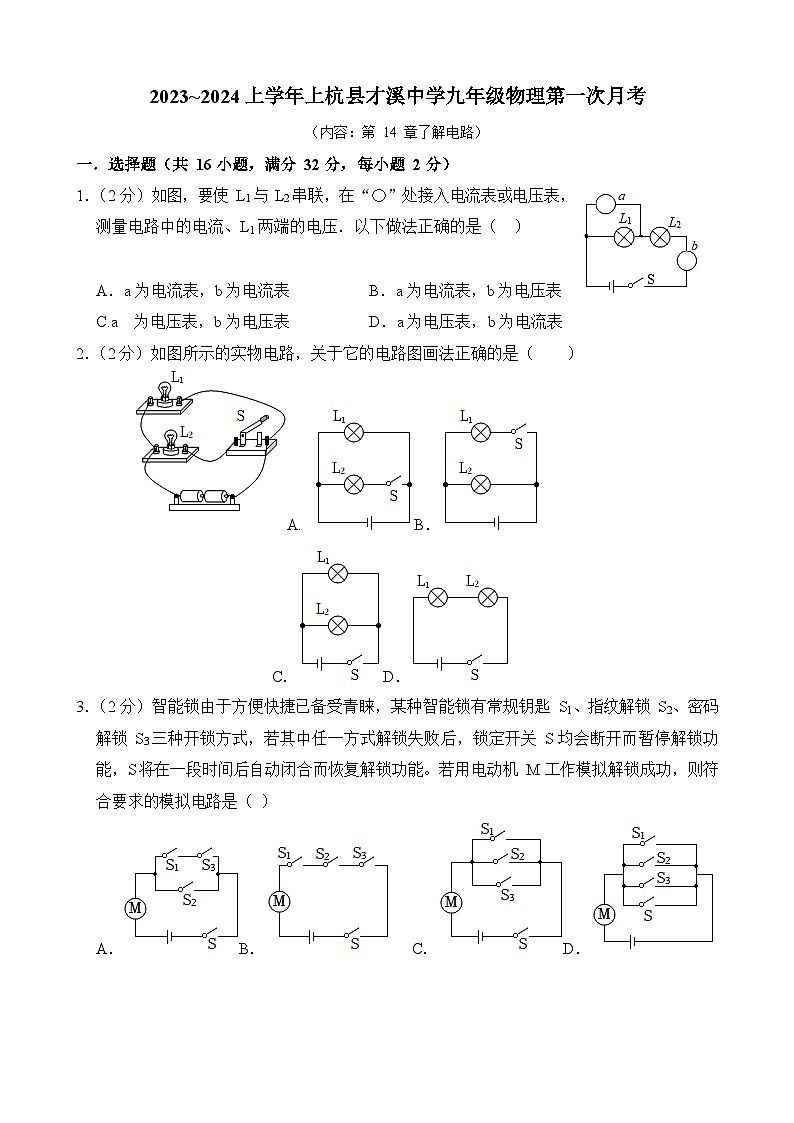

一．选择题（共 16 小题，满分 32 分，每小题 2 分）
1．（2 分）如图，要使 L1 与 L2 串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1 两端的电压．以下做法正确的是（ ）
A．a 为电流表，b 为电流表B．a 为电流表，b 为电压表
为电压表，b 为电压表D．a 为电压表，b 为电流表
2．（2 分）如图所示的实物电路，关于它的电路图画法正确的是（ ）
B．
C．D．
3．（2 分）智能锁由于方便快捷已备受青睐，某种智能锁有常规钥匙 S1、指纹解锁 S2、密码解锁 S3 三种开锁方式，若其中任一方式解锁失败后，锁定开关 S 均会断开而暂停解锁功能，S 将在一段时间后自动闭合而恢复解锁功能。若用电动机 M 工作模拟解锁成功，则符合要求的模拟电路是（ ）
A．B．C．D．

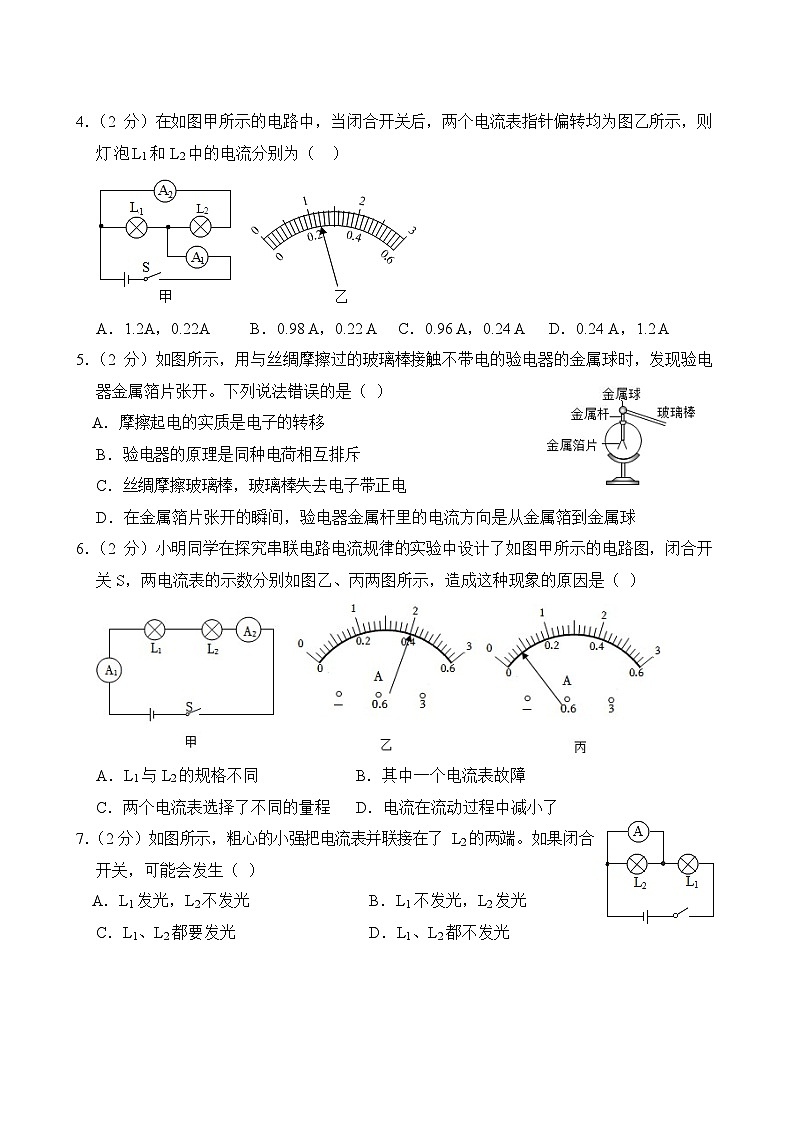

4．（2 分）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯泡L1 和L2 中的电流分别为（ ）
A．1.2A，0.22AB．0.98 A，0.22 AC．0.96 A，0.24 AD．0.24 A，1.2 A
5．（2 分）如图所示，用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球时，发现验电器金属箔片张开。下列说法错误的是（ ）
A．摩擦起电的实质是电子的转移 B．验电器的原理是同种电荷相互排斥 C．丝绸摩擦玻璃棒，玻璃棒失去电子带正电
D．在金属箔片张开的瞬间，验电器金属杆里的电流方向是从金属箔到金属球
6．（2 分）小明同学在探究串联电路电流规律的实验中设计了如图甲所示的电路图，闭合开关S，两电流表的示数分别如图乙、丙两图所示，造成这种现象的原因是（ ）
A．L1 与 L2 的规格不同B．其中一个电流表故障 C．两个电流表选择了不同的量程D．电流在流动过程中减小了
7．（2 分）如图所示，粗心的小强把电流表并联接在了 L2 的两端。如果闭合开关，可能会发生（ ）
A．L1 发光，L2 不发光B．L1 不发光，L2 发光
C．L1、L2 都要发光D．L1、L2 都不发光

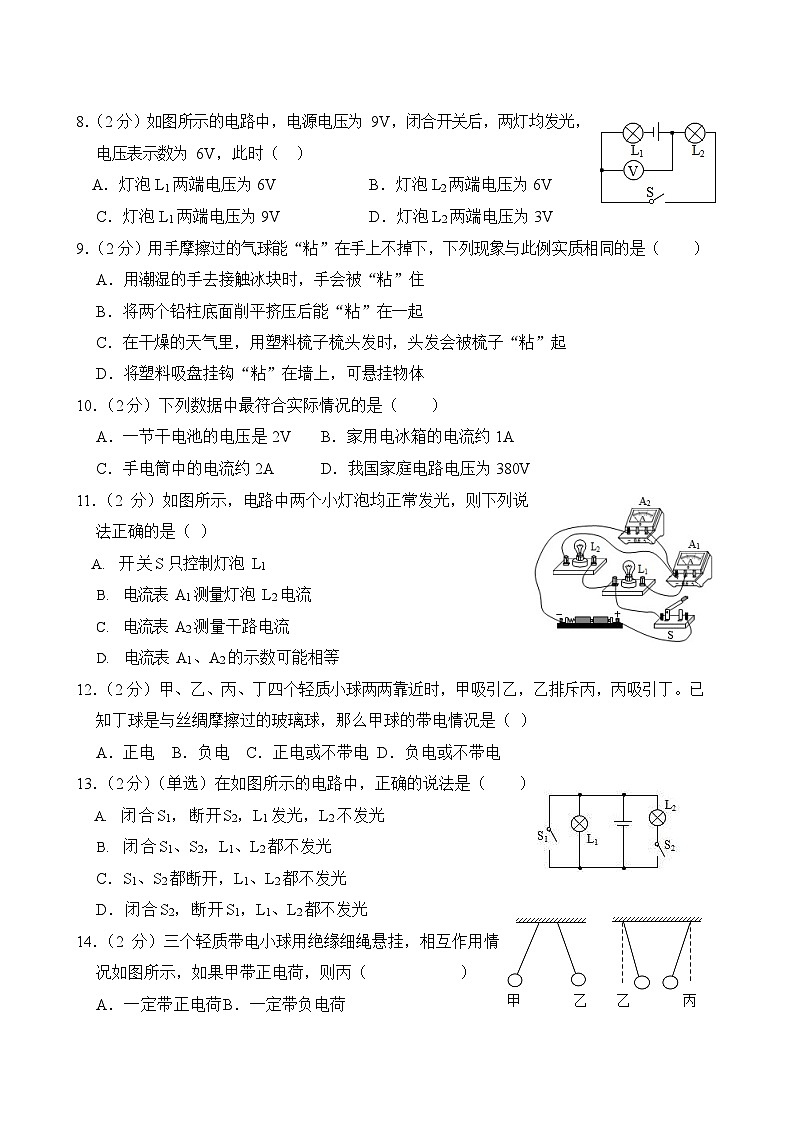

8．（2 分）如图所示的电路中，电源电压为 9V，闭合开关后，两灯均发光，电压表示数为 6V，此时（ ）
A．灯泡L1 两端电压为 6VB．灯泡L2 两端电压为 6V C．灯泡L1 两端电压为 9VD．灯泡L2 两端电压为 3V
9．（2 分）用手摩擦过的气球能“粘”在手上不掉下，下列现象与此例实质相同的是（ ） A．用潮湿的手去接触冰块时，手会被“粘”住 B．将两个铅柱底面削平挤压后能“粘”在一起 C．在干燥的天气里，用塑料梳子梳头发时，头发会被梳子“粘”起 D．将塑料吸盘挂钩“粘”在墙上，可悬挂物体
10．（2 分）下列数据中最符合实际情况的是（ ） A．一节干电池的电压是 2VB．家用电冰箱的电流约 1A C．手电筒中的电流约 2AD．我国家庭电路电压为 380V
11．（2 分）如图所示，电路中两个小灯泡均正常发光，则下列说法正确的是（ ）
开关S 只控制灯泡 L1
电流表 A1 测量灯泡 L2 电流
电流表 A2 测量干路电流
电流表 A1、A2 的示数可能相等
12．（2 分）甲、乙、丙、丁四个轻质小球两两靠近时，甲吸引乙，乙排斥丙，丙吸引丁。已知丁球是与丝绸摩擦过的玻璃球，那么甲球的带电情况是（ ）
A．正电B．负电C．正电或不带电 D．负电或不带电13．（2 分）（单选）在如图所示的电路中，正确的说法是（ ）
闭合S1，断开S2，L1 发光，L2 不发光
闭合S1、S2，L1、L2 都不发光C．S1、S2 都断开，L1、L2 都不发光D．闭合S2，断开S1，L1、L2 都不发光
14．（2 分）三个轻质带电小球用绝缘细绳悬挂，相互作用情况如图所示，如果甲带正电荷，则丙（ ） A．一定带正电荷B．一定带负电荷
可能带正电荷D．可能带负电荷
15．（2 分）将两个规格不同的小灯泡L1、L2 并联接到电源上，发现灯泡L1 比灯泡 L2 亮，用电压表分别测量灯泡L1、L2 两端的电压U1、U2，会发现（ ）
A．U1＞U2B．U1＝U2C．U1＜U2D．无法判断16．（2 分）如图所示四个电路图中，能正确测量通过L1 电流的电路是（ ）
A．B．
C．D．
二．填空题（共 8 小题，满分 21 分）
17．（3 分）甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强。将它们相互摩擦后分开。则甲因 （填：“失去”或“得到”）电子带 （填：“正电”或“负电”），再将甲、乙相互靠近会发生 （填“吸引”或“排斥”）。
18．（3 分）一节干电池的电压 V，家庭电路的电压 V，人体的安全电压 V 。
19．（2 分）如图所示是闪电电流通过避雷针的示意图，该闪电电流是大地中的自由电荷发生 形成的，图示中的电流方向是 （选填“大地流向云层”或“云层流向大地”）。
20．（3 分）如图所示，该电路的连接方式是 。闭合开关 S，
发现电灯L1、L2 均不亮，电流表示数为零，说明电路存在 故障。用电压表进行检测，发现 b、c 间电压为零，a、b 和 a、c 间电压均为 3V，则电路的故障
是 。
21．（3 分）如图所示，要使灯 L1、L2 串联应闭合开关 ，要使L1、L2 并联应闭合开关 ，为了保护电路，不能同时闭 合 开 关 。
22．（2 分）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为 2V，则 L1 两端的电压为 V，L2 两端的电压为 V。
23．（2 分）如图所示，电流表 A1 的示数为 1.6A，电流表 A2 的示数为 0.9A，则L1 中的电流是 A，L2 中的电流是 A。
24．（3 分）如图甲所示电路，电源电压为 6V，当 S 闭合时，电压表的读
数如图乙所示，则灯泡L1 两端的电压为 V，L2 两端的电压为 V；流过L1 与L2 的电流之比为 。
三．作图题（共 3 小题，满分 9 分，每小题 3 分）
25．（3 分）请根据图甲所示的电路图，连接好图乙中的实物电路。
26．（3 分）根据实物图，在虚线框中画出对应的电路图。
27．（3 分）小强乘坐高铁时发现高铁每节车厢都有两间厕所，只有当两间厕所的门都关上时（每扇门的插销都相当于一个开关），车厢中的指示灯才会发光，指示牌提示旅客“厕所有人”。请你把方框中各电路元件连接成符合上述设计要求的电路图
。
四．实验探究题（共 2 小题，满分 15 分）
28．（8 分）小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图 1 所示。
在连接电路的过程中，开关应该。
在使用电流表测电流的实验中，小余试触时电流表的指针向着没有刻度的一侧偏转， 如图 2 所示，根据你的分析，你认为原因可能是。
在实验过程中他们连接了如图 3 所示的电路，闭合开关后，观察到灯 L2 （ 选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是： （写出一条即可）。请在图 3 上只改动一根导线，符合L1、L2 并联，电流表 A1 测干路电流，A2 测灯L2 的电流，开关控制所有用电器。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
实验次数
A 处的电流IA/A
B 处的电流IB/A
C 处的电流IC/A
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.26
0.30
0.56
他们改正错误后把电流表分别接入到电路中的 A、B、C 处，测出它们的电流，见下表：
通过对上面数据的分析，可以得出的结论是： ；
在实验中可以采用 的方法改变 A、B、C 处电流的大小从而进行多次实验；多次测量的目的是： 。
29．（7 分）小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
连接电路前，小明发现电压表指针如图乙
所示，接下来他要对电压表进行的操作是 。
小明根据图甲连接好电路，闭合开关后，发现 L1 不亮，L2 亮，电压表示数为零，则故障可能是 。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
排除故障后，小明完成了实验，并把数据记录在表中。分析实验数据得出两个实验结论：
①串联电路两端的电压 各部分电路两端电压之和；
②串联电路中，各部分电路两端电压相等。
实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是小明选用了规格 （选填“相同”或“不相同”）的灯泡做实验，另外，小明的实验在设计方案上还存在另一个不足之处是 。
小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测 L2 两端的电压时，电压表所接的 B 接点不动，只断开 A 接点，并把接线改接到 C 接点上，这个方法 （选填“能”或“不能”）测出 L2 两端的电压，理由是 。
五．计算题（共 3 小题，满分 20 分）
30．（5 分）如图所示的电路中，闭合开关后三个电流表 A1、A2、A 示数分别为I1、I2、I，已知I＝0.6A，I1＝0.4A，则通过灯L1、L2 的电流是多少安？
31．（9 分）在如图所示电路中，电源电压保持不变，当开关S1 断开、S2 闭合时，电压表的示数是 5V；当开关S1 闭合，S2 断开时，电压表的读数是 3V，求：
当电路正常工作时灯L1 和 L2 两端的总电压是多少？
灯L2 两端的电压是多少？
灯L1 两端的电压是多少？
32．（6 分）在如图所示的电路中，当 S1 闭合，S2、S3 断开时，电压表的示数为 9V，当 S1、 S3 断开，S2 闭合时，电压表的示数为 6V．求：
电源电压是多少？
当S1、S3 闭合，S2 断开时，电压表的示数为多少？
六．简答题（共 1 小题，满分 3 分，每小题 3 分）
33．（3 分）用塑料梳子在干燥的头发上摩擦几下，快速靠近桌面上的乒乓球，乒乓球便会向梳子方向滚来，请解释产生这种现象的原因。
