天津市南开中学滨海生态城学校2023-2024学年九年级上学期10月月考物理试题
展开2023-2024学年天津市南开中学滨海生态城学校九年级(上)月考物理试卷(10月份)
学校:___________姓名:___________班级:___________考号:___________
注意事项:
1.答卷前,考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时,选出每小题答案后,用铅笔把答题卡对应题目的答案标号涂黑;如需改动,用橡皮擦干净后,再选涂其他答案标号。回答非选择题时,将答案写在答题卡上,写在试卷上无效。
3.考试结束后,本试卷和答题卡一并交回。
1.以下几组材料或物品中,通常情况下都是绝缘体的是( )
A. 橡胶、玻璃、空气 B. 玻璃、大地、干木材
C. 人体、塑料、石墨 D. 食盐水溶液、铁丝、水
2.关于内能,下列说法中正确的是( )
A. 静止的物体,没有内能 B. 机械能大的物体,其内能一定大
C. 一切物体,不论温度高低,都具有内能 D. 物体温度不变,内能也一定不变
3.如图所示是汽油机工作时各种冲程的示意图,其中表示压缩冲程的是( )
A. B. C. D.
4.秋天天气干燥,用塑料梳子梳头,头发会随着梳子飘起来,而且头发会变得蓬松,下列分析正确的是( )
A. 梳头后,梳子带电而头发不带电
B. 头发会随着梳子飘起来,是因为头发和梳子带同种电荷
C. 梳子与头发摩擦的过程中,创造了电荷
D. 梳头后变得蓬松,是因为头发带上了同种电荷

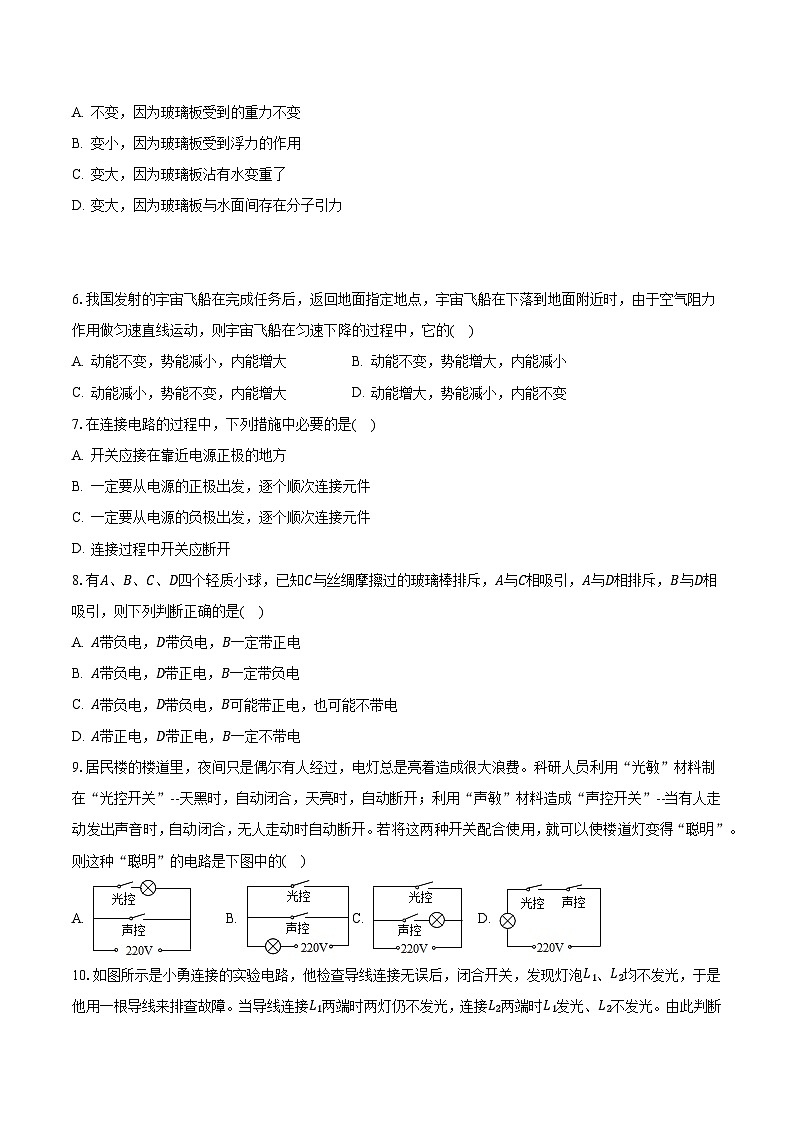

5.用细线把很干净的玻璃板挂在弹簧测力计的下面,读出弹簧测力计的读数。使玻璃板水平接触水面,然后用力向上拉玻璃板,如图所示。弹簧测力计的读数( )
A. 不变,因为玻璃板受到的重力不变
B. 变小,因为玻璃板受到浮力的作用
C. 变大,因为玻璃板沾有水变重了
D. 变大,因为玻璃板与水面间存在分子引力
6.我国发射的宇宙飞船在完成任务后,返回地面指定地点,宇宙飞船在下落到地面附近时,由于空气阻力作用做匀速直线运动,则宇宙飞船在匀速下降的过程中,它的( )
A. 动能不变,势能减小,内能增大 B. 动能不变,势能增大,内能减小
C. 动能减小,势能不变,内能增大 D. 动能增大,势能减小,内能不变
7.在连接电路的过程中,下列措施中必要的是( )
A. 开关应接在靠近电源正极的地方
B. 一定要从电源的正极出发,逐个顺次连接元件
C. 一定要从电源的负极出发,逐个顺次连接元件
D. 连接过程中开关应断开
8.有、、、四个轻质小球,已知与丝绸摩擦过的玻璃棒排斥,与相吸引,与相排斥,与相吸引,则下列判断正确的是( )
A. 带负电,带负电,一定带正电
B. 带负电,带正电,一定带负电
C. 带负电,带负电,可能带正电,也可能不带电
D. 带正电,带正电,一定不带电
9.居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制在“光控开关”--天黑时,自动闭合,天亮时,自动断开;利用“声敏”材料造成“声控开关”--当有人走动发出声音时,自动闭合,无人走动时自动断开。若将这两种开关配合使用,就可以使楼道灯变得“聪明”。则这种“聪明”的电路是下图中的( )
A. B. C. D.

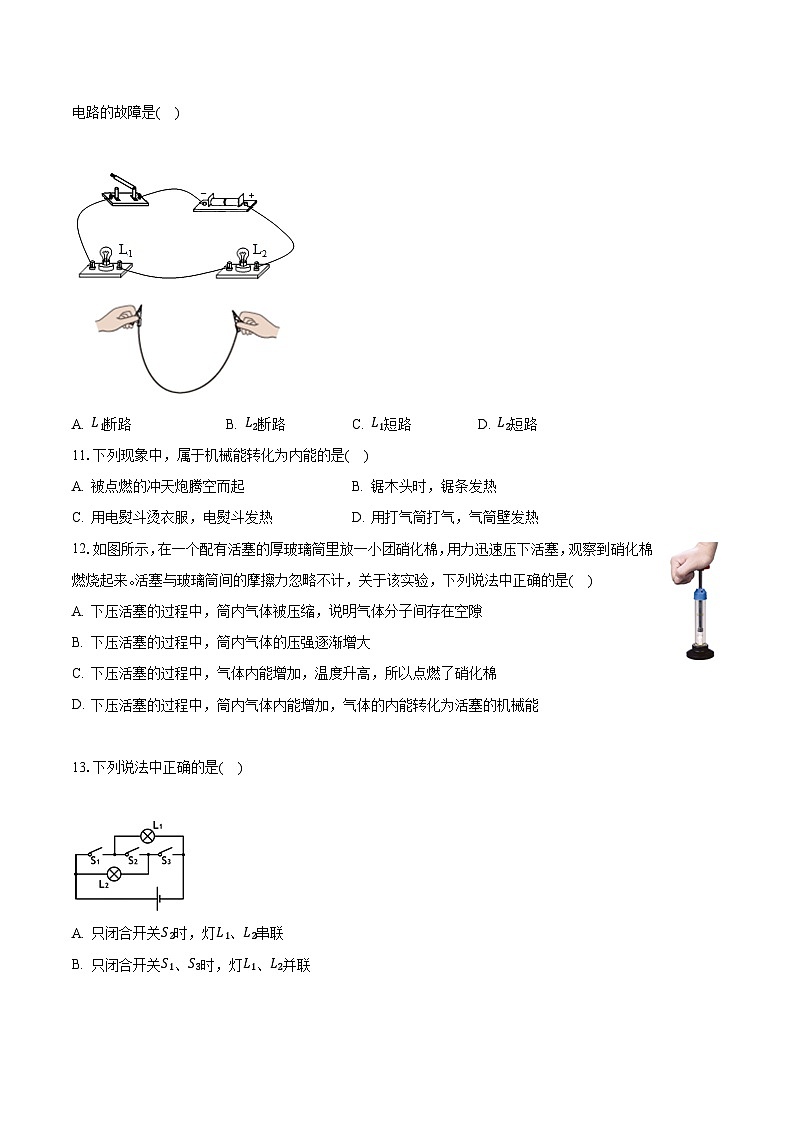

10.如图所示是小勇连接的实验电路,他检查导线连接无误后,闭合开关,发现灯泡、均不发光,于是他用一根导线来排查故障。当导线连接两端时两灯仍不发光,连接两端时发光、不发光。由此判断电路的故障是( )
A. 断路 B. 断路 C. 短路 D. 短路
11.下列现象中,属于机械能转化为内能的是( )
A. 被点燃的冲天炮腾空而起 B. 锯木头时,锯条发热
C. 用电熨斗烫衣服,电熨斗发热 D. 用打气筒打气,气筒壁发热
12.如图所示,在一个配有活塞的厚玻璃筒里放一小团硝化棉,用力迅速压下活塞,观察到硝化棉燃烧起来。活塞与玻璃筒间的摩擦力忽略不计,关于该实验,下列说法中正确的是( )
A. 下压活塞的过程中,筒内气体被压缩,说明气体分子间存在空隙
B. 下压活塞的过程中,筒内气体的压强逐渐增大
C. 下压活塞的过程中,气体内能增加,温度升高,所以点燃了硝化棉
D. 下压活塞的过程中,筒内气体内能增加,气体的内能转化为活塞的机械能
13.下列说法中正确的是( )
A. 只闭合开关时,灯、串联
B. 只闭合开关、时,灯、并联
C. 只闭合开关、时,灯、并联
D. 同时闭合开关、、时,会烧坏电源
14.在夏季,鲜花开遍城市的大街小巷,人们在街上散步时能闻到花香,这种物理现象叫做______,它说明了______。
15.用热水袋使身体变暖,是利用______的方法使人身体的内能增加;给自行车打气时,打气筒会发热,这是通过______的方法使打气筒的内能增加。
16.验电器的工作原理是______。如图所示,取两个相同的验电器和,使带正电,不带电,用带有绝缘柄的金属棒把和连接起来,则连接的瞬间,金属棒中的电流方向是______选填““或“”。注意发生定向移动的自由电荷是自由电子
17.人们通常用图形符号来表示生活中的一些电路元件,用______表示灯泡;用______表示电池。
18.某小型单缸四冲程汽油机飞轮的转速为,该汽油机每秒完成______ 个工作循环,活塞完成______ 个冲程。
19.如图为航母上简化的蒸汽弹射装置,能带动舰载机在两秒钟内达到起飞速度。气缸内蒸汽体积膨胀,对外做功,内能______填“增大”、“减少”或“不变”,推动活塞运动,使舰载机获得巨大的动能。此过程的能量转化方式类似于汽油机的______冲程。
20.某中学为学生供应开水,用锅炉将的水从加热到,燃烧了的无烟煤。水的比热容是,无烟煤的热值是。求:
锅炉内的水吸收的热量是多少?
无烟煤完全燃烧放出的热量是多少?
此锅炉的效率是多少?
21.琪琪同学利用如图甲所示的装置,探究“不同物质的吸热能力”
实验中,琪琪在两个相同的烧杯中装入______ 相同的水和花生油。并选择两个规格______ 填“相同”或“不同”的电加热器同时对两杯液体加热;
实验中,通过______ 填“升高的温度”或“加热时间”比较两种液体吸收热量的多少;这种物理研究方法叫做______ 填“控制变量”或“转换法”;
琪琪根据实验的数据绘制出了如图乙所示的图象,由于图象可知,加热时,物质的温度上升的更明显,说明的吸热能力______ 填“强”或“弱”,物质是______ 填“水”或“花生油”;
已知水的比热容是,由图象可知,花生油的比热容是______ 。
22.小王学习燃料的热值之后,自己设计一个实验来探究酒精和碎纸片的热值大小。
实验装置如图甲、乙所示,你认为图中横杆、温度计、铁圈、燃具四个器件的安装顺序是______由下而上由上而下。
为保证实验结论的可靠,以及方便比较,小王同学在实验中应让酒精和碎纸片的质量、两烧杯中水的质量、以及两个烧杯都应保持______。
实验数据记录如下表:
燃料 | 加热前水温 | 燃料燃尽时水温 | 燃料的热值 |
酒精 | |||
碎纸片 | ? |
根据表中数据,计算出碎纸片的热值是______。
通过实验得到的燃料热值与实际相比是偏______选填“大”或“小”,你认为出现这样情况的主要原因是:______。
23.请根据图甲电路图,连接好图乙实物电路。
24.根据图中的实物图画出相应的电路图,要求在图上标出元件名称。
25.蓬溪县城内将开通第四路公交车,在公交车性能测试中,让其在一段平直的公路上匀速行驶,受到的平均阻力是,消耗燃油假设燃油完全燃烧若燃油的密度,热值 ,求:
牵引力所做的功是多少?
燃油放出的热量是多少?
该公交车的热机效率是多少?
26.公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是一个开关。当乘客按下任何一个按钮时,驾驶台上的指示灯都发光,同时电铃响,提醒司机有人要下车。请把相应的电路图画在图的虚线框内。
答案和解析
1.【答案】
【解析】解:
A、橡胶、玻璃、空气都不容易导电,属于绝缘体,故A正确;
B、玻璃、干木材不容易导电,属于绝缘体;大地容易导电,属于导体,故B错;
C、塑料不容易导电,属于绝缘体;人体、石墨容易导电,属于导体,故C错;
D、食盐水溶液、铁丝、水容易导电,都属于导体,故D错。
故选:。
根据导电性的不同,材料可分为导体,半导体,绝缘体三大类,容易导电的物体叫导体,不容易导电的物体叫绝缘体,导电性能介于导体与绝缘体之间的叫半导体。
本题考查了导体和绝缘体的概念。对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆,不要死记硬背。如塑料,橡胶,陶瓷等常用来制作用电器的外壳,以防止触电,它们都是绝缘体;而电线芯用金属来做,因为金属容易导电,是导体。
2.【答案】
【解析】解:、一切物体在任何情况下,都有内能,故A错误、C正确;
B、机械能和内能是两种不同形式的能,它们之间没有关系,故B错误;
C、物体吸收热量,内能一定增加,温度不一定升高,如晶体熔化时吸热温度不变,内能增加,故D错误。
故选:。
一切物体都具有内能;
机械能和内能是两种不同形式的能量,它们之间没有关系;
物体的内能大小与物体质量、温度和状态等有关。
本题主要考查了学生对内能、热量、温度概念以及相互关系的理解,深入理解概念是解答的关键,属于基础题。
3.【答案】
【解析】解:、一个气阀打开,活塞向下运动,所以是吸气冲程;
B、两个气阀都关闭,活塞向上运动,所以是压缩冲程;
C、两个气阀都关闭,活塞向下运动,所以是做功冲程;
D、一个气阀打开,活塞向上运动,所以是排气冲程。
故选:。
汽油机的四个冲程是吸气、压缩、做功和排气冲程。吸气冲程进气阀打开,排气阀关闭,活塞向下运动;压缩冲程两个气阀都关闭,活塞向上运动;做功冲程两个气阀都关闭,活塞向下运动;排气冲程排气阀打开,进气阀关闭,活塞向上运动。
考查了内燃机的四个冲程的判断,解决此题需要结合内燃机的四个冲程工作特点进行分析解答。
4.【答案】
【解析】解:
、用塑料梳子梳头发时,塑料梳子与头发相互摩擦,发生了电荷的转移,从而使梳子和头发分别带上异种电荷而互相吸引,所以随着梳子飘起来,不是创造了电荷,故AC错误;
、头发带上同种电荷而互相排斥,所以头发越梳越蓬松,故B错误、D正确。
故选:。
摩擦起电的实质是电子在物体之间的转移,失去电子的带正电,得到电子的带负电;
电荷间的相互作用规律是:同种电荷相互排斥,异种电荷相互吸引。
本题考查了摩擦起电现象、摩擦起电的实质,同时还考查了电荷间的相互作用规律,属于基础性题目。
5.【答案】
【解析】解:因为玻璃和水接触在一起,并且玻璃分子和水分子间的距离在引力作用的范围内,故水分子和玻璃分子之间存在相互作用的引力,故向上拉玻璃板时,弹簧测力计的读数将变大,不是因为沾水,故ABC错、D正确。
故选:。
根据实验现象及分子动理论分子间存在相互作用的引力和斥力进行解答。
本题主要考查了学生对分子间的作用力的了解和应用,是一道基础题。
6.【答案】
【解析】解:宇宙飞船在下落,所以高度减小,则重力势能减小,所以、不符合题意;
宇宙飞船做匀速直线运动,所以速度不变,动能不变,所以不符合题意;
由于空气阻力作用,所以内能增大;
故选:.
解决此题的关键是要知道动能的大小跟质量和速度有关,重力势能的大小跟质量和高度有关,内能的大小跟阻力做功有关,利用排除法进行选择.
解决此类问题的关键是要知道各能量跟哪些因素有关,根据各因素的变化情况分析能量的变化情况.
7.【答案】
【解析】解:、开关也可以接在靠近电源负极的地方,没有必要一定接在靠近电源正极的地方,故A不正确;
、连接时可以从任意元件开始连接,从电源正、负极开始连接是为了避免遗漏,故BC不正确;
D、为了保护电路在连接电路的过程中,开关应断开,故D正确。
故选:。
本题考查了连接电路的注意事项,是一道基础题目。
8.【答案】
【解析】解:丝绸摩擦过的玻璃棒带正电荷,与丝绸摩擦过的玻璃棒排斥,
也带正电;
与相互吸引,
说明与的电荷不同带负电,或不带电.
与相排斥,
说明一定带电并且带负电,与的电荷相同,故D带负电.
与相吸引,
与带异种电荷或不带电;
由于带负电,所以带正电或不带电.
故选C.
A、、、四个轻质小球,从带电入手,结合与相吸引,与相排斥,与相吸引,利用电荷间作用规律来分析解决.
本题考查电荷间的相互作用,同种电荷相互排斥,异种电荷相互吸引.解决本题的关键是找准突破点所带的电荷的种类.
9.【答案】
【解析】【分析】
本题的关键是根据灯泡的工作条件确定开关的连接方式,然后根据串、并联的特点得出符合题意的电路图。
【解答】
根据题意可得,只有当“光控开关”、“声控开关”都闭合了灯才能亮,否则灯泡不亮;这说明声控开关和光控开关串联后共同控制灯泡,即用导线将各元件依次连接起来。故ABC不合题意,符合题意。
故选D。
10.【答案】
【解析】解:由图可知:与是串联电路,闭合开关,发现灯泡、均不发光,这说明电路出现了断路现象;
当导线连接两端时两灯仍不发光,这说明故障出现在除以外的部分;连接两端时发光、不发光,这说明电路是通路,所以故障是断路。
故选:。
用电器短路是指用一根导线将某个用电器的两端连接起来,被短路的用电器中无电流通过。但与导线串联的其它用电器若能工作,说明除被导线并联的部分电路外电路是导通的。
本题考查了学生在实验操作中用导线判断电路故障的方法。
11.【答案】
【解析】解:、冲天炮腾空而起,是内能转化为机械能,故A错误;
B、锯木头时,锯条克服摩擦做功,将机械能转化为内能,故B正确;
C、电熨斗发热,是电流做功,将电能转化为内能,故C错误;
D、用打气筒打气,气筒壁发热,是压缩空气做功,将机械能转化为内能,故D正确。
故选:。
做功和热传递都可以改变物体的内能,做功是能量的转化,热传递是能量的转移;
克服摩擦做功可以使机械能转化为内能,使物体的内能增加、温度升高;气体膨胀对外做功,气体的内能减小,转化为机械能。
本题的关键是明确做功的实质是能量的转化,物体对外做功是将内能转化为机械能,对物体做功是将机械能转化为内能。
12.【答案】
【解析】解:、下压活塞的过程中,筒内气体被压缩,是因为分子间有间隙,故A正确;
B、下压活塞的过程中,压缩玻璃筒内的气体,气体体积减小,气体的压强变大,故B正确;
、下压活塞时,活塞对筒内的空气做功,机械能转化为空气的内能,使气体的内能增加、温度升高,当温度升高达到棉花的着火点时,筒内棉花燃烧起来,故C正确,D错误。
故选:。
一切物质都是由分子或原子构成的,分子间有间隙;
做功可以使内能与机械能之间进行转化:对物体做功,物体内能会增加;物体对外做功,物体内能会减少。
此题结合实际情况考查了对分子运动论和改变物体内能方式的理解与应用情况,属于基础性题目。
13.【答案】
【解析】解:、只闭合开关时,两灯顺次连接,即灯、串联,故A正确;
B、只闭合开关、时,、并列连接,即灯、并联,故B正确;
C、只闭合开关、时,灯被短路,只有灯工作,故C错误;
D、同时闭合开关、、时,导线将电源两极直接连接起来,会造成电源短路,烧坏电源,故D正确。
故选:。
串联电路中电流只有一条路径,各用电器之间相互影响;并联电路中电流有多条流通路径,各个用电器之间互不影响,独立工作;
电源短路是指用导线将电源两极直接连接起来的电路。
本题主要考查对串并联电路连接特点的了解;以及电路的三种状态的掌握。
14.【答案】扩散;分子不停地做无规则运动
【解析】解:鲜花开遍城市的大街小巷,人们在街上散步时能闻到花香,这主要是因为芳香油分子在不停地做无规则运动的结果,这种现象是扩散现象。
故本题答案为:扩散,分子不停地做无规则运动。
要解答本题需掌握:扩散现象说明,一切物质的分子都在不停地做无规则运动。
本题主要考查学生对:扩散现象,即分子运动的了解和掌握,是一道基础题。
15.【答案】热传递 做功
【解析】解:热水袋取暖,热水的内能转移到人的身体上,属于热传递的方式;打气筒压缩空气做功以及和筒璧摩擦生热,导致打气筒内能增加,是通过做功的方法增加了物体的内能。
故答案为:热传递、做功。
改变物体内能的方式有做功和热传递两种,热传递是内能的转移过程,做功是机械能和内能的转化过程,并且这两种方式是等效的。
做功和热传递是改变物体内能的两种方法,是等效的,但有着本质的区别:做功是能量转化的过程,是其他形式能和内能的转化过程;热传递是能量的转移过程,是内能从一个物体转移到另一个物体上的过程。
16.【答案】同种电荷相互排斥
【解析】解:验电器的工作原理是同种电荷相互排斥;
带正电是因为缺少电子;不带电,用一根带有绝缘柄的金属棒把、连接起来,自由电子会由到发生定向移动,而自由电子的定向移动方向与电流方向相反,所以金属棒中的电流方向由到。
故答案为:同种电荷相互排斥;。
验电器的原理是同种电荷相互排斥;
电荷的定向移动形成电流;其中规定正电荷移动的方向为电流的方向,自由电子的定向移动方向与电流方向相反。
明确形成电流的条件和电流方向的规定,是解答此题的关键。
17.【答案】
【解析】解:电灯的符号是;电池的符号是。
故答案为:;。
根据电路中各元件的符号进行填写。
本题考查电路元件的符号,比较简单。
18.【答案】
【解析】解:由飞轮转速是,可知每秒飞轮转动圈,汽油机每个工作循环,完成个冲程,飞轮转动圈,对外做功次,可知,汽油机每秒完成个工作循环,活塞完成个冲程。
故答案为:;。
由飞轮转速可求出每秒飞轮转动的圈数,再利用汽油机每个工作循环,完成个冲程,飞轮转动圈,对外做功次可得出结论。
本题主要考查汽油机的工作过程,熟练掌握油机每个工作循环,完成个冲程,飞轮转动圈,对外做功次是解题的关键。
19.【答案】减少 做功
【解析】解:
气缸内蒸汽体积膨胀,对外做功,内能减少,推动活塞运动,使舰载机获得巨大的动能,此过程的能量转化方式类似于汽油机的做功冲程,都是将内能转化为机械能。
故答案为:减少;做功。
物体对外界做功,物体的内能减小,温度降低;
热机的压缩冲程中机械能转化为内能;做功冲程中内能转化为机械能。
本题考查了做功改变内能在生活中的应用实例,同时考查了汽油机不同冲程中的能量转化。
20.【答案】解:锅炉内的水吸收的热量:;
无烟煤完全燃烧放出的热量:;
此锅炉的效率:。
答:锅炉内的水吸收的热量是;
无烟煤完全燃烧放出的热量是;
此锅炉的效率是。
【解析】知道水的质量、比热容、初温和末温,利用求出锅炉内的水吸收的热量;
利用计算出无烟煤完全燃烧放出的热量;
利用效率公式求出锅炉的效率。
本题考查吸热公式、燃料完全燃烧放热公式以及效率公式的应用,是一道热学常考题。
21.【答案】质量 相同 加热时间 转换法 弱 水
【解析】解:探究“不同物质的吸热能力”时,需要控制两种液体的质量相同;实验中用同样的加热器,相同时间内放出的热量才相同,物质吸收的热量才会相同,故用同样的加热器的目的是在相同的时间里供给的热量相同;
实验中,是通过比较加热时间来间接反映煤油和水所吸收的热量;这是转换法的应用;
由于图象可知,加热时,物质的温度上升的更明显,说明的吸热能力弱,由于加热时间相同,则吸收的热量是相同的;水的吸热能力是最大的,故是水;
由图可知,加热时间相同,花生油升高的温度时;水升高的温度时,根据公式可知,在液体质量相同,吸收热量相同时,比热容的大小与升高的温度成反比,则花生油的比热容为:。
故答案为:质量;相同;加热时间;转换法; 弱;水;。
实验中需要控制液体的质量是相同的;探究物质的吸热性能大小时,必须控制物质吸收的热量相等,因此实验中选用了两个相同的电加热器;
我们使用相同的加热器通过加热时间的长短来比较吸热多少,这种方法叫转化法;
不同液体吸收相同热量时,温度变化快的,吸热能力小;用相同的加热器加热,相同时间内吸收的热量是相同的;
加热时间相同,根据液体升高的温度,利用求出花生油的比热容。
本实验有两个关键点:一是加热时间的长短说明水和煤油吸收热量的多少,二是用好控制变量法。注意利用好将吸收的热量转化为通电时间的长短,也考查了学生对图象的分析和理解。
22.【答案】由下而上 相等或相同 小 有热散失,燃料燃烧放出的热量没有全部被水吸收
【解析】解:四个器件的安装顺序是由下而上;
为了比较相同质量的酒精和碎纸片燃烧放出热量的多少,必须控制二者的质量相等、烧杯内水的质量相等、两个烧杯相同;
相同质量的酒精和碎纸片燃烧放热,酒精燃烧放出的热量可以将水的温度升高,碎纸片燃烧放出的热量可以将水的温度升高,可见酒精的热值是碎纸片的倍,所以碎纸片的热值为;
因为烧杯、空气也吸收热量,并且燃料不可能完全燃烧,所以测得的热值会偏小。
故答案为:由下而上;
相等或相同;
;
小;烧杯、空气也吸收热量,并且燃料不可能完全燃烧。
组装实验器材的顺序为:由下到上,由左到右。
本实验是用燃烧酒精和碎纸片放出的热量加热烧杯内的水,通过水温度的变化,比较水吸热的多少,从而得出碎纸片的热值与酒精热值的大小关系,再计算出碎纸片的热值,因此要控制变量酒精和碎纸片的质量、两烧杯中水的质量、以及两个烧杯相等或相同。
通过水温度的变化值得出水吸热的大小关系,也就知道燃烧酒精和碎纸片放出热量的关系,又知道燃烧的质量相同,据此得出热值关系,求出碎纸片的热值。
有两个原因,一是“烧杯、空气也吸收热量”,二是“燃料不可能完全燃烧”
用相同质量的酒精和碎纸片燃烧加热水,通过水温的变化比较水吸热多少,通过水吸热多少比较放热多少,从而得出相同质量的酒精和碎纸片燃烧放热多少,即比热容的大小,较难理解
23.【答案】
【解析】【分析】
本考查实物的电路的连接,先分析用电器之间的连接方式以及开关的作用,然后根据电路图将实物电路连接起来。
会识别串并联电路以及开关在电路中的作用,会根据电路图连接出正确的实物图,在连接过程中,注意各元件的次序,导线不能交叉。
【解答】
由图知,两灯泡并联,开关与灯串联,开关串联在干路中,且靠近电源的正极,电路图如图所示;
。
24.【答案】解:由图可知,电流从正极出发,经开关后开始分支,一支经开关、灯泡;另一支经灯泡、开关,然后两支汇合共同回到电源负极。如图所示:
【解析】由实物图可知,两灯泡并联,开关控制整个电路,控制,控制,根据实物图完成电路图即可。
本题考查根据实物图画电路图,关键是知道电路中各个用电器的连接情况,画电路图是初中物理的重点也是难点。
25.【答案】解:
专用车匀速行驶,则,
牵引力所做的功:
;
消耗燃油的质量:
,
燃油完全燃烧放出的热量:
;
该专用车的热机效率:
;
答:专用车牵引力所做的功是。
燃油放出的热量是。
该专用车的热机效率是。
【解析】专用车匀速运动,车受到的牵引力和阻力为一对平衡力,知道阻力可求牵引力大小;又知道车行驶的路程,利用求专用车牵引力所做的功有用能量;
已知燃油的热值和燃油的质量,利用燃料完全燃烧放热公式求燃油放出的热量总能量;
利用效率公式求该专用车的热机效率。
本题涉及的物理知识多,有力学知识力的平衡、力做功,热学知识热量的计算以及效率等知识点,学生要熟练掌握物理公式,并灵活的运用到计算中去。
26.【答案】
【解析】【分析】
根据“当乘客按下任一按钮,驾驶台上的指示灯发光,同时电铃响”结合串并联电路特点判断两个开关的连接方式,然后连接电路图。
根据题意得出两开关的连接方式是解答本题的关键,解决此类问题要抓住题干中有用的信息,即电路元件是否可以独立工作并联,还是相互影响串联。
【解答】
当乘客按下任何一个按钮时,驾驶台上的指示灯发光,同时电铃响,说明这两个开关可以独立工作、互不影响即为并联,且电铃和指示灯串联在干路上,如图所示:
。
