电为我们工作，大多是电荷在电路中流动时完成的。什么是电路？电路是有哪些部分组成的呢？

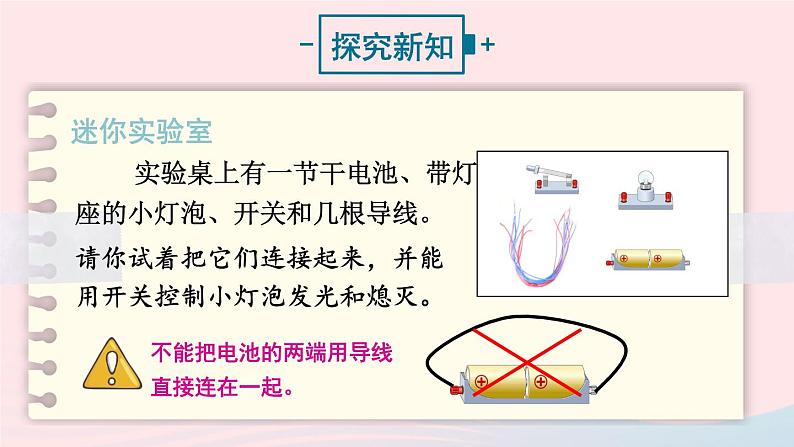

实验桌上有一节干电池、带灯座的小灯泡、开关和几根导线。
请你试着把它们连接起来，并能用开关控制小灯泡发光和熄灭。

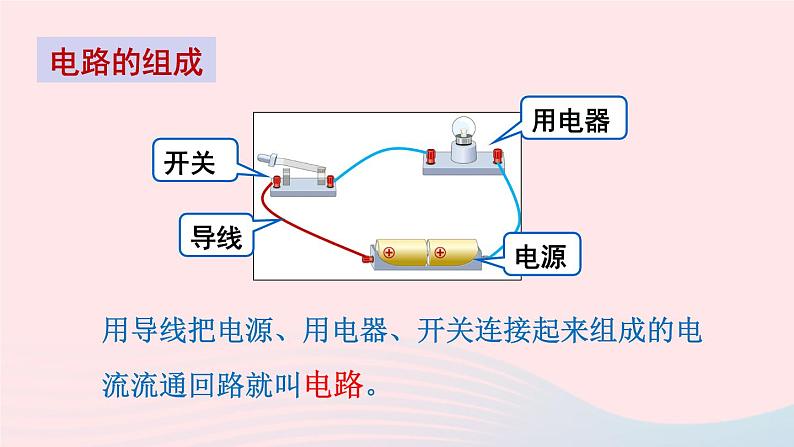

用导线把电源、用电器、开关连接起来组成的电流流通回路就叫电路。

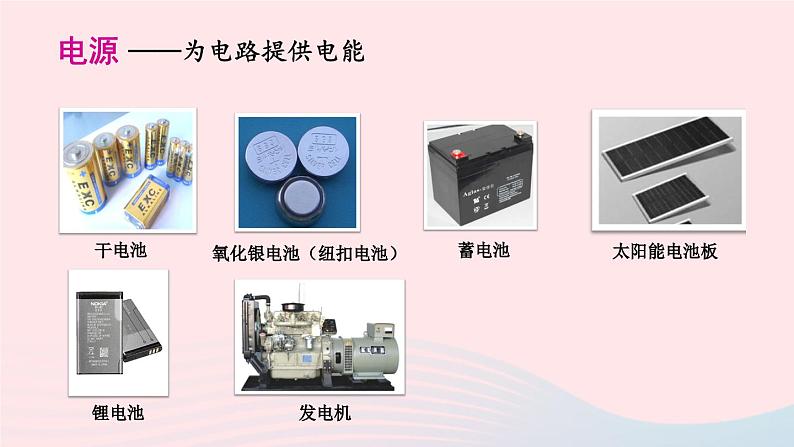

电池有正、负两极。在电路中，电池的正极用符号“＋”表示，负极用符号“－”来表示。
在连接用电器和电源时，一定要注意观察电源和用电器“极”性的标示，做到用电器标有“＋”的位置与电源正极相连，标有“－”的位置与电源负极相连。
——消耗电能来工作的装置
实际电路有的简单，但大多数都很复杂。一台小收音机的电路中也有几十个电路元件；计算机电路更是像个迷宫，连接着千万甚至亿个电路元件。
一块小小的芯片是利用高科技将许多电路元件集成一起的集成电路。
不论集成电路如何复杂，它们仍然是由基本电路构成的。
闭合开关后，小灯泡发光，电路中就会产生电流。
电荷的定向移动形成电流
物理学规定，正电荷定向移动的方向为电流的方向。
电源接入电路时，电流总是从电源的正极流出，经过导线、开关、用电器流入电源的负极。
在电源外部,电流的方向是从电源的正极流向负极；在电源内部,电流的方向是从电源的负极流向正极。
注意在描述电路中的电流方向时要指明是电源的内部还是外部。
电路中有电流，能供用电器工作
如断开开关、导线松脱、电灯等用电器烧坏等
开路时，电路中还有电流吗？
——不经过用电器而直接用导线将电源两极连通的电路
电路会有极大的电流，可能会把电源烧坏，一般这种情况是绝对不允许的。
1. 用规定的符号表示电路的连接情况的图叫电路图。
画成长方形，横平竖直元件符号不能画在角落
请画出以下电路的电路图。
1.电路的组成：用导线把电源、用电器、开关连接起来组成的电流流通回路。
电流的形成：电荷的定向移动。
电流的方向：物理学规定，正电荷定向移动的方向为电流的方向。
短路：不经过用电器而直接用导线将电源两极连通的电路
4.电路图：用规定的符号表示电路的连接情况的图
1. 电路中有持续电流的条件是（ ）A.电路中必须有电源B.电路是闭合的C.电路中有电源，且有用电器D.电路中有电源，且电路闭合
2. 物理学上，把______________移动的方向规定为电流的方向。电源接入电路，在电源外部，电流总是从电源的_____极流出，经导线、用电器等流入电源的_____极。
3. 电路有三种状态：处处连通的电路叫______；某处断开的电路叫________；_______时电流很大，很可能会烧坏电源。
4. 如图所示的电路中，当开关S1，S2断开时，电路处于_______状态；当开关S1闭合、S2断开时，电路处于_______状态；当开关S1、S2都闭合时，电路处于_______状态。
