期中模拟卷01（重庆）-2023-2024学年九年级物理上学期期中模拟考试试题（含答案及答题卡）

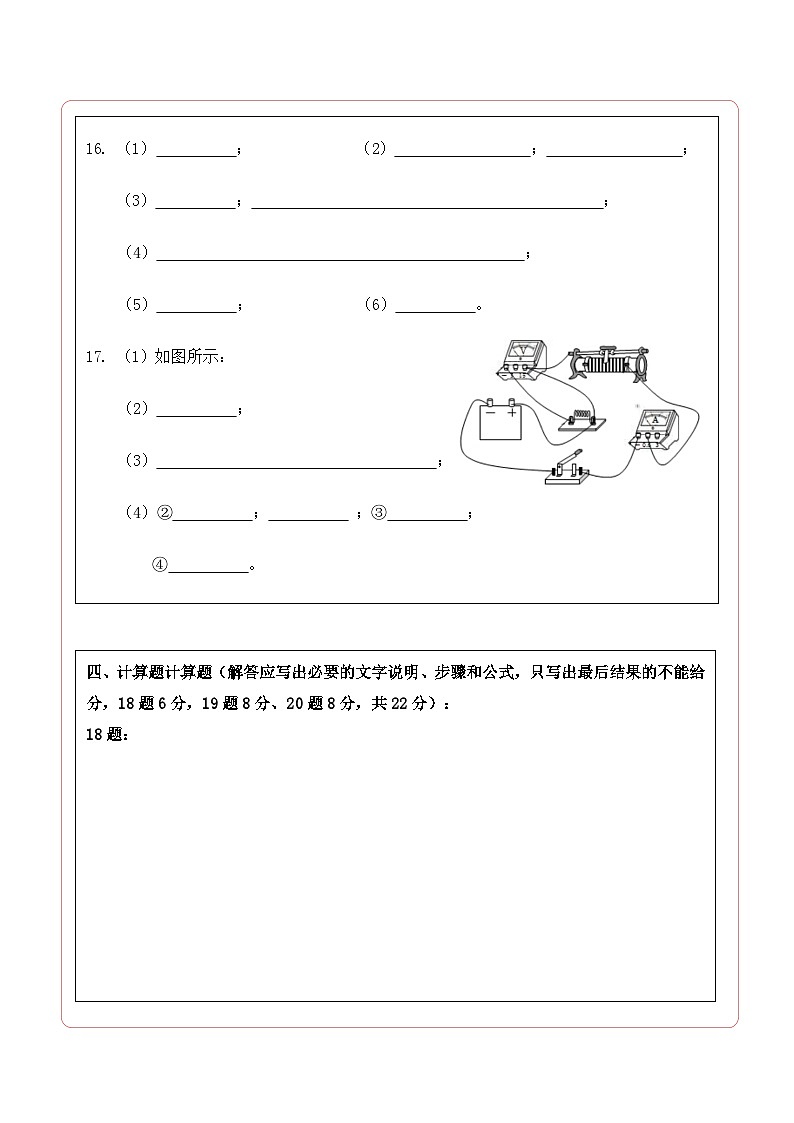

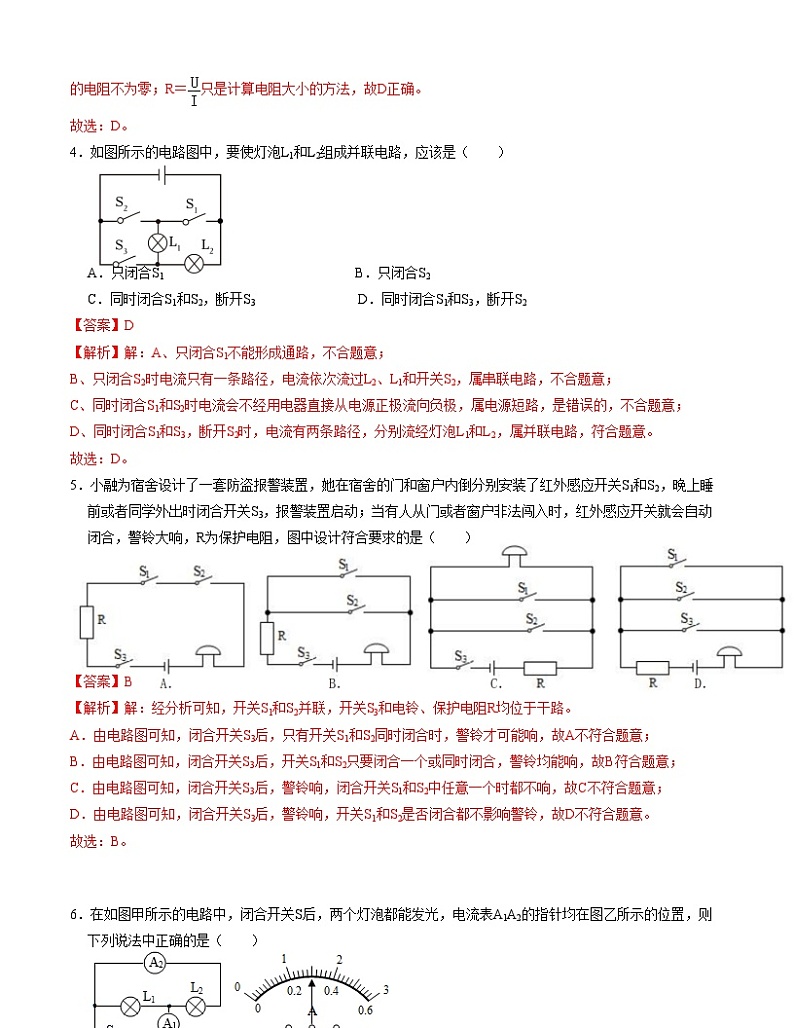

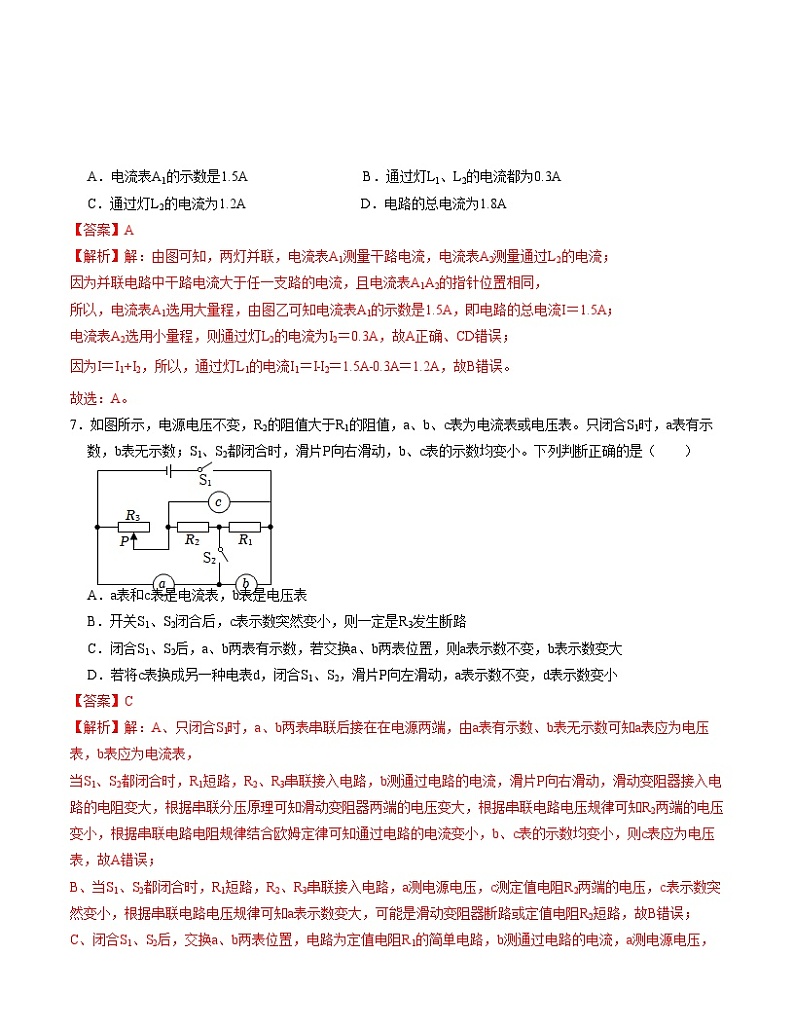

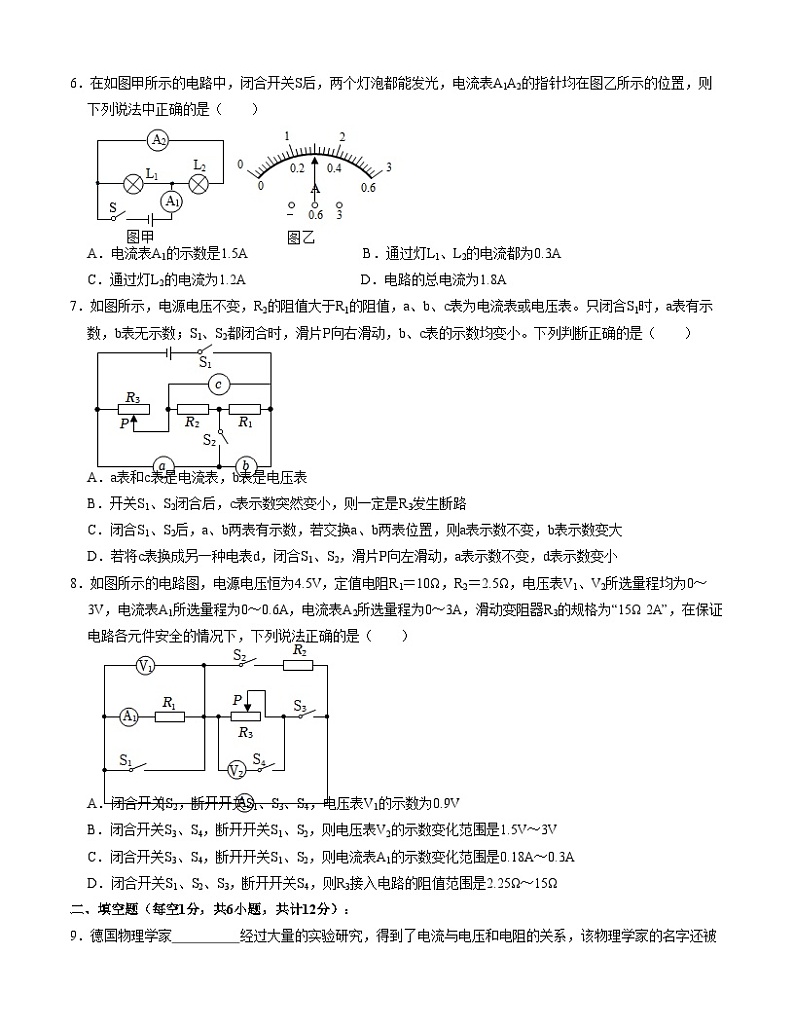

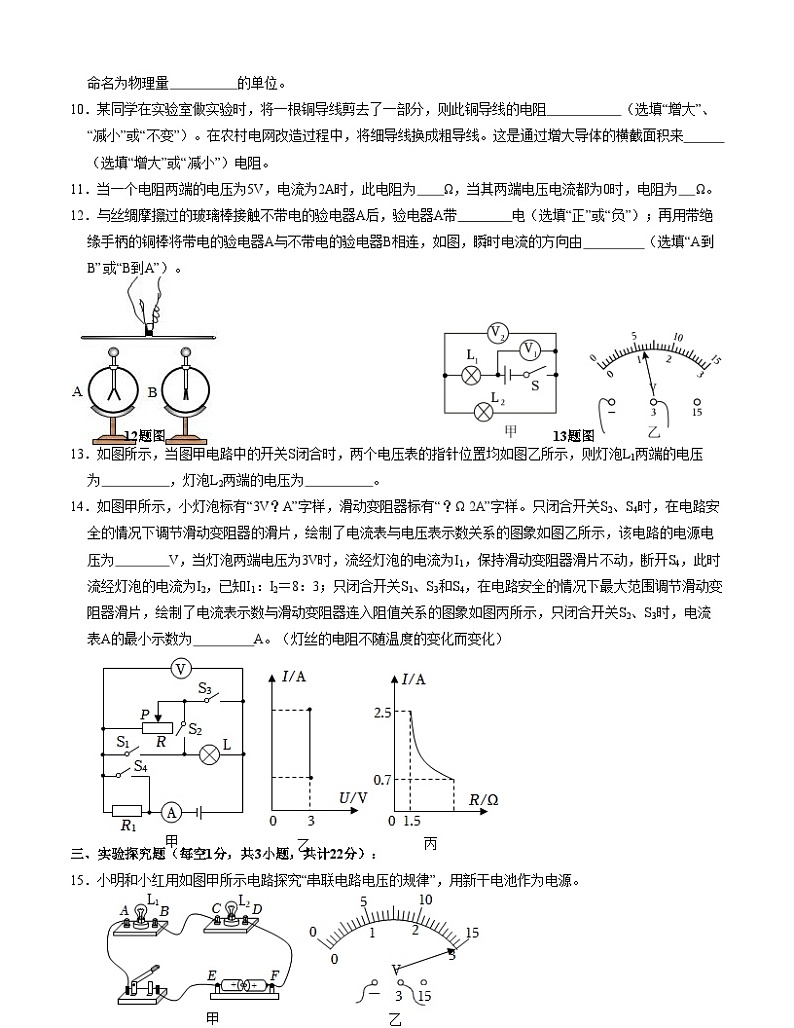

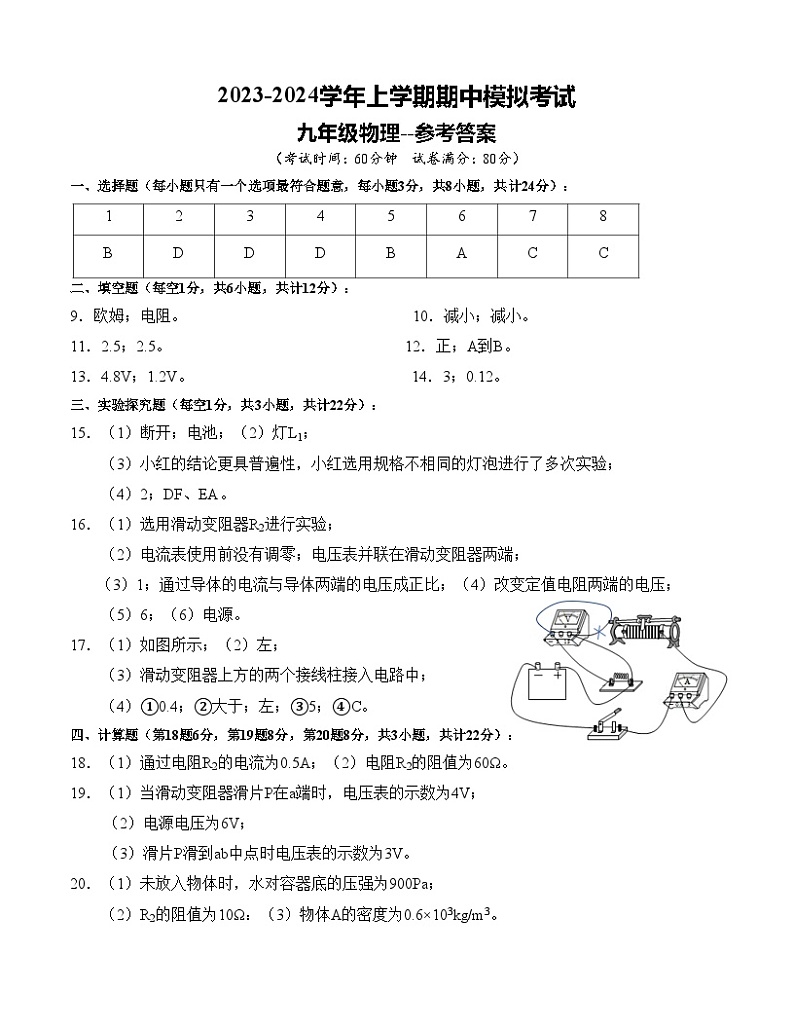

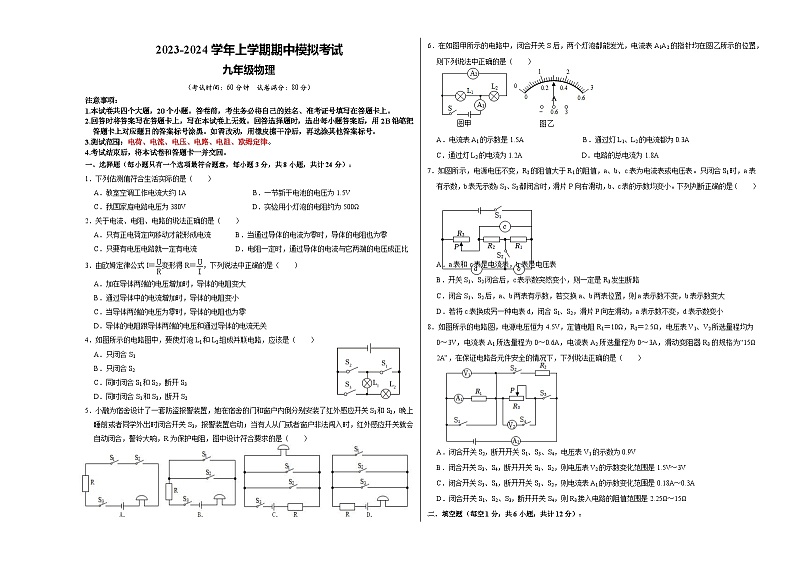

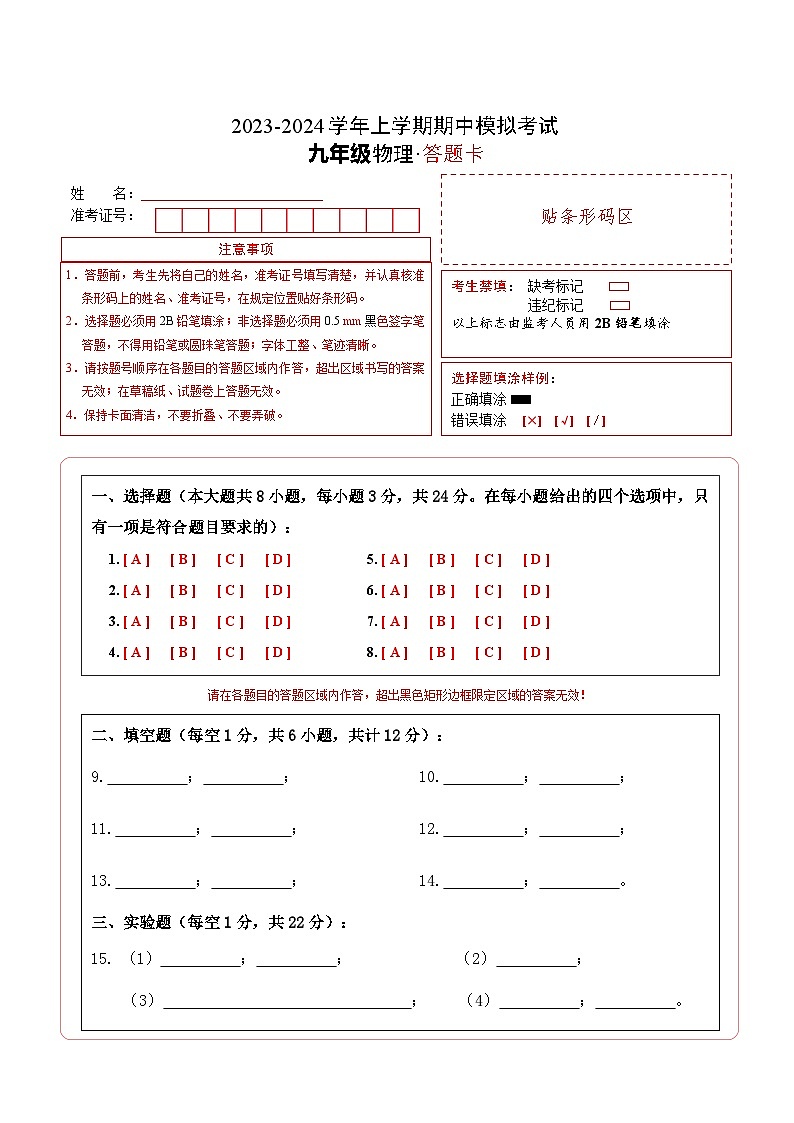

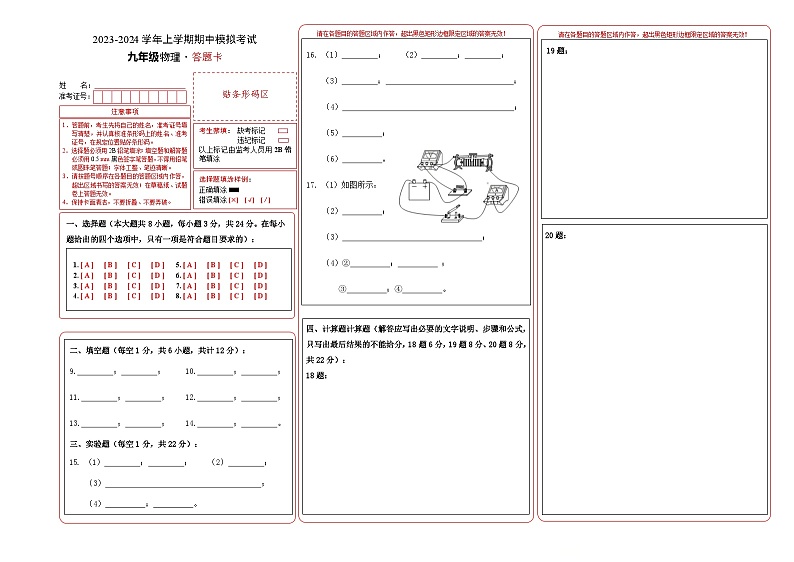

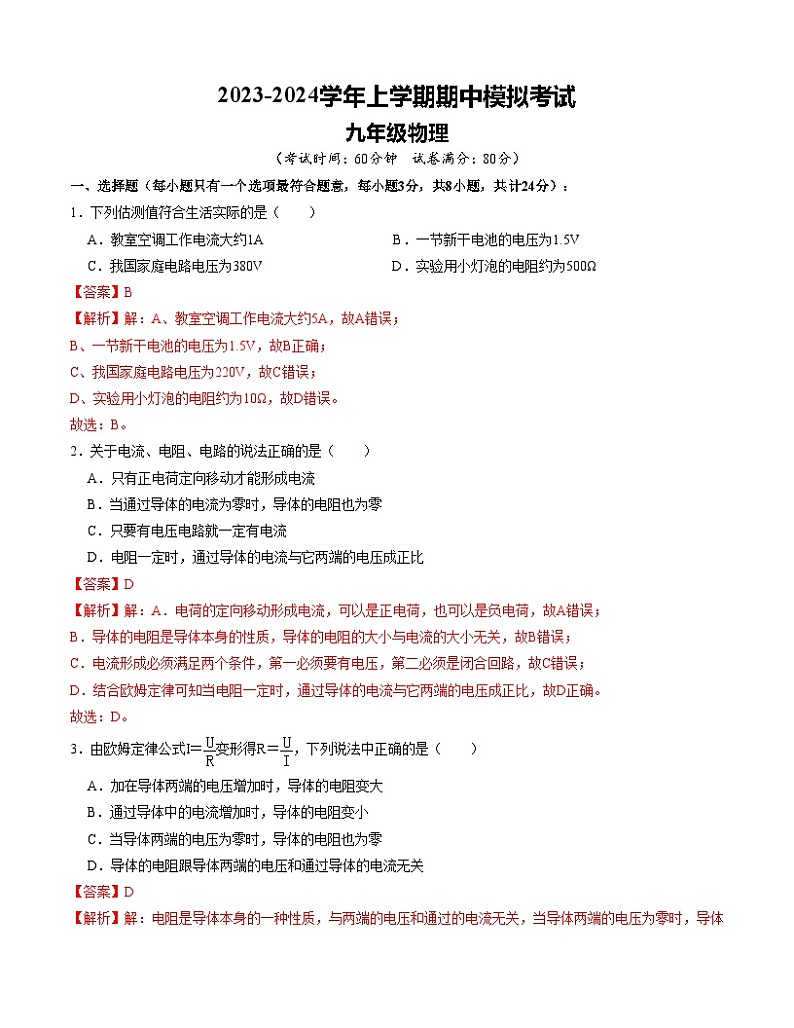

这是一份期中模拟卷01（重庆）-2023-2024学年九年级物理上学期期中模拟考试试题（含答案及答题卡），文件包含期中模拟卷01全解全析docx、期中模拟卷01参考答案docx、期中模拟卷01答题卡A3版docx、期中模拟卷01答题卡A4版docx、期中模拟卷01考试版A3docx、期中模拟卷01考试版A4docx等6份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。

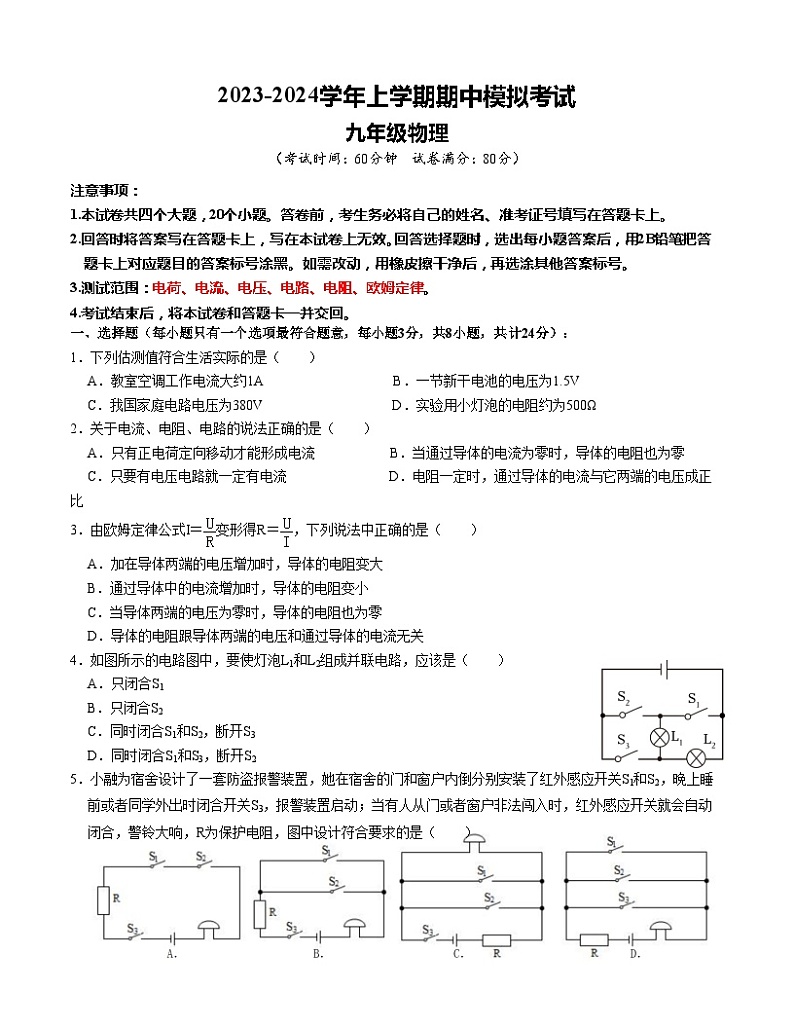

2023-2024学年上学期期中模拟考试九年级物理（考试时间：60分钟  试卷满分：80分）注意事项：1.本试卷共四个大题，20个小题。答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。2.回答时将答案写在答题卡上，写在本试卷上无效。回答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。3.测试范围：电荷、电流、电压、电路、电阻、欧姆定律。4.考试结束后，将本试卷和答题卡一并交回。一、选择题（每小题只有一个选项最符合题意，每小题3分，共8小题，共计24分）：1．下列估测值符合生活实际的是（　　）A．教室空调工作电流大约1A                   B．一节新干电池的电压为1.5VC．我国家庭电路电压为380V                   D．实验用小灯泡的电阻约为500Ω2．关于电流、电阻、电路的说法正确的是（　　）A．只有正电荷定向移动才能形成电流           B．当通过导体的电流为零时，导体的电阻也为零C．只要有电压电路就一定有电流               D．电阻一定时，通过导体的电流与它两端的电压成正比3．由欧姆定律公式I＝变形得R＝，下列说法中正确的是（　　）A．加在导体两端的电压增加时，导体的电阻变大B．通过导体中的电流增加时，导体的电阻变小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关4．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（　　）A．只闭合S1B．只闭合S2C．同时闭合S1和S2，断开S3D．同时闭合S1和S3，断开S25．小融为宿舍设计了一套防盗报警装置，她在宿舍的门和窗户内倒分别安装了红外感应开关S1和S2，晚上睡前或者同学外出时闭合开关S3，报警装置启动；当有人从门或者窗户非法闯入时，红外感应开关就会自动闭合，警铃大响，R为保护电阻，图中设计符合要求的是（　　）    6．在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1A2的指针均在图乙所示的位置，则下列说法中正确的是（　　）     A．电流表A1的示数是1.5A                 B．通过灯L1、L2的电流都为0.3AC．通过灯L2的电流为1.2A                 D．电路的总电流为1.8A7．如图所示，电源电压不变，R2的阻值大于R1的阻值，a、b、c表为电流表或电压表。只闭合S1时，a表有示数，b表无示数；S1、S2都闭合时，滑片P向右滑动，b、c表的示数均变小。下列判断正确的是（　　）     A．a表和c表是电流表，b表是电压表B．开关S1、S2闭合后，c表示数突然变小，则一定是R3发生断路C．闭合S1、S2后，a、b两表有示数，若交换a、b两表位置，则a表示数不变，b表示数变大D．若将c表换成另一种电表d，闭合S1、S2，滑片P向左滑动，a表示数不变，d表示数变小8．如图所示的电路图，电源电压恒为4.5V，定值电阻R1＝10Ω，R2＝2.5Ω，电压表V1、V2所选量程均为0～3V，电流表A1所选量程为0～0.6A，电流表A2所选量程为0～3A，滑动变阻器R3的规格为“15Ω 2A”，在保证电路各元件安全的情况下，下列说法正确的是（　　）      A．闭合开关S2，断开开关S1、S3、S4，电压表V1的示数为0.9VB．闭合开关S3、S4，断开开关S1、S2，则电压表V2的示数变化范围是1.5V～3VC．闭合开关S3、S4，断开开关S1、S2，则电流表A1的示数变化范围是0.18A～0.3AD．闭合开关S1、S2、S3，断开开关S4，则R3接入电路的阻值范围是2.25Ω～15Ω二、填空题（每空1分，共6小题，共计12分）：9．德国物理学家　      　经过大量的实验研究，得到了电流与电压和电阻的关系，该物理学家的名字还被命名为物理量　      　的单位。10．某同学在实验室做实验时，将一根铜导线剪去了一部分，则此铜导线的电阻　       　（选填“增大”、“减小”或“不变”）。在农村电网改造过程中，将细导线换成粗导线。这是通过增大导体的横截面积来　      　（选填“增大”或“减小”）电阻。11．当一个电阻两端的电压为5V，电流为2A时，此电阻为　　Ω，当其两端电压电流都为0时，电阻为　 Ω。12．与丝绸摩擦过的玻璃棒接触不带电的验电器A后，验电器A带　    　电（选填“正”或“负”）；再用带绝缘手柄的铜棒将带电的验电器A与不带电的验电器B相连，如图，瞬时电流的方向由　     　（选填“A到B”或“B到A”）。         12题图                                                         13题图13．如图所示，当图甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示，则灯泡L1两端的电压为　      　，灯泡L2两端的电压为　      　。14．如图甲所示，小灯泡标有“3V？A”字样，滑动变阻器标有“？Ω 2A”字样。只闭合开关S2、S4时，在电路安全的情况下调节滑动变阻器的滑片，绘制了电流表与电压表示数关系的图象如图乙所示，该电路的电源电压为　    　V，当灯泡两端电压为3V时，流经灯泡的电流为I1，保持滑动变阻器滑片不动，断开S4，此时流经灯泡的电流为I2，已知I1：I2＝8：3；只闭合开关S1、S3和S4，在电路安全的情况下最大范围调节滑动变阻器滑片，绘制了电流表示数与滑动变阻器连入阻值关系的图象如图丙所示，只闭合开关S2、S3时，电流表A的最小示数为　     　A。（灯丝的电阻不随温度的变化而变化）        三、实验探究题（每空1分，共3小题，共计22分）：15．小明和小红用如图甲所示电路探究“串联电路电压的规律”，用新干电池作为电源。     （1）接线时，开关应处于　    　（选填“断开”或“闭合”）状态；小明检查电路时发现　    　（选填“电池”“开关”或“灯座”）安装错误。（2）正确安装后，闭合开关，两灯均不发光，小明用电压表试接 A、B接线柱，发现指针偏转情况如图乙所示，则可判断　      　发生了断（开）路。（3）排除故障后，小明选用两只小灯泡，只通过增加电池进行多次实验；小红仅更换小灯泡进行多次实验。他们将电压表接在不同位置进行测量，实验记录如下表。小明认为：误差允许范围内，串联电路中各用电器两端电压相等且电压之和等于电源电压；小红认为：串联电路中各用电器两端电压之和等于电源电压。请判断谁的观点更具普遍性并说明理由：　                                  　。      （4）对比两表，从小明的第　      　次实验记录发现，两人使用的电池数量相同，测得的电源电压却不相等。请你分析：两人所测电源电压的差值对应电路中哪些部分的电压？　 　（用图中字母表示）。16．媛媛和超超利用如图所示的电路“探究电流与电压的关系”，所选择的器材有学生电源，5Ω、10Ω、15Ω、20Ω的定值电阻各一只，滑动变阻器R1（30Ω 1A）、滑动变阻器R2（300Ω 1A）、电压表、电流表、开关各一只，导线若干。    （1）媛媛正确连接并排除故障后，闭合开关，电流表和电压表示数很小，移动滑片，最初一段时间内电流表和电压表示数几乎不变，则可能的原因是：　                                       　。（2）超超实验中记录的实验数据如表所示，根据数据可知，超超在实验前的操作过程中存在的问题是　                      　，在连线时存在的问题是：　                         　。（3）老师看到超超的实验数据后，发现第　       次的实验数据是伪造的，排除伪造数据后可以得到结论：当电阻一定时，　                                               　。实验次数12345电压/V5.04.03.02.01.0电流/A0.120.220.320.420.52（4）超超实验中滑动变阻器的作用除保护电路外，还有 　                              　的作用。（5）超超实验中的电源电压为　    　V。（6）实验完成后，断开开关，先拆掉　      　两端的导线。（选填“电源”或“R”）17．在“探究通过导体的电流与电阻关系”的实验中，小美利用可调电源（可调为2V、3V、5V、6V）、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω）、滑动变阻器（20Ω 0.5A）、电压表、电流表、开关以及若干导线做了如下实验：      （1）他根据图甲所示电路图连接成了图乙所示的实物电路，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线。（连线不要交叉）（2）改正图乙电路后，闭合开关前，滑动变阻器的滑片应置于最　    　端（选填“左”或“右”）。（3）正确连接电路后，闭合开关，小美发现电流表和电压表都有较大示数，移动滑片，两表的示数均不变，则电路中的故障可能是：　                                                  　。（4）排除故障后，连好电路，小美将电源电压调为6V。①小美接入10Ω的定值电阻后，移动滑片，电流表示数如图丙所示，记录此时电流表示数为　 　A。②小美保持滑动变阻器滑片位置不变，将10Ω的定值电阻换为15Ω的定值电阻后，闭合开关，电流表的示数会　     　0.26A（选填“大于”、“小于”或“等于”），此时可将滑动移动变阻器的滑片向　       　（选填“左”或“右”），直到电压表示数回到原来值。③实验中，小美发现当5个定值电阻中的某个电阻接入电路时，实验无法完成，这个定值电阻的阻值为　    　Ω。④为了顺利完成5次实验，小美将电流表调至0～3A量程，并更换部分器材，下列方案可行的有　 　。A.将可调电源电压的值设为5V，其余不变B.将电压表控制不变的电压值U0设在2.5V～3.6V范围内，其余不变C.滑动变阻器调整为“15Ω 1A”，其余不变D.将30Ω的定值电阻更换为25Ω的定值电阻，其余不变四、计算题（第18题6分，第19题8分，第20题8分，共3小题，共计22分）：18．如图所示电路中，电源电压恒为30V，电阻R1为15Ω，同时闭合开关S1、S2时，电流表的示数为2.5A。求：（1）通过电阻R2的电流；（2）电阻R2的阻值。   19．如图甲所示，电源电压保持不变，R1＝10Ω．当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中的线段AB表示。求：（1）当滑动变阻器滑片P在a端时，电压表的示数；（2）电源电压；（3）滑片P滑到ab中点时电压表的示数   20．一力敏电阻通过轻质细杆与圆柱形物体A连接，力敏电阻所在电路图如图甲虚线框所示，其中电源电压为10V。R2为定值电阻。研究所得力敏电阻R1的阻值与所受力大小之间的关系如图乙所示。现将物体A缓慢放入高15cm，底面积为40cm2的圆柱形容器中，容器内装有深度为9cm的水。还未进入水中时，电流表示数I0＝0.2A。当物体A一半体积浸入液体中时，电流为I1＝0.4A。在物体缓慢下降到完全浸没过程中，发现电流先增大后减小，且此过程中电流表最大示数为I2＝0.5A（整个过程水未溢出，细杆足够长，g取10N/kg）。求：（1）未放入物体时，水对容器底的压强；（2）R2的阻值；（3）物体A的密度。
