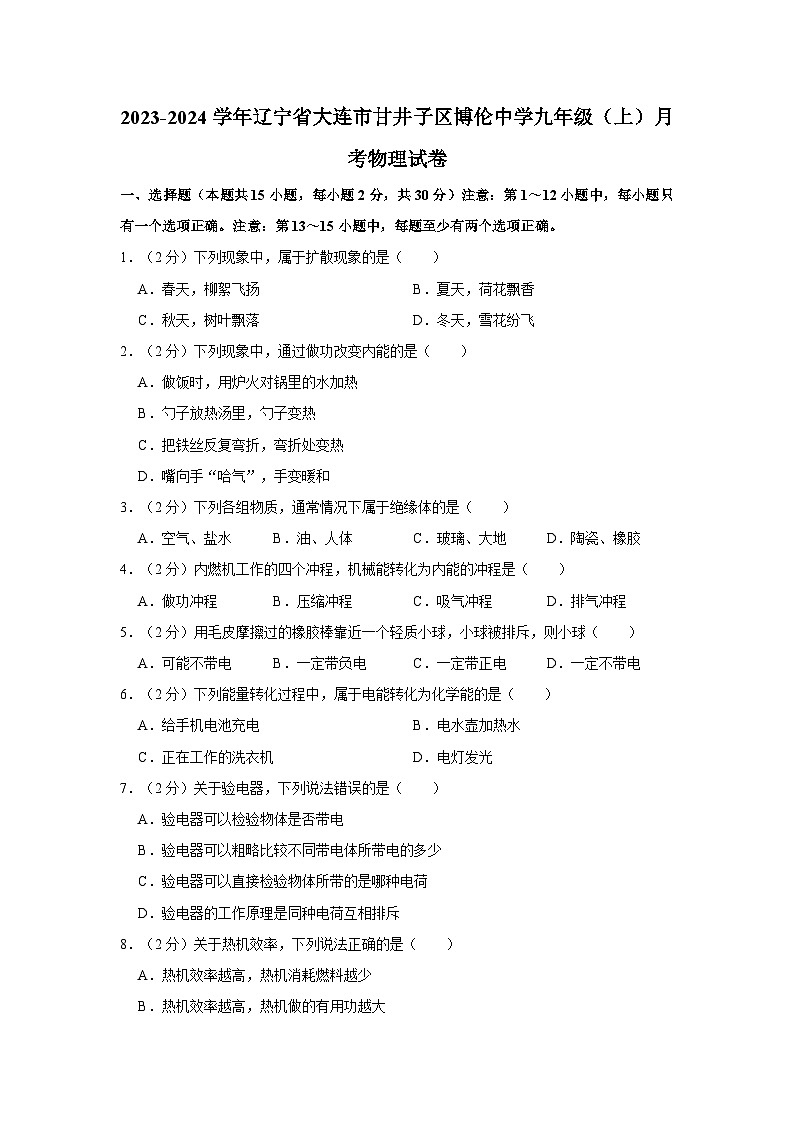

2023-2024学年辽宁省大连市甘井子区博伦中学九年级（上）月考物理试卷
一、选择题（本题共15小题，每小题2分，共30分）注意：第1～12小题中，每小题只有一个选项正确。注意：第13～15小题中，每题至少有两个选项正确。
1．（2分）下列现象中，属于扩散现象的是（　　）
A．春天，柳絮飞扬 B．夏天，荷花飘香
C．秋天，树叶飘落 D．冬天，雪花纷飞
2．（2分）下列现象中，通过做功改变内能的是（　　）
A．做饭时，用炉火对锅里的水加热
B．勺子放热汤里，勺子变热
C．把铁丝反复弯折，弯折处变热
D．嘴向手“哈气”，手变暖和
3．（2分）下列各组物质，通常情况下属于绝缘体的是（　　）
A．空气、盐水 B．油、人体 C．玻璃、大地 D．陶瓷、橡胶
4．（2分）内燃机工作的四个冲程，机械能转化为内能的冲程是（　　）
A．做功冲程 B．压缩冲程 C．吸气冲程 D．排气冲程
5．（2分）用毛皮摩擦过的橡胶棒靠近一个轻质小球，小球被排斥，则小球（　　）
A．可能不带电 B．一定带负电 C．一定带正电 D．一定不带电
6．（2分）下列能量转化过程中，属于电能转化为化学能的是（　　）
A．给手机电池充电 B．电水壶加热水
C．正在工作的洗衣机 D．电灯发光
7．（2分）关于验电器，下列说法错误的是（　　）
A．验电器可以检验物体是否带电
B．验电器可以粗略比较不同带电体所带电的多少
C．验电器可以直接检验物体所带的是哪种电荷
D．验电器的工作原理是同种电荷互相排斥
8．（2分）关于热机效率，下列说法正确的是（　　）
A．热机效率越高，热机消耗燃料越少
B．热机效率越高，热机做的有用功越大
C．热机效率越高，获得相同的有用功，消耗燃料就越多
D．热机效率越高，消耗相同的燃料，获得的有用功就越多

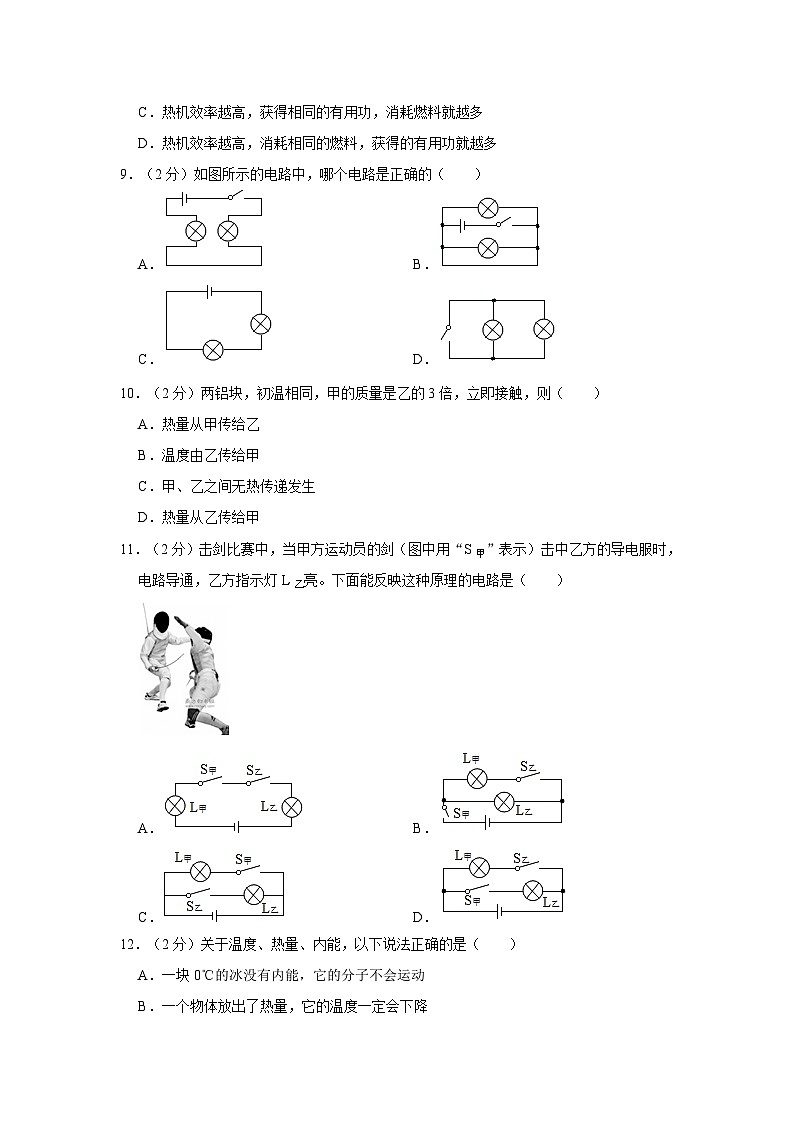

9．（2分）如图所示的电路中，哪个电路是正确的（　　）
A． B．
C． D．
10．（2分）两铝块，初温相同，甲的质量是乙的3倍，立即接触，则（　　）
A．热量从甲传给乙
B．温度由乙传给甲
C．甲、乙之间无热传递发生
D．热量从乙传给甲
11．（2分）击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯L乙亮。下面能反映这种原理的电路是（　　）

A． B．
C． D．
12．（2分）关于温度、热量、内能，以下说法正确的是（　　）
A．一块0℃的冰没有内能，它的分子不会运动
B．一个物体放出了热量，它的温度一定会下降
C．一个物体温度升高了，它的一定内能增加
D．物体的机械能增加，其内能一定增加

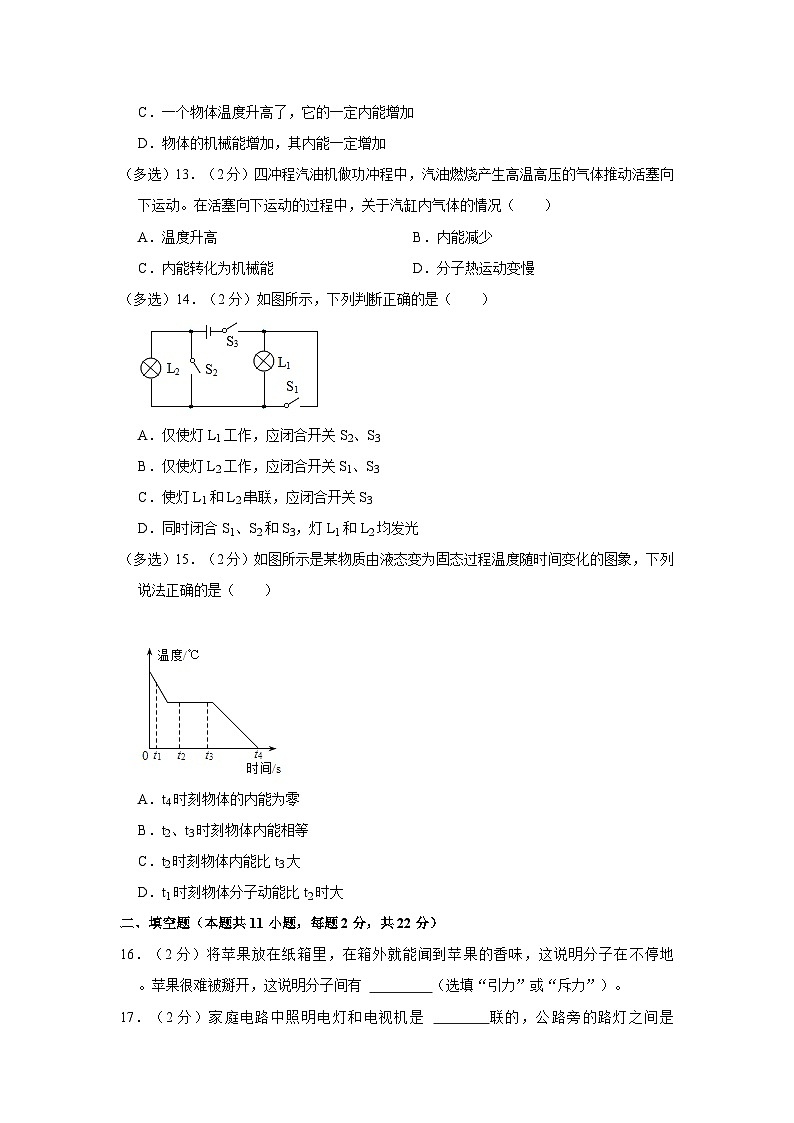

（多选）13．（2分）四冲程汽油机做功冲程中，汽油燃烧产生高温高压的气体推动活塞向下运动。在活塞向下运动的过程中，关于汽缸内气体的情况（　　）
A．温度升高 B．内能减少
C．内能转化为机械能 D．分子热运动变慢
（多选）14．（2分）如图所示，下列判断正确的是（　　）

A．仅使灯L1工作，应闭合开关S2、S3
B．仅使灯L2工作，应闭合开关S1、S3
C．使灯L1和L2串联，应闭合开关S3
D．同时闭合S1、S2和S3，灯L1和L2均发光
（多选）15．（2分）如图所示是某物质由液态变为固态过程温度随时间变化的图象，下列说法正确的是（　　）


A．t4时刻物体的内能为零
B．t2、t3时刻物体内能相等
C．t2时刻物体内能比t3大
D．t1时刻物体分子动能比t2时大
二、填空题（本题共11小题，每题2分，共22分）
16．（2分）将苹果放在纸箱里，在箱外就能闻到苹果的香味，这说明分子在不停地 　 　。苹果很难被掰开，这说明分子间有 　 　（选填“引力”或“斥力”）。
17．（2分）家庭电路中照明电灯和电视机是 　 　联的，公路旁的路灯之间是 　 　联的。
18．（2分）人们常用水给汽车发动机降温，这是因为水的　 　较大，在相同条件下水能带走较多的热量，这个过程是通过　 　的方式使水的温度升高。
19．（2分）有A、B、C三个带电体，A与C相互吸引，A与B相互排斥，那么A一定带 　 　电，B与C一定能相互 　 　。
20．（2分）在一个闭合电路的电源外部电流的方向是从电源　 　（填“正极到负极”或“负极到正极”）；金属导体中的电流方向与自由电子定向移动方向　 　（填“相同”或“相反”）。
21．（2分）用酒精炉烧水，已知酒精完全燃烧放出的热量为Q，放出一部分热量被水吸收，如果散失的热量为Q1，则水吸收的热量是 　 　，酒精炉的效率是 　 　。
22．（2分）如图所示的实验装置，塑料瓶内盛少量水。给瓶内打气，当瓶塞跳起时，瓶内气体的内能转化为瓶塞的 　 　能，与四冲程内燃机 　 　（选填“压缩”或“做功”）冲程的能量转化相同。

23．（2分）如图所示，闭合开关 　 　，灯泡L1和L2串联；闭合开关 　 　，灯泡L1和L2并联。

24．（2分）如图甲所示的电路图中，开关闭合时，两个电流表的示数分别如图乙、丙所示1表的读数是 　 　；流过灯L2的电流大小是 　 　。

25．（2分）画线连接下面的实物图，使小灯泡能够发光且电流表能够测过小灯泡的电流（估计为0.1～0.3A）。

26．（2分）根据如图所示的实物图在虚线框内画出电路图。

三、计算题（本题共3小题，每小题9分，共27分）
27．（9分）用酒精灯给烧杯的水加热，把0.5kg的水从20℃加热到100℃，燃烧了20g的酒精7J/kg，水的比热容为4.2×103J/（kg•℃）。试求：
（1）水吸收的热量是多少？
（2）酒精燃烧放热是多少？
（3）用酒精灯烧水时的效率是多少？
28．（9分）某工厂采用热效率高的卧式煤气炉烧水，将800kg水从25℃加热到75℃。该锅炉烧水的效率为70%，所用煤气的热值约为3×107J/m3，水的比热容为4.2×l03J/（kg•℃）。试求：
（1）这些水吸收的热量是多少？
（2）烧这些水锅炉需要消耗煤气的体积是多少？
29．（9分）某汽车在一段平直公路上匀速行驶2.6km，用时5min，消耗柴油0.6kg3N。已知柴油的热值是4.3×107J/kg。试求：
（1）消耗的柴油完全燃烧放出的热量是多少？
（2）牵引力做功是多少？
（3）此柴油机的效率是多少？（结果保留到整数位）
四、综合题（本题共2小题，共11分）
30．（4分）探究“比较水和煤油吸热能力”的实验中，采用如图所示加热装置。
（1）除图中所显示的实验器材，本实验还需的测量器材有 　 　。
（2）加热过程中，水和煤油吸热的多少是通过 　 　来反映的。
（3）实验记录的数据如表。
质量m
相同
加热的时间t/min
0
1
2
3
4
5
水的温度t/℃
20
26
31
36
41
45
煤油的温度t/℃
20
33
45
56
66
75
①分析表中的数据，得到的结论是：　 　；
②从表格中提取能得到该结论的信息是：　 　。

31．（7分）如图甲所示是小娟探究“串联电路电流规律”的实验电路图，图乙是所给的实验器材。
（1）连接电路时开关应 　 　。
（2）连接好电路元件，试触之后进行实验，试触的目的 　 　。
（3）实验中，小娟闭合开关后，发现串联的小灯泡中，L1、L2不发光，原因可能是 　 　。
A.L2短路
B.L2的灯丝断了
C.开关没有闭合
D.L1短路
（3）实验中的三个电流数据，A方案使用一个电流表测量三次，B方案用三个电流表进行一次测量　 　。
（4）如表是小娟实验中测得的三组数据，通过数据得出本实验的实验结论为 　 　。
电流表的位置
a
b
c
电流I/A
0.3
0.3
0.3
（5）根据以上信息，本实验存在的问题 　 　。
（6）某次实验过程中，电流表示数如图乙所示，造成这个现象的原因是 　 　。













2023-2024学年辽宁省大连市甘井子区博伦中学九年级（上）月考物理试卷
参考答案与试题解析
一、选择题（本题共15小题，每小题2分，共30分）注意：第1～12小题中，每小题只有一个选项正确。注意：第13～15小题中，每题至少有两个选项正确。
1．（2分）下列现象中，属于扩散现象的是（　　）
A．春天，柳絮飞扬 B．夏天，荷花飘香
C．秋天，树叶飘落 D．冬天，雪花纷飞
【答案】B
【分析】不同的物质互相接触时，彼此进入对方的现象叫做扩散，扩散现象说明了一切物质的分子都在不停地做无规则运动。
【解答】解：A、春天，是柳絮的机械运动，故该选项不符合题意；
B、夏天，是气体分子在运动，故该选项符合题意；
C、秋天，是树叶的机械运动，故该选项不符合题意；
D、冬天，是雪花的机械运动，故该选项不符合题意。
故选：B。
2．（2分）下列现象中，通过做功改变内能的是（　　）
A．做饭时，用炉火对锅里的水加热
B．勺子放热汤里，勺子变热
C．把铁丝反复弯折，弯折处变热
D．嘴向手“哈气”，手变暖和
【答案】C
【分析】改变物体内能的方式有两个：一是做功，二是热传递，做功是能量的转化过程，热传递是能量的转移过程，对照选项中的事例可做出判断。
【解答】解：
A、做饭时，水吸收热量，是通过热传递的方式改变物体的内能；
B、勺子放热汤里，温度升高，故B不符合题意；
C、把铁丝反复弯折，弯折处变热，属于通过做功改变物体内能；
D、嘴向手“哈气”，是通过热传递的方式改变物体的内能。
故选：C。
3．（2分）下列各组物质，通常情况下属于绝缘体的是（　　）
A．空气、盐水 B．油、人体 C．玻璃、大地 D．陶瓷、橡胶
【答案】D
【分析】容易导电的物体是导体，不容易导电的物体是绝缘体，据此分析判断。
【解答】解：A、通常情况下，属于绝缘体，属于导体；
B、通常情况下，属于绝缘体，属于导体；
C、通常情况下，属于绝缘体，属于导体；
D、通常情况下、橡胶都不容易导电，故D符合题意。
故选：D。
4．（2分）内燃机工作的四个冲程，机械能转化为内能的冲程是（　　）
A．做功冲程 B．压缩冲程 C．吸气冲程 D．排气冲程
【答案】B
【分析】热机的压缩冲程中机械能转化为内能；做功冲程中内能转化为机械能。
【解答】解：
四冲程内燃机的四个冲程依次是：吸气冲程、压缩冲程、排气冲程；压缩冲程是把机械能转化为内能。
故选：B。
5．（2分）用毛皮摩擦过的橡胶棒靠近一个轻质小球，小球被排斥，则小球（　　）
A．可能不带电 B．一定带负电 C．一定带正电 D．一定不带电
【答案】B
【分析】（1）自然界存在两种电荷，正电荷和负电荷。用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电。
（2）同种电荷相互排斥，异种电荷相互吸引。排斥的物体一定是带有同种电荷，吸引的物体可能带有异种电荷，也可能是带电体吸引不带电体。
【解答】解：用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，则这个小球一定带负电。
故选：B。
6．（2分）下列能量转化过程中，属于电能转化为化学能的是（　　）
A．给手机电池充电 B．电水壶加热水
C．正在工作的洗衣机 D．电灯发光
【答案】A
【分析】判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能量。
【解答】解：A、给手机电池充电，获得了化学能，故A正确；
B、电水壶加热水，获得了内能，故B错误；
C、正在工作的洗衣机，获得了机械能，故C错误；
D、电灯发光，获得了光能和内能，故D错误。
故选：A。
7．（2分）关于验电器，下列说法错误的是（　　）
A．验电器可以检验物体是否带电
B．验电器可以粗略比较不同带电体所带电的多少
C．验电器可以直接检验物体所带的是哪种电荷
D．验电器的工作原理是同种电荷互相排斥
【答案】C
【分析】验电器的原理：同种电荷相互排斥，验电器只能检验物体是否带电，不能检验物体带哪种电荷。
【解答】解：A、验电器的金属箔张开，因此可以检验物体是否带电；
B、验电器金属箔的张角越大，因此可以粗略判断物体所带电荷的多少；
C、验电器不能检验物体带电荷的种类；
D、验电器的工作原理是同种电荷互相排斥。
故选：C。
8．（2分）关于热机效率，下列说法正确的是（　　）
A．热机效率越高，热机消耗燃料越少
B．热机效率越高，热机做的有用功越大
C．热机效率越高，获得相同的有用功，消耗燃料就越多
D．热机效率越高，消耗相同的燃料，获得的有用功就越多
【答案】D
【分析】热机的效率是指热机用来做有用功的能量与燃料完全燃烧产生的能量之比，比值越大，则效率越高。
【解答】解：A、热机消耗的燃料多，但用来做有用功的能量可能更多，所以据消耗燃料的多少是不能判断热机效率大小的；
B、热机效率越高，故B错误；
CD、热机的效率是用来做有用功的能量与燃料完全燃烧产生的能量之比，或消耗相同的燃料，故C错误。
故选：D。
9．（2分）如图所示的电路中，哪个电路是正确的（　　）
A． B．
C． D．
【答案】A
【分析】电路是指用电线把电源、用电器、开关连接起来组成的电流的路径。
电路的正常状态有二种：开路、通路。电源短路是不允许的。
【解答】解：A、两灯泡串联，因此A电路正确；
B、开关闭合后，因此B电路错误；
C、两灯泡串联，因此C电路错误；
D、电路中没有电源，因此D错误。
故选：A。
10．（2分）两铝块，初温相同，甲的质量是乙的3倍，立即接触，则（　　）
A．热量从甲传给乙
B．温度由乙传给甲
C．甲、乙之间无热传递发生
D．热量从乙传给甲
【答案】D
【分析】热传递的条件是两个物体间有温度差，根据Q＝cmΔt可知两铝块吸收相同热量后升高的温度的关系，根据两铝块的末温可知热传递的方向，据此分析解答。
【解答】解：
B、热传递的实质是内能从高温物体转移到低温物体或从物体的高温部分转移到物体的低温部分，故A错误；
ACD、两铝块的比热容相同，甲的质量是乙的3倍，由Q吸＝cmΔt知，甲升高的温度小于乙升高的温度，热量从乙传给甲，BC错误。
故选：D。
11．（2分）击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯L乙亮。下面能反映这种原理的电路是（　　）

A． B．
C． D．
【答案】D
【分析】当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且S甲与乙方的灯串联，S乙与甲方的灯串联。
【解答】解：因为甲方指示灯和乙方指示灯可以单独工作，并且互不影响、乙指示灯为并联连接，甲方开关控制乙方指示灯的工作；因此D选项电路符合要求。
故选：D。
12．（2分）关于温度、热量、内能，以下说法正确的是（　　）
A．一块0℃的冰没有内能，它的分子不会运动
B．一个物体放出了热量，它的温度一定会下降
C．一个物体温度升高了，它的一定内能增加
D．物体的机械能增加，其内能一定增加
【答案】C
【分析】（1）内能是物体内部所有分子热运动的动能和分子势能的总和，一切物体都有内能；
（2）晶体凝固时，放出热量，温度不变；
（3）内能的大小跟质量、温度、状态有关；
（4）物体的内能与机械能是两种不同形式的能量。
【解答】解：A、一切物体都具有内能，它的分子仍然在不停地做无规则运动；
B、晶体凝固时，温度不变；
C、一个物体温度升高了，故C正确；
D、物体的内能与机械能没有关系，其内能不一定增加。
故选：C。
（多选）13．（2分）四冲程汽油机做功冲程中，汽油燃烧产生高温高压的气体推动活塞向下运动。在活塞向下运动的过程中，关于汽缸内气体的情况（　　）
A．温度升高 B．内能减少
C．内能转化为机械能 D．分子热运动变慢
【答案】BCD
【分析】在内燃机的四个冲程中，进气阀和排气阀均关闭的只有压缩冲程和做功冲程，而在压缩冲程中活塞向上运动，做功冲程中活塞向下运动；
汽油机的四个冲程中有两个冲程发生能量转化，一是压缩冲程中机械能转化为内能；二是做功冲程中内能转化为机械能。
【解答】解：汽油燃烧产生高温高压的气体推动活塞向下运动，是做功冲程，故气体的内能减少，分子热运动减慢。
故选：BCD。
（多选）14．（2分）如图所示，下列判断正确的是（　　）

A．仅使灯L1工作，应闭合开关S2、S3
B．仅使灯L2工作，应闭合开关S1、S3
C．使灯L1和L2串联，应闭合开关S3
D．同时闭合S1、S2和S3，灯L1和L2均发光
【答案】ABC
【分析】（1）仅使灯L1工作，即为L1的基本电路；
（2）仅使灯L2工作，即为L2的基本电路；
（3）使灯L1、L2串联，则电流只有一条路径且依次通过两盏灯；
（4）同时闭合S1、S2和S3，导线直接接在电源两极上，电流不经过用电器，会造成电源短路。
【解答】解：
A、由图知1工作，应将灯L2短路，因此应闭合开关S6、S3，故A正确；
B、由图知2工作，应将灯L5短路，因此应闭合开关S1、S3，故B正确；
C、由图知7和L2串联，电流应依次通过两盏灯3，断开S8、S2，故C正确；
D、同时闭合S1、S8和S3，导线直接接在电源两极上，会造成电源短路1和L2均不发光，故D错误。
故选：ABC。
（多选）15．（2分）如图所示是某物质由液态变为固态过程温度随时间变化的图象，下列说法正确的是（　　）


A．t4时刻物体的内能为零
B．t2、t3时刻物体内能相等
C．t2时刻物体内能比t3大
D．t1时刻物体分子动能比t2时大
【答案】CD
【分析】（1）晶体在凝固过程中，虽然温度保持不变，但不断放热，内能减小；
（2）任何物质的分子总在永不停息地做无规则运动，所以内能不可能为零。
【解答】解：（1）t4时刻物体温度为零，但其分子仍不停地做无规则运动，故A错误；
（2）t2时刻物体内能与t5时刻的温度相同，但是从t2时刻到t3时刻，物体要放出热量7时刻物体内能比t3时大，故B错误；
（3）t1时刻温度比t3时刻温度高，所以t1时刻物体分子动能比t2时大，故D正确。
故选：CD。
二、填空题（本题共11小题，每题2分，共22分）
16．（2分）将苹果放在纸箱里，在箱外就能闻到苹果的香味，这说明分子在不停地 　做无规则运动　。苹果很难被掰开，这说明分子间有 　引力　（选填“引力”或“斥力”）。
【答案】做无规则运动；引力。
【分析】（1）分子在永不停息地做无规则运动；
（2）分子间存在相互作用的引力和斥力。
【解答】解：
（1）将苹果放在纸箱里，在箱外就能闻到苹果的香味。
（2）苹果很难被掰开，这说明分子间存在引力。
故答案为：做无规则运动；引力。
17．（2分）家庭电路中照明电灯和电视机是 　并　联的，公路旁的路灯之间是 　并　联的。
【答案】并；并。
【分析】从家庭电路的连接和串并联电路的特点进行分析即可解决。
【解答】解：家庭电路中照明电灯和电视机是并联的，才能保证正常工作时互不影响。
由并联电路的特点独立工作互不影响可知，虽然公路旁的路灯同时亮，但一灯坏时，故路灯是并联的。
故答案为：并；并。
18．（2分）人们常用水给汽车发动机降温，这是因为水的　比热容　较大，在相同条件下水能带走较多的热量，这个过程是通过　热传递　的方式使水的温度升高。
【答案】见试题解答内容
【分析】（1）单位质量的某种物质温度升高（或降低）1℃吸收（或放出）的热量为该物质的比热容，水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；
（2）改变物体内能的方法有二：一是做功，二是热传递，在热传递的过程中，高温物体或物体的高温部分，内能减小，温度降低；低温物体或物体的低温部分，内能增大，温度升高。
【解答】解：（1）因为水的比热容较大，相同质量的水和其它物质比较，水吸收的热量多；
（2）在该过程中，发动机放出热量，水吸收热量，发生了热传递。
故答案为：比热容；热传递。
19．（2分）有A、B、C三个带电体，A与C相互吸引，A与B相互排斥，那么A一定带 　正　电，B与C一定能相互 　吸引　。
【答案】负；吸引。
【分析】（1）正负电荷的规定：跟丝绸摩擦过的玻璃棒所带的电荷是正电荷，跟毛皮摩擦过的橡胶棒所带的电荷是负电荷；
（2）电荷之间的作用规律：同种电荷相互排斥，异种电荷相互吸引。
【解答】解：丝绸摩擦过的玻璃棒带正电，C与丝绸摩擦过的玻璃棒相互吸引；A与C吸引；A与B排斥，异种电荷相互吸引、C相互吸引。
故答案为：负；吸引。
20．（2分）在一个闭合电路的电源外部电流的方向是从电源　正极到负极　（填“正极到负极”或“负极到正极”）；金属导体中的电流方向与自由电子定向移动方向　相反　（填“相同”或“相反”）。
【答案】见试题解答内容
【分析】（1）电荷的定向移动形成电流。
（2）正电荷定向移动的方向是电流的方向；自由电子的定向移动方向与电流方向相反。
（3）在电源的外部，电流的方向是从正极流向负极。
【解答】解：在闭合电路的电源外部，电流的方向是从正极流向负极；自由电子的定向移动方向与电流方向相反。
故答案为：正极到负极；相反。
21．（2分）用酒精炉烧水，已知酒精完全燃烧放出的热量为Q，放出一部分热量被水吸收，如果散失的热量为Q1，则水吸收的热量是 　Q﹣Q1　，酒精炉的效率是 　×100%　。
【答案】Q﹣Q1；×100%。
【分析】水吸收的热量等于酒精完全燃烧放出的热量与散失的热量之差；利用效率公式计算出酒精炉的效率。
【解答】解：水吸收的热量等于酒精完全燃烧放出的热量与散失的热量之差：
Q吸＝Q﹣Q1；
根据效率公式可得酒精炉的效率：
η＝×100%＝；
故答案为：Q﹣Q7；×100%。
22．（2分）如图所示的实验装置，塑料瓶内盛少量水。给瓶内打气，当瓶塞跳起时，瓶内气体的内能转化为瓶塞的 　机械　能，与四冲程内燃机 　做功　（选填“压缩”或“做功”）冲程的能量转化相同。

【答案】见试题解答内容
【分析】改变物体内能的两种方法：做功、热传递。对物体做功物体的内能增加，物体对外做功，物体的内能减少；物体吸收热量内能增加，物体放出热量内能减少；内燃机在做功冲程中把内能转化为机械能，在压缩冲程中是机械能转化为内能。
【解答】解：当瓶塞跳起时，瓶内气体对瓶塞做功，温度降低，形成了瓶口的白雾，瓶塞跳起过程的能量转化情况与内燃机做功冲程相同。
故答案为：机械；做功。
23．（2分）如图所示，闭合开关 　S3　，灯泡L1和L2串联；闭合开关 　S1与S2　，灯泡L1和L2并联。

【答案】S3；S1与S2
【分析】各电路元件首尾顺次连接的连接方式是串联；各电路元件并列连接的连接方式是并联；分析清楚电路图，然后答题。
【解答】解：由电路图可知，只闭合开关S3，两灯泡顺次连接，两灯泡是串联的；
同时闭合开关S1与S6，两灯泡并列连接，两灯泡是并联的。
故答案为：S3；S1与S6。
24．（2分）如图甲所示的电路图中，开关闭合时，两个电流表的示数分别如图乙、丙所示1表的读数是 　1A　；流过灯L2的电流大小是 　0.8A　。

【答案】1A；0.8A。
【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路的电流；根据电流表A1、A2的量程和分度值读出示数，利用并联电路的电流特点求出流过灯L2的电流。
【解答】解：由电路图可知，两灯泡并联1测干路电流，电流表A2测L8支路的电流；
由乙图可知，电流表A2的量程为0～7.6A，分度值为0.02A6＝0.2A；
由丙图可知，电流表A4的量程为0～3A，分度值为2.1A，
根据并联电路中干路电流等于各支路电流之和可得流过灯L2的电流：
I6＝I﹣I1＝1A﹣7.2A＝0.8A。
故答案为：1A；0.6A。
25．（2分）画线连接下面的实物图，使小灯泡能够发光且电流表能够测过小灯泡的电流（估计为0.1～0.3A）。

【答案】见试题解答内容
【分析】根据题意可知，电流表测量灯泡的电流，故应该串联连接，开关控制整个电路，据此设计电路。
【解答】解：从电源正极开始，将开关，注意电流表选择0～0.6A的量程，负接线柱流出

26．（2分）根据如图所示的实物图在虚线框内画出电路图。

【答案】
【分析】根据实物图分析电路连接情况，再画出对应的电路图。
【解答】解：由实物图知，两灯并联1在L2支路上，S8在L1支路上，电路图如图所示：
。
三、计算题（本题共3小题，每小题9分，共27分）
27．（9分）用酒精灯给烧杯的水加热，把0.5kg的水从20℃加热到100℃，燃烧了20g的酒精7J/kg，水的比热容为4.2×103J/（kg•℃）。试求：
（1）水吸收的热量是多少？
（2）酒精燃烧放热是多少？
（3）用酒精灯烧水时的效率是多少？
【答案】（1）水吸收的热量是1.68×105J。
（2）酒精完全燃烧放出的热量是6×105J。
（3）用酒精灯烧水时的效率是28%。
【分析】（1）已知水的比热容和质量、初温、末温，根据Q＝cm（t﹣t0）求出水吸收的热量。
（2）知道酒精的质量和酒精的热值，利用燃料完全燃烧放出的热量公式Q放＝mq求酒精完全燃烧放出的热量（总能量）；
（3）酒精炉灯的效率等于水吸收的热量与酒精完全燃烧放出的热量的比值。
【解答】解：（1）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.8×103J/（kg•℃）×0.3kg×（100℃﹣20℃）＝1.68×105J；
（2）酒精完全燃烧放出的热量：
Q放＝mq＝5.02kg×3.0×102J/kg＝6×105J；
（3）酒精炉的效率：
η＝×100%＝。
答：（1）水吸收的热量是1.68×103J。
（2）酒精完全燃烧放出的热量是6×105J。
（3）用酒精灯烧水时的效率是28%。
28．（9分）某工厂采用热效率高的卧式煤气炉烧水，将800kg水从25℃加热到75℃。该锅炉烧水的效率为70%，所用煤气的热值约为3×107J/m3，水的比热容为4.2×l03J/（kg•℃）。试求：
（1）这些水吸收的热量是多少？
（2）烧这些水锅炉需要消耗煤气的体积是多少？
【答案】（1）这些水吸收的热量是8.4×108J；
（2）烧这些水锅炉需要消耗煤气的体积是8m3。
【分析】（1）知道水的质量、水的比热容和水的温度变化，可利用吸热公式Q吸＝cm（t﹣t0）求出水吸收的热量；
（2）利用η＝求煤气完全燃烧放出的热量，再利用Q放＝Vq求需要完全燃烧煤气的体积。
【解答】解：（1）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.5×103 J/（kg•℃）×800kg×（75℃﹣25℃）＝1.68×107J；
（2）由η＝＝70%得烟煤完全燃烧放出的热量：
Q放＝＝＝2.7×108J，
由Q放＝Vq得需要烟煤的质量：
V煤＝＝＝2m3。
答：（1）这些水吸收的热量是8.7×108J；
（2）烧这些水锅炉需要消耗煤气的体积是8m3。
29．（9分）某汽车在一段平直公路上匀速行驶2.6km，用时5min，消耗柴油0.6kg3N。已知柴油的热值是4.3×107J/kg。试求：
（1）消耗的柴油完全燃烧放出的热量是多少？
（2）牵引力做功是多少？
（3）此柴油机的效率是多少？（结果保留到整数位）
【答案】（1）消耗的柴油完全燃烧放出的热量是2.58×107J；
（2）牵引力做功是1.04×107J；
（3）此柴油机的效率是40%。
【分析】（1）根据Q放＝mq求出柴油完全燃烧放出的热量；
（2）根据W＝Fs求出牵引力做的功；
（3）根据η＝×100%求出此柴油机的效率。
【解答】解：（1）消耗的柴油完全燃烧放出的热量为：
Q放＝mq＝0.6kg×3.3×107J/kg＝3.58×107J；
（2）牵引力做的功为：
W＝Fs＝4×108N×2.6×108m＝1.04×107J；
（3）此柴油机的效率为：
η＝×100%＝。
答：（1）消耗的柴油完全燃烧放出的热量是2.58×107J；
（2）牵引力做功是2.04×107J；
（3）此柴油机的效率是40%。
四、综合题（本题共2小题，共11分）
30．（4分）探究“比较水和煤油吸热能力”的实验中，采用如图所示加热装置。
（1）除图中所显示的实验器材，本实验还需的测量器材有 　秒表和天平　。
（2）加热过程中，水和煤油吸热的多少是通过 　加热时间　来反映的。
（3）实验记录的数据如表。
质量m
相同
加热的时间t/min
0
1
2
3
4
5
水的温度t/℃
20
26
31
36
41
45
煤油的温度t/℃
20
33
45
56
66
75
①分析表中的数据，得到的结论是：　水的吸热能力大于煤油的吸热能力　；
②从表格中提取能得到该结论的信息是：　质量相同的水和煤油吸热相同的热量，水升温慢　。

【答案】（1）秒表和天平；（2）加热时间；（3）①水的吸热能力大于煤油的吸热能力；②质量相同的水和煤油吸热相同的热量，水升温慢。
【分析】我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强。
【解答】解：（1）用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；根据比较吸热能力的方法，故需要天平；
（2）由转换法，加热过程中；
（3）①分析表中的数据可知，质量相同的水和煤油加热相同时间，水升温慢；
②从表格中提取能得到该结论的信息是：质量相同的水和煤油吸热相同的热量，水升温慢；
故答案为：（1）秒表和天平；（2）加热时间；②质量相同的水和煤油吸热相同的热量。
31．（7分）如图甲所示是小娟探究“串联电路电流规律”的实验电路图，图乙是所给的实验器材。
（1）连接电路时开关应 　断开　。
（2）连接好电路元件，试触之后进行实验，试触的目的 　选择合适的电流表量程；　。
（3）实验中，小娟闭合开关后，发现串联的小灯泡中，L1、L2不发光，原因可能是 　B　。
A.L2短路
B.L2的灯丝断了
C.开关没有闭合
D.L1短路
（3）实验中的三个电流数据，A方案使用一个电流表测量三次，B方案用三个电流表进行一次测量　B　。
（4）如表是小娟实验中测得的三组数据，通过数据得出本实验的实验结论为 　在串联电路中电流处处相等　。
电流表的位置
a
b
c
电流I/A
0.3
0.3
0.3
（5）根据以上信息，本实验存在的问题 　实验次数太少　。
（6）某次实验过程中，电流表示数如图乙所示，造成这个现象的原因是 　电流表正负接线柱接反了　。

【答案】（1）断开；（2）选择合适的电流表量程；（3）B；（4）B；（5）在串联电路中电流处处相等；（6）实验次数太少；（7）电流表正负接线柱接反了。
【分析】（1）连接电路时，为保护电路，开关要断开；
（2）当不清楚电路中电流大小时，应该试触；
（3）逐一分析每个答案，找出符合题意的答案；
（4）用三个电流表进行一次测量更方便；
（5）分析表格数据得出结论；
（6）为了寻找实验规律得出普遍结论，应该多次实验；
（7）观察到图乙电流表指针反向偏转。
【解答】解：（1）为保护电路，在连接电路时，连接好实物图后；
（2）进行试触的目的是：选择合适的电流表量程；
（3）实验中，小娟闭合开关后，L1、L2不发光，
A.若L2短路，L1发光，不符合题意；L2不发光；
B.若L6的灯丝断了，L1、L2不发光，符合题意；
C.开关没有闭合，题干告诉闭合开关后，L3、L2不发光，不符合题意；
D.L1短路，L4发光，L2不发光；
故选：B。
（4）实验中的三个电流数据，方案B用三个电流表进行一次测量更方便；
（5）分析表格数据电流表在abc三处电流相等，得出串联电路中电流的特点：在串联电路中电流处处相等；
（6）只测量了一组数据，实验次数太少；
（7）图乙电流表指针反向偏转，说明电流表正负接线柱接反了。
故答案为：（1）断开；（2）选择合适的电流表量程；（4）B；（6）实验次数太少。
