山东省青岛市莱西市国开实验学校2023-2024学年九年级上学期十月月考物理试卷
展开
这是一份山东省青岛市莱西市国开实验学校2023-2024学年九年级上学期十月月考物理试卷，共32页。试卷主要包含了单选题，不定项选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

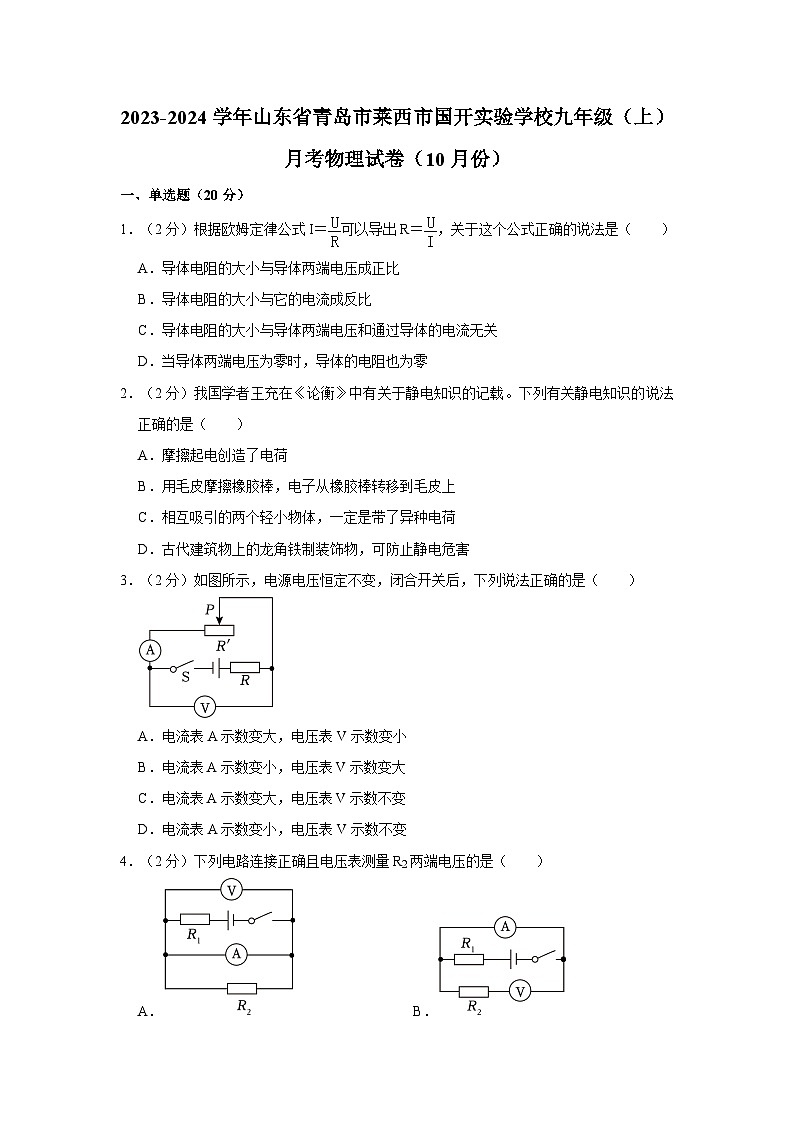

2023-2024学年山东省青岛市莱西市国开实验学校九年级（上）月考物理试卷（10月份）
一、单选题（20分）
1．（2分）根据欧姆定律公式I＝可以导出R＝，关于这个公式正确的说法是（ ）
A．导体电阻的大小与导体两端电压成正比
B．导体电阻的大小与它的电流成反比
C．导体电阻的大小与导体两端电压和通过导体的电流无关
D．当导体两端电压为零时，导体的电阻也为零
2．（2分）我国学者王充在《论衡》中有关于静电知识的记载。下列有关静电知识的说法正确的是（ ）
A．摩擦起电创造了电荷
B．用毛皮摩擦橡胶棒，电子从橡胶棒转移到毛皮上
C．相互吸引的两个轻小物体，一定是带了异种电荷
D．古代建筑物上的龙角铁制装饰物，可防止静电危害
3．（2分）如图所示，电源电压恒定不变，闭合开关后，下列说法正确的是（ ）
A．电流表A示数变大，电压表V示数变小
B．电流表A示数变小，电压表V示数变大
C．电流表A示数变大，电压表V示数不变
D．电流表A示数变小，电压表V示数不变
4．（2分）下列电路连接正确且电压表测量R2两端电压的是（ ）

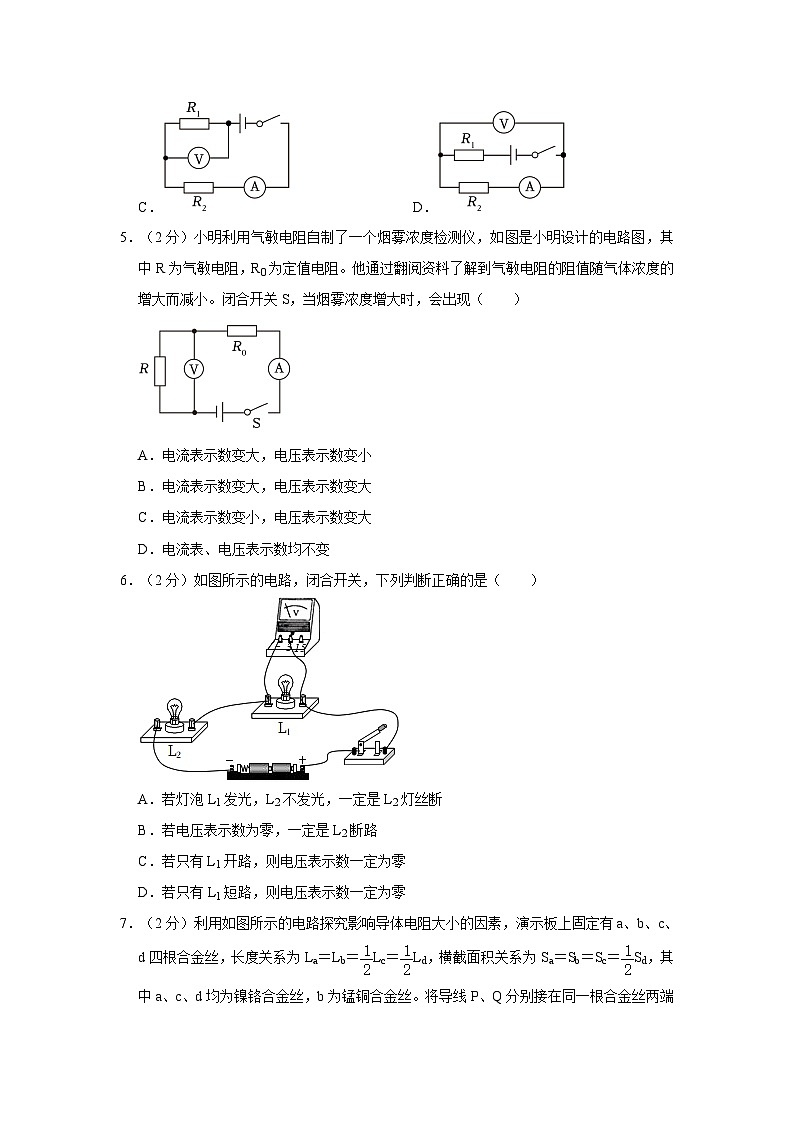

A． B．
C． D．
5．（2分）小明利用气敏电阻自制了一个烟雾浓度检测仪，如图是小明设计的电路图，其中R为气敏电阻，R0为定值电阻。他通过翻阅资料了解到气敏电阻的阻值随气体浓度的增大而减小。闭合开关S，当烟雾浓度增大时，会出现（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表、电压表示数均不变
6．（2分）如图所示的电路，闭合开关，下列判断正确的是（ ）
A．若灯泡L1发光，L2不发光，一定是L2灯丝断
B．若电压表示数为零，一定是L2断路
C．若只有L1开路，则电压表示数一定为零
D．若只有L1短路，则电压表示数一定为零

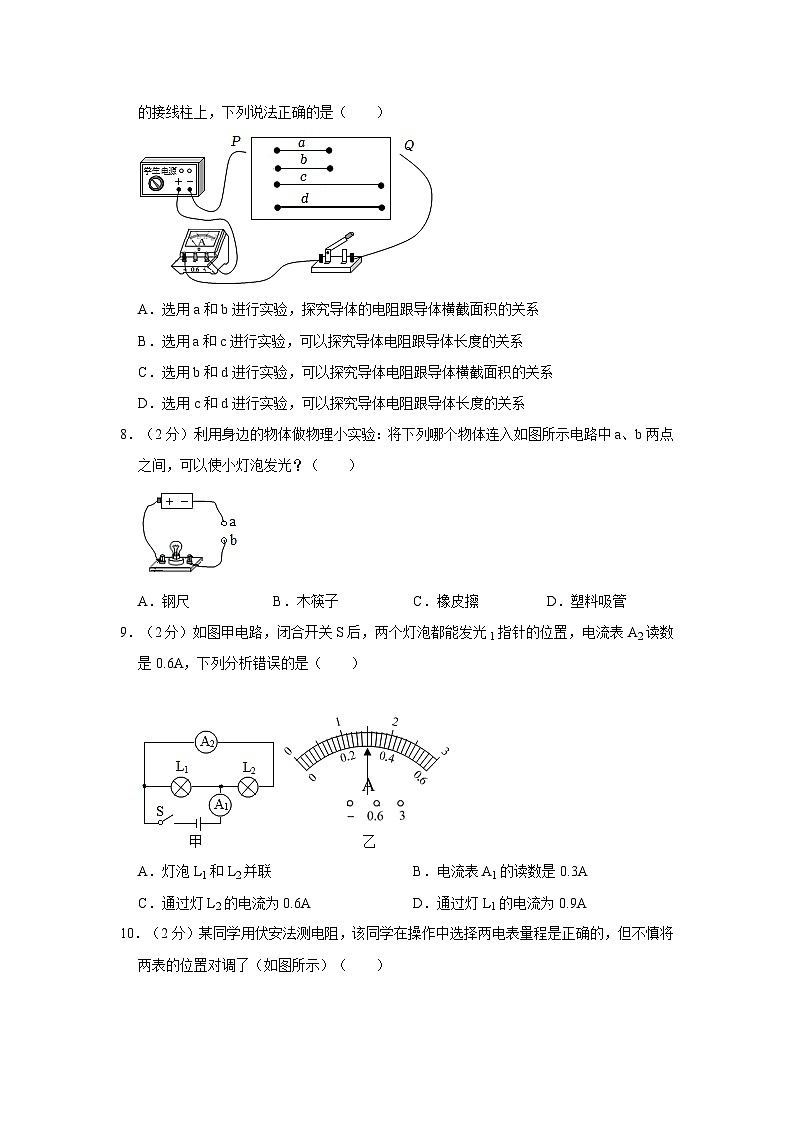

7．（2分）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La＝Lb＝Lc＝Ld，横截面积关系为Sa＝Sb＝Sc＝Sd，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）
A．选用a和b进行实验，探究导体的电阻跟导体横截面积的关系
B．选用a和c进行实验，可以探究导体电阻跟导体长度的关系
C．选用b和d进行实验，可以探究导体电阻跟导体横截面积的关系
D．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
8．（2分）利用身边的物体做物理小实验：将下列哪个物体连入如图所示电路中a、b两点之间，可以使小灯泡发光？（ ）
A．钢尺 B．木筷子 C．橡皮擦 D．塑料吸管
9．（2分）如图甲电路，闭合开关S后，两个灯泡都能发光1指针的位置，电流表A2读数是0.6A，下列分析错误的是（ ）
A．灯泡L1和L2并联 B．电流表A1的读数是0.3A
C．通过灯L2的电流为0.6A D．通过灯L1的电流为0.9A
10．（2分）某同学用伏安法测电阻，该同学在操作中选择两电表量程是正确的，但不慎将两表的位置对调了（如图所示）（ ）
A．电流表、电压表均损坏
B．电流表损坏，电压表读数为零
C．电流表有读数，电压表读数为零
D．电流表读数为零，电压表有读数
二、不定项选题（每题3分，漏选得2分，错选不得分）
（多选）11．（3分）关于电的知识，下列说法正确的是（ ）
A．摩擦起电的原因是摩擦能够创造电荷
B．验电器的工作原理是同种电荷相互排斥
C．物理学中把正电荷定向移动的方向规定为电流的方向
D．金属导电靠的是自由电子
（多选）12．（3分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中（ ）
A．IAB＝IBC B．RAB＝RBC C．IAB＞IBC D．RAB＞RBC
（多选）13．（3分）如图所示，是小灯泡L和电阻R的电流与电压关系的图像。下列说法正确的是（ ）
A．电阻R的电阻值是10Ω
B．当通过L的电流是0.2A的时候，其电阻为5Ω
C．仅把L、R并联在电压是2V的电路中，干路里的电流是0.4A
D．仅把L、R串联在电路中，当电流是0.2A时，它们两端总电压是4V
（多选）14．（3分）在“探究串联电路的电压关系”的实验中，某同学按如图所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（ ）
A．实验时，若L1和L2的规格不同，则流经两灯的电流不相等
B．实验时，若将开关S更换至灯L1与L2之间，其控制作用不变
C．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
D．实验时，若电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
（多选）15．（3分）如图所示，向同一方向移动滑片，电阻的变化效果相同的是（ ）
A． B．
C． D．
三、填空题（19分）
16．（2分）图甲所示电路的电源电压为3V，闭合开关后，两电流表的指针偏转均如图乙所示1电阻为 Ω；断开开关后，电阻R2的阻值为 Ω。
17．（3分）如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，电压表V2测的是 两端的电压，电压表V1测的是 两端的电压，则小灯泡L2两端的电压是 。
18．（4分）如图所示是一种自动测定油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度，滑片P会向 移动，R1的电阻会 ，油量表示数会 。从图中可看油量表实际就是 表。
19．（6分）自然界里只存在 电荷与 电荷。电荷间的相互作用是：同种电荷互相 ，异种电荷互相 。小刚打扫房间时，用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛 而带上了电，带电体有 轻小物体的性质。
20．（4分）取两个相同且均不带电的验电器A和B。先用毛皮摩擦过的橡胶棒接触验电器A的金属球，观察到金属箔 ，原因是 且橡胶棒所带电荷越多，金属箔的张角越 ，接着用带绝缘柄的金属棒把A和B的金属球连接起来，则金属棒中的电流方向是 （选填“从A向B”、“从B向A”）。
四、作图题（4分）
21．（2分）根据如图所示的电路图连接实物电路（电流表选择小量程）。
22．（2分）根据下面的实物图，在虚线框内画出与之对应的电路图。
五、实验题
23．（9分）探究串、并联电路的特点。
（1）如图甲，闭合开关两灯都发光，取下灯L1，灯L2 （“发光”或“不发光”），说明：串联电路中各用电器之间 （“相互影响”或“相互不影响”）；将开关别连接在A、B、C处，闭合开关 （“发光”或“不发光”），说明：串联电路中开关位置改变，其控制作用 （“改变”或“不改变”）；
（2）如图乙，闭合开关两灯都发光，取下L1、L2会 （“发光”或“不发光”），说明：并联电路中各用电器之间 （“相互影响”或“相互不影响”）。将开关移到L1支路，其控制作用 （“改变”或“不改变”）。
24．（9分）图甲为小明同学探究“电流与电压的关系”的实验原理图。已知电源电压为4.5V，且保持恒定，定值电阻R0＝10Ω。
（1）请根据图甲所示的电路图，用笔画线代替导线将图乙所示的电路连接完整（导线不允许交叉）。
（2）连接好电路后，闭合开关S，发现电流表指针几乎没有偏转，原因可能是 （假设电路只有一处故障）；
一
二
三
U（V）
3
2
1
I（A）
0.3
0.2
A．定值电阻R0短路
B．定值电阻R0断路
C．滑动变阻器R断路
D．滑动变阻器R短路
（3）排除故障后，闭合开关S进行实验，并将实验数据记录在表格中。
（4）解决上述问题后，继续实验，当电压表读数为1V时 A；
（5）请根据实验记录的数据，在图丁中画出定值电阻R0的U﹣I图像；
（6）实验结论：当导体电阻不变时，通过导体的电流与导体两端的电压成 。
25．（9分）用三节干电池作电源探究“通过导体的电流与电阻的关系”，选用的五个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）如图甲所示，有一根线连接错误，请在错误的连线上打“×”并用笔画线代替导线将电路连接正确；
（2）闭合开关前，滑动变阻器的滑片应置于最 （选填“左”或“右”）端；
（3）闭合开关后，电流表有示数而电压表无示数，可能是定值电阻 路；
（4）排除故障后进行实验，第1次实验的电流表示数如图乙所示，为 A。其他数据如表所示，则第4次实验数据的问题可能是 （选填序号）；
A．读数错误
B．未调节电压
C．电流表损坏
实验次数
1
2
3
4
5
R/Ω
25
20
15
10
5
I/A
0.15
0.2
1.5
0.6
（5）本实验的结论是： 。
26．（9分）小希和小聪一起进行“探究串联电路的电压关系”的实验。
（1）连接电路时，开关应该 。
（2）小希根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了 （选填“短路”或“断路”）。
（3）小聪帮助小希排除故障后，重新闭合开关，电压表示数如图乙所示，接下来他应该断开开关，然后 。
（4）测出L1两端的电压后，小希断开开关，准备拆下电压表，只需将与A点相连的导线改接到C点即可，小希认为小聪的办法是错误的 。
（5）小聪分析实验数据后得出结论：串联电路电源两端的电压等于各用电器两端的电压之和，且各用电器两端的电压相等。小希认为小聪的结论可能不正确，为了验证这个结论是否正确 （选填“相同”或“不同”）的灯泡再次实验。
六、计算题（6分）
27．（6分）如图所示的电路中，电源两端电压U＝5V保持不变，电阻R1＝2Ω，当开关S闭合时，电压表示数为2V。求：
（1）电流表的示数I；
（2）电阻R2两端的电压U2；
（3）电阻R2的阻值。
2023-2024学年山东省青岛市莱西市国开实验学校九年级（上）月考物理试卷（10月份）
参考答案与试题解析
一、单选题（20分）
1．（2分）根据欧姆定律公式I＝可以导出R＝，关于这个公式正确的说法是（ ）
A．导体电阻的大小与导体两端电压成正比
B．导体电阻的大小与它的电流成反比
C．导体电阻的大小与导体两端电压和通过导体的电流无关
D．当导体两端电压为零时，导体的电阻也为零
【答案】C
【分析】电阻是导体本身的一种性质，它与两端的电压和通过电流无关，R＝这个导出公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值。
【解答】解：阻值是导体本身所具有的性质，只与导体的材料、横截面积和温度有关，当电压为0时；
公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值。
故选：C。
2．（2分）我国学者王充在《论衡》中有关于静电知识的记载。下列有关静电知识的说法正确的是（ ）
A．摩擦起电创造了电荷
B．用毛皮摩擦橡胶棒，电子从橡胶棒转移到毛皮上
C．相互吸引的两个轻小物体，一定是带了异种电荷
D．古代建筑物上的龙角铁制装饰物，可防止静电危害
【答案】D
【分析】（1）摩擦起电的原因是电子的转移，并没有创造电荷；
（2）同种电荷相互排斥，异种电荷相互吸引；
（3）带电体可以吸引带异种电荷的物体，也可以吸引不带电的轻小物体。
【解答】解：A．摩擦起电不是创造了电荷，故A错误；
B．用毛皮摩擦橡胶棒，橡胶棒得到电子带负电，故B错误；
C．带电体可以吸引带异种电荷的物体，故C错误；
D．古代建筑物上的龙角铁制装饰物，属于避雷针。
故选D。
3．（2分）如图所示，电源电压恒定不变，闭合开关后，下列说法正确的是（ ）
A．电流表A示数变大，电压表V示数变小
B．电流表A示数变小，电压表V示数变大
C．电流表A示数变大，电压表V示数不变
D．电流表A示数变小，电压表V示数不变
【答案】A
【分析】根据电路图可知，闭合开关后，R和R'串联接入电路中，电流表测量电路中的电流，电压表测量R'两端的电压；根据滑片的移动方向分析滑动变阻器接入电路中电阻的变化和总电阻的变化，根据欧姆定律分析电路中电流的变化；根据串联电路的分压规律分析电压表示数的变化。
【解答】解：根据电路图可知，闭合开关后，电流表测量电路中的电流；当滑动变阻器滑片P向左端滑动时，总电阻变小，电路中的电流变大；根据串联电路的分压规律可知，电压表示数变小。
故选：A。
4．（2分）下列电路连接正确且电压表测量R2两端电压的是（ ）
A． B．
C． D．
【答案】D
【分析】根据电压表的使用规则分析：
①电压表要与待测电路并联；
②电流要从“+“接线柱流入，从“﹣“接线柱流出（否则指针反向偏转）。
③被测电压不要超过电压表的量程（可以采用试触的方法来看是否超过量程）。
【解答】解：A．如图2并联，电流表连接错误，故A错误；
B．如图2串联，电压表不能串联在电路中；
C．如图2并联，测的是电阻R1两端的电压，故C错误；
D．如图2两端电压，故D正确。
故选：D。
5．（2分）小明利用气敏电阻自制了一个烟雾浓度检测仪，如图是小明设计的电路图，其中R为气敏电阻，R0为定值电阻。他通过翻阅资料了解到气敏电阻的阻值随气体浓度的增大而减小。闭合开关S，当烟雾浓度增大时，会出现（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表、电压表示数均不变
【答案】A
【分析】由图可知，R和R0串联，电流表测串联电路中的电流，电压表测R两端的电压，当烟雾浓度增大时，气敏元件R的阻值随气体浓度的增大而减小，根据欧姆定律判断出电路中电流的变化和R0两端电压的变化，由串联电路电压的规律判断出气敏电阻R两端电压的变化。
【解答】解：由图可知，R和R0串联，电流表测串联电路中的电流，当气体浓度越高时，由串联电路的特点知，根据I＝，即电流表的示数变大0＝IR7知R0两端的电压变大，由串联电路电压的规律知气敏电阻R两端的电压变小。
故选：A。
6．（2分）如图所示的电路，闭合开关，下列判断正确的是（ ）
A．若灯泡L1发光，L2不发光，一定是L2灯丝断
B．若电压表示数为零，一定是L2断路
C．若只有L1开路，则电压表示数一定为零
D．若只有L1短路，则电压表示数一定为零
【答案】D
【分析】根据电路图可知，该电路为串联电路，电压表测量灯泡L1两端的电压；根据每个选项出现的现象分析。
【解答】解：根据电路图可知，该电路为串联电路1两端的电压；
A、若灯泡L1发光，这说明电路是通路；L7不发光，则故障是L2灯短路，故A错误；
B、若电压表示数为零，故障是L2断路；也可能是电压表被短路8短路，故B错误；
C、若只有L1开路，电压表的正负接线柱与电源之间是接通的，故C错误；
D、若只有L1短路，则电压表也会被短路，故D正确。
故选：D。
7．（2分）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La＝Lb＝Lc＝Ld，横截面积关系为Sa＝Sb＝Sc＝Sd，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）
A．选用a和b进行实验，探究导体的电阻跟导体横截面积的关系
B．选用a和c进行实验，可以探究导体电阻跟导体长度的关系
C．选用b和d进行实验，可以探究导体电阻跟导体横截面积的关系
D．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
【答案】B
【分析】电阻是导体本身的一种性质，电阻大小的影响因素有材料、长度、横截面积、温度，与电压、电流等外界因素无关。
【解答】解：A、选用a和b进行实验，横截面积相同，所以可以探究导体电阻跟导体材料的关系；
B、a和c材料相同，而长度不同，故B正确；
C、选用b和d进行实验，横截面积不同，有三个变量，故C错误；
D、选用c和d进行实验，材料相同，所以可以探究导体电阻跟导体横截面积的关系。
故选：B。
8．（2分）利用身边的物体做物理小实验：将下列哪个物体连入如图所示电路中a、b两点之间，可以使小灯泡发光？（ ）
A．钢尺 B．木筷子 C．橡皮擦 D．塑料吸管
【答案】A
【分析】容易导电的物体是导体，不容易导电的物体是绝缘体，根据导体和绝缘体的定义进行判断，在a、b间接入导体，小灯泡发光，接入绝缘体小灯泡不发光。
【解答】解：常见的导体包括：人体、大地、酸碱盐的溶液等。
题中四个选项中，只有钢尺是导体、橡皮擦，所以要使开关S闭合后小灯泡能够发光、b间应接入钢尺，BCD错误。
故选：A。
9．（2分）如图甲电路，闭合开关S后，两个灯泡都能发光1指针的位置，电流表A2读数是0.6A，下列分析错误的是（ ）
A．灯泡L1和L2并联 B．电流表A1的读数是0.3A
C．通过灯L2的电流为0.6A D．通过灯L1的电流为0.9A
【答案】B
【分析】由电路图知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；根据并联电路特点判断A1量程并读数，由并联电路的电流特点计算L1的电流。
【解答】解：
（1）由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L6和A2，所以两灯并联，电流表A1测干路电流，电流表A4测L2的电流，故A正确；
（2）因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是4.6A，通过灯L2的电流为6.6A，由图乙知1应选择8～3A的量程，连接“﹣，A1读数为6.5A，故B错误；
则通过L1的电流I2＝I﹣I2＝1.8A﹣0.6A＝6.9A，故D正确。
故选：B。
10．（2分）某同学用伏安法测电阻，该同学在操作中选择两电表量程是正确的，但不慎将两表的位置对调了（如图所示）（ ）
A．电流表、电压表均损坏
B．电流表损坏，电压表读数为零
C．电流表有读数，电压表读数为零
D．电流表读数为零，电压表有读数
【答案】D
【分析】电压表的电阻很大，因此电压表必须并联在电路中，否则会形成开路；而电流表的内阻很小，因此电流表与被测用电器串联，否则用电器会被短路。
【解答】解：由图可知，电压表串联在电路中，故有示数，根据欧姆定律可知，所以电流表示数为0。
故选：D。
二、不定项选题（每题3分，漏选得2分，错选不得分）
（多选）11．（3分）关于电的知识，下列说法正确的是（ ）
A．摩擦起电的原因是摩擦能够创造电荷
B．验电器的工作原理是同种电荷相互排斥
C．物理学中把正电荷定向移动的方向规定为电流的方向
D．金属导电靠的是自由电子
【答案】BCD
【分析】（1）摩擦起电的实质是电荷的转移；
（2）验电器是利用同种电荷相互排斥的原理工作的；
（3）物理学中规定正电荷定向移动的方向为电流的方向；
（4）金属导电是因为金属导体中存在着大量能够自由移动的电子。
【解答】解：A．摩擦起电的实质是电荷的转移，故A错误；
B．验电器利用的是同种电荷相互排斥的原理；
C．物理学中规定正电荷定向移动的方向为电流的方向；
D．金属能导电是由于金属里面有大量的自由电子。
故选：BCD。
（多选）12．（3分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中（ ）
A．IAB＝IBC B．RAB＝RBC C．IAB＞IBC D．RAB＞RBC
【答案】AD
【分析】（1）AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小；
（2）根据串联电路的电流特点可知通过两段导体的电流关系。
【解答】解：AC、因为两段导体串联，即IAB＝IBC；故A正确，C错误；
BD、因为导体AB和BC由同种材料制成，由图可知导体AB横截面积比BC的小AB＞RBC；故D正确，B错误。
故选：AD。
（多选）13．（3分）如图所示，是小灯泡L和电阻R的电流与电压关系的图像。下列说法正确的是（ ）
A．电阻R的电阻值是10Ω
B．当通过L的电流是0.2A的时候，其电阻为5Ω
C．仅把L、R并联在电压是2V的电路中，干路里的电流是0.4A
D．仅把L、R串联在电路中，当电流是0.2A时，它们两端总电压是4V
【答案】BC
【分析】（1）R为定值电阻，电流随电压的变化关系为过原点的直线，任取一组数据利用欧姆定律I＝即可计算电阻；
（2）由图知，当通过L的电流为0.2A时对应的电压大小，根据欧姆定律求出电阻；
（3）当定值电阻R和小灯泡L并联在电压为2V电路中，由并联电路电压的规律，由图知R和灯的电流，由并联电路电流的规律得出电路中总电流；
（4）根据串联电路电流的规律，当电路的电流为0.2A时，可知灯和R两端的电压，由串联电路电压的规律得出电路的电压分析。
【解答】解：A、R为定值电阻＝＝20Ω；
B、由图知，对应的电压大小为1V＝5Ω；
C、当定值电阻R和小灯泡L并联在电压为3V电路中，R和灯的电压都为2V，R和灯的电流分别为0.5A和0.3A，电路干路里的电流：I＝IR+IL＝8.1A+0.4A＝0.4A，故C正确；
D、两电阻串联，由图知，灯两端的电压为8V，由串联电路电压的规律，即它们两端总电压是5V；
故选：BC。
（多选）14．（3分）在“探究串联电路的电压关系”的实验中，某同学按如图所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（ ）
A．实验时，若L1和L2的规格不同，则流经两灯的电流不相等
B．实验时，若将开关S更换至灯L1与L2之间，其控制作用不变
C．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
D．实验时，若电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
【答案】BD
【分析】由图可知，该电路为串联电路，电压表测量灯泡L1两端的电压；
（1）在串联电路中，电流处处相等；
（2）在串联电路中，开关的位置不同，控制作用相同；
（3）根据电压表的使用方法分析；
（4）当电压表正负接线柱与电源两极连接时，电压表就会有示数。
【解答】解：由图可知，该电路为串联电路1两端的电压；
A、实验时1和L2的规格不同，由于是串联电路，故A错误；
B、实验时1与L2之间，由于该电路是串联电路，故B正确；
C、测出Uab间电压后，保持b不动，此时电压表的正负接线柱接反了，故C错误；
D、当a，电压表接在ab间时，有示数，电压表也测量电源电压，故D正确。
故选：BD。
（多选）15．（3分）如图所示，向同一方向移动滑片，电阻的变化效果相同的是（ ）
A． B．
C． D．
【答案】AD
【分析】滑动变阻器的使用方法：选择“一上一下”接线柱；且与用电器串联使用；滑片远离使用的下接线柱时，接入电阻变大，反之电阻变小；据此回答即可。
【解答】解：AD、两个图中使用的都是左下接线柱，连入电路的电阻丝都是左下接线柱到滑片之间的电阻丝，连入的电阻都变大，连入的电阻都变小；
B、选择的都是两个下接线柱；
C、图中选择的是右下接线柱和一个上面的接线柱，当滑片远离下接线柱（或向左）移动时，反之。
综合以上分析，向同一方向移动滑片。
故选：AD。
三、填空题（19分）
16．（2分）图甲所示电路的电源电压为3V，闭合开关后，两电流表的指针偏转均如图乙所示1电阻为 10 Ω；断开开关后，电阻R2的阻值为 2.5 Ω。
【答案】10；2.5。
【分析】由电路图可知，两电阻并联，电流表A1测R1支路的电流，电流表A2测干路电流。
因并联电路中干路电流等于各支路电流之和，所以电流表A2示数大于电流表A1的示数，
所以电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.3A，即I1＝0.3A，根据欧姆定律计算R1电阻；
电流表A2的量程为0～3A，分度值为0.1A，示数为1.5A，即I＝1.5A；
根据并联电路电流的规律计算通过L2的电流，根据并联电路电压特点结合欧姆定律计算电阻R2的阻值，定值电阻的阻值不变。
【解答】解：由电路图可知，两电阻并联1测R1支路的电流，电流表A3测干路电流。
因并联电路中干路电流等于各支路电流之和，所以电流表A2示数大于电流表A1的示数，
所以电流表A8的量程为0～0.4A，分度值为0.02A，即I1＝7.3A，
电流表A2的量程为7～3A，分度值为0.4A，即I＝1.5A；
并联电路各支路两端电压相等，根据欧姆定律可得：R8＝＝＝10Ω；
根据并联电路电流的规律知，通过L2的电流为：I8＝I﹣I1＝1.2A﹣0.3A＝7.2A；
电阻R2的阻值：R7＝＝＝2.3Ω。
故答案为：10；2.5。
17．（3分）如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，电压表V2测的是 L1 两端的电压，电压表V1测的是 电源 两端的电压，则小灯泡L2两端的电压是 6V 。
【答案】L1；电源；6V。
【分析】由电路图可知，两灯泡串联，V2表测量L1两端的电压，V1表测量两个灯两端的总电压；根据串联电路的电压规律和指针位置确定两表所选量程，并读数，从而求得L2两端的电压。
【解答】解：由电路图可知，两灯泡串联，V2表测量L1两端的电压，V3表测量两个灯两端的总电压，即电源电压。
因为串联电路两端的电压等于各部分电路两端的电压之和，所以V2的示数小于V1的示数，
由于两表指针位置相同，所以V7选择的量程为0～15V，分度值为0.8V，
V2选择的量程是0～3V量程，分度值为0.1V4＝1.5V，
则灯L5两端的电压 U2＝U﹣U1＝2.5V﹣1.6V＝6V。
故答案为：L1；电源；4V。
18．（4分）如图所示是一种自动测定油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度，滑片P会向 下 移动，R1的电阻会 变小 ，油量表示数会 变大 。从图中可看油量表实际就是 电流 表。
【答案】下；变小；变大；电流。
【分析】由图可知，该电路为串联电路，油量表串联在电路中，所以油量表是由电流表改装而成的；
当油量增加时，油面升高，浮子位置升高，在杠杆作用下，滑片会向下移动，据此可知滑动变阻器接入电路的电阻变化，根据串联电路电阻规律结合欧姆定律可知通过电路的电流变化。
【解答】解：由图可知，该电路为串联电路，所以油量表是由电流表改装而成的；
当向油箱里加油时，油面升高，在杠杆作用下，滑动变阻器R1连入电路的阻值减小，电路中的总电阻减小可知，即油量表示数变大。
故答案为：下；变小；电流。
19．（6分）自然界里只存在 正 电荷与 负 电荷。电荷间的相互作用是：同种电荷互相 排斥 ，异种电荷互相 吸引 。小刚打扫房间时，用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛 摩擦 而带上了电，带电体有 吸引 轻小物体的性质。
【答案】见试题解答内容
【分析】自然界存在两种电荷：正电荷和负电荷。
电荷间的作用：同种电荷相互排斥，异种电荷相互吸引。
玻璃和干绸布摩擦，玻璃和干绸布带上异种电荷，都有吸引轻小物体的性质。
【解答】解：自然界存在两种电荷：正电荷和负电荷。
同种电荷相互排斥，异种电荷相互吸引。
用干绸布擦穿衣镜，干绸布和穿衣镜之间相互摩擦，带有异种电荷，细小的绒毛属于轻小物体。
故答案为：正；负；排斥；摩擦。
20．（4分）取两个相同且均不带电的验电器A和B。先用毛皮摩擦过的橡胶棒接触验电器A的金属球，观察到金属箔 张开 ，原因是 同种电荷互相排斥 且橡胶棒所带电荷越多，金属箔的张角越 大 ，接着用带绝缘柄的金属棒把A和B的金属球连接起来，则金属棒中的电流方向是 从B到A （选填“从A向B”、“从B向A”）。
【答案】张开；同种电荷互相排斥；大；从B向A。
【分析】（1）与毛皮摩擦过的橡胶棒带负电；
电荷间相互作用规律：同种电荷互相排斥，异种电荷互相吸引；
金属箔上的电荷就越多，金属箔的张角就越大；
（2）正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反，电子带的是负电。
【解答】解：（1）与毛皮摩擦过的橡胶棒带负电，当它接触验电器A的金属球时，使其都带负电，所以金属箔张开；
橡胶棒带的电荷越多，金属箔上的电荷就越多；
（2）用带绝缘柄的金属棒把A和B的金属球连接起来，部分电子从A移动到B，则金属棒中的电流方向是从B向A。
故答案为：张开；同种电荷互相排斥；大。
四、作图题（4分）
21．（2分）根据如图所示的电路图连接实物电路（电流表选择小量程）。
【答案】
【分析】分析电路的连接及开关的作用和电流表测量的电流，根据电路图连接实物图，注意电流从电流表正接线柱流入，从负接线柱流出，各元件顺序与电路图一一对应。
【解答】解：原电路中，两灯并联2与灯L2串联，只控制这个灯5串联测量通过L1的电流，S1控制整个电路，根据电路图连接实物图
22．（2分）根据下面的实物图，在虚线框内画出与之对应的电路图。
【答案】
【分析】首先根据实物图分析电路的连接方式，然后画出电路图。
【解答】解：由图可知，变阻器（滑片以左电阻丝连入电路中）与电阻R串联，电流表测电路的电流，如下图所示：
。
五、实验题
23．（9分）探究串、并联电路的特点。
（1）如图甲，闭合开关两灯都发光，取下灯L1，灯L2 不发光 （“发光”或“不发光”），说明：串联电路中各用电器之间 相互影响 （“相互影响”或“相互不影响”）；将开关别连接在A、B、C处，闭合开关 都发光 （“发光”或“不发光”），说明：串联电路中开关位置改变，其控制作用 不变 （“改变”或“不改变”）；
（2）如图乙，闭合开关两灯都发光，取下L1、L2会 发光 （“发光”或“不发光”），说明：并联电路中各用电器之间 相互不影响 （“相互影响”或“相互不影响”）。将开关移到L1支路，其控制作用 改变 （“改变”或“不改变”）。
【答案】（1）不发光；相互影响；都发光；不变；（2）发光；相互不影响；改变
【分析】（1）在串联电路中，各用电器相互影响，开关的控制作用与所处的位置无关；
（2）在并联电路中，各用电器互不影响，干路开关控制所有的用电器，支路开关只控制本支路的用电器。
【解答】解：（1）如图甲，两灯串联，取下灯L1，灯L2不发光，说明：串联电路中各用电器之间相互影响、B、C处，两灯都发光，其控制作用不变；
（2）如图乙，两灯并联，取下L4，L2会发光，说明：并联电路中各用电器之间互不影响1支路，其控制作用只控制L5，控制作用发生了改变。
故答案为：（1）不发光；相互影响；不变；相互不影响。
24．（9分）图甲为小明同学探究“电流与电压的关系”的实验原理图。已知电源电压为4.5V，且保持恒定，定值电阻R0＝10Ω。
（1）请根据图甲所示的电路图，用笔画线代替导线将图乙所示的电路连接完整（导线不允许交叉）。
（2）连接好电路后，闭合开关S，发现电流表指针几乎没有偏转，原因可能是 B （假设电路只有一处故障）；
一
二
三
U（V）
3
2
1
I（A）
0.3
0.2
A．定值电阻R0短路
B．定值电阻R0断路
C．滑动变阻器R断路
D．滑动变阻器R短路
（3）排除故障后，闭合开关S进行实验，并将实验数据记录在表格中。
（4）解决上述问题后，继续实验，当电压表读数为1V时 0.1 A；
（5）请根据实验记录的数据，在图丁中画出定值电阻R0的U﹣I图像；
（6）实验结论：当导体电阻不变时，通过导体的电流与导体两端的电压成 正比 。
【答案】（1）见解答图；（2）B；（3）0.1；（4）见解答图；（5）正比。
【分析】（1）图乙中还未连入的元件有电压表，电压表应并联到定值电阻两端；
（2）若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
（3）已知电流表的量程和分度值，可读出电流表的示数；
（4）根据表格中的数据利用描点连线的方法做出图像；
（5）根据图像得出结论。
【解答】解：（1）电压表的“3”接线柱已接入电路，需要把“﹣”接线柱接到定值电阻的左边接线柱，连好的实物图如下图所示：
；
（2）发现电流表指针几乎没有偏转，说明电路总电阻很大或断路，说明电压表与电源连通，故选B；
（3）由图丙可知，电流表的量程为0～4.6A，所以电流表的示数为0.5A；
（4）根据表格中的数据利用描点连线的方法做出图像，如下图所示：
；
（5）根据多次测量数据描绘出电流随电压变化如图所示，由图像是一条过原点的直线可以得出的结论是：当导体电阻不变时。
故答案为：（1）见解答图；（2）B；（4）见解答图。
25．（9分）用三节干电池作电源探究“通过导体的电流与电阻的关系”，选用的五个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）如图甲所示，有一根线连接错误，请在错误的连线上打“×”并用笔画线代替导线将电路连接正确；
（2）闭合开关前，滑动变阻器的滑片应置于最 左 （选填“左”或“右”）端；
（3）闭合开关后，电流表有示数而电压表无示数，可能是定值电阻 短 路；
（4）排除故障后进行实验，第1次实验的电流表示数如图乙所示，为 0.12 A。其他数据如表所示，则第4次实验数据的问题可能是 A （选填序号）；
A．读数错误
B．未调节电压
C．电流表损坏
实验次数
1
2
3
4
5
R/Ω
25
20
15
10
5
I/A
0.15
0.2
1.5
0.6
（5）本实验的结论是： 当导体两端电压一定时，通过导体的电流与导体电阻成反比 。
【答案】（1）见解答图；（2）左；（3）短；（4）0.12；A；（5）当导体两端电压一定时，通过导体的电流与导体电阻成反比。
【分析】（1）电流表应串联在被测电路中，电压表应并联在被测电路两端，由图甲可知电流表和电压表连接有误，据此改接电路；
（2）为了保护电路，在闭合开关前，应将滑动变阻器的滑片置于阻值最大端；
（3）闭合开关后，电流表有示数，说明电路是通路，而电压表无示数，则可能电压表本身出了故障或者电压表并联部分发生了短路，据此判断；
（4）由图甲电路电流表所选量程，可确定其分度值，然后据图乙指针位置读出其示数；
分析第4次实验数据电流为1.5A大于所选电流表的最大量程范围，据此可知错误原因；
（5）分析表格数据可知通过定值电阻的电流与其电阻的乘积为一定值，据此得出结论。
【解答】解：（1）电流表应串联在被测电路中，电压表应并联在被测电路两端，据此改接电路如下图所示：
；
（2）为了保护电路，在闭合开关前，即图中的最左端；
（3）闭合开关后，电流表有示数，而电压表无示数，据此判断可能是定值电阻短路；
（4）由图甲电路电流表所选量程为0～0.8A，可确定其分度值为0.02A；
分析第4次实验数据电流为3.5A大于所选电流表的最大量程0.5A，且根据表格数据的规律知，恰好是量程看错导致；
（5）分析表格数据可知通过定值电阻的电流与其电阻的乘积为一定值3V，且当电阻减小为原来的几分之一时，据此得出结论为：当导体两端电压一定时。
故答案为：（1）见上图；（2）左；（4）0.12；A，通过导体的电流与导体电阻成反比。
26．（9分）小希和小聪一起进行“探究串联电路的电压关系”的实验。
（1）连接电路时，开关应该 断开 。
（2）小希根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了 断路 （选填“短路”或“断路”）。
（3）小聪帮助小希排除故障后，重新闭合开关，电压表示数如图乙所示，接下来他应该断开开关，然后 电压表换用0～3V的量程 。
（4）测出L1两端的电压后，小希断开开关，准备拆下电压表，只需将与A点相连的导线改接到C点即可，小希认为小聪的办法是错误的 电压表的正负接线柱接反了 。
（5）小聪分析实验数据后得出结论：串联电路电源两端的电压等于各用电器两端的电压之和，且各用电器两端的电压相等。小希认为小聪的结论可能不正确，为了验证这个结论是否正确 不同 （选填“相同”或“不同”）的灯泡再次实验。
【答案】（1）断开；（2）断路；（3）电压表换用0～3V的量程；（4）电压表的正负接线柱接反了；（5）不同
【分析】（1）为了保护电路，连接电路时需要断开开关；
（2）分别假设短路和断路两种情况，结合题干信息，找出符合题意的答案；
（3）实验时，电压表的指针偏转角度太小，说明选用的量程过大，据此回答；
（4）测电压时要注意电流从电压表正接线柱流入，从负接线柱流出，否则，电压表指针反向偏转；
（5）为了避免偶然性，寻找普遍规律，实验中应该选择不同规格的小灯泡进行实验。
【解答】解：（1）为了保护电路，连接电路时需要断开开关；
为了避免偶然性，寻找普遍规律；
（2）若L1短路，电压表示数为0，L3发光，不符合题意；
若L1断路，闭合开关S后1、L3均不发光，电压表与灯L2串联在电路中，电压表测电源电压，符合题意1发生了断路；
（3）由图可知，测量时，说明选用的量程过大；为了使实验结果更准确，电压表换用5～3V的量程；
（4）因已测量出L1的电压，故与A点相连的为电压表的负接线柱；在测L5两端的电压时，如果电压表所接的B接点不动，并改接到C接点上，即电压表的正负接线柱接反了；
（5）为了使实验结论具有普遍性接下来还要：更换不同规格的灯泡多次实验。
故答案为：（1）断开；（2）断路；（4）电压表的正负接线柱接反了。
六、计算题（6分）
27．（6分）如图所示的电路中，电源两端电压U＝5V保持不变，电阻R1＝2Ω，当开关S闭合时，电压表示数为2V。求：
（1）电流表的示数I；
（2）电阻R2两端的电压U2；
（3）电阻R2的阻值。
【答案】（1）电流表的示数I为1A；
（2）电阻R2两端的电压U2为3V；
（3）电阻R2的阻值为3Ω。
【分析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）根据串联电路的电流特点和欧姆定律求出电流表的示数；
（2）由串联电路的电压规律可知电阻R2两端的电压U2；
（3）因串联电路各处电流相等，所以由I＝可得电阻R2的阻值。
【解答】解：由电路图可知，R1与R2串联，电压表测R7两端的电压，电流表测电路中的电流。
（1）因串联电路中各处的电流相等，
所以，电流表的示数：I＝I1＝＝＝6A；
（2）由串联电路的电压规律知，电阻R2两端的电压U2＝U﹣U7＝5V﹣2V＝3V；
（3）因串联电路各处电流相等，所以通过R2的电流：I2＝I＝8A，
电阻R2的阻值：R2＝＝＝3Ω。
答：（1）电流表的示数I为1A；
（2）电阻R2两端的电压U2为3V；
（3）电阻R4的阻值为3Ω。
2023-2024学年山东省青岛市莱西市国开实验学校九年级（上）月考物理试卷（10月份）
一、单选题（20分）
1．（2分）根据欧姆定律公式I＝可以导出R＝，关于这个公式正确的说法是（ ）
A．导体电阻的大小与导体两端电压成正比
B．导体电阻的大小与它的电流成反比
C．导体电阻的大小与导体两端电压和通过导体的电流无关
D．当导体两端电压为零时，导体的电阻也为零
2．（2分）我国学者王充在《论衡》中有关于静电知识的记载。下列有关静电知识的说法正确的是（ ）
A．摩擦起电创造了电荷
B．用毛皮摩擦橡胶棒，电子从橡胶棒转移到毛皮上
C．相互吸引的两个轻小物体，一定是带了异种电荷
D．古代建筑物上的龙角铁制装饰物，可防止静电危害
3．（2分）如图所示，电源电压恒定不变，闭合开关后，下列说法正确的是（ ）
A．电流表A示数变大，电压表V示数变小
B．电流表A示数变小，电压表V示数变大
C．电流表A示数变大，电压表V示数不变
D．电流表A示数变小，电压表V示数不变
4．（2分）下列电路连接正确且电压表测量R2两端电压的是（ ）
A． B．
C． D．
5．（2分）小明利用气敏电阻自制了一个烟雾浓度检测仪，如图是小明设计的电路图，其中R为气敏电阻，R0为定值电阻。他通过翻阅资料了解到气敏电阻的阻值随气体浓度的增大而减小。闭合开关S，当烟雾浓度增大时，会出现（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表、电压表示数均不变
6．（2分）如图所示的电路，闭合开关，下列判断正确的是（ ）
A．若灯泡L1发光，L2不发光，一定是L2灯丝断
B．若电压表示数为零，一定是L2断路
C．若只有L1开路，则电压表示数一定为零
D．若只有L1短路，则电压表示数一定为零
7．（2分）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La＝Lb＝Lc＝Ld，横截面积关系为Sa＝Sb＝Sc＝Sd，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）
A．选用a和b进行实验，探究导体的电阻跟导体横截面积的关系
B．选用a和c进行实验，可以探究导体电阻跟导体长度的关系
C．选用b和d进行实验，可以探究导体电阻跟导体横截面积的关系
D．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
8．（2分）利用身边的物体做物理小实验：将下列哪个物体连入如图所示电路中a、b两点之间，可以使小灯泡发光？（ ）
A．钢尺 B．木筷子 C．橡皮擦 D．塑料吸管
9．（2分）如图甲电路，闭合开关S后，两个灯泡都能发光1指针的位置，电流表A2读数是0.6A，下列分析错误的是（ ）
A．灯泡L1和L2并联 B．电流表A1的读数是0.3A
C．通过灯L2的电流为0.6A D．通过灯L1的电流为0.9A
10．（2分）某同学用伏安法测电阻，该同学在操作中选择两电表量程是正确的，但不慎将两表的位置对调了（如图所示）（ ）
A．电流表、电压表均损坏
B．电流表损坏，电压表读数为零
C．电流表有读数，电压表读数为零
D．电流表读数为零，电压表有读数
二、不定项选题（每题3分，漏选得2分，错选不得分）
（多选）11．（3分）关于电的知识，下列说法正确的是（ ）
A．摩擦起电的原因是摩擦能够创造电荷
B．验电器的工作原理是同种电荷相互排斥
C．物理学中把正电荷定向移动的方向规定为电流的方向
D．金属导电靠的是自由电子
（多选）12．（3分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中（ ）
A．IAB＝IBC B．RAB＝RBC C．IAB＞IBC D．RAB＞RBC
（多选）13．（3分）如图所示，是小灯泡L和电阻R的电流与电压关系的图像。下列说法正确的是（ ）
A．电阻R的电阻值是10Ω
B．当通过L的电流是0.2A的时候，其电阻为5Ω
C．仅把L、R并联在电压是2V的电路中，干路里的电流是0.4A
D．仅把L、R串联在电路中，当电流是0.2A时，它们两端总电压是4V
（多选）14．（3分）在“探究串联电路的电压关系”的实验中，某同学按如图所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（ ）
A．实验时，若L1和L2的规格不同，则流经两灯的电流不相等
B．实验时，若将开关S更换至灯L1与L2之间，其控制作用不变
C．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
D．实验时，若电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
（多选）15．（3分）如图所示，向同一方向移动滑片，电阻的变化效果相同的是（ ）
A． B．
C． D．
三、填空题（19分）
16．（2分）图甲所示电路的电源电压为3V，闭合开关后，两电流表的指针偏转均如图乙所示1电阻为 Ω；断开开关后，电阻R2的阻值为 Ω。
17．（3分）如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，电压表V2测的是 两端的电压，电压表V1测的是 两端的电压，则小灯泡L2两端的电压是 。
18．（4分）如图所示是一种自动测定油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度，滑片P会向 移动，R1的电阻会 ，油量表示数会 。从图中可看油量表实际就是 表。
19．（6分）自然界里只存在 电荷与 电荷。电荷间的相互作用是：同种电荷互相 ，异种电荷互相 。小刚打扫房间时，用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛 而带上了电，带电体有 轻小物体的性质。
20．（4分）取两个相同且均不带电的验电器A和B。先用毛皮摩擦过的橡胶棒接触验电器A的金属球，观察到金属箔 ，原因是 且橡胶棒所带电荷越多，金属箔的张角越 ，接着用带绝缘柄的金属棒把A和B的金属球连接起来，则金属棒中的电流方向是 （选填“从A向B”、“从B向A”）。
四、作图题（4分）
21．（2分）根据如图所示的电路图连接实物电路（电流表选择小量程）。
22．（2分）根据下面的实物图，在虚线框内画出与之对应的电路图。
五、实验题
23．（9分）探究串、并联电路的特点。
（1）如图甲，闭合开关两灯都发光，取下灯L1，灯L2 （“发光”或“不发光”），说明：串联电路中各用电器之间 （“相互影响”或“相互不影响”）；将开关别连接在A、B、C处，闭合开关 （“发光”或“不发光”），说明：串联电路中开关位置改变，其控制作用 （“改变”或“不改变”）；
（2）如图乙，闭合开关两灯都发光，取下L1、L2会 （“发光”或“不发光”），说明：并联电路中各用电器之间 （“相互影响”或“相互不影响”）。将开关移到L1支路，其控制作用 （“改变”或“不改变”）。
24．（9分）图甲为小明同学探究“电流与电压的关系”的实验原理图。已知电源电压为4.5V，且保持恒定，定值电阻R0＝10Ω。
（1）请根据图甲所示的电路图，用笔画线代替导线将图乙所示的电路连接完整（导线不允许交叉）。
（2）连接好电路后，闭合开关S，发现电流表指针几乎没有偏转，原因可能是 （假设电路只有一处故障）；
一
二
三
U（V）
3
2
1
I（A）
0.3
0.2
A．定值电阻R0短路
B．定值电阻R0断路
C．滑动变阻器R断路
D．滑动变阻器R短路
（3）排除故障后，闭合开关S进行实验，并将实验数据记录在表格中。
（4）解决上述问题后，继续实验，当电压表读数为1V时 A；
（5）请根据实验记录的数据，在图丁中画出定值电阻R0的U﹣I图像；
（6）实验结论：当导体电阻不变时，通过导体的电流与导体两端的电压成 。
25．（9分）用三节干电池作电源探究“通过导体的电流与电阻的关系”，选用的五个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）如图甲所示，有一根线连接错误，请在错误的连线上打“×”并用笔画线代替导线将电路连接正确；
（2）闭合开关前，滑动变阻器的滑片应置于最 （选填“左”或“右”）端；
（3）闭合开关后，电流表有示数而电压表无示数，可能是定值电阻 路；
（4）排除故障后进行实验，第1次实验的电流表示数如图乙所示，为 A。其他数据如表所示，则第4次实验数据的问题可能是 （选填序号）；
A．读数错误
B．未调节电压
C．电流表损坏
实验次数
1
2
3
4
5
R/Ω
25
20
15
10
5
I/A
0.15
0.2
1.5
0.6
（5）本实验的结论是： 。
26．（9分）小希和小聪一起进行“探究串联电路的电压关系”的实验。
（1）连接电路时，开关应该 。
（2）小希根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了 （选填“短路”或“断路”）。
（3）小聪帮助小希排除故障后，重新闭合开关，电压表示数如图乙所示，接下来他应该断开开关，然后 。
（4）测出L1两端的电压后，小希断开开关，准备拆下电压表，只需将与A点相连的导线改接到C点即可，小希认为小聪的办法是错误的 。
（5）小聪分析实验数据后得出结论：串联电路电源两端的电压等于各用电器两端的电压之和，且各用电器两端的电压相等。小希认为小聪的结论可能不正确，为了验证这个结论是否正确 （选填“相同”或“不同”）的灯泡再次实验。
六、计算题（6分）
27．（6分）如图所示的电路中，电源两端电压U＝5V保持不变，电阻R1＝2Ω，当开关S闭合时，电压表示数为2V。求：
（1）电流表的示数I；
（2）电阻R2两端的电压U2；
（3）电阻R2的阻值。
2023-2024学年山东省青岛市莱西市国开实验学校九年级（上）月考物理试卷（10月份）
参考答案与试题解析
一、单选题（20分）
1．（2分）根据欧姆定律公式I＝可以导出R＝，关于这个公式正确的说法是（ ）
A．导体电阻的大小与导体两端电压成正比
B．导体电阻的大小与它的电流成反比
C．导体电阻的大小与导体两端电压和通过导体的电流无关
D．当导体两端电压为零时，导体的电阻也为零
【答案】C
【分析】电阻是导体本身的一种性质，它与两端的电压和通过电流无关，R＝这个导出公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值。
【解答】解：阻值是导体本身所具有的性质，只与导体的材料、横截面积和温度有关，当电压为0时；
公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值。
故选：C。
2．（2分）我国学者王充在《论衡》中有关于静电知识的记载。下列有关静电知识的说法正确的是（ ）
A．摩擦起电创造了电荷
B．用毛皮摩擦橡胶棒，电子从橡胶棒转移到毛皮上
C．相互吸引的两个轻小物体，一定是带了异种电荷
D．古代建筑物上的龙角铁制装饰物，可防止静电危害
【答案】D
【分析】（1）摩擦起电的原因是电子的转移，并没有创造电荷；
（2）同种电荷相互排斥，异种电荷相互吸引；
（3）带电体可以吸引带异种电荷的物体，也可以吸引不带电的轻小物体。
【解答】解：A．摩擦起电不是创造了电荷，故A错误；
B．用毛皮摩擦橡胶棒，橡胶棒得到电子带负电，故B错误；
C．带电体可以吸引带异种电荷的物体，故C错误；
D．古代建筑物上的龙角铁制装饰物，属于避雷针。
故选D。
3．（2分）如图所示，电源电压恒定不变，闭合开关后，下列说法正确的是（ ）
A．电流表A示数变大，电压表V示数变小
B．电流表A示数变小，电压表V示数变大
C．电流表A示数变大，电压表V示数不变
D．电流表A示数变小，电压表V示数不变
【答案】A
【分析】根据电路图可知，闭合开关后，R和R'串联接入电路中，电流表测量电路中的电流，电压表测量R'两端的电压；根据滑片的移动方向分析滑动变阻器接入电路中电阻的变化和总电阻的变化，根据欧姆定律分析电路中电流的变化；根据串联电路的分压规律分析电压表示数的变化。
【解答】解：根据电路图可知，闭合开关后，电流表测量电路中的电流；当滑动变阻器滑片P向左端滑动时，总电阻变小，电路中的电流变大；根据串联电路的分压规律可知，电压表示数变小。
故选：A。
4．（2分）下列电路连接正确且电压表测量R2两端电压的是（ ）
A． B．
C． D．
【答案】D
【分析】根据电压表的使用规则分析：
①电压表要与待测电路并联；
②电流要从“+“接线柱流入，从“﹣“接线柱流出（否则指针反向偏转）。
③被测电压不要超过电压表的量程（可以采用试触的方法来看是否超过量程）。
【解答】解：A．如图2并联，电流表连接错误，故A错误；
B．如图2串联，电压表不能串联在电路中；
C．如图2并联，测的是电阻R1两端的电压，故C错误；
D．如图2两端电压，故D正确。
故选：D。
5．（2分）小明利用气敏电阻自制了一个烟雾浓度检测仪，如图是小明设计的电路图，其中R为气敏电阻，R0为定值电阻。他通过翻阅资料了解到气敏电阻的阻值随气体浓度的增大而减小。闭合开关S，当烟雾浓度增大时，会出现（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表、电压表示数均不变
【答案】A
【分析】由图可知，R和R0串联，电流表测串联电路中的电流，电压表测R两端的电压，当烟雾浓度增大时，气敏元件R的阻值随气体浓度的增大而减小，根据欧姆定律判断出电路中电流的变化和R0两端电压的变化，由串联电路电压的规律判断出气敏电阻R两端电压的变化。
【解答】解：由图可知，R和R0串联，电流表测串联电路中的电流，当气体浓度越高时，由串联电路的特点知，根据I＝，即电流表的示数变大0＝IR7知R0两端的电压变大，由串联电路电压的规律知气敏电阻R两端的电压变小。
故选：A。
6．（2分）如图所示的电路，闭合开关，下列判断正确的是（ ）
A．若灯泡L1发光，L2不发光，一定是L2灯丝断
B．若电压表示数为零，一定是L2断路
C．若只有L1开路，则电压表示数一定为零
D．若只有L1短路，则电压表示数一定为零
【答案】D
【分析】根据电路图可知，该电路为串联电路，电压表测量灯泡L1两端的电压；根据每个选项出现的现象分析。
【解答】解：根据电路图可知，该电路为串联电路1两端的电压；
A、若灯泡L1发光，这说明电路是通路；L7不发光，则故障是L2灯短路，故A错误；
B、若电压表示数为零，故障是L2断路；也可能是电压表被短路8短路，故B错误；
C、若只有L1开路，电压表的正负接线柱与电源之间是接通的，故C错误；
D、若只有L1短路，则电压表也会被短路，故D正确。
故选：D。
7．（2分）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La＝Lb＝Lc＝Ld，横截面积关系为Sa＝Sb＝Sc＝Sd，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）
A．选用a和b进行实验，探究导体的电阻跟导体横截面积的关系
B．选用a和c进行实验，可以探究导体电阻跟导体长度的关系
C．选用b和d进行实验，可以探究导体电阻跟导体横截面积的关系
D．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
【答案】B
【分析】电阻是导体本身的一种性质，电阻大小的影响因素有材料、长度、横截面积、温度，与电压、电流等外界因素无关。
【解答】解：A、选用a和b进行实验，横截面积相同，所以可以探究导体电阻跟导体材料的关系；
B、a和c材料相同，而长度不同，故B正确；
C、选用b和d进行实验，横截面积不同，有三个变量，故C错误；
D、选用c和d进行实验，材料相同，所以可以探究导体电阻跟导体横截面积的关系。
故选：B。
8．（2分）利用身边的物体做物理小实验：将下列哪个物体连入如图所示电路中a、b两点之间，可以使小灯泡发光？（ ）
A．钢尺 B．木筷子 C．橡皮擦 D．塑料吸管
【答案】A
【分析】容易导电的物体是导体，不容易导电的物体是绝缘体，根据导体和绝缘体的定义进行判断，在a、b间接入导体，小灯泡发光，接入绝缘体小灯泡不发光。
【解答】解：常见的导体包括：人体、大地、酸碱盐的溶液等。
题中四个选项中，只有钢尺是导体、橡皮擦，所以要使开关S闭合后小灯泡能够发光、b间应接入钢尺，BCD错误。
故选：A。
9．（2分）如图甲电路，闭合开关S后，两个灯泡都能发光1指针的位置，电流表A2读数是0.6A，下列分析错误的是（ ）
A．灯泡L1和L2并联 B．电流表A1的读数是0.3A
C．通过灯L2的电流为0.6A D．通过灯L1的电流为0.9A
【答案】B
【分析】由电路图知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；根据并联电路特点判断A1量程并读数，由并联电路的电流特点计算L1的电流。
【解答】解：
（1）由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L6和A2，所以两灯并联，电流表A1测干路电流，电流表A4测L2的电流，故A正确；
（2）因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是4.6A，通过灯L2的电流为6.6A，由图乙知1应选择8～3A的量程，连接“﹣，A1读数为6.5A，故B错误；
则通过L1的电流I2＝I﹣I2＝1.8A﹣0.6A＝6.9A，故D正确。
故选：B。
10．（2分）某同学用伏安法测电阻，该同学在操作中选择两电表量程是正确的，但不慎将两表的位置对调了（如图所示）（ ）
A．电流表、电压表均损坏
B．电流表损坏，电压表读数为零
C．电流表有读数，电压表读数为零
D．电流表读数为零，电压表有读数
【答案】D
【分析】电压表的电阻很大，因此电压表必须并联在电路中，否则会形成开路；而电流表的内阻很小，因此电流表与被测用电器串联，否则用电器会被短路。
【解答】解：由图可知，电压表串联在电路中，故有示数，根据欧姆定律可知，所以电流表示数为0。
故选：D。
二、不定项选题（每题3分，漏选得2分，错选不得分）
（多选）11．（3分）关于电的知识，下列说法正确的是（ ）
A．摩擦起电的原因是摩擦能够创造电荷
B．验电器的工作原理是同种电荷相互排斥
C．物理学中把正电荷定向移动的方向规定为电流的方向
D．金属导电靠的是自由电子
【答案】BCD
【分析】（1）摩擦起电的实质是电荷的转移；
（2）验电器是利用同种电荷相互排斥的原理工作的；
（3）物理学中规定正电荷定向移动的方向为电流的方向；
（4）金属导电是因为金属导体中存在着大量能够自由移动的电子。
【解答】解：A．摩擦起电的实质是电荷的转移，故A错误；
B．验电器利用的是同种电荷相互排斥的原理；
C．物理学中规定正电荷定向移动的方向为电流的方向；
D．金属能导电是由于金属里面有大量的自由电子。
故选：BCD。
（多选）12．（3分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中（ ）
A．IAB＝IBC B．RAB＝RBC C．IAB＞IBC D．RAB＞RBC
【答案】AD
【分析】（1）AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小；
（2）根据串联电路的电流特点可知通过两段导体的电流关系。
【解答】解：AC、因为两段导体串联，即IAB＝IBC；故A正确，C错误；
BD、因为导体AB和BC由同种材料制成，由图可知导体AB横截面积比BC的小AB＞RBC；故D正确，B错误。
故选：AD。
（多选）13．（3分）如图所示，是小灯泡L和电阻R的电流与电压关系的图像。下列说法正确的是（ ）
A．电阻R的电阻值是10Ω
B．当通过L的电流是0.2A的时候，其电阻为5Ω
C．仅把L、R并联在电压是2V的电路中，干路里的电流是0.4A
D．仅把L、R串联在电路中，当电流是0.2A时，它们两端总电压是4V
【答案】BC
【分析】（1）R为定值电阻，电流随电压的变化关系为过原点的直线，任取一组数据利用欧姆定律I＝即可计算电阻；
（2）由图知，当通过L的电流为0.2A时对应的电压大小，根据欧姆定律求出电阻；
（3）当定值电阻R和小灯泡L并联在电压为2V电路中，由并联电路电压的规律，由图知R和灯的电流，由并联电路电流的规律得出电路中总电流；
（4）根据串联电路电流的规律，当电路的电流为0.2A时，可知灯和R两端的电压，由串联电路电压的规律得出电路的电压分析。
【解答】解：A、R为定值电阻＝＝20Ω；
B、由图知，对应的电压大小为1V＝5Ω；
C、当定值电阻R和小灯泡L并联在电压为3V电路中，R和灯的电压都为2V，R和灯的电流分别为0.5A和0.3A，电路干路里的电流：I＝IR+IL＝8.1A+0.4A＝0.4A，故C正确；
D、两电阻串联，由图知，灯两端的电压为8V，由串联电路电压的规律，即它们两端总电压是5V；
故选：BC。
（多选）14．（3分）在“探究串联电路的电压关系”的实验中，某同学按如图所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（ ）
A．实验时，若L1和L2的规格不同，则流经两灯的电流不相等
B．实验时，若将开关S更换至灯L1与L2之间，其控制作用不变
C．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
D．实验时，若电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
【答案】BD
【分析】由图可知，该电路为串联电路，电压表测量灯泡L1两端的电压；
（1）在串联电路中，电流处处相等；
（2）在串联电路中，开关的位置不同，控制作用相同；
（3）根据电压表的使用方法分析；
（4）当电压表正负接线柱与电源两极连接时，电压表就会有示数。
【解答】解：由图可知，该电路为串联电路1两端的电压；
A、实验时1和L2的规格不同，由于是串联电路，故A错误；
B、实验时1与L2之间，由于该电路是串联电路，故B正确；
C、测出Uab间电压后，保持b不动，此时电压表的正负接线柱接反了，故C错误；
D、当a，电压表接在ab间时，有示数，电压表也测量电源电压，故D正确。
故选：BD。
（多选）15．（3分）如图所示，向同一方向移动滑片，电阻的变化效果相同的是（ ）
A． B．
C． D．
【答案】AD
【分析】滑动变阻器的使用方法：选择“一上一下”接线柱；且与用电器串联使用；滑片远离使用的下接线柱时，接入电阻变大，反之电阻变小；据此回答即可。
【解答】解：AD、两个图中使用的都是左下接线柱，连入电路的电阻丝都是左下接线柱到滑片之间的电阻丝，连入的电阻都变大，连入的电阻都变小；
B、选择的都是两个下接线柱；
C、图中选择的是右下接线柱和一个上面的接线柱，当滑片远离下接线柱（或向左）移动时，反之。
综合以上分析，向同一方向移动滑片。
故选：AD。
三、填空题（19分）
16．（2分）图甲所示电路的电源电压为3V，闭合开关后，两电流表的指针偏转均如图乙所示1电阻为 10 Ω；断开开关后，电阻R2的阻值为 2.5 Ω。
【答案】10；2.5。
【分析】由电路图可知，两电阻并联，电流表A1测R1支路的电流，电流表A2测干路电流。
因并联电路中干路电流等于各支路电流之和，所以电流表A2示数大于电流表A1的示数，
所以电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.3A，即I1＝0.3A，根据欧姆定律计算R1电阻；
电流表A2的量程为0～3A，分度值为0.1A，示数为1.5A，即I＝1.5A；
根据并联电路电流的规律计算通过L2的电流，根据并联电路电压特点结合欧姆定律计算电阻R2的阻值，定值电阻的阻值不变。
【解答】解：由电路图可知，两电阻并联1测R1支路的电流，电流表A3测干路电流。
因并联电路中干路电流等于各支路电流之和，所以电流表A2示数大于电流表A1的示数，
所以电流表A8的量程为0～0.4A，分度值为0.02A，即I1＝7.3A，
电流表A2的量程为7～3A，分度值为0.4A，即I＝1.5A；
并联电路各支路两端电压相等，根据欧姆定律可得：R8＝＝＝10Ω；
根据并联电路电流的规律知，通过L2的电流为：I8＝I﹣I1＝1.2A﹣0.3A＝7.2A；
电阻R2的阻值：R7＝＝＝2.3Ω。
故答案为：10；2.5。
17．（3分）如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，电压表V2测的是 L1 两端的电压，电压表V1测的是 电源 两端的电压，则小灯泡L2两端的电压是 6V 。
【答案】L1；电源；6V。
【分析】由电路图可知，两灯泡串联，V2表测量L1两端的电压，V1表测量两个灯两端的总电压；根据串联电路的电压规律和指针位置确定两表所选量程，并读数，从而求得L2两端的电压。
【解答】解：由电路图可知，两灯泡串联，V2表测量L1两端的电压，V3表测量两个灯两端的总电压，即电源电压。
因为串联电路两端的电压等于各部分电路两端的电压之和，所以V2的示数小于V1的示数，
由于两表指针位置相同，所以V7选择的量程为0～15V，分度值为0.8V，
V2选择的量程是0～3V量程，分度值为0.1V4＝1.5V，
则灯L5两端的电压 U2＝U﹣U1＝2.5V﹣1.6V＝6V。
故答案为：L1；电源；4V。
18．（4分）如图所示是一种自动测定油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度，滑片P会向 下 移动，R1的电阻会 变小 ，油量表示数会 变大 。从图中可看油量表实际就是 电流 表。
【答案】下；变小；变大；电流。
【分析】由图可知，该电路为串联电路，油量表串联在电路中，所以油量表是由电流表改装而成的；
当油量增加时，油面升高，浮子位置升高，在杠杆作用下，滑片会向下移动，据此可知滑动变阻器接入电路的电阻变化，根据串联电路电阻规律结合欧姆定律可知通过电路的电流变化。
【解答】解：由图可知，该电路为串联电路，所以油量表是由电流表改装而成的；
当向油箱里加油时，油面升高，在杠杆作用下，滑动变阻器R1连入电路的阻值减小，电路中的总电阻减小可知，即油量表示数变大。
故答案为：下；变小；电流。
19．（6分）自然界里只存在 正 电荷与 负 电荷。电荷间的相互作用是：同种电荷互相 排斥 ，异种电荷互相 吸引 。小刚打扫房间时，用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛 摩擦 而带上了电，带电体有 吸引 轻小物体的性质。
【答案】见试题解答内容
【分析】自然界存在两种电荷：正电荷和负电荷。
电荷间的作用：同种电荷相互排斥，异种电荷相互吸引。
玻璃和干绸布摩擦，玻璃和干绸布带上异种电荷，都有吸引轻小物体的性质。
【解答】解：自然界存在两种电荷：正电荷和负电荷。
同种电荷相互排斥，异种电荷相互吸引。
用干绸布擦穿衣镜，干绸布和穿衣镜之间相互摩擦，带有异种电荷，细小的绒毛属于轻小物体。
故答案为：正；负；排斥；摩擦。
20．（4分）取两个相同且均不带电的验电器A和B。先用毛皮摩擦过的橡胶棒接触验电器A的金属球，观察到金属箔 张开 ，原因是 同种电荷互相排斥 且橡胶棒所带电荷越多，金属箔的张角越 大 ，接着用带绝缘柄的金属棒把A和B的金属球连接起来，则金属棒中的电流方向是 从B到A （选填“从A向B”、“从B向A”）。
【答案】张开；同种电荷互相排斥；大；从B向A。
【分析】（1）与毛皮摩擦过的橡胶棒带负电；
电荷间相互作用规律：同种电荷互相排斥，异种电荷互相吸引；
金属箔上的电荷就越多，金属箔的张角就越大；
（2）正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反，电子带的是负电。
【解答】解：（1）与毛皮摩擦过的橡胶棒带负电，当它接触验电器A的金属球时，使其都带负电，所以金属箔张开；
橡胶棒带的电荷越多，金属箔上的电荷就越多；
（2）用带绝缘柄的金属棒把A和B的金属球连接起来，部分电子从A移动到B，则金属棒中的电流方向是从B向A。
故答案为：张开；同种电荷互相排斥；大。
四、作图题（4分）
21．（2分）根据如图所示的电路图连接实物电路（电流表选择小量程）。
【答案】
【分析】分析电路的连接及开关的作用和电流表测量的电流，根据电路图连接实物图，注意电流从电流表正接线柱流入，从负接线柱流出，各元件顺序与电路图一一对应。
【解答】解：原电路中，两灯并联2与灯L2串联，只控制这个灯5串联测量通过L1的电流，S1控制整个电路，根据电路图连接实物图
22．（2分）根据下面的实物图，在虚线框内画出与之对应的电路图。
【答案】
【分析】首先根据实物图分析电路的连接方式，然后画出电路图。
【解答】解：由图可知，变阻器（滑片以左电阻丝连入电路中）与电阻R串联，电流表测电路的电流，如下图所示：
。
五、实验题
23．（9分）探究串、并联电路的特点。
（1）如图甲，闭合开关两灯都发光，取下灯L1，灯L2 不发光 （“发光”或“不发光”），说明：串联电路中各用电器之间 相互影响 （“相互影响”或“相互不影响”）；将开关别连接在A、B、C处，闭合开关 都发光 （“发光”或“不发光”），说明：串联电路中开关位置改变，其控制作用 不变 （“改变”或“不改变”）；
（2）如图乙，闭合开关两灯都发光，取下L1、L2会 发光 （“发光”或“不发光”），说明：并联电路中各用电器之间 相互不影响 （“相互影响”或“相互不影响”）。将开关移到L1支路，其控制作用 改变 （“改变”或“不改变”）。
【答案】（1）不发光；相互影响；都发光；不变；（2）发光；相互不影响；改变
【分析】（1）在串联电路中，各用电器相互影响，开关的控制作用与所处的位置无关；
（2）在并联电路中，各用电器互不影响，干路开关控制所有的用电器，支路开关只控制本支路的用电器。
【解答】解：（1）如图甲，两灯串联，取下灯L1，灯L2不发光，说明：串联电路中各用电器之间相互影响、B、C处，两灯都发光，其控制作用不变；
（2）如图乙，两灯并联，取下L4，L2会发光，说明：并联电路中各用电器之间互不影响1支路，其控制作用只控制L5，控制作用发生了改变。
故答案为：（1）不发光；相互影响；不变；相互不影响。
24．（9分）图甲为小明同学探究“电流与电压的关系”的实验原理图。已知电源电压为4.5V，且保持恒定，定值电阻R0＝10Ω。
（1）请根据图甲所示的电路图，用笔画线代替导线将图乙所示的电路连接完整（导线不允许交叉）。
（2）连接好电路后，闭合开关S，发现电流表指针几乎没有偏转，原因可能是 B （假设电路只有一处故障）；
一
二
三
U（V）
3
2
1
I（A）
0.3
0.2
A．定值电阻R0短路
B．定值电阻R0断路
C．滑动变阻器R断路
D．滑动变阻器R短路
（3）排除故障后，闭合开关S进行实验，并将实验数据记录在表格中。
（4）解决上述问题后，继续实验，当电压表读数为1V时 0.1 A；
（5）请根据实验记录的数据，在图丁中画出定值电阻R0的U﹣I图像；
（6）实验结论：当导体电阻不变时，通过导体的电流与导体两端的电压成 正比 。
【答案】（1）见解答图；（2）B；（3）0.1；（4）见解答图；（5）正比。
【分析】（1）图乙中还未连入的元件有电压表，电压表应并联到定值电阻两端；
（2）若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
（3）已知电流表的量程和分度值，可读出电流表的示数；
（4）根据表格中的数据利用描点连线的方法做出图像；
（5）根据图像得出结论。
【解答】解：（1）电压表的“3”接线柱已接入电路，需要把“﹣”接线柱接到定值电阻的左边接线柱，连好的实物图如下图所示：
；
（2）发现电流表指针几乎没有偏转，说明电路总电阻很大或断路，说明电压表与电源连通，故选B；
（3）由图丙可知，电流表的量程为0～4.6A，所以电流表的示数为0.5A；
（4）根据表格中的数据利用描点连线的方法做出图像，如下图所示：
；
（5）根据多次测量数据描绘出电流随电压变化如图所示，由图像是一条过原点的直线可以得出的结论是：当导体电阻不变时。
故答案为：（1）见解答图；（2）B；（4）见解答图。
25．（9分）用三节干电池作电源探究“通过导体的电流与电阻的关系”，选用的五个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）如图甲所示，有一根线连接错误，请在错误的连线上打“×”并用笔画线代替导线将电路连接正确；
（2）闭合开关前，滑动变阻器的滑片应置于最 左 （选填“左”或“右”）端；
（3）闭合开关后，电流表有示数而电压表无示数，可能是定值电阻 短 路；
（4）排除故障后进行实验，第1次实验的电流表示数如图乙所示，为 0.12 A。其他数据如表所示，则第4次实验数据的问题可能是 A （选填序号）；
A．读数错误
B．未调节电压
C．电流表损坏
实验次数
1
2
3
4
5
R/Ω
25
20
15
10
5
I/A
0.15
0.2
1.5
0.6
（5）本实验的结论是： 当导体两端电压一定时，通过导体的电流与导体电阻成反比 。
【答案】（1）见解答图；（2）左；（3）短；（4）0.12；A；（5）当导体两端电压一定时，通过导体的电流与导体电阻成反比。
【分析】（1）电流表应串联在被测电路中，电压表应并联在被测电路两端，由图甲可知电流表和电压表连接有误，据此改接电路；
（2）为了保护电路，在闭合开关前，应将滑动变阻器的滑片置于阻值最大端；
（3）闭合开关后，电流表有示数，说明电路是通路，而电压表无示数，则可能电压表本身出了故障或者电压表并联部分发生了短路，据此判断；
（4）由图甲电路电流表所选量程，可确定其分度值，然后据图乙指针位置读出其示数；
分析第4次实验数据电流为1.5A大于所选电流表的最大量程范围，据此可知错误原因；
（5）分析表格数据可知通过定值电阻的电流与其电阻的乘积为一定值，据此得出结论。
【解答】解：（1）电流表应串联在被测电路中，电压表应并联在被测电路两端，据此改接电路如下图所示：
；
（2）为了保护电路，在闭合开关前，即图中的最左端；
（3）闭合开关后，电流表有示数，而电压表无示数，据此判断可能是定值电阻短路；
（4）由图甲电路电流表所选量程为0～0.8A，可确定其分度值为0.02A；
分析第4次实验数据电流为3.5A大于所选电流表的最大量程0.5A，且根据表格数据的规律知，恰好是量程看错导致；
（5）分析表格数据可知通过定值电阻的电流与其电阻的乘积为一定值3V，且当电阻减小为原来的几分之一时，据此得出结论为：当导体两端电压一定时。
故答案为：（1）见上图；（2）左；（4）0.12；A，通过导体的电流与导体电阻成反比。
26．（9分）小希和小聪一起进行“探究串联电路的电压关系”的实验。
（1）连接电路时，开关应该 断开 。
（2）小希根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了 断路 （选填“短路”或“断路”）。
（3）小聪帮助小希排除故障后，重新闭合开关，电压表示数如图乙所示，接下来他应该断开开关，然后 电压表换用0～3V的量程 。
（4）测出L1两端的电压后，小希断开开关，准备拆下电压表，只需将与A点相连的导线改接到C点即可，小希认为小聪的办法是错误的 电压表的正负接线柱接反了 。
（5）小聪分析实验数据后得出结论：串联电路电源两端的电压等于各用电器两端的电压之和，且各用电器两端的电压相等。小希认为小聪的结论可能不正确，为了验证这个结论是否正确 不同 （选填“相同”或“不同”）的灯泡再次实验。
【答案】（1）断开；（2）断路；（3）电压表换用0～3V的量程；（4）电压表的正负接线柱接反了；（5）不同
【分析】（1）为了保护电路，连接电路时需要断开开关；
（2）分别假设短路和断路两种情况，结合题干信息，找出符合题意的答案；
（3）实验时，电压表的指针偏转角度太小，说明选用的量程过大，据此回答；
（4）测电压时要注意电流从电压表正接线柱流入，从负接线柱流出，否则，电压表指针反向偏转；
（5）为了避免偶然性，寻找普遍规律，实验中应该选择不同规格的小灯泡进行实验。
【解答】解：（1）为了保护电路，连接电路时需要断开开关；
为了避免偶然性，寻找普遍规律；
（2）若L1短路，电压表示数为0，L3发光，不符合题意；
若L1断路，闭合开关S后1、L3均不发光，电压表与灯L2串联在电路中，电压表测电源电压，符合题意1发生了断路；
（3）由图可知，测量时，说明选用的量程过大；为了使实验结果更准确，电压表换用5～3V的量程；
（4）因已测量出L1的电压，故与A点相连的为电压表的负接线柱；在测L5两端的电压时，如果电压表所接的B接点不动，并改接到C接点上，即电压表的正负接线柱接反了；
（5）为了使实验结论具有普遍性接下来还要：更换不同规格的灯泡多次实验。
故答案为：（1）断开；（2）断路；（4）电压表的正负接线柱接反了。
六、计算题（6分）
27．（6分）如图所示的电路中，电源两端电压U＝5V保持不变，电阻R1＝2Ω，当开关S闭合时，电压表示数为2V。求：
（1）电流表的示数I；
（2）电阻R2两端的电压U2；
（3）电阻R2的阻值。
【答案】（1）电流表的示数I为1A；
（2）电阻R2两端的电压U2为3V；
（3）电阻R2的阻值为3Ω。
【分析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）根据串联电路的电流特点和欧姆定律求出电流表的示数；
（2）由串联电路的电压规律可知电阻R2两端的电压U2；
（3）因串联电路各处电流相等，所以由I＝可得电阻R2的阻值。
【解答】解：由电路图可知，R1与R2串联，电压表测R7两端的电压，电流表测电路中的电流。
（1）因串联电路中各处的电流相等，
所以，电流表的示数：I＝I1＝＝＝6A；
（2）由串联电路的电压规律知，电阻R2两端的电压U2＝U﹣U7＝5V﹣2V＝3V；
（3）因串联电路各处电流相等，所以通过R2的电流：I2＝I＝8A，
电阻R2的阻值：R2＝＝＝3Ω。
答：（1）电流表的示数I为1A；
（2）电阻R2两端的电压U2为3V；
（3）电阻R4的阻值为3Ω。
相关试卷
山东省青岛市莱西市莱西市第七中学2023-2024学年九年级上学期12月月考物理试题： 这是一份山东省青岛市莱西市莱西市第七中学2023-2024学年九年级上学期12月月考物理试题，共7页。
山东省青岛市莱西市莱西市第七中学2023-2024学年九年级上学期12月月考物理试题： 这是一份山东省青岛市莱西市莱西市第七中学2023-2024学年九年级上学期12月月考物理试题，共8页。
山东省青岛市崂山区实验学校2023-2024学年上学期九年级9月考试物理试卷： 这是一份山东省青岛市崂山区实验学校2023-2024学年上学期九年级9月考试物理试卷，共10页。试卷主要包含了、单项选择题等内容，欢迎下载使用。
