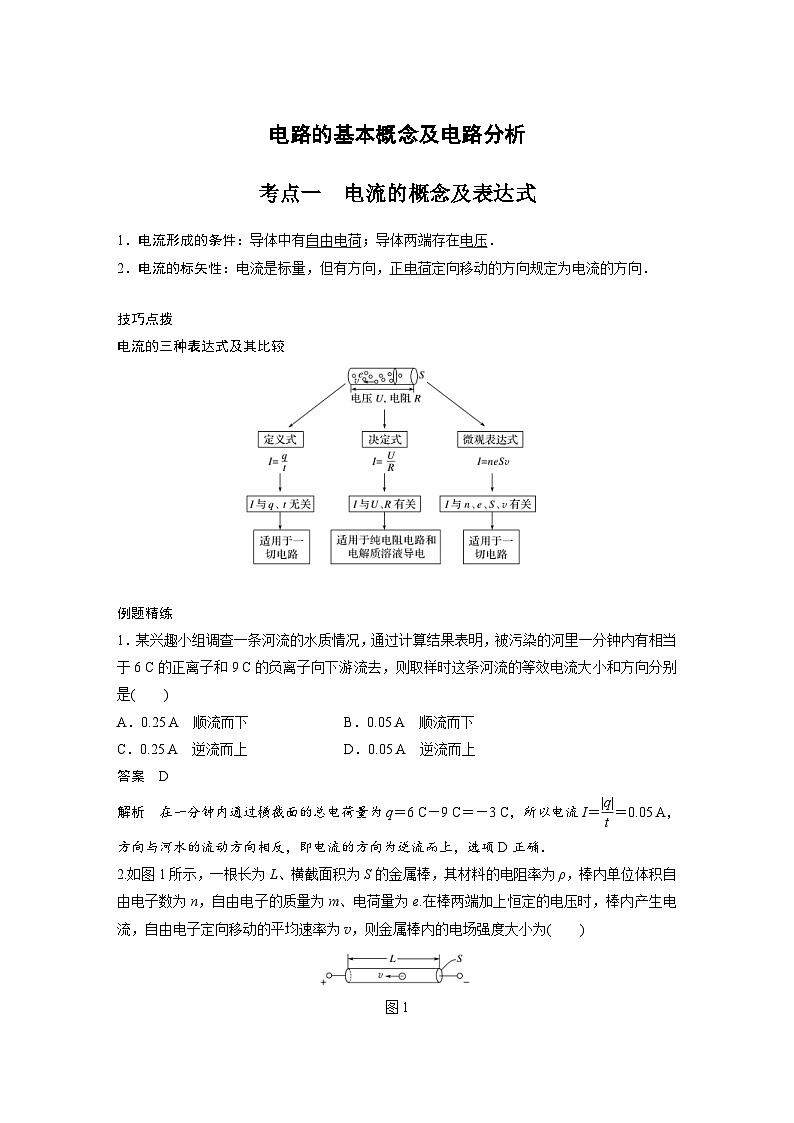

电路的基本概念及电路分析
考点一　电流的概念及表达式
1．电流形成的条件：导体中有自由电荷；导体两端存在电压．
2．电流的标矢性：电流是标量，但有方向，正电荷定向移动的方向规定为电流的方向．

技巧点拨
电流的三种表达式及其比较


例题精练
1．某兴趣小组调查一条河流的水质情况，通过计算结果表明，被污染的河里一分钟内有相当于6 C的正离子和9 C的负离子向下游流去，则取样时这条河流的等效电流大小和方向分别是(　　)
A．0.25 A　顺流而下 B．0.05 A　顺流而下
C．0.25 A　逆流而上 D．0.05 A　逆流而上
答案　D
解析　在一分钟内通过横截面的总电荷量为q＝6 C－9 C＝－3 C，所以电流I＝＝0.05 A，方向与河水的流动方向相反，即电流的方向为逆流而上，选项D正确．
2.如图1所示，一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，自由电子的质量为m、电荷量为e.在棒两端加上恒定的电压时，棒内产生电流，自由电子定向移动的平均速率为v，则金属棒内的电场强度大小为(　　)

图1
A. B. C．ρnev D.
答案　C
解析　由电流定义可知：I＝＝＝neSv.由欧姆定律可得：U＝IR＝neSv·ρ＝ρneLv，又E＝，故E＝ρnev，选项C正确．

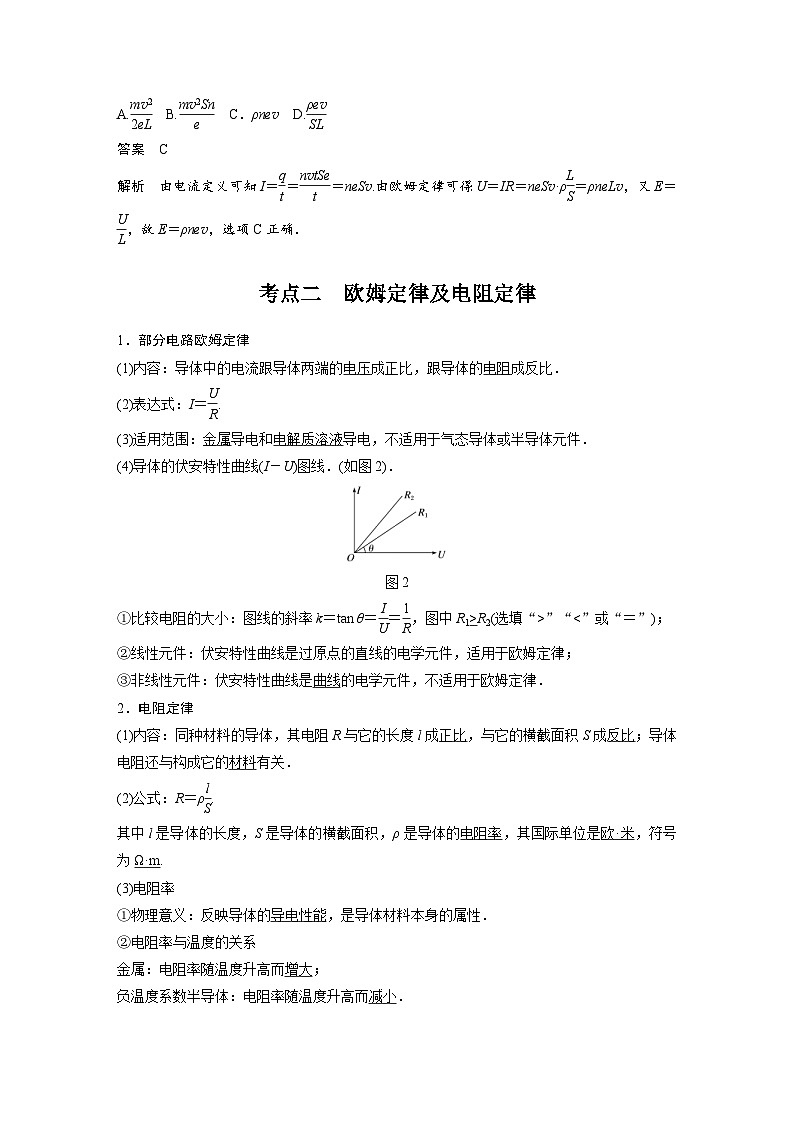

考点二　欧姆定律及电阻定律
1．部分电路欧姆定律
(1)内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比．
(2)表达式：I＝.
(3)适用范围：金属导电和电解质溶液导电，不适用于气态导体或半导体元件．
(4)导体的伏安特性曲线(I－U)图线．(如图2)．

图2
①比较电阻的大小：图线的斜率k＝tan θ＝＝，图中R1>R2(选填“>”“
