初中物理苏科版九年级全册家庭电路与安全用电单元测试当堂检测题

这是一份初中物理苏科版九年级全册家庭电路与安全用电单元测试当堂检测题，共6页。试卷主要包含了单选题，填空题，解答题，实验探究题，综合题等内容，欢迎下载使用。

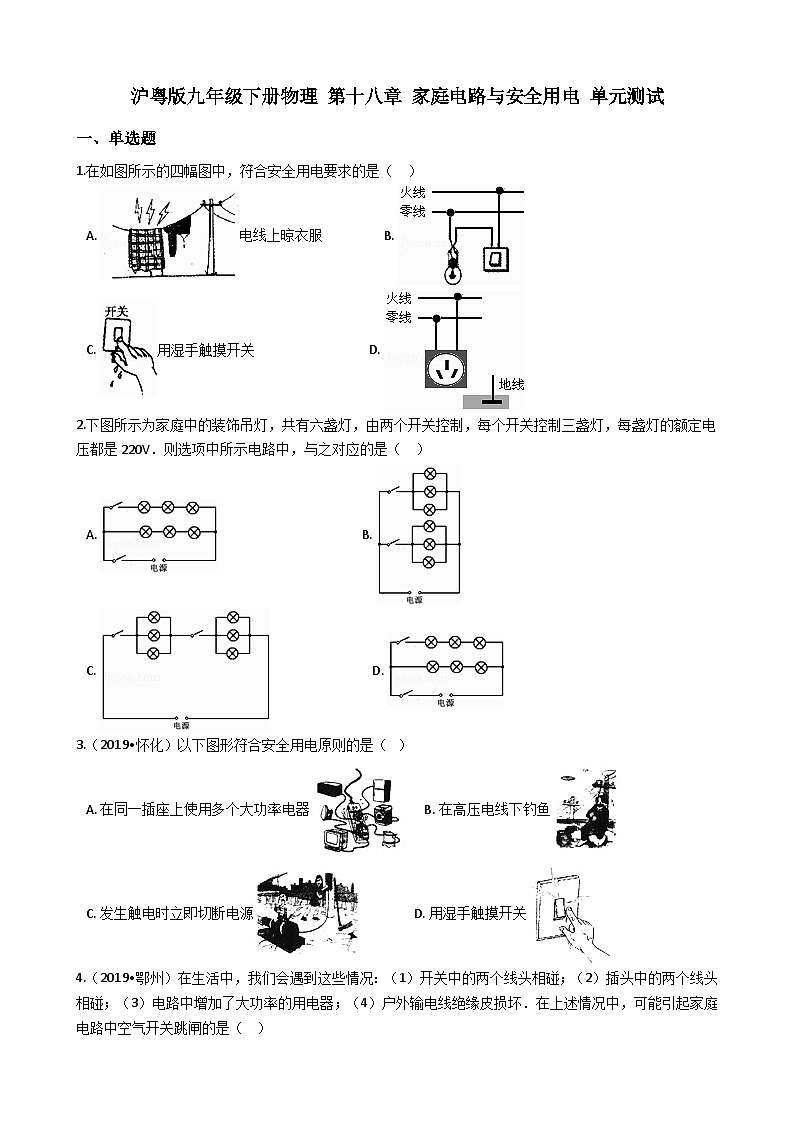

沪粤版九年级下册物理 第十八章 家庭电路与安全用电 单元测试一、单选题1.在如图所示的四幅图中，符合安全用电要求的是（   ）            A. 电线上晾衣服                   B.
C. 用湿手触摸开关                                    D. 2.下图所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V．则选项中所示电路中，与之对应的是（   ）A.                                              B.
C.                                 D. 3.（2019•怀化）以下图形符合安全用电原则的是（  ）            A. 在同一插座上使用多个大功率电器     B. 在高压电线下钓鱼C. 发生触电时立即切断电源                 D. 用湿手触摸开关4.（2019•鄂州）在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是（   ）            A. （1）和（2）                 B. （2）和（3）                 C. （2）和（4）                 D. （1）和（4）5.下列说法正确的是（　　）            A. 原子是由中子和质子组成
B. 有的半导体对光比较敏感，可以用来制造光敏电阻
C. 铜的导电性较好，可以用来制造保险丝
D. 超导材料在低于临界温度时电阻为零，将来可用于制造灯泡的灯丝6.小林家里新买了几件电器后，发现家中的保险丝经常熔断，原因可能是（            ）            A. 电阻过大                       B. 灯丝烧断                       C. 用电器总功率过大                       D. 电压太大7.小明通过实验研究串联电路中的电流关系，实验电路如图所示，闭合开关S后，灯泡L1、L2均不发光，且电流表示数为零。他用电流表检测电路故障，将电流表的正、负接线柱分别与a、b两点相连接，灯L2发光，电流表的示数为0.3A；将电流表的正、负接线柱分别与b、c两点相连接，灯L1、L2均不发光，且电流表的示数为零。若电路中只有一处故障，下列对于故障的判断正确的是（    ）
 A. 灯L1处出现了短路         B. 灯L2处出现了短路         C. 灯L1处出现了断路         D. 灯L2处出现了断路8.不能用湿手摸用电器和开关的原因不是因为（    ）            A. 皮肤潮湿时电阻小，通过人体的电流会很大
B. 皮肤潮湿时电阻大，通过人体的电流会很大
C. 水流入开关内能导电，使人和电源相连
D. 家用电器漏电时，人用潮湿的手触摸金属外壳时会有很大电流通过人体9.（2019•河池）张强同学对相关物理知识的表述，其中不正确的是（　　）            A. 利用凸透镜能使光线会聚的特点，可以用凸透镜制成的眼镜来矫正近视眼
B. 热机的大量使用会加剧“温室效应”
C. 同种电荷互相排斥，异种电荷互相吸引
D. 家庭中的电灯、电视机、电冰箱、电脑等用电器是并联在电路中的10.关于家庭电路和安全用电，下列说法正确的是（　　）            A. 在家庭电路中，同时工作的家用电器越多，家庭电路的总电阻越大
B. 家庭电路中自动空气开关跳闸，是由于电路中的总功率过大造成的
C. 更换照明灯泡和清理、擦拭家用电器的灰尘时，一定要先切断电源

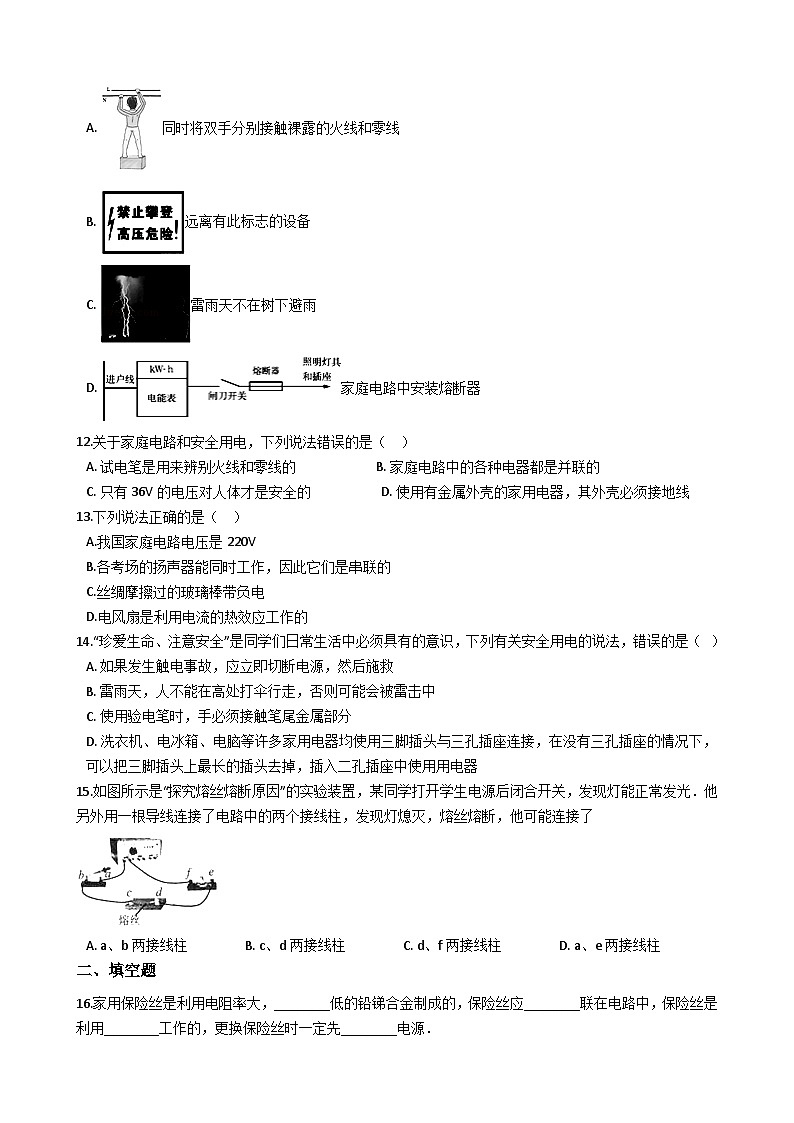

D. 只要注意不去直接接触高压电的线路或设备，就不会发生触电事故11.下列对应图示的做法，不符合安全用电与保护原则的是（   ）            A. 同时将双手分别接触裸露的火线和零线
B. 远离有此标志的设备
C. 雷雨天不在树下避雨
D. 家庭电路中安装熔断器12.关于家庭电路和安全用电，下列说法错误的是（   ）            A. 试电笔是用来辨别火线和零线的                         B. 家庭电路中的各种电器都是并联的
C. 只有36V的电压对人体才是安全的                      D. 使用有金属外壳的家用电器，其外壳必须接地线13.下列说法正确的是（   ）            A.我国家庭电路电压是220V
B.各考场的扬声器能同时工作，因此它们是串联的
C.丝绸摩擦过的玻璃棒带负电
D.电风扇是利用电流的热效应工作的14.“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全用电的说法，错误的是（   ）            A. 如果发生触电事故，应立即切断电源，然后施救
B. 雷雨天，人不能在高处打伞行走，否则可能会被雷击中
C. 使用验电笔时，手必须接触笔尾金属部分
D. 洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与三孔插座连接，在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用用电器15.如图所示是“探究熔丝熔断原因”的实验装置，某同学打开学生电源后闭合开关，发现灯能正常发光．他另外用一根导线连接了电路中的两个接线柱，发现灯熄灭，熔丝熔断，他可能连接了
​            A. a、b两接线柱                 B. c、d两接线柱                 C. d、f两接线柱                 D. a、e两接线柱二、填空题16.家用保险丝是利用电阻率大，________低的铅锑合金制成的，保险丝应________联在电路中，保险丝是利用________工作的，更换保险丝时一定先________电源．    17.经验证明，只有________ V的电压对人体才是安全的。    18.保险丝是由________ 的铅锑合金制成的．家庭电路用的保险丝应________ 联在电路中．当电流超过额定电流达到熔断电流时．它会自动________ ．选用保险丝时，应使它的额定电流等于或略大于电路中的________ ．    19.人们使用测电笔可辨别火线、零线，若氖管发光，则测电笔接触的是________线．如图所示是测电笔的结构示意图，里面有一个阻值为8.8×105Ω的大电阻，不计氖管和人体的电阻，此时通过人体的电流为________mA，这个电流的大小对人体是安全的．
 20.如图白炽灯螺丝套在家庭电路中接________ 线；控制灯泡的开关装在________ 线上．
 21.我国家庭电路的供电电压是________ V；家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是________ 联。    22.在上海地区的家庭中：电热水器正常工作的电压为________伏；电热水器与空调器之间是________连接的；每多使用一个用电器，家庭电路的总电阻________（选填“变大”、“变小”或“不变”）．    三、解答题23.（1）以笔代线将图1中螺口灯泡和开关连入电路；
 （2）根据静止的小磁针情况，标出图2中通电螺线管两端N、S极和电源a、b端的“+”“﹣”极．
 四、实验探究题24.人体就像一部复杂的机器，包含许多物理知识．（1）如图甲，当站在地面上的人接触裸露的火线时，人会触电，说明人体是________（导体/绝缘体）；如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，此时加在人体的电压________36V（选填“大于”、“小于”或“等于”）；    （2）如图丙，人的前臂实质是一个________（省力/费力/等臂）杠杆，好处是________．    五、综合题25.某宿舍楼共有“220V 30W”的日光灯20盏，“220V 60W”的彩电5台，“220V 40W”的电风扇5台，求：    （1）用电器的总功率；    （2）干路中的最大正常电流；    （3）熔断器里应安装什么规格的熔丝？    26.现在家庭电路中一般不再使用保险丝，而是使用一种叫做空气开关的新型保险装置（如图所示）．这种装置被附加在总开关上，通过电磁原理来实现断开．当电路中的电流过大时，保险装置就会自动脱扣，切断电路，俗称“跳闸”． （1）空气开关与保险丝相比较，好处是：________（写出一种）．    （2）如果你家的空气开关老是跳闸，你应该________．    答案解析部分一、单选题1.【答案】B  2.【答案】B  3.【答案】C  4.【答案】B  5.【答案】B  6.【答案】C  7.【答案】C  8.【答案】B  9.【答案】D  10.【答案】C  11.【答案】A  12.【答案】C  13.【答案】A  14.【答案】D  15.【答案】C  二、填空题16.【答案】熔点；串；电流的热效应；切断  17.【答案】不高于36  18.【答案】电阻率大，熔点低；串；熔断；最大正常工作电流  19.【答案】火；0.25  20.【答案】中性线（零线或N）；相线（火线或L）  21.【答案】220V；并  22.【答案】220；并联；变小  三、解答题23.【答案】解：（1）开关和灯泡是串联的．火线首先接开关，再接灯泡顶端的金属点；零线直接接灯泡螺旋套．如下图：
（2）由磁极间的相互作用规律可知通电螺线管的右端为S极，左端为N极；根据安培定则，伸出右手，使右手大拇指指示通电螺线管的N极（右端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的，左端流出，所以电源的右端为正极，左端为负极．如下图：

故答案为：见上图．  四、实验探究题24.【答案】（1）导体；小于
（2）费力；可以省距离  五、综合题25.【答案】（1）解：用电器的总功率：  P=30W×20+60W×5+40W×5=1100W；
（2）解：由P=UI可得，干路中的最大正常电流：  I=  = =5A；
（3）解：熔断器里应安装额定电流略大于5A规格的熔丝．  26.【答案】（1）不需要更换保险丝，操作安全、方便
（2）先查清故障原因，排除故障后再重新合上开关
