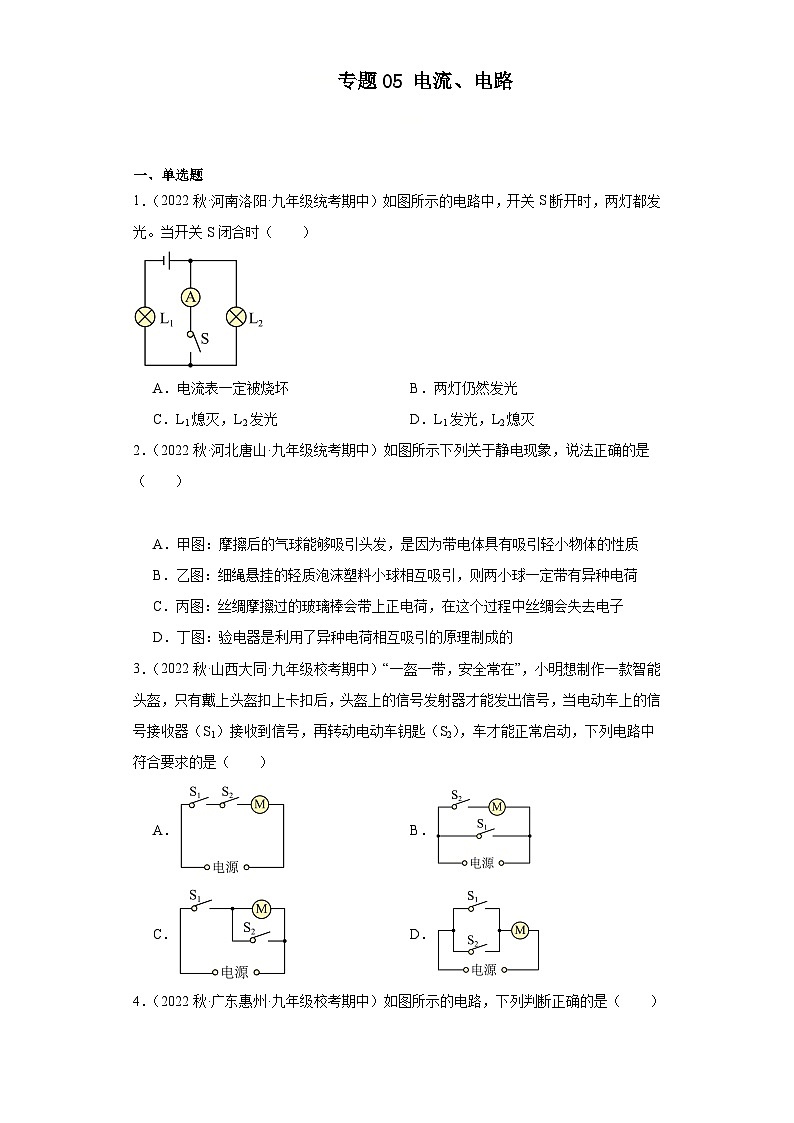

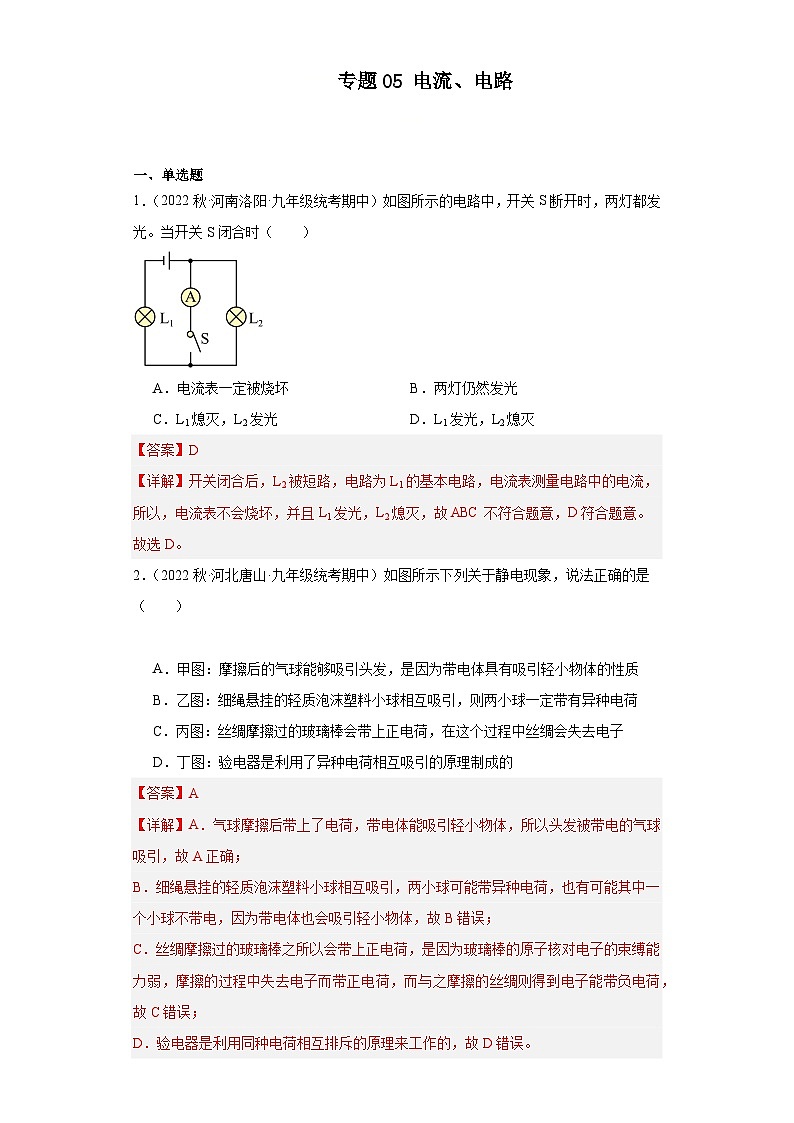

•          专题05 电流、电路
•

一、单选题

1．（2022秋·河南洛阳·九年级统考期中）如图所示的电路中，开关S断开时，两灯都发光。当开关S闭合时（　　）

A．电流表一定被烧坏 B．两灯仍然发光

C．L1熄灭，L2发光 D．L1发光，L2熄灭

2．（2022秋·河北唐山·九年级统考期中）如图所示下列关于静电现象，说法正确的是（　　）

A．甲图：摩擦后的气球能够吸引头发，是因为带电体具有吸引轻小物体的性质

B．乙图：细绳悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷

C．丙图：丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中丝绸会失去电子

D．丁图：验电器是利用了异种电荷相互吸引的原理制成的

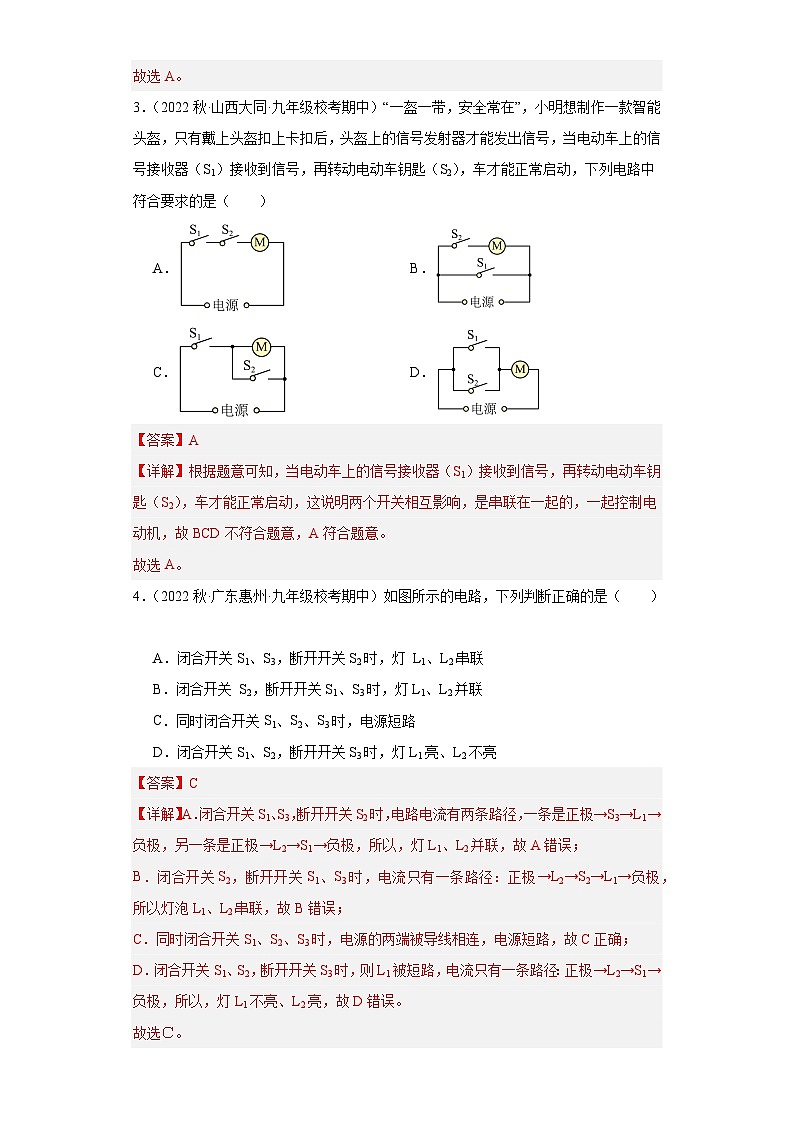

3．（2022秋·山西大同·九年级校考期中）“一盔一带，安全常在”，小明想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路中符合要求的是（　　）

A．   B．

C．   D．

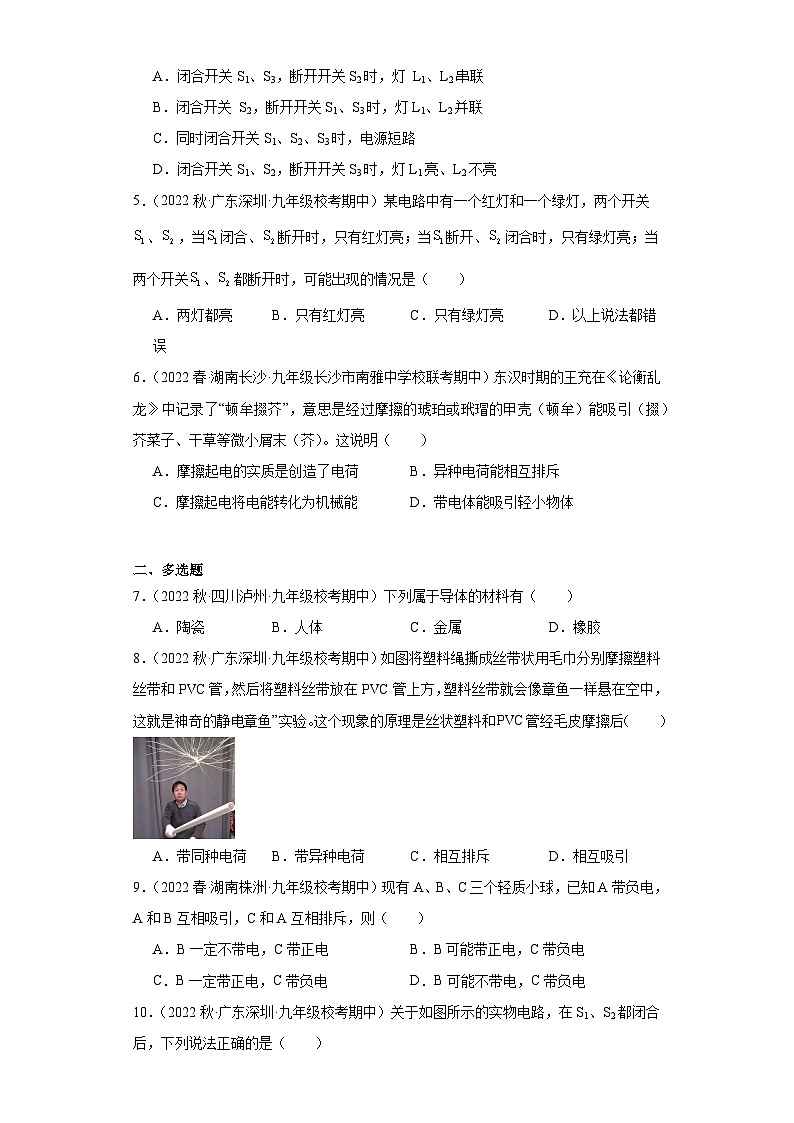

4．（2022秋·广东惠州·九年级校考期中）如图所示的电路，下列判断正确的是（　　）

A．闭合开关S1、S3，断开开关S2时，灯 L1、L2串联

B．闭合开关 S2，断开开关S1、S3时，灯L1、L2并联

C．同时闭合开关S1、S2、S3时，电源短路

D．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮

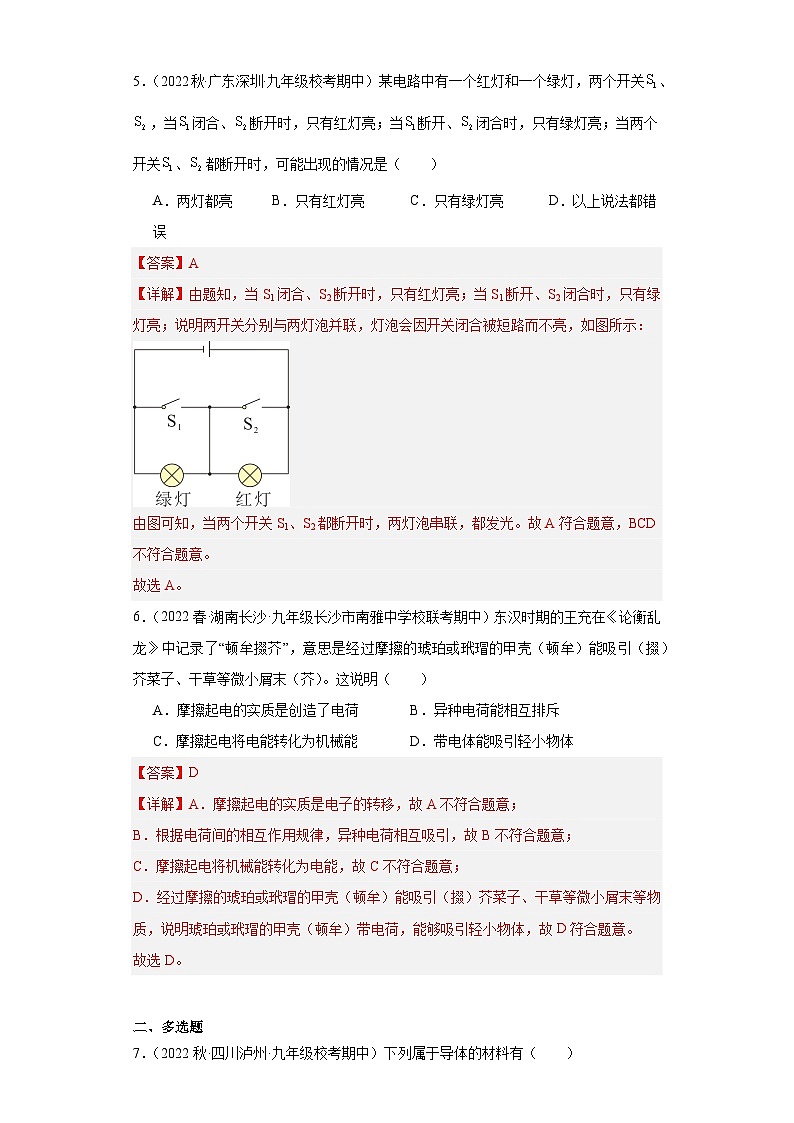

5．（2022秋·广东深圳·九年级校考期中）某电路中有一个红灯和一个绿灯，两个开关、，当闭合、断开时，只有红灯亮；当断开、闭合时，只有绿灯亮；当两个开关、都断开时，可能出现的情况是（　　）

A．两灯都亮 B．只有红灯亮 C．只有绿灯亮 D．以上说法都错误

6．（2022春·湖南长沙·九年级长沙市南雅中学校联考期中）东汉时期的王充在《论衡乱龙》中记录了“顿牟掇芥”，意思是经过摩擦的琥珀或玳瑁的甲壳（顿牟）能吸引（掇）芥菜子、干草等微小屑末（芥）。这说明（　　）

A．摩擦起电的实质是创造了电荷 B．异种电荷能相互排斥

C．摩擦起电将电能转化为机械能 D．带电体能吸引轻小物体

二、多选题

7．（2022秋·四川泸州·九年级校考期中）下列属于导体的材料有（　　）

A．陶瓷 B．人体 C．金属 D．橡胶

8．（2022秋·广东深圳·九年级校考期中）如图将塑料绳撕成丝带状用毛巾分别摩擦塑料丝带和PVC管，然后将塑料丝带放在PVC管上方，塑料丝带就会像章鱼一样悬在空中，这就是神奇的静电“章鱼”实验。这个现象的原理是丝状塑料和PVC管经毛皮摩擦后（　　）

A．带同种电荷 B．带异种电荷 C．相互排斥 D．相互吸引

9．（2022春·湖南株洲·九年级校考期中）现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（　　）

A．B一定不带电，C带正电 B．B可能带正电，C带负电

C．B一定带正电，C带负电 D．B可能不带电，C带负电

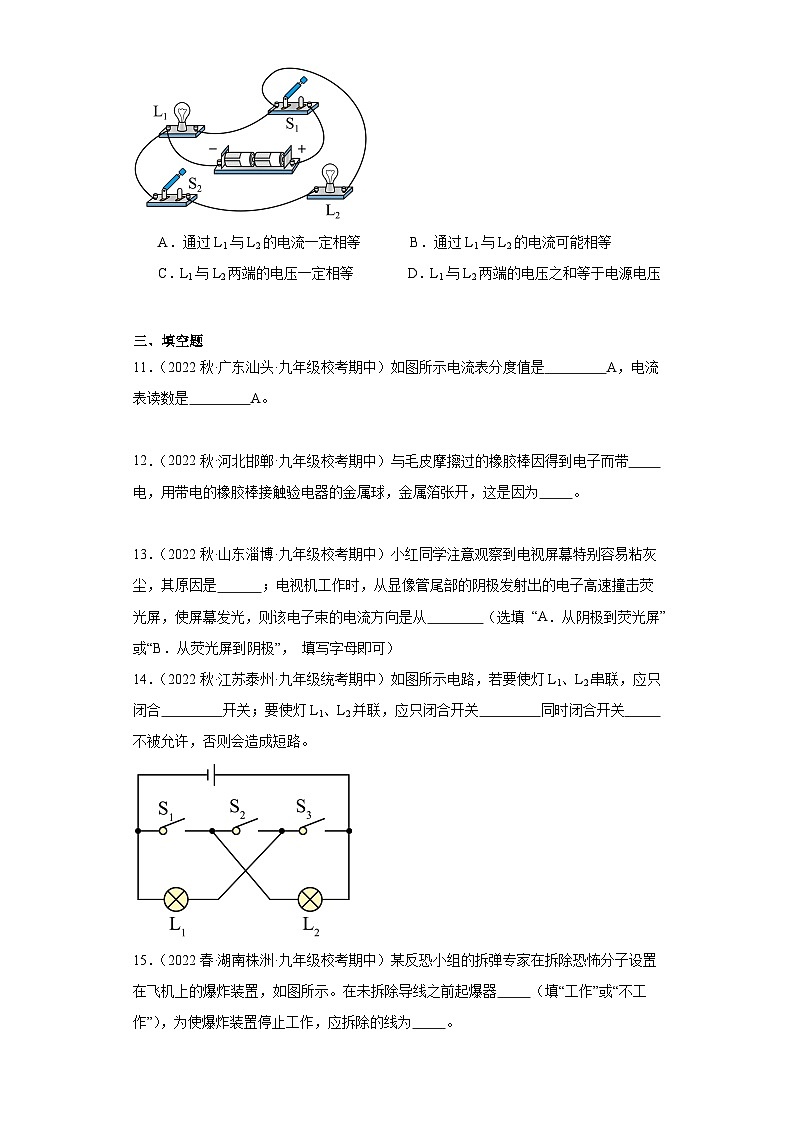

10．（2022秋·广东深圳·九年级校考期中）关于如图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（　　）

A．通过L1与L2的电流一定相等 B．通过L1与L2的电流可能相等

C．L1与L2两端的电压一定相等 D．L1与L2两端的电压之和等于电源电压

三、填空题

11．（2022秋·广东汕头·九年级校考期中）如图所示电流表分度值是           A，电流表读数是           A。

12．（2022秋·河北邯郸·九年级校考期中）与毛皮摩擦过的橡胶棒因得到电子而带      电，用带电的橡胶棒接触验电器的金属球，金属箔张开，这是因为      。

13．（2022秋·山东淄博·九年级校考期中）小红同学注意观察到电视屏幕特别容易粘灰尘，其原因是        ；电视机工作时，从显像管尾部的阴极发射出的电子高速撞击荧光屏，使屏幕发光，则该电子束的电流方向是从          （选填 “A．从阴极到荧光屏” 或“B．从荧光屏到阴极”， 填写字母即可）

14．（2022秋·江苏泰州·九年级统考期中）如图所示电路，若要使灯L1、L2串联，应只闭合           开关；要使灯L1、L2并联，应只闭合开关           同时闭合开关           不被允许，否则会造成短路。

15．（2022春·湖南株洲·九年级校考期中）某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的爆炸装置，如图所示。在未拆除导线之前起爆器      （填“工作”或“不工作”），为使爆炸装置停止工作，应拆除的线为      。

16．（2022秋·广东珠海·九年级校考期中）如图甲所示的灭蚊拍具有灭蚊和照明等功能，其工作原理如图乙所示。当开关       闭合时，灭蚊拍只起到灭蚊作用；当开关       闭合时，灭蚊拍同时起到灭蚊和照明作用。电风扇中有一个自动断电的安全装置。当电风扇倾倒时，它       电路。（填“断开”或“接通”）

四、作图题

17．（2022秋·江苏泰州·九年级统考期中）如图是某同学设计的某十字路口的交通信号灯模拟电路，该电路中已接有南向路口的红灯和绿灯，请在电路中添画上东向路口的绿灯“东绿”。

18．（2022秋·江苏无锡·九年级江苏省锡山高级中学实验学校校考期中）请在图中选填“电源”和“电流表”的电路符号，满足开关闭合两灯都能工作。

五、实验题

19．（2022秋·湖南永州·九年级校考期中）小华用额定电压是“2.5V”的小灯泡做实验，请你将他没有完成的实验填写完整：

（1）如图所示，用笔画线代替导线，将实验电路连接完整      ；

（2）在闭合开关之前，图中滑动变阻器的滑片应放在      端（选填“左”或“右”）；

（3）小华分析表中的数据发现：灯丝的电阻是变化的，你觉得原因是      。

20．（2022春·湖南株洲·九年级校考期中）在“探究并联电路电流规律”的实验中，图甲是实验的电路图：

（1）若要测量干路电流，则电流表应该接在甲图中的      点。

（2）小峰在测量A点的电流时，闭合开关S后，发现电流表的指针偏转情况如图乙所示，产生这种现象的原因是      。

（3）上表是小峰同学在实验中用两只小灯泡测得的实验数据，于是他得出了如下几个结论：

①并联电路中各支路的电流相等；

②干路中的电流等于各支路的电流的两倍；

③干路中的电流等于各支路的电流之和。

以上结论中不能全作为并联电路电流关系的普通规律，得出这样错误的结论是由于      。

一、单选题

1．（2022秋·山东济宁·九年级校考期中）如图所示是电阻甲和乙的I﹣U图像，下列说法正确的是（　　）

A．电阻乙随电压升高而增大

B．当电阻甲两端电压为2V时，R甲＝0.4Ω

C．如乙图所示，当开关闭合，电路电流为0.2A时，电源电压为3V

D．如丙图所示，当开关闭合，电源电压为2V时，电路总电流为0.4A

2．（2022秋·福建福州·九年级统考期中）如图，电源电压恒定，电阻R1＝10Ω，R2＝20Ω，只闭合开关S、S1时，电流表示数为2A；只闭合S、S2时，电流表示数可能是（　　）

A．3.0A B．1.2A C．1.0A D．0.8A

3．（2022秋·山东聊城·九年级校考期中）如图所示的电路图，下列说法中不正确的是（　　）

A．只闭合、串联

B．只闭合、，只有亮

C．、、都闭合，、、都亮

D．通过开关的闭合和断开，无法实现、并联

4．（2022秋·江苏南通·九年级统考期中）2022北京冬奥会开幕式上出现的“绿草”、“蒲公英”，是发光杆交替发出的绿光和白光。发光杆上有两个开关：一个是总开关，另一个是用来控制发出绿光或白光。下面电路设计符合这一效果的是（　　）

A． B．

C． D．

5．（2022秋·北京·九年级校考期中）关于电流、电压和电阻，下列说法中正确的是（　　）

A．电流是电荷的移动，电流的方向是正电荷移动的方向

B．电阻中有电流通过时，电阻两端一定有电压

C．电阻大小可以用通过电流大小和导体两端电压大小的比值得知

D．横截面积大的导线电阻大

二、多选题

6．（2022秋·广东深圳·九年级校考期中）如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（　　）

A．电流表A1一定连接“3A”接线柱 B．灯泡L1和L2并联

C．电流表A1的读数是0.3A D．通过灯L1的电流为1.5A

7．（2022秋·广东深圳·九年级校考期中）如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开，下列描述正确的是（　　）

A．电流方向由A到B

B．电流方向由B到A

C．两金属箔片能够张开是因为金属箔上带了同种电荷

D．实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷

8．（2022秋·广东深圳·九年级校考期中）如图所示的电路图，下列说法中，正确的是（　　）

A．闭合S2，断开S1、S3时，电灯泡L1和L2串联

B．闭合S1、S2，断开S3时，电灯泡L1和L2并联

C．闭合S1、S3，断开S2时，电灯泡L1和L2并联

D．闭合S1、S2、S3时，L1、L2都发光

三、填空题

9．（2022秋·广东惠州·九年级校考期中）如图所示，当开关S闭合后，A2的示数为3 A，A3的示数为1 A，交换某两个灯泡后，再次闭合开关，A2、A3的示数均不变，则电流表A1的示数为      A。

四、实验题

11．（2022秋·广东珠海·九年级校考期中）“用电流表测电流”的实验中，如图1所示是电流表测量电路中电流的电路图。

（1）在连接电路过程中，开关应该            ；为了选定电流表的量程，应该先用电流表的            量程试触一下；

（2）如果电流表示数如图1所示，则测出的电流是            A。若该同学发现同桌读出的电流数据是自己的5倍，请指出同桌错误的原因：           ；

（3）甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度线处。当闭合开关时，发现电流表指针摆动分别出现了如图3甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。

甲同学的问题            ；

乙同学的问题            ；

丙同学的问题            ；

（4）在如图3所示的电路中，闭合开关能正确地测出小灯泡L1的电流的电路是            ；

（5）在图4中的〇里填上适当的电表符号，使小灯正常工作。

12．（2022秋·广东深圳·九年级万科城实验学校校考期中）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路进行实验；

（1）实验中，小明应该选择两个小灯泡规格是      （选填“相同”或“不相同”）的；

（2）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能在的故障是      （选填“灯L1断路”或“灯L1短路”）；

（3）排除故障后，他测出了L1支路上的电流I1=0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2=       A、I=      A。小明由此数据得出并联电路中干路电流和各支路电流的关系是      （写关系式即可）；

（4）本次实验的不足之处是      。

13．（2022秋·广东韶关·九年级校考期中）如图所示，小明用三个电流表和两个小灯泡做探究并联电路中电流规律实验，如甲图所示：

（1）这个电路中有一根导线接错了，请在这根导线上打“×”，表示这根导线不能这样连接，然后画出正确的连接位置；

（2）小明同学在测量其中一条支路的电流时，闭合开关前，发现电流表指针位置如图乙所示，接下来他应进行的操作是            ；

（3）电路连接正确后，闭合开关，小明发现两个并联的小灯泡一个很亮，一个发光微弱，造成这种现象的原因可能是            ；

A．发光微弱的小灯泡的灯丝断了

B．两个小灯泡规格不同

C．发光微弱的小灯泡被短路

在实验中，小明经过调整多次测量，将得到的数据记录在下表中。

（4）由实验数据可知小明主要通过            方式来多次实验，以便得到普遍物理规律；

A．只更换了电源

B．只更换小灯泡L1的不同规格

C．只更换小灯泡L2的不同规格

D．同时更换小灯泡L1、L2的不同规格

（5）根据表格得到并联电路的电流规律是：           （请使用文字叙述）。

五、计算题

14．（2022秋·广东深圳·九年级校考期中）如图所示电路中定值电阻R1=10Ω，R2为滑动变阻器，电源电压保持不变。闭合开关，当滑片P在a端时，电流表示数为0.3A。滑片P在b端时电压表的示数为2V。求：

（1）电源电压；

（2）滑动变阻器R2的最大阻值。

（3）若将图中电源改为7.5V，电流表选择0-0.6A量程，电压表选择0-3V量程，为保证电表安全，试求滑动变阻器的取值范围。

15．（2022秋·河北邯郸·九年级校考期中）如图所示的电路中，电源电压为18V保持不变，电阻R1的阻值为10Ω，滑动变阻器标有“50Ω 1A”字样，电流表所选的量程为0~3A，电压表量程是0~15V。闭合开关S1、S2，滑片在最左端时，电流表的示数是2.3A；闭合开关S1，断开S2，调节滑片后，电流表的示数是0.9A．求：

（1）R2的阻值；

（2）当闭合开关S1，断开S2时，滑动变阻器R3连入电路的阻值范围。

六、综合题

16．（2022秋·江苏南通·九年级统考期中）阅读短文，回答问题。

油电混合动力汽车

如图甲，国产某品牌油电混合动力汽车，其工作原理如图乙所示。当它以的速度沿水平公路匀速行驶30min的过程中，燃烧了3kg燃油，发动机和驱动电机同时共同为汽车提供动力，驱动汽车行驶所需的能量为，其中的能量来自于燃油燃烧；而发动机内燃油燃烧放出的热量部分用于驱动汽车行驶和对蓄电池充电，其中用于充电的能量为。设燃油在发动机汽缸内完全燃烧，燃油的热值为。

若普通汽车刹车时动能全部用于克服与地面的摩擦力做功，而该油电混合动力汽车在关闭发动机后，动能除用于克服与地面的摩擦力做功外，其余能量全部通过驱动电机反转为发电机给蓄电池充电。在某次测试时，同样车型的普通汽车和该油电混合动力汽车刚刚关闭发动机后，根据汽车通过路程时，所对应的动能，作出图像如图丙所示。设两车受到的摩擦力大小相等。汽车正常行驶时关闭发动机，直至汽车停止的过程中，通过发电机将动能转化为电能的效率称之为储能效率。

（1）检修汽车同侧前后两个转向灯时，司机会拨动方向盘旁边的横杆，并观察转向灯的发光情况，司机所拨动的这根横杆相当于电路中的            ；若拨动横杆后发现有一个转向灯不亮，说明这两灯是            （选填“串联”或“并联” ）；

（2）如图丁是该车自动测定汽车油箱内油面高度的装置原理图，下列关于该汽车说法错误的是            ；

A．油量表实质是电压表改装而成的

B．定值电阻的作用起到保护电路的作用

C．蓄电池充电时，电能转化为化学能

D．加油的过程中，油量表的示数变大

（3）该油电混合动力汽车以60km/h的速度匀速行驶30min时，完全燃烧3kg燃油产生的热量为            J，受到的阻力为            N，发动机的效率为            ；

（4）由图丙可知，表示该油电混合动力汽车进行测试的图线是            （选填“①”或“②”），判断的依据是            ；若该油电混合动力汽车的储能效率为，某次测试时，，则为            m。
