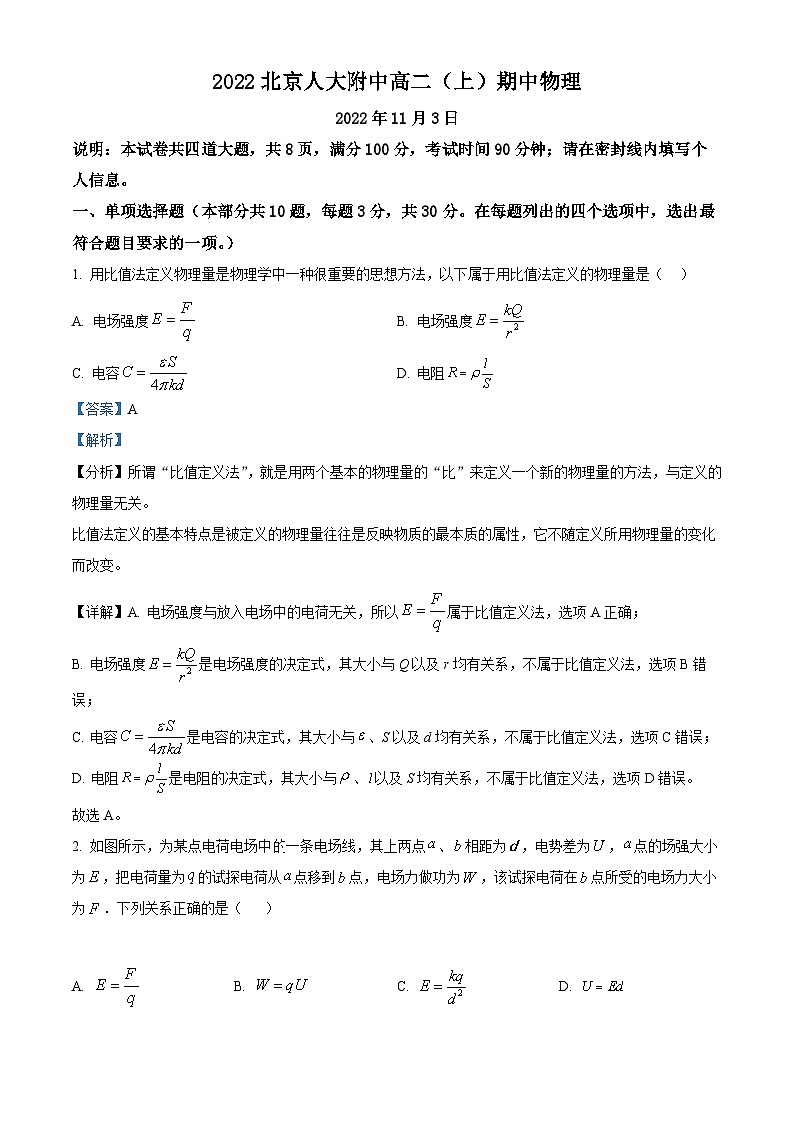

2022北京人大附中高二（上）期中物理

2022年11月3日

说明：本试卷共四道大题，共8页，满分100分，考试时间90分钟；请在密封线内填写个人信息。

一、单项选择题（本部分共10题，每题3分，共30分。在每题列出的四个选项中，选出最符合题目要求的一项。）

1. 用比值法定义物理量是物理学中一种很重要的思想方法，以下属于用比值法定义的物理量是（   ）

A. 电场强度 B. 电场强度

C. 电容 D. 电阻

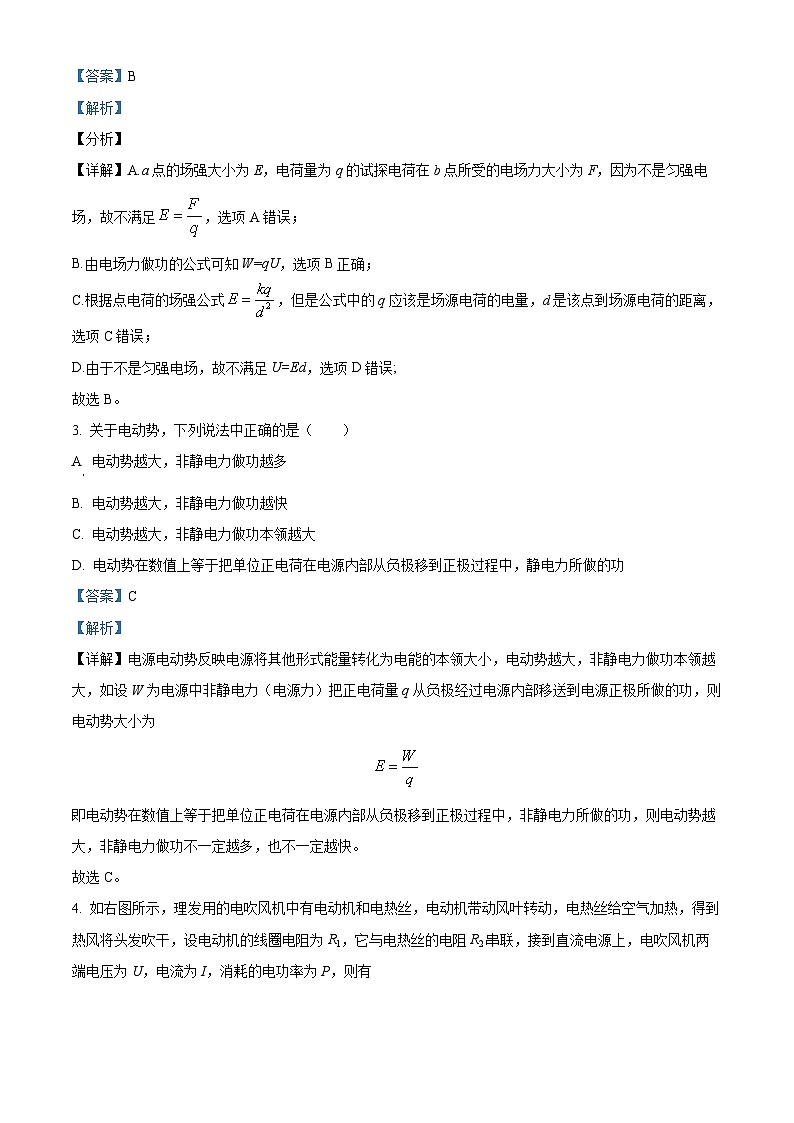

2. 如图所示，为某点电荷电场中的一条电场线，其上两点、相距为，电势差为，点的场强大小为，把电荷量为的试探电荷从点移到点，电场力做功为，该试探电荷在点所受的电场力大小为．下列关系正确的是（    ）

A.  B.  C.  D.

3. 关于电动势，下列说法中正确的是（　　）

A. 电动势越大，非静电力做功越多

B 电动势越大，非静电力做功越快

C. 电动势越大，非静电力做功本领越大

D. 电动势在数值上等于把单位正电荷在电源内部从负极移到正极过程中，静电力所做的功

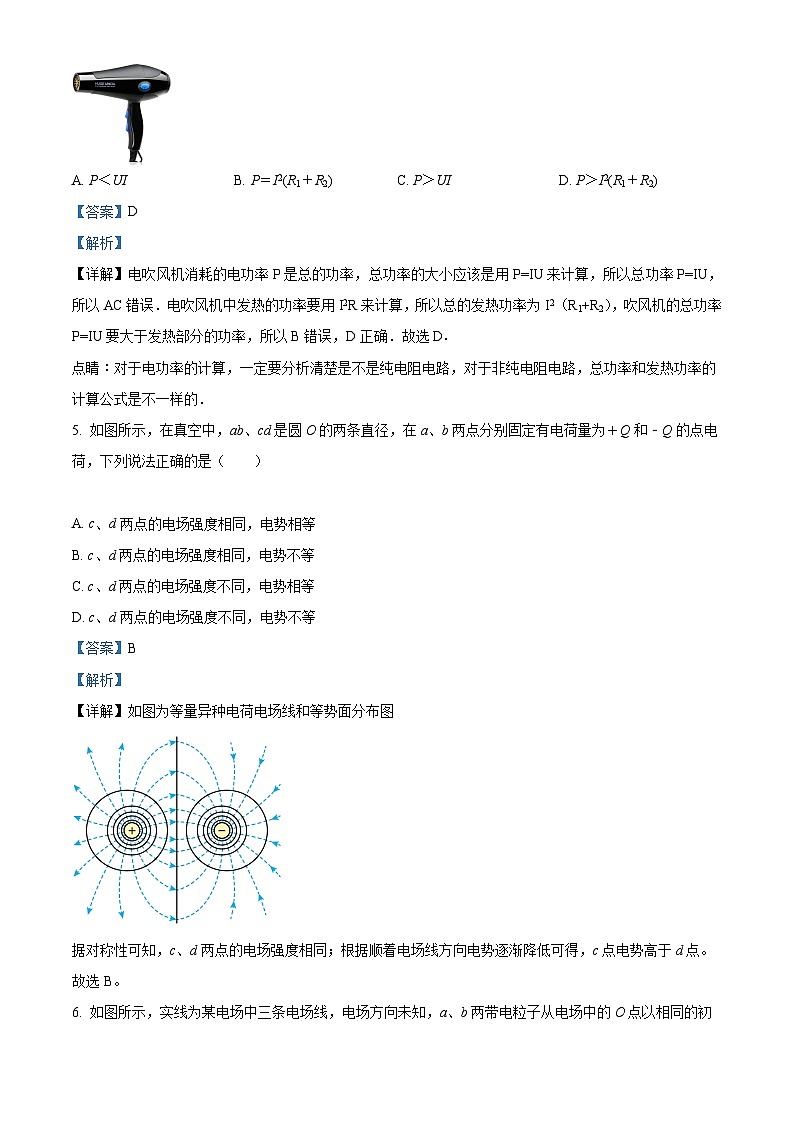

4. 如右图所示，理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干，设电动机的线圈电阻为R1，它与电热丝的电阻R2串联，接到直流电源上，电吹风机两端电压为U，电流为I，消耗的电功率为P，则有

A. P＜UI B. P＝I2(R1＋R2) C. P＞UI D. P＞I2(R1＋R2)

5. 如图所示，在真空中，ab、cd是圆O的两条直径，在a、b两点分别固定有电荷量为＋Q和﹣Q的点电荷，下列说法正确的是（　　）

A. c、d两点的电场强度相同，电势相等

B. c、d两点的电场强度相同，电势不等

C. c、d两点的电场强度不同，电势相等

D. c、d两点的电场强度不同，电势不等

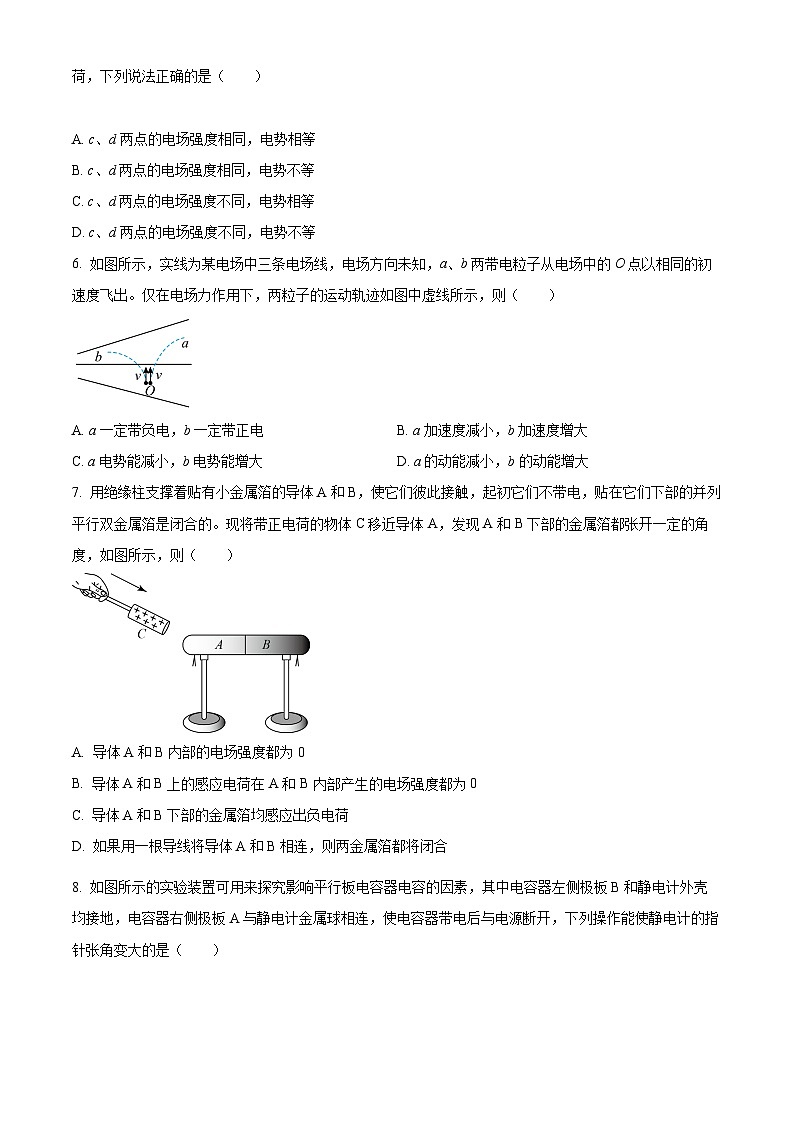

6. 如图所示，实线为某电场中三条电场线，电场方向未知，a、b两带电粒子从电场中的O点以相同的初速度飞出。仅在电场力作用下，两粒子的运动轨迹如图中虚线所示，则（　　）

A. a一定带负电，b一定带正电 B. a加速度减小，b加速度增大

C. a电势能减小，b电势能增大 D. a的动能减小，b的动能增大

7. 用绝缘柱支撑着贴有小金属箔的导体A和B，使它们彼此接触，起初它们不带电，贴在它们下部的并列平行双金属箔是闭合的。现将带正电荷的物体C移近导体A，发现A和B下部的金属箔都张开一定的角度，如图所示，则（　　）

A. 导体A和B内部的电场强度都为0

B. 导体A和B上的感应电荷在A和B内部产生的电场强度都为0

C. 导体A和B下部的金属箔均感应出负电荷

D. 如果用一根导线将导体A和B相连，则两金属箔都将闭合

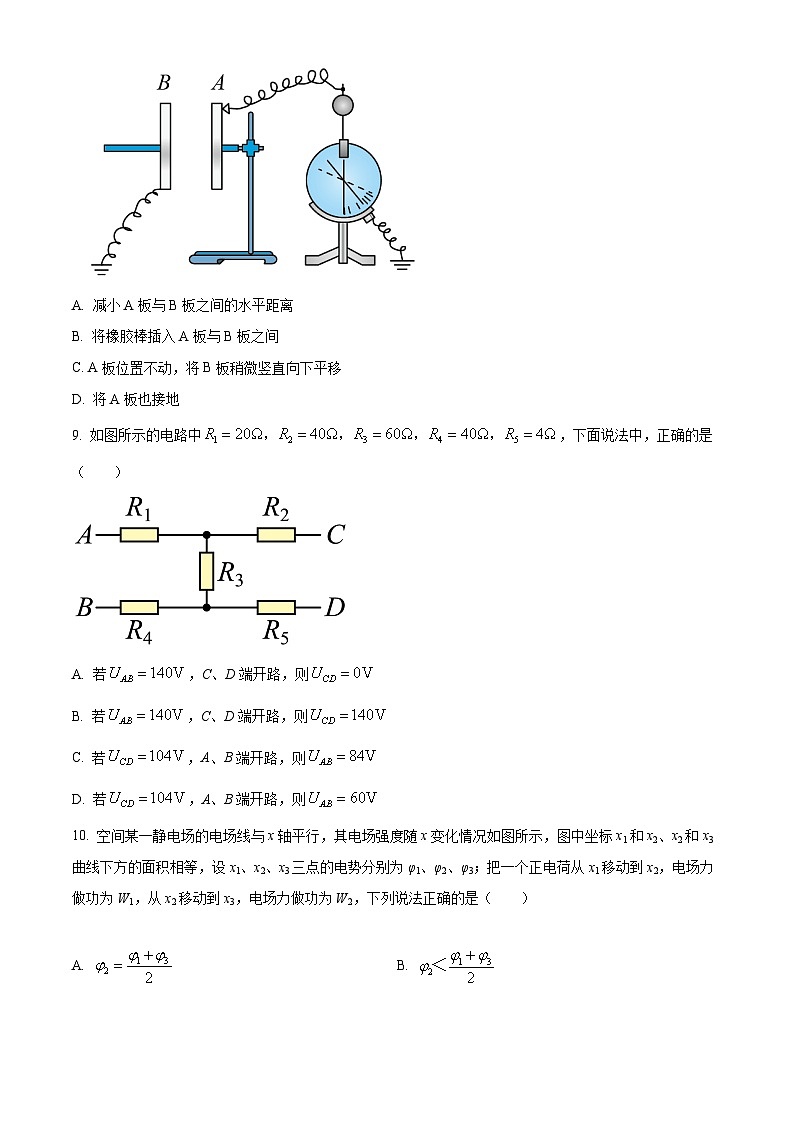

8. 如图所示的实验装置可用来探究影响平行板电容器电容的因素，其中电容器左侧极板B和静电计外壳均接地，电容器右侧极板A与静电计金属球相连，使电容器带电后与电源断开，下列操作能使静电计的指针张角变大的是（　　）

A. 减小A板与B板之间的水平距离

B. 将橡胶棒插入A板与B板之间

C. A板位置不动，将B板稍微竖直向下平移

D. 将A板也接地

9. 如图所示的电路中，下面说法中，正确的是（　　）

A. 若，C、D端开路，则

B. 若，C、D端开路，则

C. 若，A、B端开路，则

D. 若，A、B端开路，则

10. 空间某一静电场的电场线与x轴平行，其电场强度随x变化情况如图所示，图中坐标x1和x2、x2和x3曲线下方的面积相等，设x1、x2、x3三点的电势分别为φ1、φ2、φ3；把一个正电荷从x1移动到x2，电场力做功为W1，从x2移动到x3，电场力做功为W2，下列说法正确的是（　　）

A.  B.

C.  D. W1＜W2

二、多项选择题（本部分共4题，每题5分，共20分。在每题列出的四个选项中，至少有两个选项正确。全部选对得5分，不选或选错得0分，其余得3分。）

11. 小灯泡通电后，其电流随所加电压变化的图线如图所示，为图线上一点，为图线的切线，为轴的垂线，为轴的垂线，下列说法中正确的是（　　）

A. 随着所加电压的增大，小灯泡的电阻增大

B. 对应点，小灯泡的电阻为

C. 对应点，小灯泡的电阻为

D. 对应点，小灯泡的功率为图中矩形所围的面积

12. 以下四个选项所描述的内容中，为了防止静电产生的危害的有（　　）

A. 在地毯中夹杂较细的不锈钢丝导电纤维

B. 静电复印

C. 超高压带电作业的工人穿戴的工作服用包含金属丝的织物制成

D. 野外高压输电线上方架设两条与大地连接的导线

13. 两个带等量正电的点电荷，固定在图中P、Q两点，MN为PQ连线的中垂线，交PQ于O点，A为MN上的一点。一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动，取无限远处的电势为零，则（　　）

A. q由A向O的运动是加速度减小的加速运动

B q由A向O运动过程中电势能逐渐增大

C. q运动到O点时的动能最大

D. q运动到O点时的电势能小于零

14. 如图所示，定值电阻R＝20 Ω，电动机线圈的电阻R0＝1.0 Ω，当开关S断开时，电流表的示数是1.0 A．当开关S闭合后，电动机转动起来，电路两端的电压不变，电流表的示数为2.0A．则（    ）

A. 电路电压为20V

B. 电路的发热功率为20W

C. 电动机的输出功率为19W

D. 电动机的效率是95％

三、实验题（本部分共2题，18分。）

15. 在“观察电容器充、放电”实验中，按如图甲所示电路图连接好实验电路，图中电源为稳压电源、输出电压恒为6V。开关S与2接通待充电完成后，开关S与1接通，电容器通过电阻放电电流传感器将电流信息传入计算机，显示出电流随时间变化的I-t图像如图乙所示。根据图像估算出电容器全部放电过程中释放的电荷量为___________ C。进一步得到电容为___________F。（结果均保留两位有效数字）

16. 某同学通过实验测量一个阻值约为5 Ω的金属丝Rx的阻值。现有学生电源（输出电压恒为3V不变）滑动变阻器（0~20Ω），开关和导线若干，以及下列电表：

A．电流表（0~3A，内阻约0025Ω）

B．电流表（0~06A，内阻约0.125Ω）

C．电压表（0~3V，内阻约3kΩ）

D．电压表（0~15V，内阻约15kΩ）

（1）为减小测量误差，在实验中，电流表应选用___________，电压表应选用___________（选填器材前的字母）；实验电路应采用图1中的___________（选填“甲”或“乙”）。

（2）图2是测量Rx的实验器材实物图，图中已连接了部分导线。请根据在（1）问中所选的电路图，补充完成图2中实物间的连线。（        ）

（3）某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：

这个小组的同学在坐标纸上建立U、I坐标系，如图3所示，图中已标出了测量数据对应的6个坐标点。请在答题纸相应位置标出第5次测量数据坐标点，并描绘出U-I图线_______。由图线得到金属丝的阻值Rx=___________Ω（保留两位有效数字）。

（4）进一步测出金属丝接入电路部分的长度为50cm，用螺旋测微器测量金属丝的直径，其中某一次测量结果如图4所示，其读数应为___________mm（该值接近多次测量的平均值）

（5）根据以上数据可以估算出金属丝的电阻率为___________Ω·m（结果保留两位有效数字）

（6）图5是螺旋测微器的示意图。某同学做完实验后发现：实验所用的螺旋测微器当测微螺杆和测砧并拢时，可动刻度的零刻度线和固定刻度的零点不重合，如图6所示。而实验过程中并未注意到此现象。若仅考虑此因素引起的误差，则该同学测得的电阻率___________真实值（填写“大于”、“小于”或“等于”）

（7）针对（6）中出现的问题，对螺旋测微器的使用提出一条合理的建议______。

四、计算表述题（本部分共4题，32分。写出必要的文字说明、重要的方程式及关键的演算步骤，有数值计算的题，答案必须明确写出数值和单位。）

17. 将带电量为q=4×10-6C的正电荷从电场中的A点移到B点电场力做了W1=2×10-5J的功，再从B移到C，电场力做了W2=-1.2×10-5J的功，则：

（1）该电荷从A移到C的过程中，电势能的变化量为多少？

（2）若规定B点的电势为0，则A点和C点的电势分别为多少？

（3）若将一带电量为3×10-6C的负点电荷，从A点移到C点，电场力做功为多少？

18. 如图所示是某一电流表G的刻度盘，刻度盘上共有30个小格，量程为Ig = 3mA，内阻Rg= 100Ω。

（1）若用此电流表测量电压，则能测量的最大电压为多少？

（2）若用此电流表改装成一个量程为15V的电压表，在答题纸上相应位置作出改装的原理图（电路图），并求出改装后的电压表的内阻RV；

（3）若用此电流表改装成一个量程为15V的电压表，求改装后的电压表的表盘上每一小格表示的电压。

19. 如图所示为一页空示波管的示意图，电子从灯丝K发出（初速度可忽略不计），经灯丝与A板间的电压U1加速，从A板中心孔沿中心线KO射出，然后进入两块平行金属板M、N形成的偏转电场中（偏转电场可视为匀强电场），电子进入M、N间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的P点。已知M、N两板间的电压为U2，两板间的距离为d，板长为L，电子的质量为m，电荷量为e，不计电子受到的重力及它们之间的相互作用力。

（1）求电子穿过A板时速度的大小v及电子从偏转电场射出时的侧移量y的表达式；

（2）已知M、N两板右边缘与荧光屏的距离为D，求OP之间的距离y1的表达式；

（3）众所周知：当电子所受重力与电场力相比很小时，可以忽略重力。而电子从偏转电场中射出后运动到荧光屏的过程中并不受电场力作用，但我们一般仍然忽略重力，把这段运动看成是匀速直线运动。试通过定量推导说明这种做法是否合理？（已知U2=2.0×102 V，d=4.0×10-2m，L=0.1m，D=0.2m，m=9.1×10 -31kg，e=1.6×10-19C，g=10 m/s2）

20. 某种金属板M收到一束紫外照射时会不停地发射电子，射出的电子具有不同的方向，速度大小也不相同。在M旁正对放置另一个等大金属板N。在MN之间加上如图所示电压，电子在电场作用下到达N板被吸附，在MN之间形成电流。把这套装置密封于真空中。为简单计，作如下简化：MN可看作平行板电容器，板间为匀强电场。M板向外均匀发射电子，且电子从M板逸出的初速度忽略不计，忽略电子重力及电子之间的相互作用。

已知单位时间内M板向外发射的电子数为n0；MN间电压大小恒为U，距离为d，电子的质量为m，电荷量为e。

（1）求稳定时MN间电流的大小；

（2）在MN之间距M为处取一与MN平行且正对等大截面，求在Δt时间通过该截面的电子数N1；

（3）以M板为坐标原点，在MN间沿垂直于MN方向向右建立一维坐标轴ox，如图所示。求坐标为x（x < d）处，板间沿x轴方向单位长度内的电子数n。
