2023九年级物理全册第十二章欧姆定律练习题新版北师大版

这是一份2023九年级物理全册第十二章欧姆定律练习题新版北师大版，共11页。

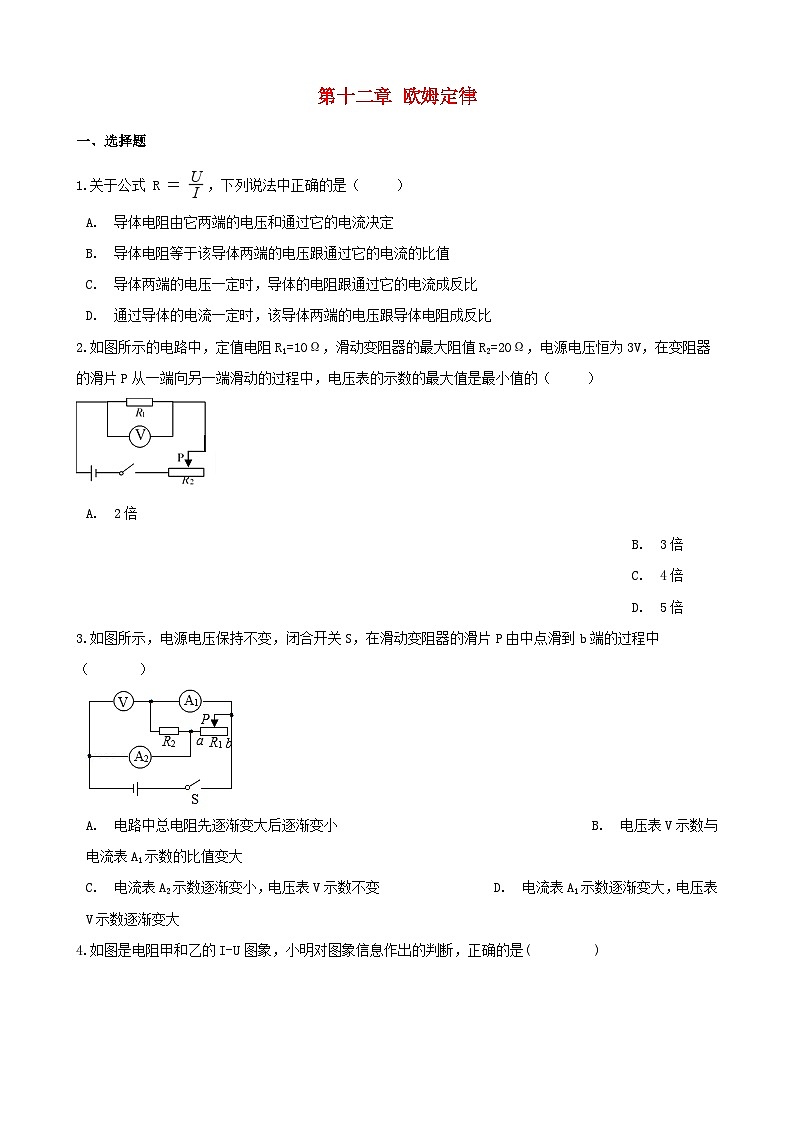

第十二章 欧姆定律一、选择题 1.关于公式 R ＝ ，下列说法中正确的是（   ）            A. 导体电阻由它两端的电压和通过它的电流决定
B. 导体电阻等于该导体两端的电压跟通过它的电流的比值
C. 导体两端的电压一定时，导体的电阻跟通过它的电流成反比
D. 通过导体的电流一定时，该导体两端的电压跟导体电阻成反比2.如图所示的电路中，定值电阻R1=10Ω，滑动变阻器的最大阻值R2=20Ω，电源电压恒为3V，在变阻器的滑片P从一端向另一端滑动的过程中，电压表的示数的最大值是最小值的（   ）  A. 2倍                                       B. 3倍                                       C. 4倍                                       D. 5倍3.如图所示，电源电压保持不变，闭合开关S，在滑动变阻器的滑片P由中点滑到b端的过程中（    ）   A. 电路中总电阻先逐渐变大后逐渐变小                  B. 电压表V示数与电流表A1示数的比值变大

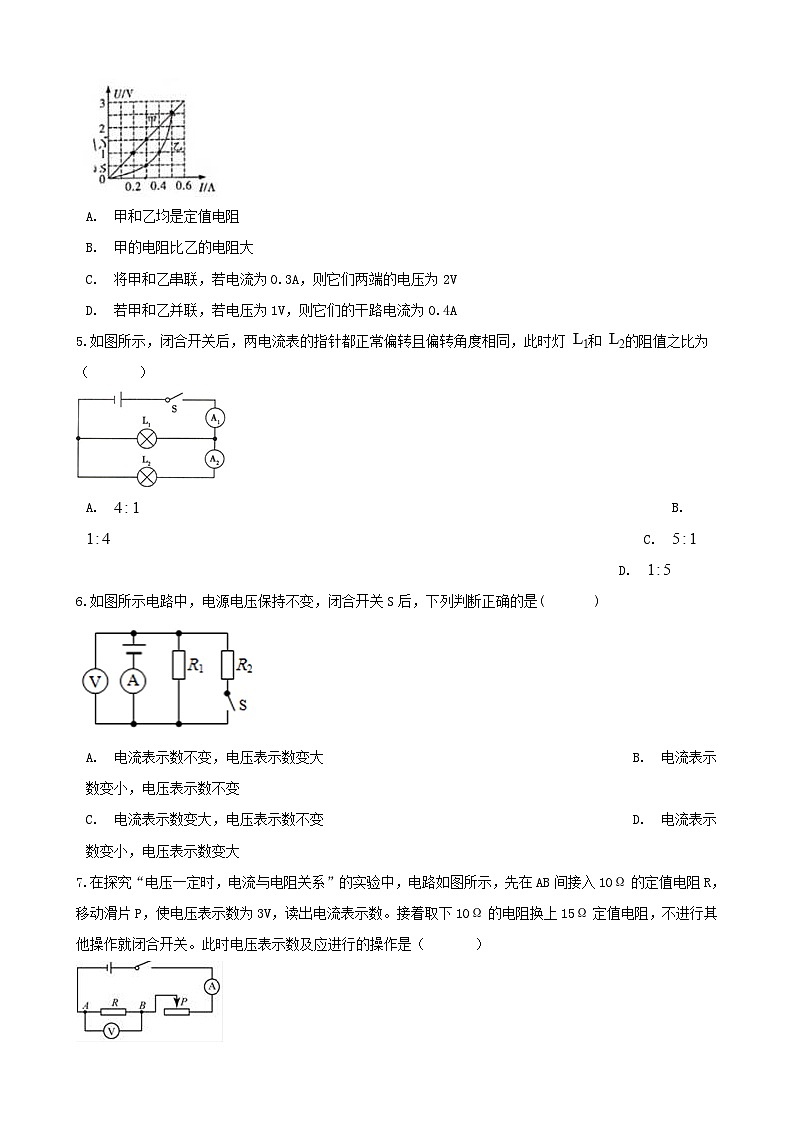

C. 电流表A2示数逐渐变小，电压表V示数不变        D. 电流表A1示数逐渐变大，电压表V示数逐渐变大4.如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是(     )   A. 甲和乙均是定值电阻
B. 甲的电阻比乙的电阻大
C. 将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D. 若甲和乙并联，若电压为1V，则它们的干路电流为0.4A5.如图所示，闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯 和 的阻值之比为（    ）  A.                                       B.                                       C.                                       D. 6.如图所示电路中，电源电压保持不变，闭合开关S后，下列判断正确的是(    )  A. 电流表示数不变，电压表示数变大                      B. 电流表示数变小，电压表示数不变
C. 电流表示数变大，电压表示数不变                      D. 电流表示数变小，电压表示数变大7.在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示，先在AB间接入10Ω的定值电阻R，移动滑片P，使电压表示数为3V，读出电流表示数。接着取下10Ω的电阻换上15Ω定值电阻，不进行其他操作就闭合开关。此时电压表示数及应进行的操作是（    ）  A. 大于3V，应将滑片P向左滑                                 B. 大于3V，应将滑片P向右滑
C. 小于3V，应将滑片P向左滑                                 D. 小于3V，应将滑片P向右滑8.如图电源电压恒定，R1= 12Ω R2=6Ω R3是定值电阻。闭合开关S1  ， 单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为（   ）  A. 0.3 A                                   B. 0.6 A                                   C. 0.9 A                                   D. 1.2 A9.如图所示电路，电源电压恒定，R1、R2为定值电阻。只闭合S1  ， 电压表的示数为U1  ， 电流表的示数为I1  ， 下列说法正确的是（   ）  A. 电源电压等于 U1
B. 再闭合 S2  ， 电压表的示数不变，电流表的示数变大
C. 断开 S1  ， 只闭合 S2  ， 电压表的示数为 U2  ， 电流表的示数为 I2  ， 则 U2＞U1  ， I2＞I1
D. 断开 S1  ， 同时闭合 S2、S3  ， 电压表的示数为 U3  ， 电流表的示数为 I3  ， 则 U3＝U1  ， I3＞I110.小明观察了市场上的测重仪后，设计了如选项所示的四个电路（R是定值电阻，R1是滑动变阻器），其中人体越重，表的示数越大的电路图是（   ）            A.                                        B.
C.                                          D. 11.开关闭合后，将滑动变阻器的滑片p向左移动过程中，有关电表和灯的亮度的变化，正确的是（   ）  A. 电流表读数变大，电压表读数变小，灯变暗        B. 电流表读数变小，电压表读数变大，灯变亮
C. 电流表、电压表读数都变小，灯变暗                  D. 电流表、电压表读数都变大，灯变亮12.下列探究实验中，需要控制电阻不变的是(   )            A. 探究串联电路中的电流关系                                B. 探究并联电路中的电压关系
C. 探究通过导体的电流与导体电阻的关系               D. 探究通过导体的电流与导体两端电压的关系13.在测量未知电阻Rx阻值的实验中，提供的实验器材有：稳压电源（电压未知）、电流表、电压表、阻值已知的定值电阻R0等。现有如图所示的几种测量电路，在不拆改电路的前提下，能够测量出待测电阻Rx阻值的电路是(   )            A.         B.         C.         D. 14.如图所示的电路中，当开关S2闭合时，下列说法正确的是（   ）  A. 电流表示数不变，电压表无示数                         B. 电流表示数增大，电压表有示数
C. 电流表示数减小，电压表有示数                         D. 电流表示数增大，电压表无示数15.有两段导体a和b，通过导体a的电流较大，通过导体b的电流较小，则哪段导体的电阻大（  ）            A. 导体a的电阻大              B. 导体b的电阻大              C. 两段导体的电阻一样大              D. 不能确定二、填空题 16.如右图所示的电路，电阻R1：R2=1：2，闭合开关后，通过它们的电流之比I1：I2=________，它们的两端电压之比U1：U2= ________；如果把这两个电阻并联在电路中，当它们工作时通过它们的电流之比I1：I2= ________ 。   17.如图a所示电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象可知:电源电压为________V，电阻R1的阻值为________Ω。  18.如图所示，将滑动变阻器的滑片P移到M端，闭合开关S，电流表示数为1.0A，电压表的示数为6V； 滑片P移到N端，闭合开关S，电压表的示数为2V，电源的电压________V；电阻R0的阻值________Ω；滑动变阻器的最大阻值________Ω。  19.在探究电流与电压关系的实验中，若定值电阻两端的电压为1V时，通过该电阻的电流为0.2A。调节滑动变阻器后，该电阻两端的电压变为2V时，通过的电流为________A。    20.如图表示一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度。当油箱向外输油时，R接入电路的电阻________；油量表的示数________（填“变大”、“变小”或“不变”）。  21.如图所示，用酒精灯给电阻丝加热，在电阻丝温度不断升高的过程中，灯泡的亮度会逐渐变________（选填“亮”或“暗”），说明电阻丝的电阻在________（选填“增大”或“减小”）  22.如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端移到a端，电流 表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是________V, 定值电阻R的阻值是________Ω。  23.如图所示电路中，电阻R1为20Ω，R2为50Ω，图中①、②、③为电流表或电压表。闭合开关后，三表均有示数，且③号表读数为0.2A，表①示数为________A，表②示数为________V，电源电压为________V。  24.如图所示，电源电压保持不变。已知R1=30Ω，当开关S断开时，电流表的示数为0.2A，则电源电压为________。S闭合时，电流表的示数为0.5A，R1：R2=________。  25.如图甲所示，R2 为电阻箱，调节 R2 时电流表示数 I 随之变化。如图乙所示是电阻箱阻值 R2 与电流表示数的倒数 的图象。则定值电阻 R1________Ω,电源电压________V 。  三、实验探究题 26.小刚在“伏安法测电阻”实验中，实验器材如图甲所示。  （1）用铅笔画线代替导线将图甲所示电路连接完整，要求滑动变阻器滑片向左滑动时电路中电阻变大。    （2）小刚按正确的步骤闭合开关S，观察到电压表、电流表示数如图乙所示，那么待测电阻Rx的阻值可能是________Ω；接下来，小刚的操作应该是________，最后断开开关，拆卸并整理器材。    （3）小刚又设计了一种方案，也测出了RX的阻值。电路如图丙所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：  ①当开关S1闭合、S2断开时，电流表读数为I1②当开关S1、S2都闭合时，电流表读数为I2③待测电阻Rx＝________（用已知和测出的物理量符号表示）。27.小刚和小军在探究“电流与电压、电阻的关系”实验中：    （1）小刚探究“电流与电压的关系”，该实验中滑动变阻器的作用除了保护电路外，其作用主要是________；    （2）实验中，所测的数据如表一所示．由表一数据可得：在________一定时，导体中的电流与导体两端的电压成________比；  表一：R=10Ω电压U/V1.522.5电流l/A0.150.20.25（3）小军探究“电流与电阻的关系”，所测的数据如表二所示  表二U=2V电阻R/Ω51020电流l/A0.40.20.1①请依据表格和电路图分析，将AB间电阻由5Ω换成10Ω，闭合开关进行实验时，应向________(选填“左”或“右”)移动滑片P，使电压表的示数保持________V不变； ②由表二数据可得：在________一定时，导体中的电流与导体的电阻成________比；（4）本实验采用的主要探究方法是 ________法。    四、计算题 28.如图所示的电路中，电阻R的阻值为20Ω，电源电压不变。当S1  ， S2断开，S3闭合时，电流表的示数为0.3A；S1断开，S2、S3闭合时，电流表的示数为0.45A，求：   （1）电源电压为多少?    （2）R2的阻值为多少?    （3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少?    29.交警使用的某型号酒精测试仪的工作原理相当于如图所示。电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω。使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8V。求   （1）电压表的示数为8V时，电流表的示数为多少?    （2）电压表的示数为8V时，滑动变阻器R1的电阻值为多少?    （3）调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10s，电流表的示数达到0.4A，该驾驶员醉驾了，此时电压表的示数为多少?
参考答案 一、选择题1. B   2. B   3. C   4. C   5. B   6. C   7. A   8. C   9. C   10. A   11. D   12. D   13. C   14. B   15. D   二、填空题16. 1：1；1：2；2：1     17. 6；20        18. 6；6；12      19. 0.4       20. 变大；变小   21. 暗；增大      22. 9；6      23. 0.5；10；10      24. 6V；3：2         25. 5；2.5   三、实验探究题26. （1）解：如图所示：
（2）5；移动滑片，重复上述实验，多次测量
（3）﹣R0   27. （1）改变电阻两端的电压（2）电阻；正（3）右；2；电压；反（4）控制变量   四、计算题28. （1）解：当S1、S2断开，S3闭合时，R2断路I1=0.3A  由Ⅰ= 可得U=I1R1=0.3A×20Ω=6V
（2）解：当S1断开，S2、S3闭合时，R1与R2并联，  l2=I-I1=0.45A-0.3A=0.15A由I= 可得R2= =40Ω
（3）解：当S2、S3断开，S1闭合时，R1与R2串联，  I’=I1’=I2’=  =0.1A由I=  可得U1'=l1'R1=0.1A×20Ω=2V答：加在电阻R1两端的电压为2V.29. （1）解：此时R1=0Ω   I= =0.1A
（2）解：R总= =90Ω(2分)R1=R总-R2=90Ω-80Ω=10Ω
（3）解：R总= =22.5Ω  R2=R总-R1=22.5Ω-10Ω=12.5ΩU2=IR2=0.4Ax12.5Ω=5V
