2023九年级物理全册第十五章电流和电路全章同步测试题新版新人教版

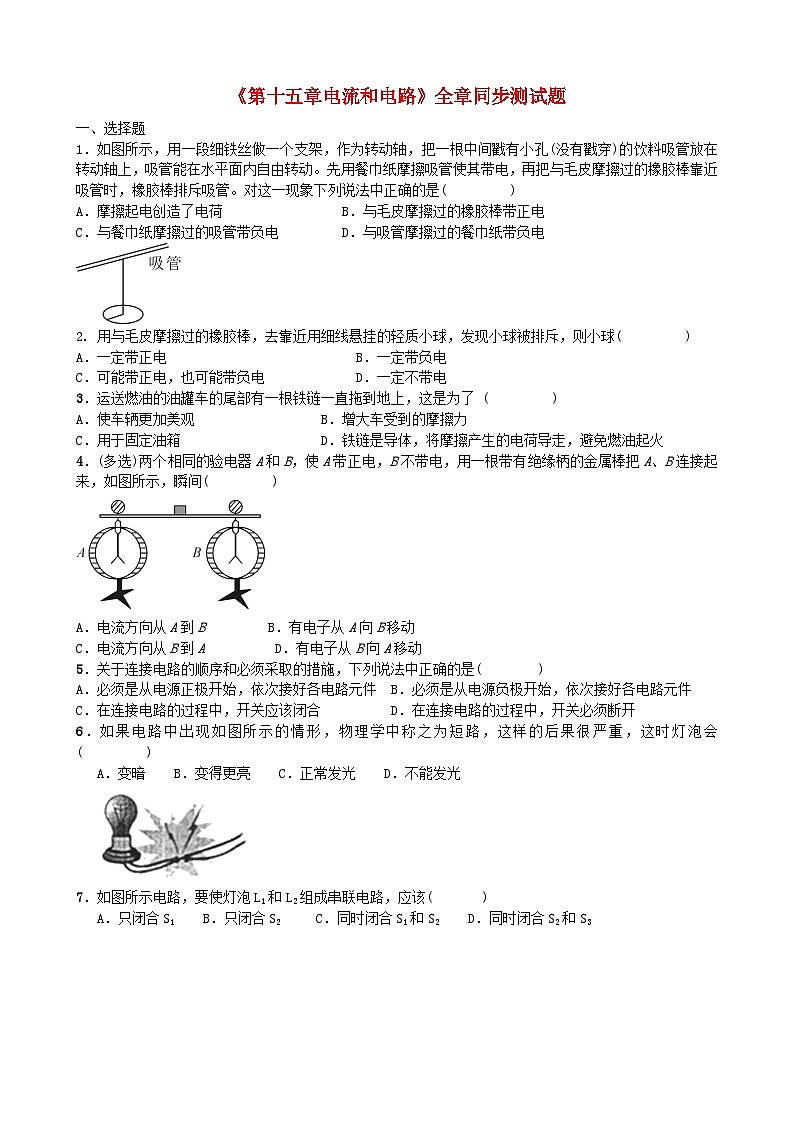

展开《第十五章电流和电路》全章同步测试题
一、选择题
1．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。先用餐巾纸摩擦吸管使其带电，再把与毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管。对这一现象下列说法中正确的是( )
A．摩擦起电创造了电荷 B．与毛皮摩擦过的橡胶棒带正电
C．与餐巾纸摩擦过的吸管带负电 D．与吸管摩擦过的餐巾纸带负电
2. 用与毛皮摩擦过的橡胶棒，去靠近用细线悬挂的轻质小球，发现小球被排斥，则小球( )
A．一定带正电 B．一定带负电
C．可能带正电，也可能带负电 D．一定不带电
3．运送燃油的油罐车的尾部有一根铁链一直拖到地上，这是为了 ( )
A．使车辆更加美观 B．增大车受到的摩擦力
C．用于固定油箱 D．铁链是导体，将摩擦产生的电荷导走，避免燃油起火
4．(多选)两个相同的验电器A和B，使A带正电，B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，如图所示，瞬间( )
A．电流方向从A到B B．有电子从A向B移动
C．电流方向从B到A D．有电子从B向A移动
5．关于连接电路的顺序和必须采取的措施，下列说法中正确的是( )
A．必须是从电源正极开始，依次接好各电路元件 B．必须是从电源负极开始，依次接好各电路元件
C．在连接电路的过程中，开关应该闭合 D．在连接电路的过程中，开关必须断开
6．如果电路中出现如图所示的情形，物理学中称之为短路，这样的后果很严重，这时灯泡会( )
A．变暗 B．变得更亮 C．正常发光 D．不能发光

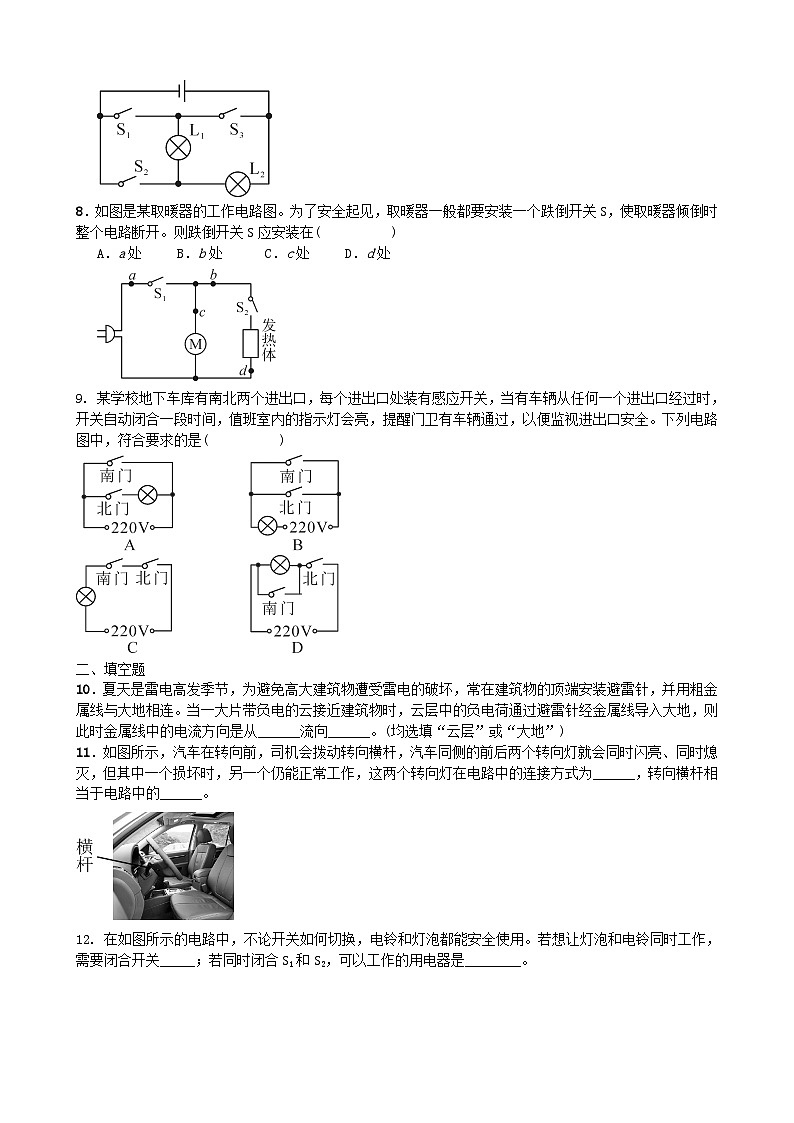

7．如图所示电路，要使灯泡L1和L2组成串联电路，应该( )
A．只闭合S1 B．只闭合S2 C．同时闭合S1和S2 D．同时闭合S2和S3
8．如图是某取暖器的工作电路图。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。则跌倒开关S应安装在( )
A．a处 B．b处 C．c处 D．d处
9. 某学校地下车库有南北两个进出口，每个进出口处装有感应开关，当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全。下列电路图中，符合要求的是( )
二、填空题
10．夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连。当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经金属线导入大地，则此时金属线中的电流方向是从______流向______。(均选填“云层”或“大地”)
11．如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为______，转向横杆相当于电路中的______。

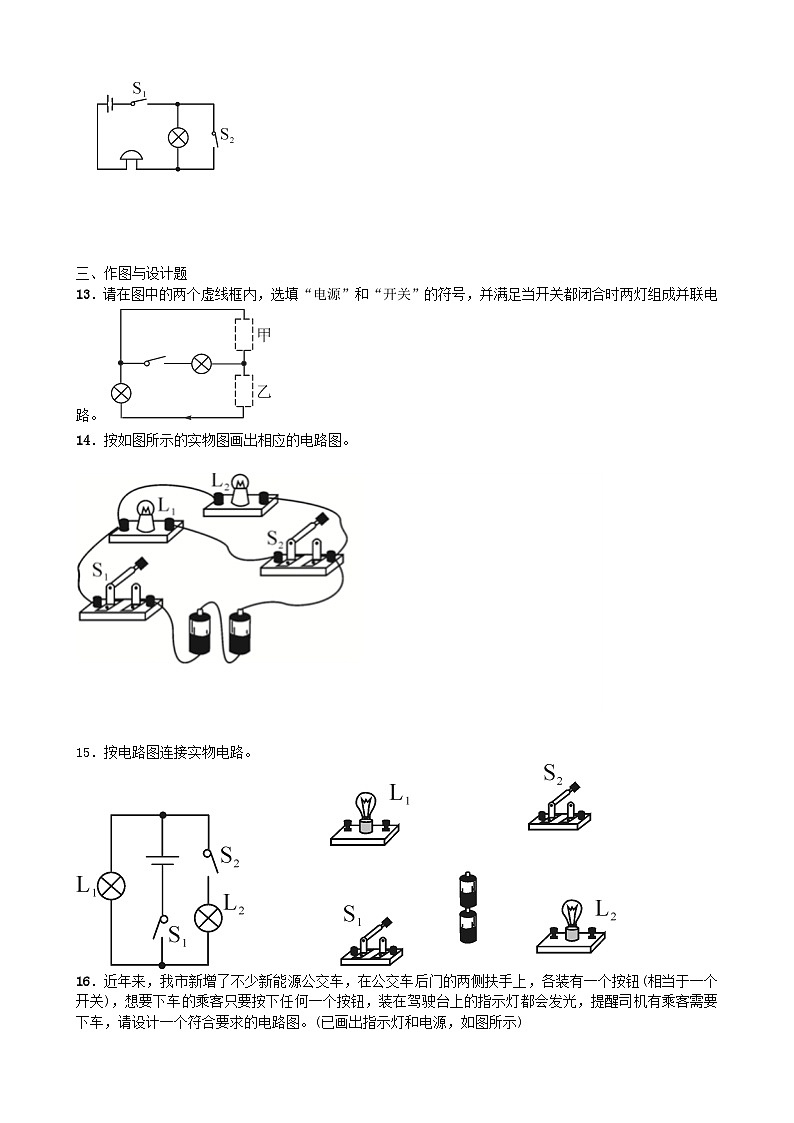

12. 在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用。若想让灯泡和电铃同时工作，需要闭合开关_____；若同时闭合S1和S2，可以工作的用电器是________。
三、作图与设计题
13．请在图中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。
14．按如图所示的实物图画出相应的电路图。
15．按电路图连接实物电路。
16．近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮(相当于一个开关)，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车，请设计一个符合要求的电路图。(已画出指示灯和电源，如图所示)
17．在如图所示电路的两个虚线框内分别填入电源或开关的符号，并满足闭合任意一个开关能使小灯泡L发光。
18．现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线。利用这些材料请为收发室值班人员按要求设计一个电路，画在虚线框内。并按设计电路将实物连接好。要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人。(在开关处标明所在的位置)
答案
1. C 2. B 3. D 4. AD 5. D 6. D 7. A 8. A 9. B
10. 大地 云层
11. 并联 开关
12. S1 电铃
13. 解：图略，提示：甲填电源，乙填开关
14.
15.
16.
17.
18.
