第四章 4.3 4.4同步练习 浙教版科学八年级上册

这是一份第四章 4.3 4.4同步练习 浙教版科学八年级上册，共9页。

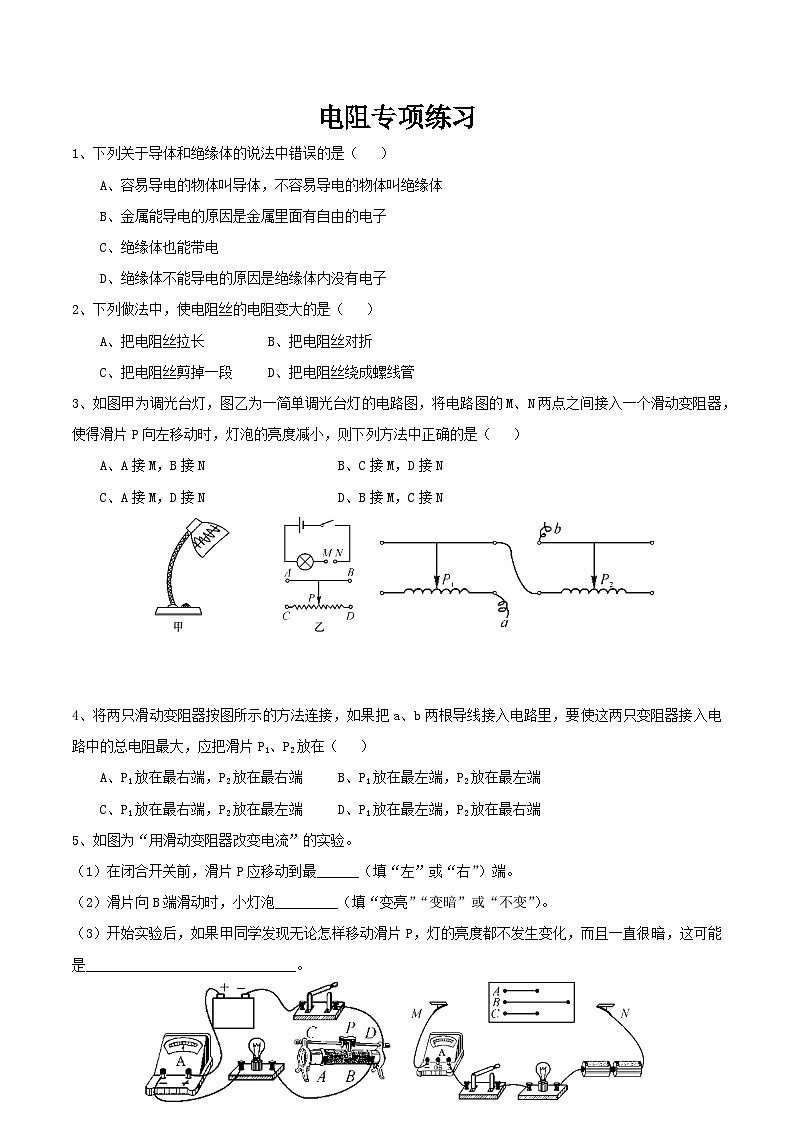

电阻专项练习1、下列关于导体和绝缘体的说法中错误的是（   ）A、容易导电的物体叫导体，不容易导电的物体叫绝缘体B、金属能导电的原因是金属里面有自由的电子C、绝缘体也能带电D、绝缘体不能导电的原因是绝缘体内没有电子2、下列做法中，使电阻丝的电阻变大的是（   ）  A、把电阻丝拉长         B、把电阻丝对折        C、把电阻丝剪掉一段     D、把电阻丝绕成螺线管3、如图甲为调光台灯，图乙为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（   ）A、A接M，B接N                   B、C接M，D接NC、A接M，D接N                   D、B接M，C接N     4、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（   ）A、P1放在最右端，P2放在最右端     B、P1放在最左端，P2放在最左端C、P1放在最右端，P2放在最左端     D、P1放在最左端，P2放在最右端5、如图为“用滑动变阻器改变电流”的实验。（1）在闭合开关前，滑片P应移动到最______（填“左”或“右”）端。（2）滑片向B端滑动时，小灯泡_________（填“变亮”“变暗”或“不变”）。（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是______________________________。     6、如图所示是探究影响导体电阻大小因素的实验电路，下表中给出了可供选择同种材料制成的几种导体，分别用A、B、C三个字母代表。问：（1）实验中，通过观察电流表的示数可以判断导体的______大小，小灯泡在电路中的主要作用是______________________________________________________。（2）通过对___和___导体进行实验，可探究电阻的大小与长度的关系。（3）若把A、B两导体首尾相连后再接入电路M、N两端，会发现电流表示数变得更小，说明两导体串联后的电阻值将__________（填“变大”“变小”或“不变”）。（4）生活中，通常选择铜芯线、铝芯线作为输电线，而不选择铁芯线，是因为导体的电阻还与导体的_________有关。7、如图1所示的是插入式电阻箱的结构示意图。图中A、B两个接线柱之间的电阻值是___Ω。如图2所示为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱____（选填“A、B”、“B、C”或“A、C”）和灯泡____联后接入电路中。

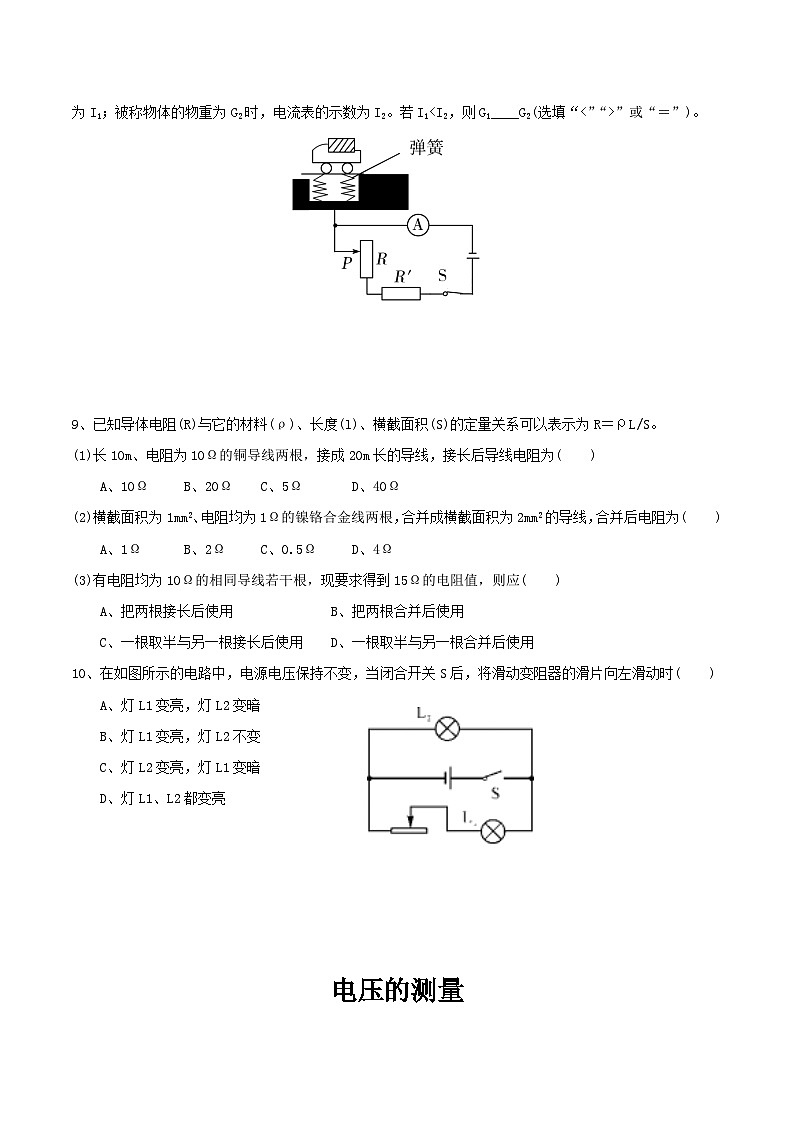

               8、如图是大型电子地磅秤的电路图(电源电压恒定)。当称物体的物重时，滑动变阻器R的滑片P会向下端滑动。当被称物体的物重为G1时，电流表的示数为I1；被称物体的物重为G2时，电流表的示数为I2。若I1<I2，则G1____G2(选填“<”“>”或“＝”)。        9、已知导体电阻(R)与它的材料(ρ)、长度(l)、横截面积(S)的定量关系可以表示为R＝ρL/S。(1)长10m、电阻为10Ω的铜导线两根，接成20m长的导线，接长后导线电阻为(　　)A、10Ω  B、20Ω    C、5Ω      D、40Ω(2)横截面积为1mm2、电阻均为1Ω的镍铬合金线两根，合并成横截面积为2mm2的导线，合并后电阻为(　　)A、1Ω    B、2Ω     C、0.5Ω   D、4Ω(3)有电阻均为10Ω的相同导线若干根，现要求得到15Ω的电阻值，则应(　　)A、把两根接长后使用              B、把两根合并后使用C、一根取半与另一根接长后使用    D、一根取半与另一根合并后使用10、在如图所示的电路中，电源电压保持不变，当闭合开关S后，将滑动变阻器的滑片向左滑动时(　　)A、灯L1变亮，灯L2变暗     B、灯L1变亮，灯L2不变C、灯L2变亮，灯L1变暗      D、灯L1、L2都变亮    电压的测量【例1】关于电流表和电压表的使用方法，下列说法中正确的是（   ）A、测量电压时，电压表必须与被测电路串联B、测量电流时，电流表必须与被测电路串联C、不管是电流表还是电压表，连接时必须使电流从“＋”接线柱流出，从“－”接线柱流进D、电压表的量程改变后，每小格表示的值仍保持不变【变式1-1】如图所示，用电压表测灯泡L两端的电压的电路图，正确的是（   ）     【变式1-2】如图所示是小明同学测量小灯泡L2两端电压的电路。图中有一条导线接错了，接错导线是（   ）     A、导线1            B、导线2           C、导线3          D、导线4【变式1-3】灯L1与灯L2串联，先用电压表测L1两端的电压，如图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法______（填“正确”或“不正确”），理由是____________________________。     【例2】小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路。当闭合开关时所发生的现象是（   ）A、灯泡亮、电压表有示数      B、灯泡亮、电压表无示数C、灯泡不亮、电压表有示数    D、灯泡不亮、电压表无示数【变式2-1】如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（   ）A、a、b都是电流表                      B、a、b都是电压表C、a是电流表，b是电压表               D、a是电压表，b是电流表【变式2-2】如图所示，闭合开关后两灯均能发光，则（   ）A、甲为电流表，乙为电压表                  B、甲为电压表，乙为电流表C、甲、乙都为电流表                        D、甲、乙都为电压表 【例3】判断电压表测量的是哪个电路两端电压？ 1、下列说法错误的是（   ）A、电源是提供电压的装置                         B、电压是形成电流的原因C、电流是电荷的定向移动形成的                   D、电路两端只要有电压就一定有电流2、用电压表测灯L1两端的电压，如图所示四个电路图中，正确的是（   ）    3、如图所示的电路中，当闭合开关S后，电压表的示数表示（   ）A、L1两端的电压                            B、L2两端的电压C、电源电压                                D、L2和电源电压4、如图所示的电路是几位同学测量灯泡L2两端电压的电路图，其中正确的是（   ）      5、一只电压表有0～3V和O～15V两个量程，小明在某次实验中使用的是0～3V档量程，但他错从0～15V档量程的刻度盘上读出电压值为6.5V，则实际测得的电压应是（   ）
    A、6.5V        B、2.5V        C、1.3V        D、l.5V6、在如图所示的电路中，观察开关闭合前后，发现电压表和电流表的示数变化情况是（   ）A、电压表示数不变，电流表示数变大    B、电压表示数不变，电流表示数不变C、电压表示数变大，电流表示数变大    D、电压表示数变大，电流表示数不变7、下面关于电压表使用的叙述中正确的是（   ）①电压表使用前，要先将表的指针调零②电压表测量电压时，必须与被测电路串联③电压表测量电压时，必须与被测电路并联④被测电压值不能超出电压表的最大测量值⑤电压表不能用来直接测量电源电压⑥将电压表接入电路时，注意电流必须从“＋”接线柱流入A、①②④⑤⑥      B、①③④⑤⑥       C、③④⑤⑥   D、①③④⑥8、关于电压和电流的关系，下列几种说法中正确的是（   ）A、电路中有电压则一定有电流             B、电压和电流同时产生，同时消失C、有电压可能有电流，没电压一定没电流   D、电流是产生电压的原因9、在如图所示电路中，开关闭合后电压表测量的是（   ）A、L1两端的电压    B、L1和L2两端的电压    C、L3和电源两端电压  D、电源两端电压       10、图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是（   ）A、a和b  B、c和d    C、a和f  D、e和f11、如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S后，灯L1、L2均正常发光。则（   ）A、甲是电流表，乙、丙是电压表B、甲是电压表，乙、丙是电流表C、乙是电流表，甲、丙是电压表D、乙是电压表，甲、丙是电流表12、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。下列处理方法中正确的是（   ）A、把电压表看成是开路的      B、把电流表看成是一个大电阻C、把电流表看成是开路的      D、把电压表看成是一根导线13、如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是（   ）A、L1灯丝断了    B、L1灯座短路      C、L2灯丝断了      D、L2灯座短路      14、如下图甲所示是小贺同学制作的土豆电池，将电池两极接在电压表的正负接线柱上时，表盘指针偏转情况如图乙所示，则金属片______（填“A”或“B”）为电池的负极，该电池提供的电压为________伏。要给用四节干电池供电的手电筒提供电量，则需要_______个这样的土豆电池串联。                     15、小明用如下图甲所示实物图来测量小灯泡两端电压，请回答下列问题：（1）在连接电路过程中，开关应处于_______（填“断开”或“闭合”）状态。（2）在闭合开关前，小明应将滑动变阻器的滑片置于_______（填“A”或“B”）端，闭合开关后，发现电流表无示数，电压表有示数，小灯泡不发光，则电路故障是_____________________________________。（3）如乙图所示，电压表的读数为________伏。                      16、如下图甲所示的电路中，闭合开关后，电压表V1和V2的示数如图乙所示，则灯泡L1和L2两端的电压分别是_______伏和________伏。                          17、所示，若电源电压为6伏，则灯L1两端电压为________伏。         18、小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）。        （1）在连接电路时，开关必须________。小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现_________（填“断路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成_____________损坏。（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。他的做法可能是_________________________________________。（3）接下来，他们按图丙所示电路图连接了三个电压表。实验过程中，电压表V2的示数如图丁所示，则电压表V1的示数是_________伏。
