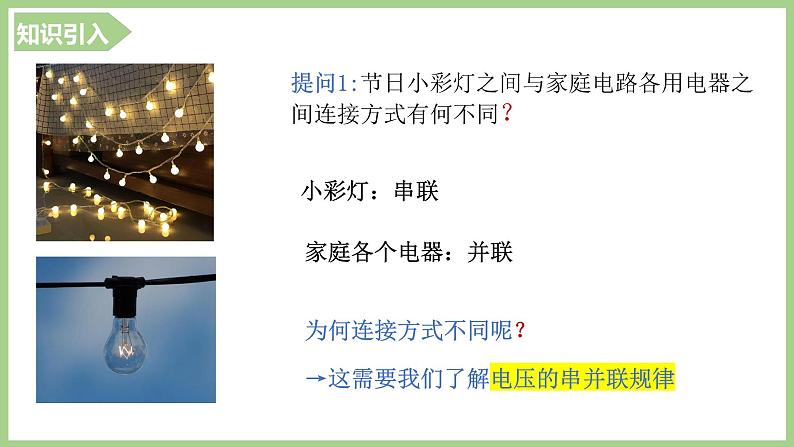

提问1:节日小彩灯之间与家庭电路各用电器之间连接方式有何不同？
→这需要我们了解电压的串并联规律
提问2：当电路中只有一个灯泡时，灯泡的电压_____电源电压（=或>或<）。
若有两个灯泡串联在一起，两个灯泡的电压各电源电压有何关系呢？
一、串联电路的电压规律
1.猜想：①电源电压和各个灯泡电压相同②电源电压等于灯泡电压之和
2.实验操作：分别测量L1、L2的电压以及电源电压并记录数据
提问3：现在能立刻得出可靠结论吗？
提问4：规律要适用于不同情况，每次实验要什么不同？
【笔记】使用不同规格的灯泡或者改变每次实验的电源电压
【笔记】避免实验偶然性，得到普遍规律

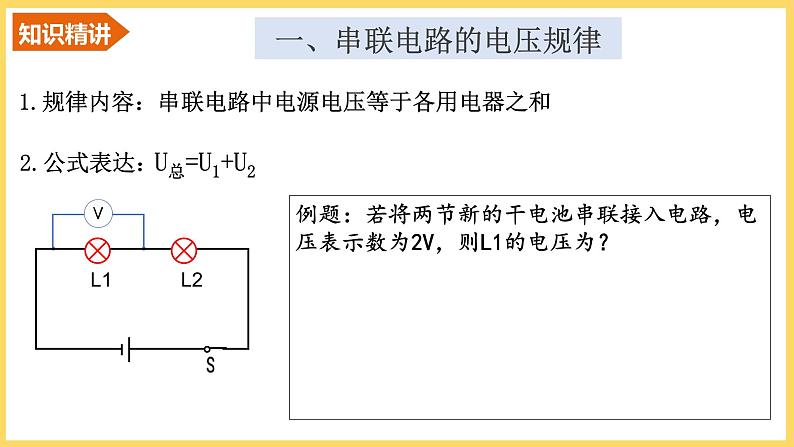

1.规律内容：串联电路中电源电压等于各用电器之和
例题：若将两节新的干电池串联接入电路，电压表示数为2V，则L1的电压为？
若有两个灯泡并联在一起，两个灯泡的电压各电源电压有何关系呢？
二、并联电路的电压规律
提问5：规律要适用于不同情况，每次实验要什么不同？
1.规律内容：并电路中电源电压等于各支路用电器电压
完成课本P62 的 1-2题
