台灯是如何使调节亮度的？
接入电路的电阻变____
电路中的电流变____

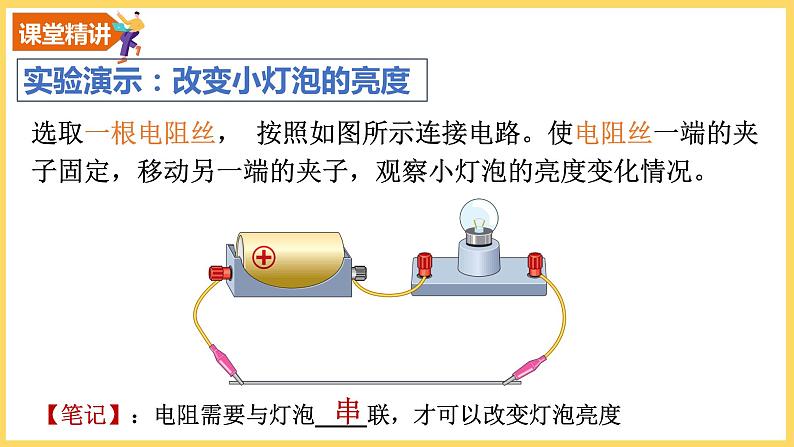

选取一根电阻丝， 按照如图所示连接电路。使电阻丝一端的夹子固定，移动另一端的夹子，观察小灯泡的亮度变化情况。
实验演示：改变小灯泡的亮度
【笔记】：电阻需要与灯泡____联，才可以改变灯泡亮度

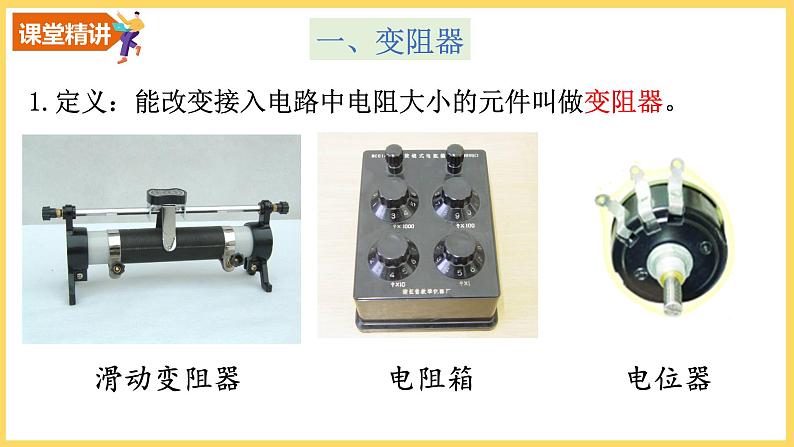

1.定义：能改变接入电路中电阻大小的元件叫做变阻器。

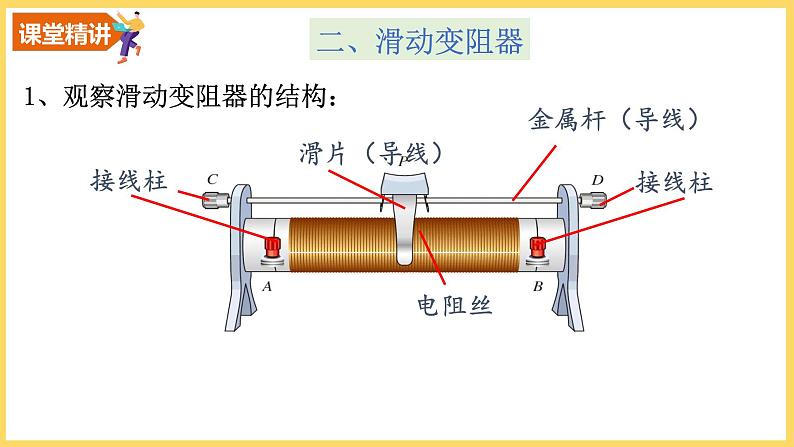

1、观察滑动变阻器的结构：
　（2）结构示意图： 【笔记P68】
3．图示 （1）实物图：
2．工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。

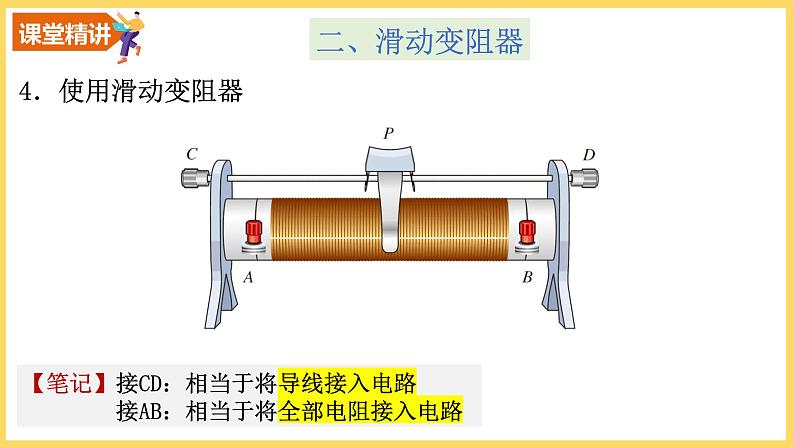

【笔记】接CD：相当于将导线接入电路 接AB：相当于将全部电阻接入电路
连入电路中的电阻是AP段
【笔记】一上一下，关键看下，近小远大（靠近下接线柱电阻变小）
1.电阻箱的特点：能表示出阻值的变阻器。
典例2如图所示，甲图电阻箱的示数为　 　Ω；乙图插销式电阻箱的示数为　3　Ω．
【笔记】只能将AB或者BC接入电路
