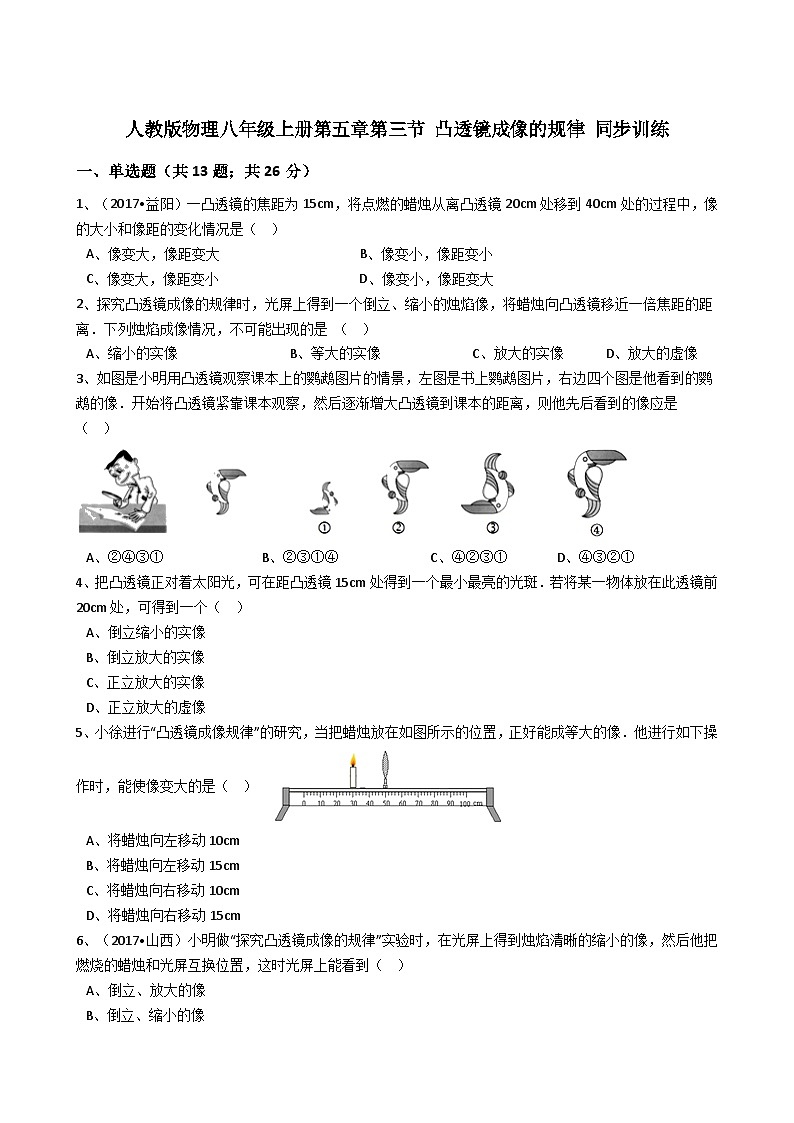

人教版八年级上册第3节 凸透镜成像的规律课后作业题

这是一份人教版八年级上册第3节 凸透镜成像的规律课后作业题，共11页。试卷主要包含了单选题，填空题，实验题，综合题等内容，欢迎下载使用。
一、单选题（共13题；共26分）
1、（2017•益阳）一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，像的大小和像距的变化情况是（ ）
A、像变大，像距变大 B、像变小，像距变小
C、像变大，像距变小 D、像变小，像距变大
2、探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是 （ ）
A、缩小的实像 B、等大的实像 C、放大的实像 D、放大的虚像
3、如图是小明用凸透镜观察课本上的鹦鹉图片的情景，左图是书上鹦鹉图片，右边四个图是他看到的鹦鹉的像．开始将凸透镜紧靠课本观察，然后逐渐增大凸透镜到课本的距离，则他先后看到的像应是（ ）
A、②④③① B、②③①④ C、④②③① D、④③②①
4、把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑．若将某一物体放在此透镜前20cm处，可得到一个（ ）
A、倒立缩小的实像
B、倒立放大的实像
C、正立放大的实像
D、正立放大的虚像
5、小徐进行“凸透镜成像规律”的研究，当把蜡烛放在如图所示的位置，正好能成等大的像．他进行如下操作时，能使像变大的是（ ）
A、将蜡烛向左移动10cm
B、将蜡烛向左移动15cm
C、将蜡烛向右移动10cm
D、将蜡烛向右移动15cm

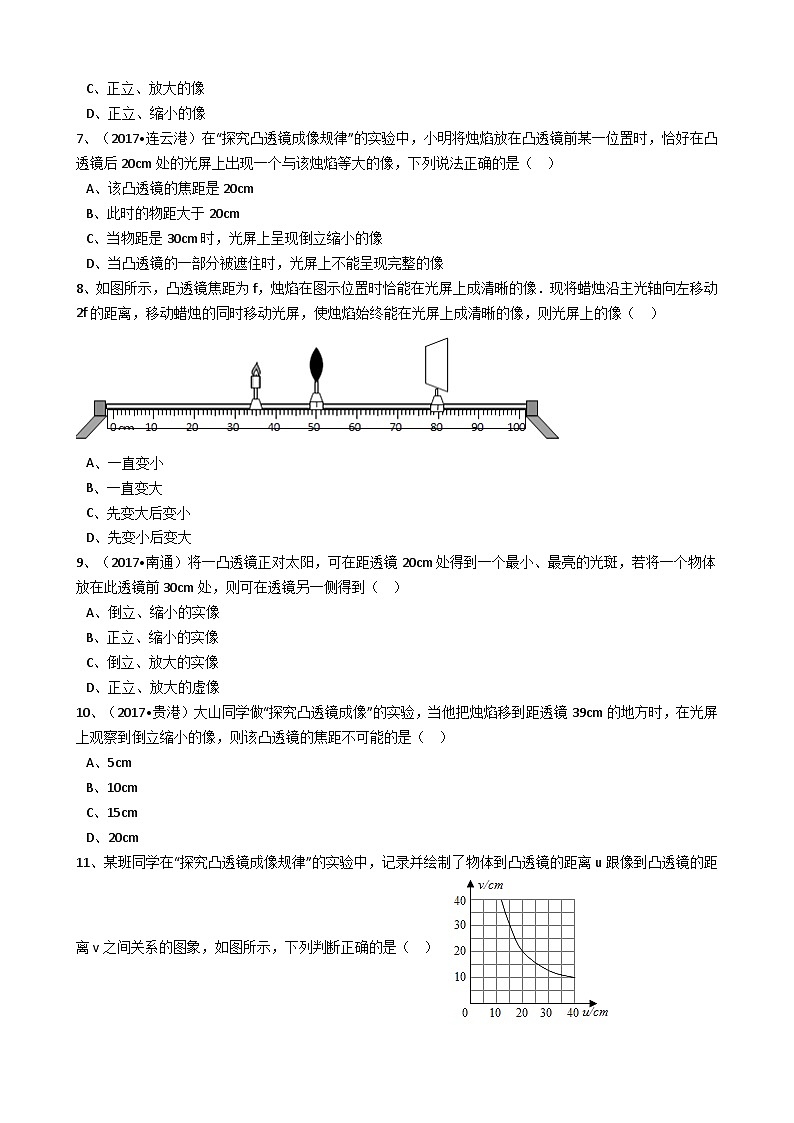

6、（2017•山西）小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰的缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到（ ）
A、倒立、放大的像
B、倒立、缩小的像
C、正立、放大的像
D、正立、缩小的像
7、（2017•连云港）在“探究凸透镜成像规律”的实验中，小明将烛焰放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（ ）
A、该凸透镜的焦距是20cm
B、此时的物距大于20cm
C、当物距是30cm时，光屏上呈现倒立缩小的像
D、当凸透镜的一部分被遮住时，光屏上不能呈现完整的像
8、如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像．现将蜡烛沿主光轴向左移动2f的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像（ ）
A、一直变小
B、一直变大
C、先变大后变小
D、先变小后变大
9、（2017•南通）将一凸透镜正对太阳，可在距透镜20cm处得到一个最小、最亮的光斑，若将一个物体放在此透镜前30cm处，则可在透镜另一侧得到（ ）
A、倒立、缩小的实像
B、正立、缩小的实像
C、倒立、放大的实像
D、正立、放大的虚像
10、（2017•贵港）大山同学做“探究凸透镜成像”的实验，当他把烛焰移到距透镜39cm的地方时，在光屏上观察到倒立缩小的像，则该凸透镜的焦距不可能的是（ ）
A、5cm
B、10cm
C、15cm
D、20cm

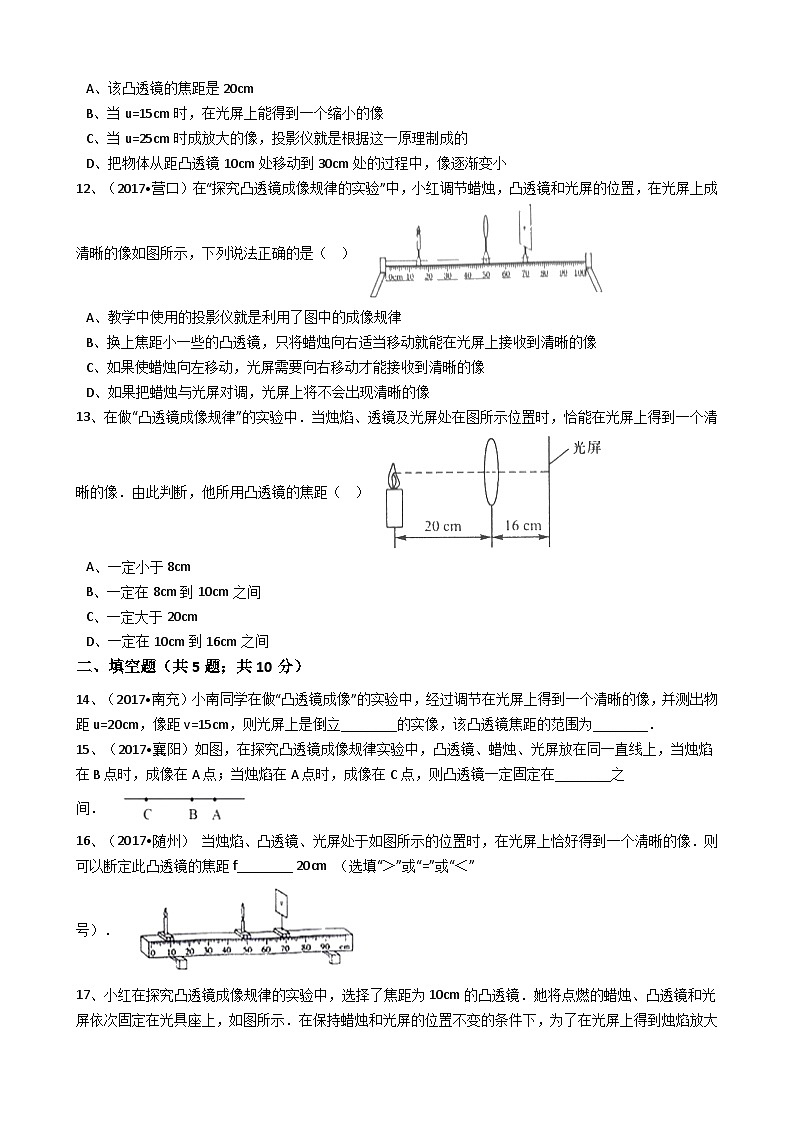

11、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（ ）
A、该凸透镜的焦距是20cm
B、当u=15cm时，在光屏上能得到一个缩小的像
C、当u=25cm时成放大的像，投影仪就是根据这一原理制成的
D、把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小
12、（2017•营口）在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（ ）
A、教学中使用的投影仪就是利用了图中的成像规律
B、换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像
C、如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像
D、如果把蜡烛与光屏对调，光屏上将不会出现清晰的像
13、在做“凸透镜成像规律”的实验中．当烛焰、透镜及光屏处在图所示位置时，恰能在光屏上得到一个清晰的像．由此判断，他所用凸透镜的焦距（ ）
A、一定小于8cm
B、一定在8cm到10cm之间
C、一定大于20cm
D、一定在10cm到16cm之间
二、填空题（共5题；共10分）
14、（2017•南充）小南同学在做“凸透镜成像”的实验中，经过调节在光屏上得到一个清晰的像，并测出物距u=20cm，像距v=15cm，则光屏上是倒立________的实像，该凸透镜焦距的范围为________．
15、（2017•襄阳）如图，在探究凸透镜成像规律实验中，凸透镜、蜡烛、光屏放在同一直线上，当烛焰在B点时，成像在A点；当烛焰在A点时，成像在C点，则凸透镜一定固定在________之间．
16、（2017•随州） 当烛焰、凸透镜、光屏处于如图所示的位置时，在光屏上恰好得到一个淸晰的像．则可以断定此凸透镜的焦距f________ 20cm （选填“＞”或“=”或“＜”号）．
17、小红在探究凸透镜成像规律的实验中，选择了焦距为10cm的凸透镜．她将点燃的蜡烛、凸透镜和光屏依次固定在光具座上，如图所示．在保持蜡烛和光屏的位置不变的条件下，为了在光屏上得到烛焰放大的像，小红应将凸透镜向________移动（选填“左”或“右”），这一实验现象可以说明________成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若点燃的蜡烛与凸透镜间距离小于10cm，小红应该在________（选填“蜡烛”或“光屏”）一侧透过凸透镜观察成像．
18、（2017•泸州）小明同学在探究凸透镜成像规律时，调节烛焰、凸透镜、光屏三者的中心大致在同一高度． 实验时，调节蜡烛与凸透镜的距离，在光屏上得到了一个清晰的像如图所示，该像是倒立________的实像，由于蜡烛的燃烧，光屏上的像会向________（选填“上”或“下”）移动，保持凸透镜和光屏的位置不变，将蜡烛向左移动一段距离，光屏上的像变模糊了，小明将另一个镜片放在蜡烛和凸透镜之间，并适当调整镜片的位置，光屏上的像又清晰了，则这个镜片是________（选填“凸透镜”、“凹透镜”或“平面镜”）
三、实验题（共2题；共6分）
19、（2017•赤峰）小华同学在探究凸透镜成像规律的实验中．
(1)如图所示，将焦距f=15cm的凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，之后应将光屏向________（填“左”或“右”）移动，才能在光屏上观察到烛焰清晰的________（填“正立”或“倒立”）的像A．
(2)再将蜡烛移动到光具座上10cm刻度线处，移动光屏，再次在光屏上得到清晰的像B．则像B比像A________（填“大”或“小”）
20、（2017•广元）小华用光具座研究凸透镜成像规律，按如图调整完毕，在光屏上得到蜡烛烛焰清晰的像．
(1)保持蜡烛、凸透镜、光屏位置不变，小华用不透光的纸板遮住凸透镜上半部分，则在光屏上观察到的像是 （填选项前的字母）
A、烛焰的上半部分，亮度变暗
B、烛焰的下半部分，亮度变暗
C、完整的烛焰，亮度变暗
D、完整的烛焰，亮度不变
(2)保持凸透镜位置不变，将蜡烛与光屏位置对调，光屏上也能得到烛焰清晰的像，________（选填“照相机”、“投影仪”、“放大镜”）就是根据这种成像原理设计的．
四、综合题（共2题；共7分）
21、如图小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范．在图示位置时，烛焰恰好在光屏上成清晰的像．
(1)这个像的成像原理与________（选填“放大镜”“投影仪”或“照相机”）相同．若将蜡烛向右移动少许，则应将光屏向________（选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要________些．
(2)再在凸透镜左侧附近放置一凹透镜（图中未画出），这时需要将光屏向________（选填“左”或“右”）移动才能在光屏上成清晰的像．
22、小明在做“探究凸透镜成像规律”的实验中： ( 1 )如图甲所示，让一束平行光射向凸透镜，移动光屏，直到在光屏上会聚成一点．
( 2 )如图乙所示，要使像成在光屏的中央，应将光屏向________调整（选填“上”或“下”）．
( 3 )当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个倒立、________的实像．
( 4 )当烛焰逐渐远离凸透镜时，烛焰所成的实像将________（选填“变大”或“变小”）．
答案解析部分
一、单选题
1、【答案】B
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：凸透镜的焦距是15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，物距始终大于焦距，因此凸透镜成实像，由于物距增大，则像距减小，像变小． 综上分析可得，选项B正确．
故选B．
【分析】掌握凸透镜成像的三种情况：
U＞2f，成倒立、缩小的实像．
2f＞U＞f，成倒立、放大的实像．
U＜f，成正立、放大的虚像．
凸透镜成实像时，物体离凸透镜越近，像离凸透镜越远，像也越大．
2、【答案】D
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：由题意知，烛焰在屏上成一缩小实像，所以此时蜡烛在凸透镜的2f之外，即u＞2f； 当将蜡烛向凸透镜移近一倍焦距的距离．则此时u＞f，那么有可能是2f＞u＞f，则成倒立放大的实像；
也可能是u=2f，则成等大的实像；
也可能是u＞2f，则成缩小的实像，所以只有u＜f，成正立、放大的虚像不可能出现．
故选D．
【分析】要解决此题，需要掌握凸透镜成像的规律．
凸透镜成像规律：物距小于焦距成正立放大虚像．
物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．
物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．
3、【答案】A
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：小明将凸透镜紧靠书上的一幅卡通图片，说明物距小于一倍焦距，凸透镜成的虚像是放大的，物体离凸透镜越近，像越接近物体的大小，也就是成的虚像越小，故先看到②，当在一倍焦距远离凸透镜的过程中，看到的像逐渐变大，当大于一倍焦距时，成倒立的像，即看到的为④，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为③；成实像时，物距越远，像越小．因此最后看到的是①，故四个像的顺序为②④③①．
故选A．
【分析】凸透镜成像规律：物距小于焦距成正立、放大的虚像．
物距大于一倍焦距小于二倍焦距成倒立、放大的实像．
物距等于二倍焦距成倒立等大实像．
物距大于二倍焦距成倒立、缩小的实像．
成实像时，物距越远，像越小．
4、【答案】B
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑，这个亮斑就是凸透镜的焦点，所以15厘米就是该凸透镜的焦距，这是利用平行光聚焦法测得了透镜的焦距． 将某一物体放在此透镜前20cm处，即现在的物距是20厘米，大于一倍焦距，小于二倍焦距，由凸透镜的成像规律可知，此时凸透镜成倒立放大的实像．
故选B．
【分析】利用题目中提到的物理过程，可确定该凸透镜的焦距；再利用物距与焦距的关系，结合凸透镜的成像规律来得到成像的情况．
5、【答案】D
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：由图可知，u=50cm﹣30cm=20cm，成等大的像，一定为倒立、等大实像，则u=2f，即2f=20cm，凸透镜的焦距f=10cm． A、将蜡烛向左移动10cm，u=20cm+10cm=30cm，满足u＞2f条件，成倒立、缩小实像，像变小，故A不符合题意；
B、将蜡烛向左移动15cm，u=20cm+15cm=35cm，满足u＞2f条件，成倒立、缩小实像，像变小，故B不符合题意；
C、将蜡烛向右移动10cm，u=20cm﹣10cm=10cm，满足u=f条件，不能成像，故C不符合题意；
D、将蜡烛向→移动15cm，u=20cm﹣15cm=5cm，满足u＜f条件，成正立、放大的虚像，像变大，故D符合题意．
故选D．
【分析】（1）根据凸透镜的成像规律，物体在焦点之外，在屏上成倒立的实像，且物距越小，像距越大，实像越大；（2）凸透镜成像的规律：
当u＞2f时，成倒立、缩小的实像．
当u=2f时，成倒立、等大的实像．
当f＜u＜2f时，成倒立、放大的实像，对应应用如幻灯机．
当u=f时，无像．经凸透镜折射后的光线是平行的，没有会聚点．
当u＜f时，成正立、放大的虚像．
6、【答案】A
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：由图可知，当u＞2f，f＜v＜2f，成倒立、缩小的实像；
若将蜡烛和光屏位置互换，则f＜u＜2f时，成倒立、放大的实像，光屏距凸透镜即像距v＞2f．
故选A．
【分析】凸透镜成像的特点：
当u＞2f时，成倒立缩小的实像，f＜v＜2f；
f＜u＜2f时，成倒立放大的实像，v＞2f．
7、【答案】C
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解： AB、距离凸透镜20cm的光屏上得到一个清晰的与物体等大的像，所以v=20cm=2f，则f=10cm，故AB错误；
C、当物距是30cm时，物距大于二倍焦距，故光屏上呈现倒立缩小的像，故C正确；
D、遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故D错误．
故选C．
【分析】（1）（2）物距等于二倍焦距成倒立、等大实像，像距等于二倍焦距．可用来粗测焦距．（3）物距大于二倍焦距，成的是倒立缩小的实像；（4）物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像；当遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．
8、【答案】A
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：烛焰在图示位置时恰能在光屏上成清晰的像，由图可知，像距大于物距，成倒立放大的实像，将蜡烛沿主光轴向同一方向移动距离2f，物距增大，像距变小，像变小． 故选A．
【分析】首先根据烛焰在图示位置时恰能在光屏上成清晰的像，确定像的性质，然后再根据凸透镜成实像时，物近像远像变大来解答此题．
9、【答案】C
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小、最亮的光斑，所以，f=20cm． 若将一个物体放在此透镜前30cm处，u=30cm，2f＞U＞f，成倒立、放大的实像．
故选C．
【分析】根据阳光聚焦方法得到焦距：太阳光射到地球上是平行光，平行于主光轴的光线经凸透镜会聚后得到凸透镜的焦点．
凸透镜成像时，2f＞U＞f，成倒立、放大的实像．
10、【答案】D
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：把蜡烛放在距离凸透镜39cm的某一位置时，在透镜另一侧得到一个清晰的，倒立的、缩小的像， 则u＞2f，即39cm＞2f，解得f＜19.5cm，则选项ABC都符合，只有D选项是不可能的．
故选D．
【分析】根据凸透镜成像规律中的当u＞2f时，光屏上呈现倒立、缩小的实像，解不等式即可得出结论．
11、【答案】D
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：A、u=v=2f，凸透镜成倒立、等大的实像，如图，u=v=2f=20cm 时，所以f=10cm．不符合题意． B、当u=15cm时，2f＞u＞f，成倒立、放大的实像．不符合题意．
C、当u=25cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机．不符合题意．
D、物体从距凸透镜10cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小．符合题意．
故选D．
【分析】（1）根据凸透镜成像的四种情况和应用进行判断：
u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机．
u=2f，成倒立、等大的实像，v=2f，一般用来求凸透镜的焦距．
2f＞u＞f，成倒立、放大的实像，v＞2f，应用于幻灯机和投影仪．
u＜f，成正立、放大的虚像，应用于放大镜和老花镜．（2）当物距大于焦距时，凸透镜成实像．
凸透镜成实像时，物距增大，像距减小，像变小．
12、【答案】B
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：A、由图可知，物距大于像距，凸透镜成倒立、缩小的实像，应用于照相机和摄像机，故A错误． B、换上焦距小一些的凸透镜，相当于增大物距，根据凸透镜成实像时，物距增大，像距减小，像变小，可知，将蜡烛向右适当移动就能在光屏上接收到清晰的像，故B正确．
C、将物体向左移动，物距增大，像距减小，要在光屏上得到清晰的像，光屏要向左移动，故C错误．
D、由图知，u＞v，此时成倒立缩小的实像；将蜡烛和光屏的位置对换后，由于光路可逆，所以能成清晰的像，成的是倒立、放大的实像，故D错误．
故选B．
【分析】解答此题从以下知识点入手：（1）凸透镜成像时，u＞2f，成倒立、缩小的实像，2f＞v＞f，其应用是照相机．（2）凸透镜成实像时，物距增大，像距减小，像变小．
13、【答案】B
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：如图物距大于像距，凸透镜成倒立、缩小的实像， 因为u＞2f，成倒立、缩小的实像，2f＞v＞f，
所以，20cm＞2f，
2f＞16cm＞f，
所以10cm＞f＞8cm．
故选B．
【分析】凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像．
根据凸透镜成倒立、缩小实像时，物距和焦距，像距和焦距的关系，列出不等式，解不等式，确定凸透镜焦距的取值范围．
二、填空题
14、【答案】缩小；7.5cm＜f＜10cm
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：凸透镜成像时，物体放在距离凸透镜20cm处时，光屏上得到倒立、缩小的实像，所以20cm＞2f，所以10cm＞f． 此时的像距满足：2f＞v＞f，2f＞15cm＞f，则7.5cm＜f＜15cm；
故凸透镜焦距的取值范围为：7.5cm＜f＜10cm．
故答案为：缩小；7.5cm＜f＜10cm．
【分析】凸透镜成像时，u＞2f，2f＞v＞f，成倒立、缩小的实像．根据物距、像距和焦距的关系，求出凸透镜焦距的取值范围．
15、【答案】BC
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：当烛焰在B点时，成像在A点；当烛焰在A点时，成像在C点，由于凸透镜成实像时光路可逆，故在B点和在A点成像情况不同；故一次成的是实像，一次成的是虚像；由于AB间的距离小于AC间的距离，故当烛焰在B点时，成的是虚像，像与物体在凸透镜的同一侧，故凸透镜应该在B的左边；当烛焰在A点时，成像在C点，成的是实像，凸透镜应在AC之间，故凸透镜的位置应该在BC之间． 故答案为：BC．
【分析】凸透镜成像的三种情况：u＞2f，成倒立、缩小的实像；2f＞u＞f，成倒立、放大的实像；u＜f，成正立、放大的虚像；凸透镜成实像时光路是可逆的．
16、【答案】＜
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：由图可知，此时的物距为40cm，光屏上的像是倒立、缩小的实像，故此时物距应大于2f，即40cm＞2f，则f＜20cm． 故答案为：＜．
【分析】根据光屏上像的性质判定物距和焦距的关系．
17、【答案】左；幻灯机；光屏
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：（1）根据凸透镜成像的规律可知，2f＞u＞f，成倒立、放大的实像，为了在光屏上找到烛焰清晰放大的像，应将凸透镜向左移动，使物距变小，像距变大．这一实验现象可以说明幻灯机的成像特点．（2）若点燃的蜡烛与凸透镜间距小于10cm，即u＜f，成正立、放大的虚像，小红应该在光屏一侧透过凸透镜观察成像． 故答案为：左；幻灯机；光屏．
【分析】根据凸透镜成像的三种情况判断：u＞2f，成倒立、缩小的实像，2f＞v＞f．2f＞u＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．
实像可以用光屏来承接，而虚像则必须通过凸透镜才能观察到．
18、【答案】缩小；上；凹透镜
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：（1）由题意知，物距大于像距，根据凸透镜成像的规律可知，此时物体成倒立的、缩小的实像；（2）据实验过程可知，实验过程中蜡烛由于燃烧而变短，根据过光心不改变方向，可知，光屏上烛焰的像将向上移动．（3）在图所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，像距变小，成像于光屏前，为了使光屏上可成像，由于凹透镜对光有发散作用，应在凸透镜左侧附近安装一个焦距适当的凹透镜，才能在光屏上再次得到清晰的像． 故答案为：缩小；上；凹透镜．
【分析】（1）u＞2f，成倒立、缩小的实像，2f＞v＞f，应用：照相机；（2）随着蜡烛燃烧而变短，根据过光心不改变方向，像会向上移动．（3）凹透镜对光线有发散作用，凸透镜对光线有会聚作用．
三、实验题
19、【答案】（1）右；倒立
（2）小
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：（1）凸透镜的焦距是15cm，凸透镜固定在光具座上50cm刻度线处，小成将蜡烛移至20cm刻度线处时，蜡烛到透镜的距离大于2倍焦距，像距f＜v＜2f，故向右移动光屏，就会得到倒立、缩小的实像．（2）再将蜡烛移动到光具座上10cm刻度线处，物距增大，凸透镜成实像时，物远像近像变小，故移动光屏，再次在光屏上得到清晰的像B．则像B比像A小、 故答案为：（1）右；倒立；（2）小．
【分析】（1）凸透镜成像的三种情况之一：
u＞2f，成倒立、缩小的实像．2f＞v＞f，成倒立、放大的实像．（2）凸透镜成实像时，物近像远像变大，物远像近像变小．
20、【答案】（1）C
（2）投影仪
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：（1）凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，还是完整的像；只是由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，亮度会减弱．（2）由图可知，此时物距大于二倍焦距，成的是倒立、缩小的实像；将蜡烛与光屏对调位置后，f＜u＜2f，v＜2f，因此光屏上的像是倒立、放大的实像，幻灯机就是利用这一原理制成的． 故答案为：（1）C；（2）投影仪．
【分析】（1）凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果不遮住凸透镜的下半部分，透过的光多，像就亮；遮住凸透镜的下半部分，透过的光少，像就暗．（2）凸透镜成像的规律：u＞2f，成倒立缩小的实像，照相机就是利用这一原理制成的；f＜u＜2f，成倒立放大的实像，投影仪就是利用这一原理制成的．
四、综合题
21、【答案】（1）照相机；右；大
（2）右
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：（1）物体到凸透镜的距离是物距，像到凸透镜的距离是像距．如图，物距大于像距，成倒立、缩小的实像，照相机就是利用此原理制成的．当凸透镜的位置不变时，只向右移动蜡烛，要使光屏上再次出现一个明亮清晰的像，可以向右移动光屏，才能再一次成像，并且此时的像比刚才的像大．（2）凹透镜对光线有发散作用，靠近凸透镜时，使光线发散，像会聚在光屏的后方，像距增大，在光屏上要得到清晰的像，光屏要远离凸透镜． 故答案为：（1）照相机； 右； 大；（2）右．
【分析】（1）凸透镜成实像时，根据物距和像距的关系，能判断凸透镜的成像情况：①物距大于像距，成倒立、缩小的实像；②物距等于像距，成倒立、等大的实像；③物距小于像距，成倒立、放大的实像，应用于投影仪或幻灯机．（2）当凹透镜靠近凸透镜时，会聚能力减弱，使像呈在光屏的后方．
22、【答案】下；放大；变小
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：（1）由焦距的概念知，f=60.0cm﹣50.0cm=10.0cm；（2）由图知，光屏的位置偏高，要使像能成在光屏的中央，应将光屏向下调整；（3）当烛焰距离凸透镜12cm处时，物体处于1倍焦距和2倍焦距之间，所以此时成倒立放大的实像；（4）当烛焰逐渐远离凸透镜时，物距变大，像距变小，像变小． 故答案为：（2）下；（3）放大；幻灯机；（4）变小．
【分析】（1）掌握焦距的概念，从焦点到凸透镜的距离；（2）要使像能成在光屏的中央，应使烛焰、光屏、凸透镜的中心大致在同一高度处；（3）分析物距和焦距的关系，物距处于1倍和2倍焦距之间时，成倒立放大实像；（4）物距变大，像距变小，像变小．
