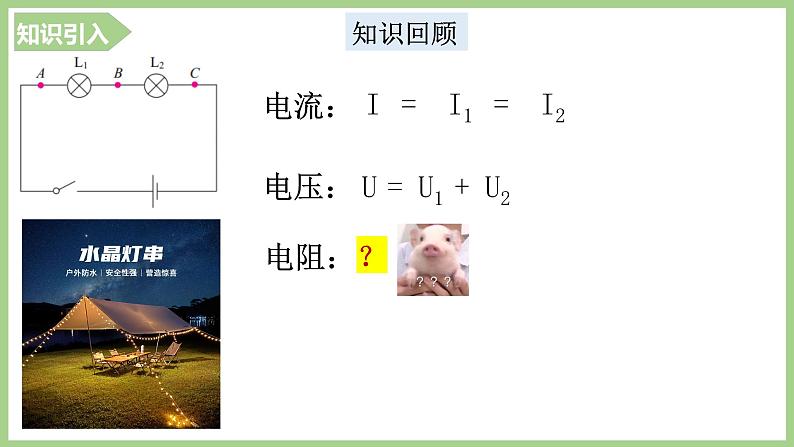

I = I1 = I2
U = U1 + U2
理解：将两个电阻串联，电阻的总长度增加，电阻变___
I总R总=I1R1+I2R2
【笔记】串联电路总电阻等于个电阻之和

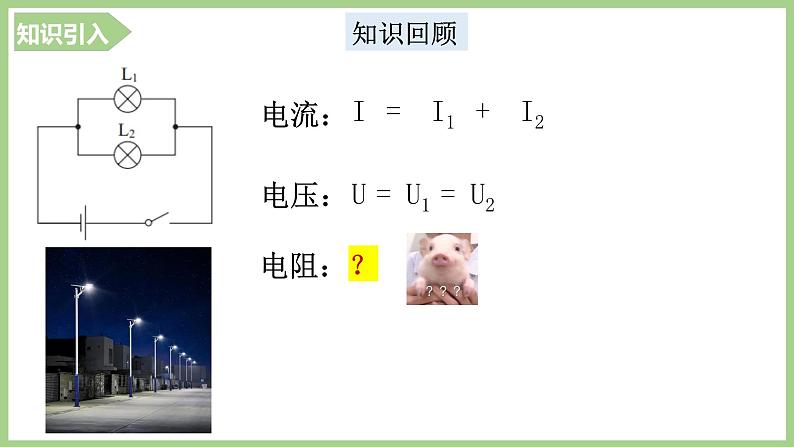

I = I1 + I2
U = U1 = U2

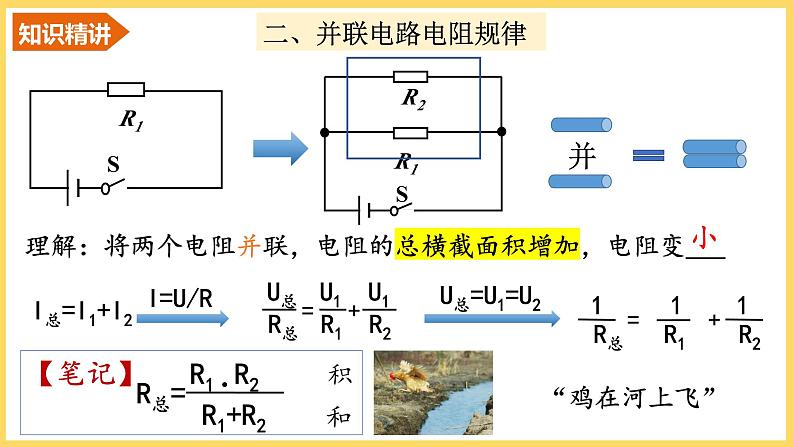

理解：将两个电阻并联，电阻的总横截面积增加，电阻变___
已知R1=10Ω R2=20Ω，电源电压为6V,则经过R1的电流为？
已知R1=10Ω R2=20Ω，电源电压为6V,则求解经过干路的电流为？
并联电阻公式用的很少，并联电路中直接用欧姆定律更简单
已知I1=1A I2=2A，电源电压为6V,则求解并联电路总电阻？（你有几种求解方法）
欧姆定律快速计算终极技巧
串联电路中，两电阻电压之比等于电阻之比
例题：若电源电压为6V，R1为2Ω，R2为4Ω，R1的电压为___V
并联电路中，两电阻电流之比等于电阻反比
例题：若R1为2Ω，R2为4Ω，R1的电流为1A，则R2的电流为____A。
