福建省福州重点学校2022-2023学年九年级下学期期中物理试卷

这是一份福建省福州重点学校2022-2023学年九年级下学期期中物理试卷，文件包含第三章+体液调节单元复习课件-高二生物同步备课系列人教版2019选择性必修1pptx、第三章+体液调节单元解读课件-高二生物同步备课系列人教版2019选择性必修1pptx、第三章体液调节单元测试原卷版docx、第三章体液调节单元测试解析版docx、第三章体液调节单元知识清单-高二生物同步备课系列人教版2019选择性必修1docx等5份课件配套教学资源，其中PPT共48页， 欢迎下载使用。
一、单选题（本大题共14小题，共28分）
1． “姑苏城外寒山寺，夜半钟声到客船”，作者能听出传来的是钟声，是根据声音的（ ）
A．音调B．音色C．响度D．声速
2． “珍爱生命，远离危险”。下列做法符合安全用电原则的是（ ）
A．使用试电笔时，手接触笔尖的金属体
B．大功率、有金属外壳的用电器接地线使用
C．靠近断了之后落地的高压线
D．用湿布擦拭正在工作的电灯
3．如图所示的多功能抑尘车，通过“炮轰”方式向周围喷射水雾，不仅能减少城市扬尘污染，还能增加空气中的水蒸气含量。这一过程中涉及到的物态变化是（ ）
A．汽化B．升华C．液化D．凝华
4．如图，大熊猫紧抱住树干不掉下来，以下选项中与大熊猫增大摩擦的方法相同的是（ ）
A．做引体向上时，要把手汗擦干B．运动鞋鞋底有凹凸不平的花纹
C．使用橡皮擦擦除字迹要用力D．给机器设备滴加润滑油
5．小华同学在科技馆观摩自行车走钢丝表演后回家做了一个模型，如图所示，下列说法正确的是（ ）
A．自行车对绳的拉力是绳子形变而施加的力
B．自行车的重力与钢丝对自行车的支持力是一对平衡力

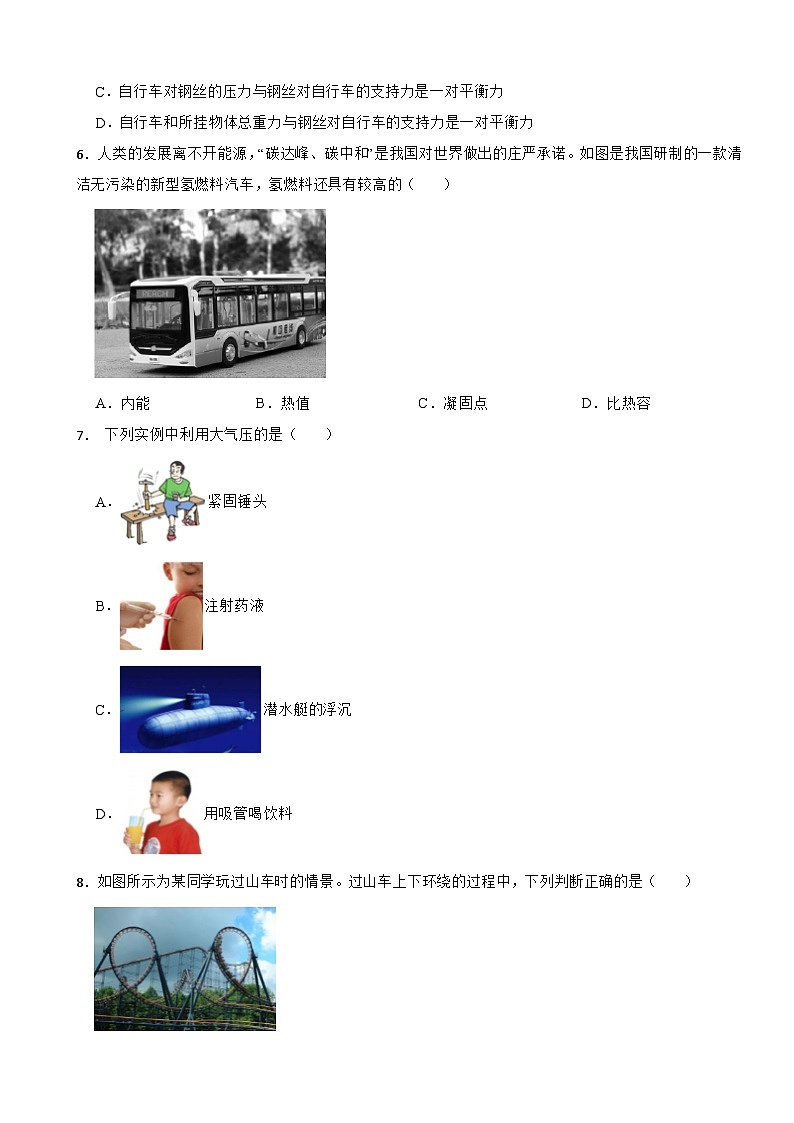

C．自行车对钢丝的压力与钢丝对自行车的支持力是一对平衡力
D．自行车和所挂物体总重力与钢丝对自行车的支持力是一对平衡力
6．人类的发展离不开能源，“碳达峰、碳中和”是我国对世界做出的庄严承诺。如图是我国研制的一款清洁无污染的新型氢燃料汽车，氢燃料还具有较高的（ ）
A．内能B．热值C．凝固点D．比热容
7． 下列实例中利用大气压的是（ ）
A．紧固锤头
B．注射药液
C．潜水艇的浮沉
D．用吸管喝饮料

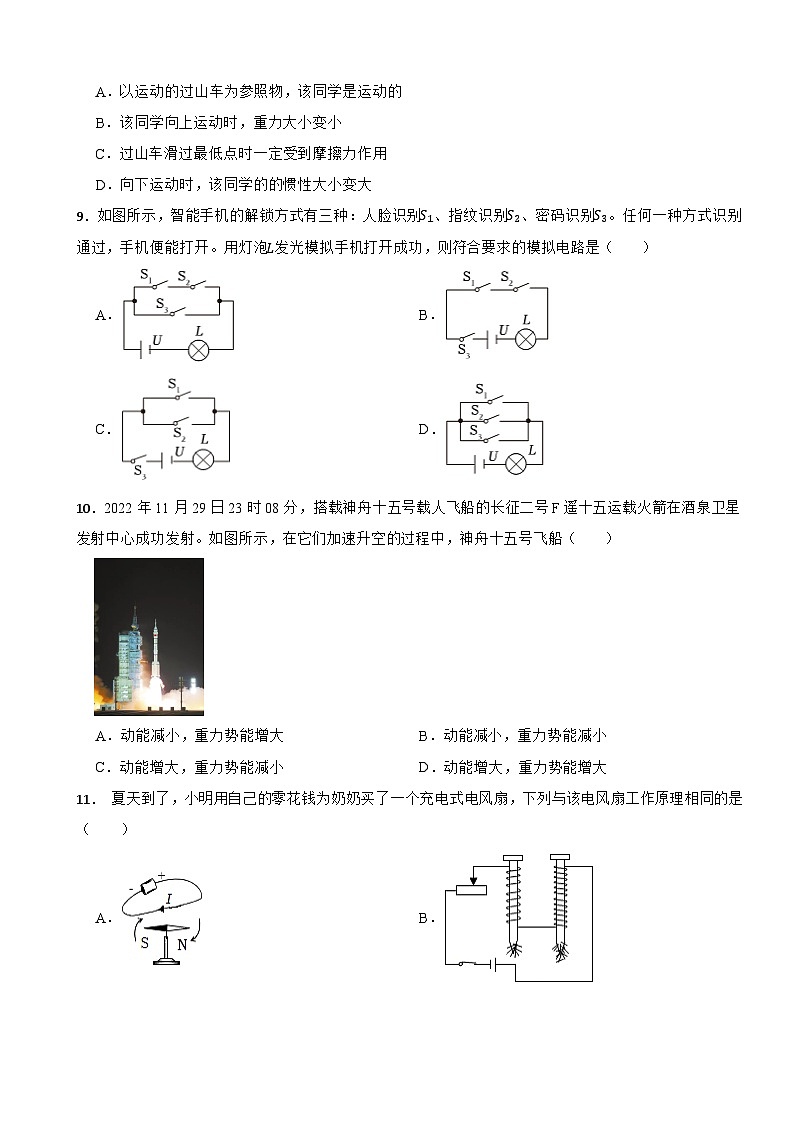

8．如图所示为某同学玩过山车时的情景。过山车上下环绕的过程中，下列判断正确的是（ ）
A．以运动的过山车为参照物，该同学是运动的
B．该同学向上运动时，重力大小变小
C．过山车滑过最低点时一定受到摩擦力作用
D．向下运动时，该同学的的惯性大小变大
9．如图所示，智能手机的解锁方式有三种：人脸识别S1、指纹识别S2、密码识别S3。任何一种方式识别通过，手机便能打开。用灯泡L发光模拟手机打开成功，则符合要求的模拟电路是（ ）
A．B．
C．D．
10．2022年11月29日23时08分，搭载神舟十五号载人飞船的长征二号F遥十五运载火箭在酒泉卫星发射中心成功发射。如图所示，在它们加速升空的过程中，神舟十五号飞船（ ）
A．动能减小，重力势能增大B．动能减小，重力势能减小
C．动能增大，重力势能减小D．动能增大，重力势能增大
11． 夏天到了，小明用自己的零花钱为奶奶买了一个充电式电风扇，下列与该电风扇工作原理相同的是（ ）
A．B．
C．D．
12．如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所示的温度为78℃。下列说法错误的是（ ）
A．报警器利用了水银导电和热胀冷缩的性质
B．温度达到78℃时，报警器中的红、绿两灯同时发光
C．电磁铁通电时，螺线管上方是S极
D．报警器中水银温度计和电磁铁串联在电路中
13．如图甲所示是坐位体前屈测量仪，如图乙所示是坐位体前屈测量仪的简化电路图。闭合开关，当推动绝缘柄使滑动变阻器的滑片向左移动，可利用示数增大的电表反映测量成绩。在测量坐位体前屈的过程中，下列分析正确的是（ ）
A．绝缘柄向左推的距离越大，滑动变阻器连入电路中的电阻越大
B．绝缘柄向左推的距离越大，电路的总功率越大
C．绝缘柄向左推时，电流表示数变小，电压表示数变大
D．此电路设计中，用电压表示数的大小反映测试成绩
14．如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V，电压表的示数与滑动变阻器R2的关系如图乙所示。则下列结果正确的是（ ）
A．电源电压为20V
B．R1的阻值为5Ω
C．开关S闭合后电路消耗的最小功率为1.44W
D．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为6Ω～30Ω
二、填空题（本大题共6小题，共12分）
15． 中医拔火罐能有效治疗某些疾病，使用时先加热火罐中气体，再按图示方法迅速将火罐按到皮肤上，由于 作用，从而使火罐紧紧吸附在皮肤上。一段时间后，通过 的方式使罐内气体得内能变小。
16． 我国古代科技著作《天工开物》中，对釜的铸造有“铁化如水，以泥固针铁柄勺从嘴受注”(如图)这样的记载。其中“铁化如水”描述的物态变化是 ，将铁水倒入制作农具的模子后，冷却下来后就制成体系了农具，该过程中发生的物态变化是 。
17． 如图是一款“运动手环”，其主要部分是一段内置有一小块磁铁的密闭的空心塑料管，管外缠绕着线圈。戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数。此过程跟 (选填“发电机”或“电动机”)的原理相似，计步的数据还可通过 传送到手机上。
18．2023年4月12日21时，有“人造太阳”之称的中国“环流器”实验装置，成功实现了403s稳态长脉冲高约束模式等离子体运行，创造了新的世界纪录。要实现“超强磁场”就必须有“超大电流”，一般导体由于存在电阻难以实现，最理想的导体材料是 材料，中国“环流器”是我国探索受控核 的重要装置。
19． 如图甲所示电路，电源电压不变，小灯泡L正常工作时的电压为2.5V，R为滑动变阻器。闭合开关，滑片P在某两点间移动的过程中，电流表A与电压表V的示数变化关系如图乙所示。当电流表示数为0.2A时，两电压表的示数相等，则电源电压为 V，小灯泡正常工作时滑动变阻器接入电路的阻值为 。
20． 装有水的容器放置在水平地面上，如图(a)所示将质量为0.2kg，体积为120cm3的小球浸没在水中，如图(b)所示，小球受到浮力大小为 N，比较图(a)、图(b)可知，水对容器底部压力变化量为ΔF水、容器对水平地面压力变化量为ΔF容，则ΔF水 ΔF容(选填“大于”、“等于”或“小于”)。
三、作图题（本大题共2小题，共4分）
21． 如图所示，在图中，小球从水平桌面上快速运动到桌边后滚下，画出小球在A位置时受力的示意图(不计空气阻力)。
22． 按要求作图：标出图甲磁感应线的方向、磁铁的N极和S极。
四、实验探究题（本大题共5小题，共30分）
23．小华同学测量某种形状不规则的石块的密度。
（1）将天平放在水平的桌面上，把游码移到零刻度线处，指针静止后的情形如图甲所示。要使横梁平衡，应将横梁上的平衡螺母向 （选填“左”或“右”）调节，直至天平平衡。
（2）在测量石块质量时，小华依次将砝码放在天平的右盘，当她在右盘内加入最小的5g砝码时，发现天平的指针静止在分度盘中线的右侧，则她接下来应该进行的操作是 。
（3）如图乙所示，石块的质量是 g，量筒量出石块的体积如图丙所示，由此可以计算出石块的密度是 kg/m3。
（4）如果小华先测量体积再测质量，会导致实验结果 （选填“偏大”或“偏小”）。
24． 小聪在测量滑轮组机械效率的实验中，所用装置如图所示，实验中每个钩码重2N，测得的数据如表：
（1）在实验中，测绳端拉力大小时，应使弹簧测力计竖直向上 状态进行读数(选填“缓慢拉动”或“静止”)。
（2）分析表中数据可知：第3次和第 次实验是按丙图装置测机械效率的，分析以上两组实验数据可知，滑轮组的机械效率与物体被提升的高度。
（3）请你帮助小聪计算出第2次滑轮组的机械效率为 %(保留1位小数)，在第2次实验中，拉力F所做的额外功为 J。
（4）根据实验数据推测，使用图丙滑轮组将重6N的物体匀速提升0.1m，此时滑轮组的机械效率可能为____ (只填序号)。
A．52.2%B．57.1%C．64.3%D．83.3%
25． 小雨用凸透镜做“探究凸透镜成像规律”的实验。
（1）如图甲，将凸透镜正对着太阳光，在透镜下方，平行地放上白纸，测出透镜与白纸间距s与对应的白纸被烤焦的时间t，绘出图象，如图乙，则可判断该透镜的焦距f为 cm；
（2）调整器材高度时，应 (选填“点燃”“不点燃”)蜡烛；
（3）如图丙，将蜡烛移至45cm刻度处时，从凸透镜右侧通过凸透镜可以看到烛焰的 (选填“虚”或“实”)像；
（4）小金在实验过程中不断移动烛焰位置，观察到如上图①至⑥的六种烛焰清晰的像，请按蜡烛到凸透镜距离由远到近所得到的6个像进行排序，正确顺序为②①③ ；
（5）实验中，燃烧的蜡烛在不断缩短，导致光屏上的像向 (选填“上”或“下”)移动；
（6）小超想利用LED发光字母来探究凸透镜成像上下左右位置关系，如H、F、B、Z中4个字母适合做LED光源的有 个；
（7）小亮实验小组更换相关器材后顺利完成实验，根据记录的实验数据得到了如图的图象，图象为凸造镜成像的像距v的倒数和物距u的倒数的对应关系，根据图象信息可知该小组所用凸透镜的焦距为 cm。
26． 小玲用如图所示的实验装置来比较不同物质吸热的情况。已知甲、乙两容器中分别装有阻值为R1和R2的电加热器(R1>R2)。将水和食用油分别装入甲、乙两个容器中，然后通电加热。每隔一段时间记录液体的温度，从而得到水和食用油的温度随时间变化图像分别如图甲、乙所示。
（1）实验中应选用温度都是20℃，以及 相同的水和食用油。
（2）由图甲可知：不考虑热散失，0～2min内水吸收的热量 (选填“大于”“小于”或“等于”)2～4min内水吸收的热量。
（3）小玲认为，0～4min内水和食用油的温度变化相同，说明两种物质的比热容相同，这种说法对吗？ ，原因是 。(假设电加热器放出的热量全部被液体吸收)
27． 某实验小组要测量标有“2.5V”字样小灯泡的电功率，连接了如图甲所示电路。已知小灯泡正常发光时的电阻值约为10Ω，电源电压恒为6V。
（1）正确连接电路后，闭合开关，灯不亮，电流表、电压表均有示数，以下选项合理的是____ 。
A．灯丝断了
B．小灯泡的实际功率太小
C．小灯泡的灯座短路
（2）排除故障后，移动滑动变阻器的滑片，电压表示数如图乙所示，此时灯泡的亮度比正常发光时 ，为使灯泡正常发光，应将滑片向 移动，当观察到 时，再记录另一个电表的示数，可以计算小灯泡的额定功率。
（3）小明测量出小灯泡在不同电压下的电流，并将测量的数据绘制成了U−I图像，如图丙所示，发现小灯泡的电阻随温度升高而 。
（4）小明同学认为利用该电路，不仅可以测量小灯泡的电功率和电阻，还可以用于探究电流与电压的关系，但必须更换其中一个实验器材，你认为该如何更换？ 。
（5）小兰的电流表损坏了，老师告诉她已经没有电流表可换了，但给了她一个已知阻值为R的定值电阻和若干开关。请在图丁中帮小兰设计部分实验电路，测出小灯泡的额定功率 。
五、简答题（本大题共1小题，共4分）
28． 生活中有许多“吸”的现象。请利用所学的知识解释该现象。
（1）如图甲所示，从漏斗口向下吹气，乒乓球被“吸”在漏斗口不会下落；
（2）如图乙所示，用丝绸摩擦过的玻璃棒能“吸”弯很细的水流。
六、计算题（本大题共3小题，共22分）
29． 如图所示的电路中，电源电压保持不变。电阻R1的阻值为10Ω，只闭合开关S1，电流表A1的示数为0.3A。求：
（1）电源电压。
（2）再闭合开关S2，电流表A2的示数变化了0.1A，电阻R2的阻值。
30． 如图所示是我国自主研发的无人驾驶电动运输车。这辆车的重力为14400N，轮胎与地面的总接触面积为0.12m2，充满电后可储存电能30kW⋅ℎ，其中有80%的电能可转化为汽车的机械能。某次该车在平直路面上以36km/ℎ的速度匀速行驶，所受的阻力为800N。(g取10N/kg，q燃油=4×107J/kg)求：
（1）该车静止在水平地面上时，对地面的压强是多少？
（2）该车充满电后在平直路面上匀速行驶时，可以行驶多少小时？
（3）该车充满电后储存的电能相当于完全燃烧多少千克的燃油放出的热量？
31． 在青少年科技创新大赛中，某同学的发明作品《浮力秤》参加了展评，该作品可方便地称量物体的质量，其构造如图所示。已知小筒底面积为10cm2，总长为20cm，盘中不放物体时，小筒浸入水中的长度为8cm(令大筒足够大，水浮力秤秤盘足够多，取g=10N/kg)，问：
（1）小筒和秤盘的总重力是多少N？
（2）该秤能称出物体的最大质量是多少kg？
（3）该同学把秤的读数均匀地刻在小筒上，为什么刻度是均匀的？
（4）请写出一条可以增大浮力秤测量精确度的改进建议。
答案解析部分
1．【答案】B
【知识点】音调、响度与音色的区分
【解析】【解答】“姑苏城外寒山寺，夜半钟声到客船”，作者能听出传来的是钟声，是根据声音的特点，即根据音色判断的，故B正确，而A、C、D错误。
故选B。
【分析】声音的大小叫响度，声音的高低叫音调，声音的特点叫音色，据此分析判断。
2．【答案】B
【知识点】安全用电原则
【解析】【解答】A.使用试电笔时，手接触笔尖的金属体，很可能会造成触电，故A错误；
B.大功率、有金属外壳的用电器接地线使用，可以保持漏电时不会发生触电事故，故B正确；
C.靠近断了之后落地的高压线，可能会造成跨步电压触电，故C错误；
D.用湿布擦拭正在工作的电灯，如果灯泡漏电会发生触电事故，故D错误。
故选B。
【分析】格局安全用电的常识判断。
3．【答案】A
【知识点】汽化及汽化吸热的特点
【解析】【解答】如图所示的多功能抑尘车，通过“炮轰”方式向周围喷射水雾，即水从液态变成气态发生汽化现象，从而形成大量的水蒸气。
故选A。
【分析】根据物质的初始态和终末态确定物态变化的名称。
4．【答案】C
【知识点】增大或减小摩擦的方法
【解析】【解答】A.做引体向上时，要把手汗擦干，通过增大接触面的粗糙程度增大摩擦力，故A不合题意；
B.运动鞋鞋底有凹凸不平的花纹， 通过增大接触面的粗糙程度增大摩擦力，故B不合题意；
C.使用橡皮擦擦除字迹要用力，通过增大压力的方式增大摩擦力，故C符合题意；
D.给机器设备滴加润滑油，通过注入润滑油的方式减小摩擦力，故D不合题意。
故选C。
【分析】增大摩擦力的方法：①增大压力；②增大接触面的粗糙程度，据此分析判断。
5．【答案】D
【知识点】平衡力的辨别
【解析】【解答】A.自行车对绳的拉力是自行车形变而施加的力，故A错误；
B.钢丝对自行车的支持力等于自行车和下面重物的总重力，肯定大于自行车的重力，因此二者不是一对平衡力，故B错误；
C.自行车对钢丝的压力与钢丝对自行车的支持力， 二者作用在两个物体上，不是平衡力，故C错误；
D.自行车和所挂物体总重力与钢丝对自行车的支持力，二者大小相等，方向相反，作用在同一物体和同一直线上，为一对平衡力，故D正确。
故选D。
【分析】A.对自行车进行受力分析即可；
BCD.平衡力的条件：大小相等，方向相反，作用在同一物体和同一直线上。
6．【答案】B
【知识点】燃料的热值
【解析】【解答】氢燃料汽车用氢气做燃料，是因为相同质量的氢气燃烧可以放出更多的热量，即氢燃料的热值大，故B正确，而A、C、D错误。
故选B。
【分析】物质的性质决定用途，根据用途可推测物质的性质。
7．【答案】D
【知识点】大气压强的存在
【解析】【解答】A.紧固锤头，依靠锤头的惯性完成，故A不合题意；
B.注射药液，依靠活塞对药液的压强，故B不合题意；
C.潜水艇的浮沉，依靠改变自身重力实现，故C不合题意；
D.用吸管喝饮料，依靠大气压强，故D符合题意。
故选D。
【分析】根据图片分析其中包含的物理原理即可。
8．【答案】C
【知识点】重力及其大小的计算；惯性及其现象；摩擦力产生的条件；参照物及其选择
【解析】【解答】A.以运动的过山车为参照物，该同学的位置保持不变，是静止的，故A错误；
B.该同学向上运动时，质量保持不变，根据G=mg可知，他的重力大小不变，故B错误；
C.过山车滑过最低点时，对轨道产生压力，且二者之间存在相对滑动，那么过山车一定受到摩擦力作用，故C正确；
D.向下运动时，该同学的的质量不不变，则惯性大小不变，故D错误。
故选C。
【分析】A.根据参照物的知识判断；
B.根据G=mg分析判断；
C.摩擦力产生的条件：①相互接触；②有压力；③做相对运动或有运动的趋势；
D.根据惯性的影响因素判断。
9．【答案】D
【知识点】串、并联电路的设计
【解析】【解答】根据题目描述可知，任意闭合一个开关，手机都能开启，则三个开关不相互影响，应该为并联，再与灯泡串联，如下图所示：
故选D。
【分析】用电器相互影响为串联，不影响为并联，据此分析三个开关的串并联关系即可。
10．【答案】D
【知识点】动能大小的比较；势能大小的比较
【解析】【解答】火箭在加速升空时，质量一定，速度变大，动能变大，高度变大，重力势能变大，D符合题意。
故答案为：D.
【分析】动能和物体的质量、速度有关；重力势能和质量、高度有关。
11．【答案】D
【知识点】磁场对通电导线的作用
【解析】【解答】A.当导线中有电流经过时，小磁针的指向发生偏转，说明电流周围存在磁场，故A不合题意；
B.当电磁铁串联时，通过它们的电流相等，线圈匝数多的吸引大头针的数量多，说明电磁铁的磁场强弱与线圈匝数有关，故B不合题意；
C.当导体在磁场中做切割磁感线运动时，电流表的指针发生偏转，这就是电磁感应现象，故C不合题意；
D.闭合开关后，通过电流的导体在磁场中受力运动，为电动机的工作原理，故D符合题意。
故选D。
【分析】根据图片分析其中包含的物理原理即可。
12．【答案】B
【知识点】串联电路和并联电路的辨别；电磁铁的其他应用；通电螺线管的极性和电流方向的判断
【解析】【解答】A.水银温度计利用液体的热胀冷缩性质工作。当下面的水银面与上面的金属丝接触时，会有电流经过电磁铁，从而吸引衔铁，故A正确不合题意；
B.根据图片可知，绿灯接在上面的触点上，红灯接在下面的触点上，无论温度达到什么温度，衔铁要么接通上面，要么接通下面，因此两个灯泡不可能同时发光，故B错误符合题意；
C.线圈上电流方向向左。右手握住螺线管，弯曲的四指指尖向左，此时大拇指指向下端，则下端为N极，上面为S极，故C正确不合题意；
D.根据图片可知，水银温度计和电磁铁首尾相连，应该为串联，故D正确不合题意。
故选B。
【分析】A.根据水银温度计的工作原理和装置的工作过程判断；
B.根据图片分析两盏灯是否可以同时工作即可；
C.根据安培定则判断电磁铁的极性；
D.用电器首尾相连为串联，并排连接在两点之间为并联，据此分析判断。
13．【答案】B
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】根据乙图可知，变阻器R1与R2串联，电压表测R1的电压，电流表测总电流。
ABC.绝缘柄向左推的距离越大，变阻器接入的长度变小，则接入的电阻越小。根据R总=R1+R2可知，总电阻变小，则电流表的示数变大。根据P=UI可知，电路的总功率变大。根据串联电路电压与电阻成正比可知，此时电压表的示数变小，故A、C错误，B正确；
D.当滑片向左移动时，电流表的示数变大，则用电流表反映测试成绩，故D错误。
故选B。
【分析】A.根据滑片的移动方向确定变阻器的阻值变化；
B.根据P=UI分析总功率的变化；
C.根据串联电路的分压规律确定电压表的示数变化，根据欧姆定律判断电流表的示数变化；
D.根据电表的示数变化判断。
14．【答案】D
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】根据图片可知，定值电阻R1与变阻器R2串联，电压表测R1两端的电压。
AB.根据图乙可知，当R2=10Ω时，U1=12V；当R2′=20Ω时，U1′=8V；
根据U总=U1+U2得到：U总=12V+12VR1×10Ω①；
U总=8V+8VR1×20Ω②；
①②联立解得：R1=10Ω，U总=24V，
故A、B错误；
C.当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，
那么电路的最小功率：P=U2R1+R2=(24V)210Ω+30Ω=14.4W，故C错误；
D.根据电压表的量程0~15V可知，当电压表的示数U1″=15V时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，
此时电路中的电流：I''=U1''R1=15V10Ω=1.5A，
此时滑动变阻器两端的电压：U2''=U-U1″=24V-15V=9V，
则滑动变阻器接入电路中的最小阻值：R2''=U2''I''=9V1.5A=6Ω，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，
所以滑动变阻器接入电路中的阻值范围为6Ω～30Ω，故D正确。
故选D。
【分析】AB.从图乙中找到两组对应的变阻器的阻值和电压表的示数，然后根据串联电路电压规律U总=U1+U2列出两个方程联立计算即可；
C.当变阻器的阻值最大时，总电流最小，此时总功率最小，根据P=U2R1+R2计算电路的最小电功率；
D.变阻器接入的电阻越大则电流越小，电压表的示数也越小，因此接入最大阻值为电阻的最大值。
根据电压表的量程确定R1的最大电压，根据I''=U1''R1计算出此时的电流，根据U2''=U-U1″计算R2此时的电压，根据欧姆定律R2''=U2''I''计算R2接入的最小阻值即可。
15．【答案】大气压；热传递
【知识点】热传递改变物体内能；大气压强的存在
【解析】【解答】（1） 中医拔火罐能有效治疗某些疾病，使用时先加热火罐中气体，再按图示方法迅速将火罐按到皮肤上，由于大气压作用，从而使火罐紧紧吸附在皮肤上。
（2）一段时间后，随着热量的散失，通过热传递的方式使罐内气体得内能变小。
【分析】（1）根据大气压强的知识解答；
（2）改变物体内能的方式：①做功，本质为能量的转化；②热传递，本质为能量的转移。
16．【答案】熔化；凝固
【知识点】熔化与熔化吸热特点；凝固与凝固放热特点
【解析】【解答】铁化成水，即从固态变成液态发生熔化现象；铁水变成铁块，即从液态变成固态发生凝固现象。
【分析】根据物质的初始态和终末态确定物态变化的名称。
17．【答案】发电机；电磁波
【知识点】发电机的构造和原理；电磁波在日常生活中的应用
【解析】【解答】（1）戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数，此过程跟发电机的原理相似；
（2）计步的数据还可通过电磁波传送到手机上。
【分析】（1）闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象，应用为发电机；
（2）根据电磁波的应用解答。
18．【答案】超导；聚变
【知识点】核聚变；超导体特点及作用
【解析】【解答】（1）要实现“超强磁场”就必须有“超大电流”，一般导体由于存在电阻难以实现，最理想的导体材料是超导材料；
（2）中国“环流器”是我国探索受控核聚变的重要装置。
【分析】（1）到导体的电阻为零时，被称为超导体；
（2）根据核聚变的应用解答。
19．【答案】3；2Ω
【知识点】串联电路的电压规律；欧姆定律及其应用
【解析】【解答】（1）根据甲图可知，灯泡L与变阻器R串联，电压表V1测灯泡电压，V2测变阻器的电压。
根据乙图可知，当电流为0.2A时，电压表V1的示数为1.5V，则此时V2的示数为1.5V，
那么电源电压为：U总=UL+U=1.5V+1.5V=3V。
（2）当灯泡正常发光时，变阻器两端的电压为：U=U总-UL=3V-2.5V=0.5V，此时电流为0.25A，
那么变阻器接入的阻值为：R变=U变I变=Ω。
【分析】（1）根据乙图确定电流为0.2A时，根据乙图确定此时电压表的示数，再根据“电压表的示数相等”计算V2的示数，最后根据U总=UL+U计算电源电压；
（2）根据乙图确定灯泡正常发光时的电流，根据U=U总-UL计算变阻器两端的电压，最后R变=U变I变根据计算变阻器接入的阻值。
20．【答案】1.2；大于
【知识点】压强的大小及其计算；阿基米德原理
【解析】【解答】（1）小球受到的浮力：F浮=ρ液gV排=103kg/m3×10N/kg×（120×10-6m3）=1.2N；
（2）根据图片可知，这个容器下口大，上口小，则容器底部增大的压力大于小球排开水的重力，即△F水=G排。而容器对地面的压力的增大量等于小球排开水的重力，即△F容=G排。比较可知，△F水>△F容。
【分析】（1）根据阿基米德原理F浮=ρ液gV排计算小球受到的浮力；
（2）下口大的容器，液体对容器底部的压力大于液体的重力，据此分析比较压力的变化量大小关系。
21．【答案】
【知识点】力的三要素及力的示意图
【解析】【解答】根据图片可知，当小球在A点时，不计空气阻力，则此时只受重力作用，方向竖直向下，作用在小球的重心上，如下图所示：
【分析】对A进行受力分析，确定力的三要素，然后沿力的方向画一条带箭头的线段即可。
22．【答案】
【知识点】磁感线及其特点
【解析】【解答】根据图片可知，小磁针的左端为N极，右端为S极，根据“异名磁极相互吸引”可知，条形磁铁的左端为S极，右端为N极。磁感线上的箭头朝向左侧，如下图所示：
【分析】根据磁极之间的相互作用规律确定条形磁铁的磁极方向；在磁铁周围，磁感线总是从N极出来，再回到S极，据此分析解答。
23．【答案】（1）右
（2）取下5g的砝码，调节游码，使天平重新平衡
（3）52.4；2.62×103
（4）偏大
【知识点】质量的测量与天平的使用；密度及其特性；密度公式及其应用
【解析】【解答】（1）应将横梁上的平衡螺母向右调；
（2）测量过程中放入砝码过大，应该取下5g的砝码，调节游码，使天平重新平衡；
（3）由图乙可知，石块的质量m石＝m砝+m游=50g+2.4g＝52.4g，
由图丙可知，石块的体积V＝40mL﹣20mL＝20mL＝20cm3，石块的密度：ρ＝mV=52.4g20cm3＝2.62g/cm3＝2.62×103kg/m3；（4）若先测量体积，由于石块附着有少量液体，会导致测得的质量偏大，体积不变，所以密度偏大。
【分析】（1）平衡螺母的调整原则：左偏右调，右偏左调；
（2）当最小的砝码也不能使横梁平衡时，应通过调节游码使横梁平衡；
（3）被测物体的质量等于m物＝m砝+m游；物块的体积等于两次量筒示数之差V=V1-V2；利用密度公式ρ=mV计算石块的密度；
（4）先测体积，导致石块附着少量液体，使得质量偏大，体积不变，所以密度偏大。
24．【答案】（1）缓慢拉动
（2）4
（3）83.3；0.12
（4）C
【知识点】滑轮（组）机械效率的测量实验
【解析】【解答】（1）测绳端拉力大小时，使测力计在缓慢拉动状态拉动，即使弹簧测力计竖直向上匀速运动，此时系统处于平衡状态，示数等于拉力大小；
（2）根据表格数据可知，第3次实验绳子的有效段数：n=sℎ=；
第4次实验绳子的有效段数：n'=s'ℎ'=；
那么第4次实验是用丙图做的；
（3）根据第2次实验数据可知，滑轮组做的有用功W有=Gh=6N×0.1m=0.6J；
滑轮组做的W总=Fs=2.4N×0.3m=0.72J；
则滑轮组做的额外功：W额=W总-W有=0.72J-0.6J=0.12J；
第2次实验测得的机械效率为：η=W有用W总=≈83.3%；
（4）使用同一滑轮组，提升物体的重力越大，动滑轮的重力越小，则滑轮组的机械效率越高，故使用该滑轮组再次将重6N的物体匀速提升10cm，与实验3比较，此时滑轮组的机械效率应大于57.1%；乙实验2比较，此时机械效率小于83.3%，故可能为64.3%，故选C。
【分析】（1）当沿竖直方向缓慢拉动测力计时，此时测力计的示数等于绳子上的拉力；
（2）根据s=nh计算出承担重力的绳子段数，再与图片进行比较即可；
（3）根据W有=Gh计算滑轮组做的有用功，根据W总=Fs计算滑轮组做的总功，根据计算滑轮组做的额外功W额=W总-W有，根据η=W有W总计算滑轮组的机械效率。
（4）根据图像，结合表格数据界定提升6N物体时的机械效率的范围即可。
25．【答案】（1）12
（2）点燃
（3）虚
（4）⑤⑥④
（5）上
（6）1
（7）12.5
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】（1）根据图乙可知，当透镜与白纸间距为12cm时，白纸被烤焦的时间4min最短，则说明凸透镜的焦点在白纸上，那么测出透镜与白纸距离即为焦距f=12cm。
（2）蜡烛成像，其实是蜡烛火焰在凸透镜上成像，因此调整器材高度时，应该点燃蜡烛；
（3）蜡烛移至45cm刻度线处时，此时物距u=50cm-45cm=5cm，那么此时u＜f，因此蜡烛火焰成正立、放大的虚像；
（4）根据凸透镜成实像时，根据“物近像远大”的规律可知，当蜡烛从远到近时，物距减小，像距增大，像变大，这段时间内像都是倒立的。
物距小于焦距时成正立放大的虚像，像越近像越小；
那么正确顺序为②①③⑤⑥④。
（5）实验过程中，蜡烛燃烧变短，相当于火焰向下移动，而光屏上像的位置与其相反，即像会向光屏的上方移动。
（6）根据题意可知，4个字母中只有F不是左右对称，也不是上下对称的，因此适合作LED光源。
（7）根据图片可知，图中1u=1v=4m−1，则u=v=2f=0.25m，则凸透镜的焦距f=0.125m=12.5cm。
【分析】（1）当白纸在凸透镜的焦点上时，此时会聚的光线最多，温度最高，点燃时间最短，据此根据乙图确定凸透镜的焦距即可。
（2）根据实验中的研究对象分析；
（3）当u
